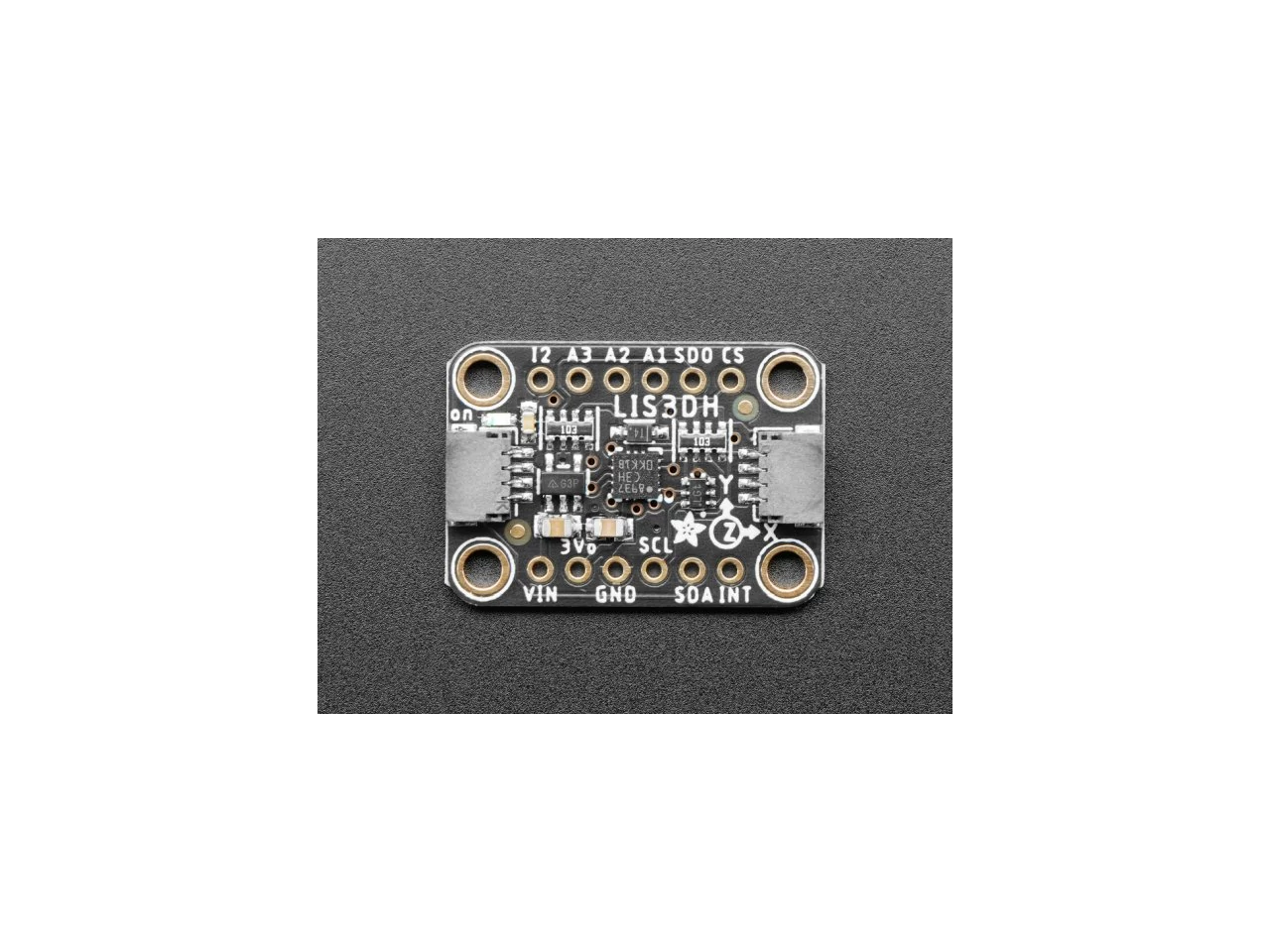

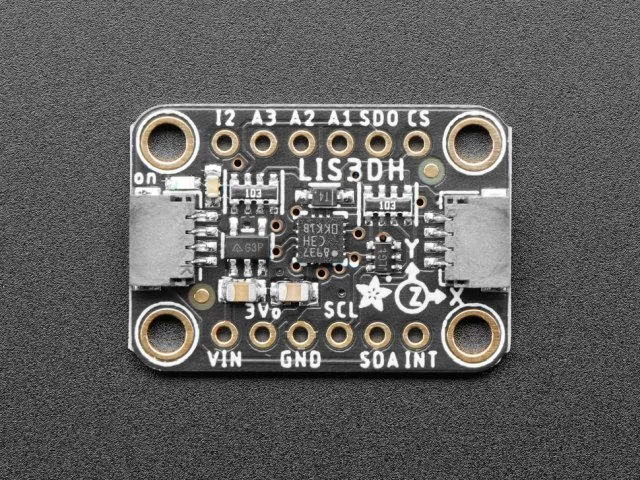

A2809 LIS3DH Triple-Axis Accelerometer (+-2g/4g/8g/16g)

A2809 LIS3DH Triple-Axis Accelerometer (+-2g/4g/8g/16g)

A LIS3DH egy nagyon népszerű, alacsony fogyasztású, három tengelyű gyorsulásmérő. Alacsony ára ellenére rendelkezik minden olyan extrával, amit egy gyorsulásmérőbe kívánni lehet.

• Három tengelyű érzékelés, 10 bites precizitás
• ?2g/?4g/?8g/?16g választható skálázás
• I2C (2 lehetséges cím) és SPI interfész lehetőségek
• Megszakító kimenet
• Számos adat értékelési lehetőség 1Hz - 5kHz
• Alacsony, mindössze 2uA-es fogyasztás (maga a chip, más áramköröket nem beleszámítva)
• Érintés, dupla érintés, helyzetmeghatározás és szabadesés érzékelés
• 3 további ADC bemenet, amelyek I2C-ről olvashatóak

Mindezen felül még adtunk hozzá egy 3.3V-os szabályzót is, valamint egy szint váltót, szóval biztonságosan használhatod Arduino-val, vagy bármilyen más mikrokontrollerrel, anélkül, hogy bármilyen külső szabályzóra lenne szükséged.

Ez a szenzor terjedt el a legszélesebb körben, ezért úgy gondolták, hogy jó ötlet volna, egy modulra szerelt verzió belőle.

A szenzor I2C-n, vagy SPI-n keresztül kommunikál (az adarfuit könyvtára támogatja mind a kettőt), vagyis több szenzorral is megoszthatod az eszközt ugyanazon az I2C buszon keresztül. Található rajta egy cím választó tüske, tehát megoszthatod az I2C buszt két darab gyorsulásmérő között.

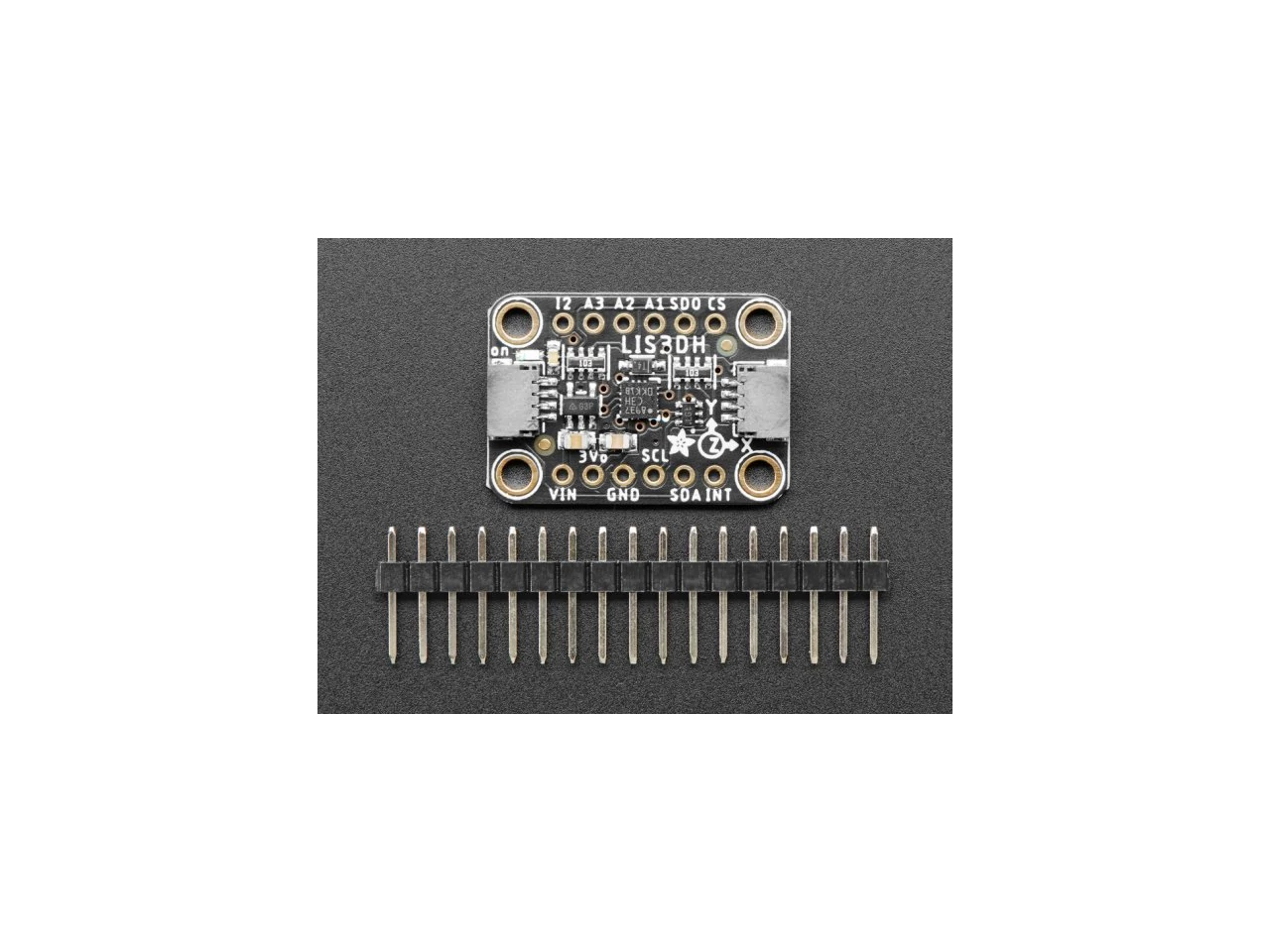

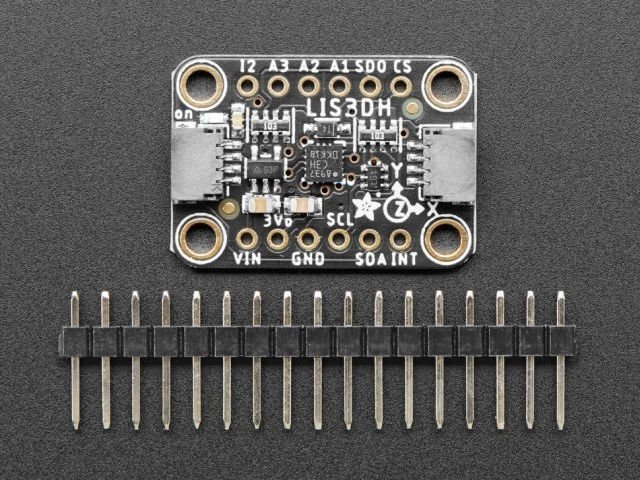

Hogy hamar a dolgok közepébe vághass, megalkották ezt a modult. Mivel a szenzor 3V-os, hozzáadtak a modulhoz egy alacsony veszteségű 3.3V-os szabályzót és szint váltó áramkört. Ez azt jelenti, hogy biztonságosan használható 3V-os, vagy 5V-os áramról, illetve logikáról. Teljesen összeszerelve és tesztelve kapható. Jár hozzá egy 0.1"-os általános csatlakozó fej is, ha breadboard-dal, vagy perfboard-dal szeretnéd használni. Továbbá található rajta két darab 2.5mm-es (0.1"-os) lyuk, a megfelelő rögzítés érdekében.

A linken találsz oktató anyagot, részletes útmutatókat a tüskékhez, összeszereléshez, kábelezéshez és még sok hasznos dolgot!

Technikai adatok

• Méret: 20.62mm x 20.32mm x 2.6mm / 0.8" x 0.8" x 0.1"
• Tömeg: 1.5g

További információk a termékleírásban!
