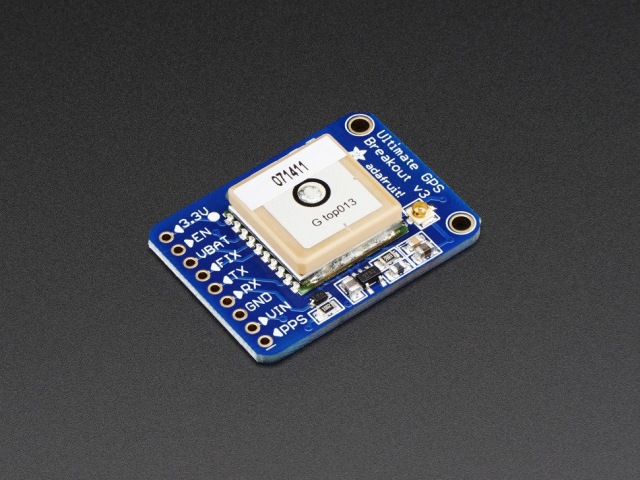

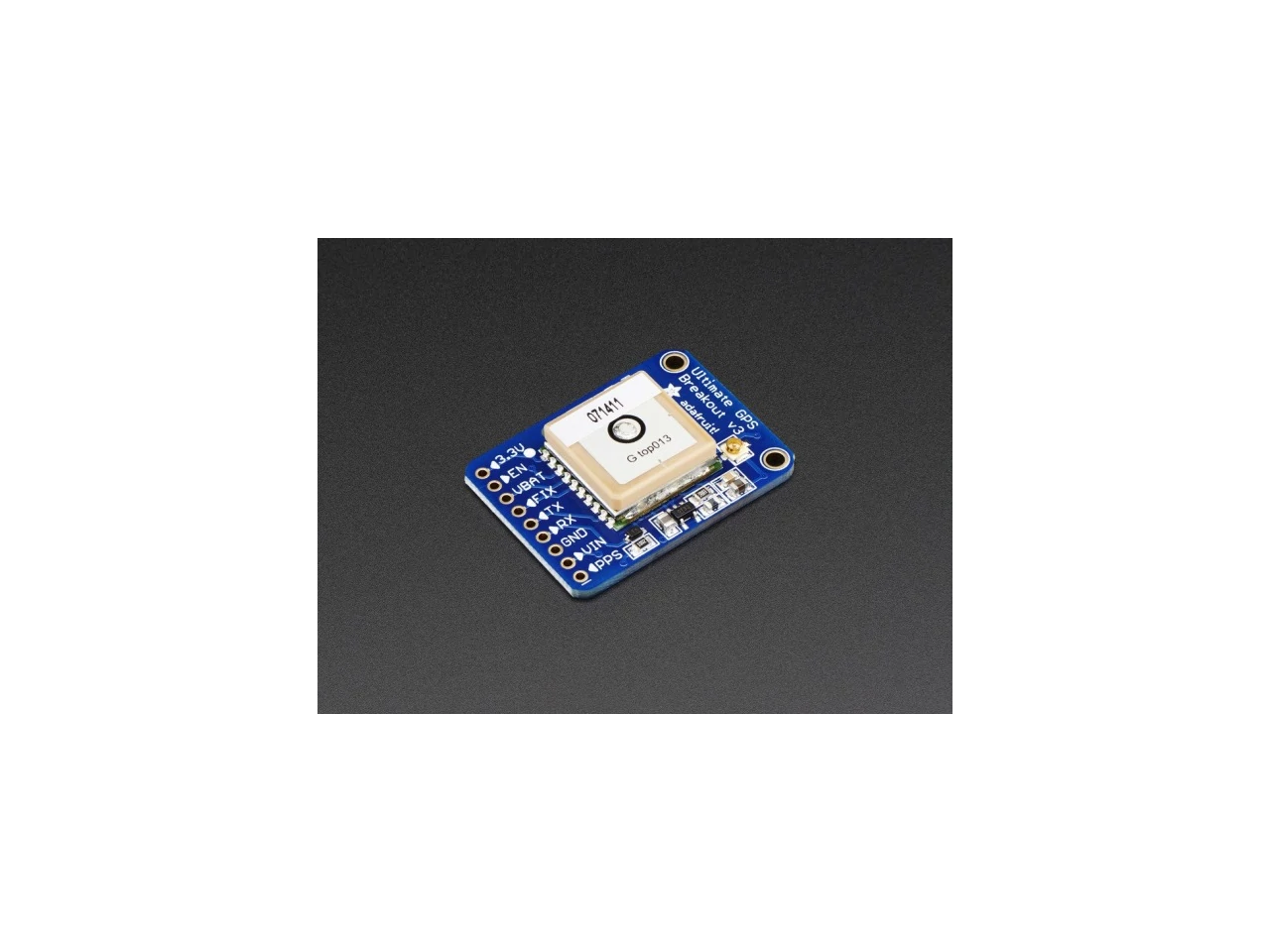

A746 Ultimate GPS panel v.3

Adafruit 746 Ultimate GPS panel v.3, többek közt Raspberry Pi-hoz.

Adafruit ,,Ultimate" GPS modul - 66 csatornás, 10Hz-es frissítési frekvenciával - 3-mas verzió

Rengeteg GPS modult forgalmazunk, de igazából egyik sem olyan, ami kielégítené az összes vágyunkat, ezért is alkottuk meg ezt a GPS modult. Úgy gondoljuk, hogy ez az a GPS modul, amely megérdemli az ,,Ultimate" nevet, hiszen ez tudja mind azt, amire valaha is vágytál és még annál is többet.

• -165dBm-es érzékenység, 10Hz-es frissítési frekvencia, 66 csatorna
• 5V-os támogatás és mindössze 20mA-es fogyasztás

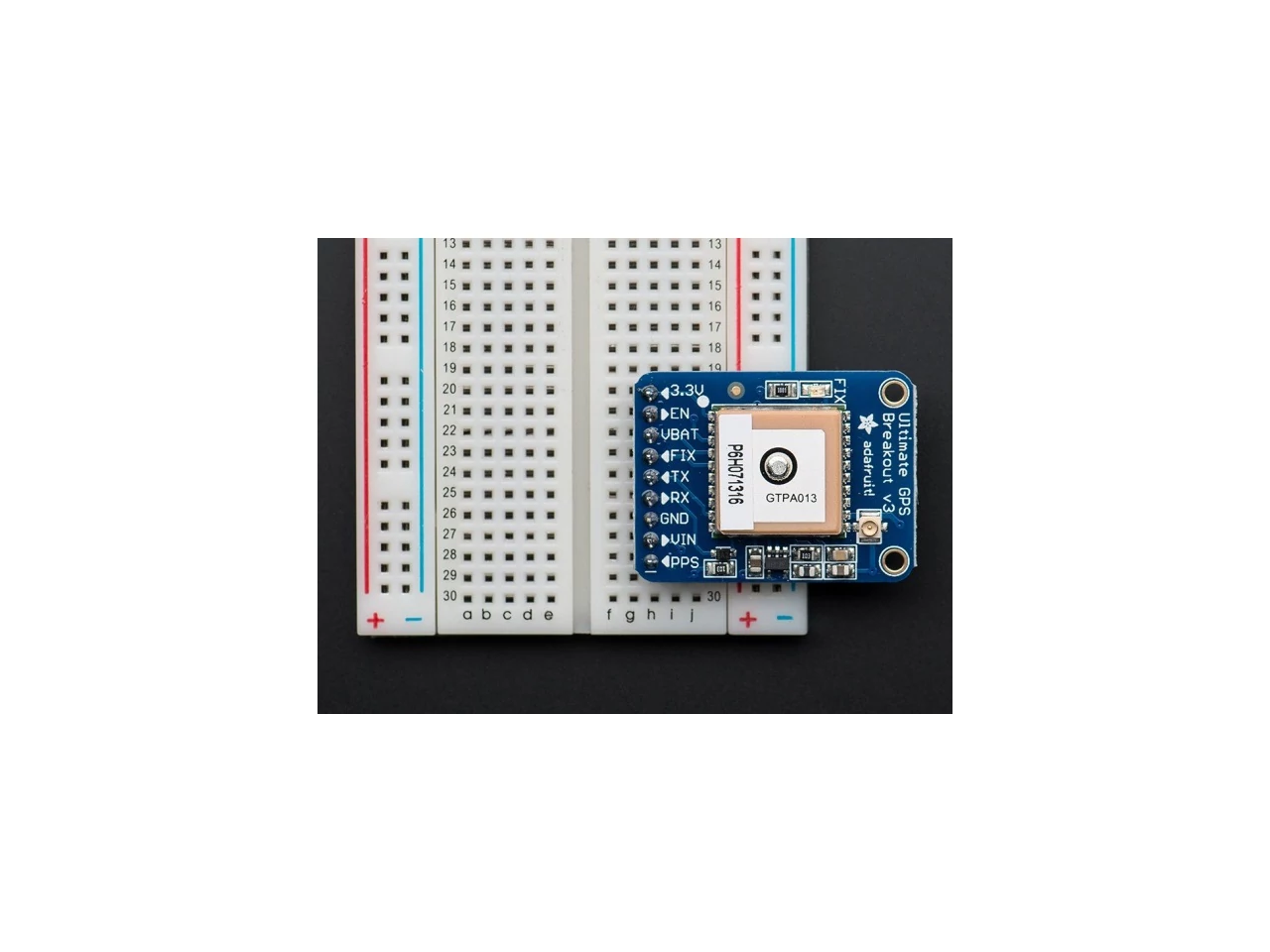

• Breadboard támogatás + 2db csatlakozó lyuk
• RTC telep kompatibilis
• Beépített adatnaplózás
• PPS kimenet
• Beépített patch antenna + u.FL csatlakozó felület, külső aktív antennához
• Állapotjelző LED
• És ami a legújabb, a 3-mas verzió a legújabb modullal szerelve kapható, amely már támogatja külső antenna használatát, valamint rendelkezik impulzus/másodperc kimenettel

Mindezt nagyszerű áron!

A modul az MTK3339 típusú chipset-en alapszik, amely egy nagyszerű, jó minőségű GPS készülék. Képes 22 műholddal tartani a kapcsolatot 66 csatornán keresztül, kiváló nagy érzékenységű jeladóval (-165dBm-es) és beépített antennával rendelkezik. Képes akár 10 hely frissítésre 1 másodperc alatt a nagy sebességű és nagy érzékenységű helymeghatározás és nyomonkövetés érdekében. Áram fogyasztása eszméletlenül alacsony, mindössze 20mA működés közben.

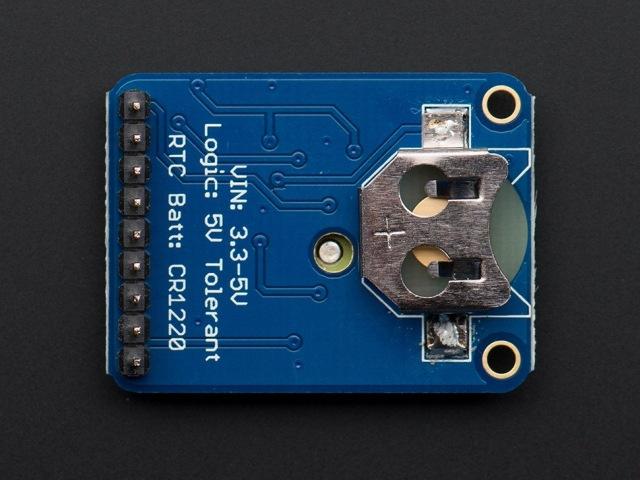

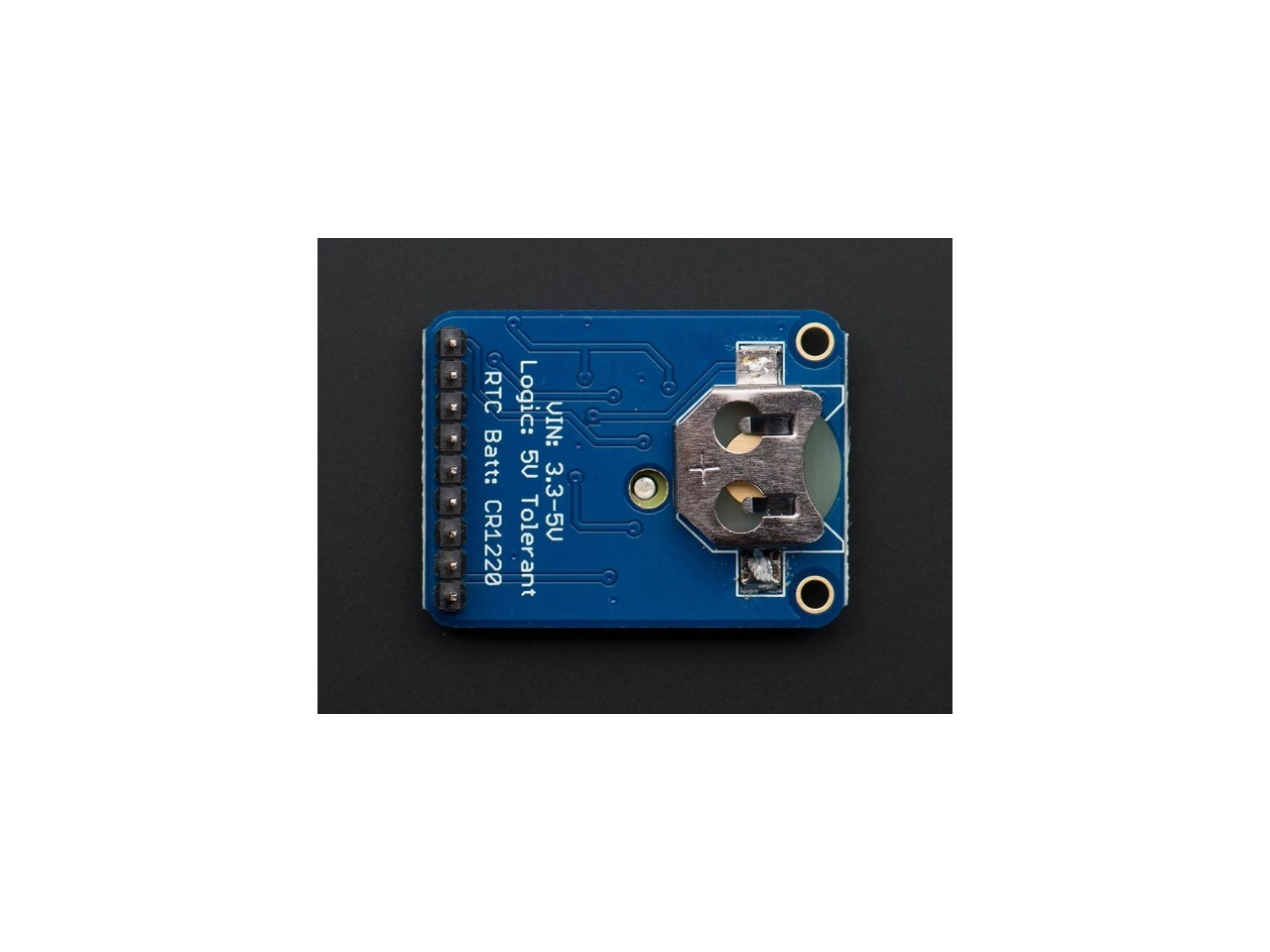

Ami a legjobb az egészben, hogy a modult még egy ultra alacsony veszteségű 3.3V-os szabályzóval is megdobtuk, szóval biztonságosan használhatod 3.3-5V-os egyenfeszültségről. Található rajta egy biztonságos, 5V-os bemenet, valamint egy ki és be kapcsolásért felelős tüske is, vagyis ki tudod kapcsolni a modult bármilyen mikrokontroller, vagy kapcsoló segítségével. A modul ezen felül még egy CR1220-as gombelem foglalattal is rendelkezik, hogy az RTC működjön. A panel rendelkezik egy kicsi, piros fényű LED-del is, amely 1Hz-es frekvenciával villog, ha az eszköz éppen műholdat keres és egyet villan minden 15. másodpercben, ha már fix jellel rendelkezik, ezzel is áramot spórolva. Ha szeretnéd, hogy egy állandóan működő LED is üzemeljen, semmi akadálya, ugyanis az eszköz rendelkezik fix jelű tüskével, szóval nyugodtan ráköthetsz bármilyen külső LED-et.

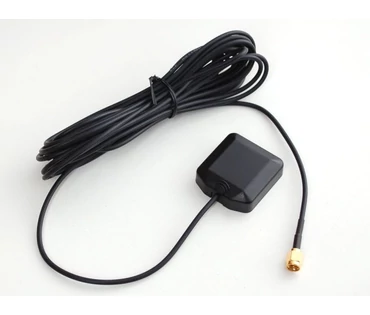

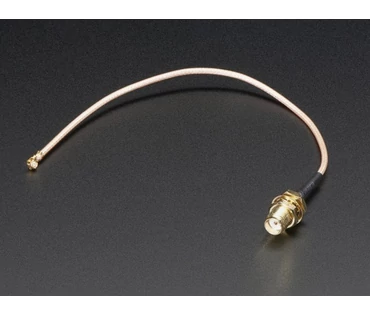

A két funkció, amely kiemeli a 3-mas verziójú MTK3339-et a társai közül, az a külső antenna csatlakoztatási lehetőség, valamint a beépített adatnaplózási képesség. A modul egy standard kerámia patch antennával rendelkezik, amely -165dBm-es érzékenységgel üzemel, de ha szeretnél egy nagyobb és erősebb antennát, csatlakoztathatsz bármilyen 3V-os, aktív GPS antennát uFL csatlakozón keresztül. Az eszköz automatikusan észleli a csatlakoztatott aktív antennát és átvált annak a használatára. A legtöbb GPS antenna SMA csatlakozóval rendelkezik, ezért lehet, hogy szükséged lesz egy uFL - SMA átalakítóra, amelyet az alábbi linken megtalálsz.

A másik nagyszerű tulajdonsága, az általunk is tesztelt és nagy sikereket elérő, MTK3339 alapú modulnak, a beépített adatnaplózási képesség. Mivel a modul belsejében egy mikrokontroller található, amely rendelkezik szabad FLASH memóriával, ezért a legújabb firmware engedélyezi, hogy parancsokat küldj, a memóriára, az adatnaplózáshoz. Mindössze csak annyit kell tenned, hogy elküldöd a ,,Start Logging" parancsot a mikrokontrollernek. Miután elküldted a parancsot a mikrokontroller alvó módba helyezi magát, és ezután már nincs is szükség rá, hogy kommunikáljon a GPS-sel, ezzel is csökkentve az áramfogyasztást. A GPS, ha fix jellel rendelkezik, 15 másodpercenként elmenti az idő, a dátum, a hosszúsági, a szélességi, valamint a magassági, azaz a földrajzi adatokat. A belső memória körülbelül 16 órányi adatot képes eltárolni, de nem kell aggódnod bármiféle adatvesztés miatt is, ha például a GPS véletlenül kikapcsolna, ugyanis az eszköz automatikusan, egymás után menti az adatokat, amint megkapja azokat. Fontos megjegyezni, hogy az eszközön nem tudod módosítani, hogy milyen gyakran és hogy milyen adatokat naplózzon, mivel ez a funkció gyárilag bele van kódolva a modulba, de ezt ne fogd fel hátrányként, ugyanis ez a megkötés szinte alapfeltétele az összes adatnaplózó GPS rendszernek.

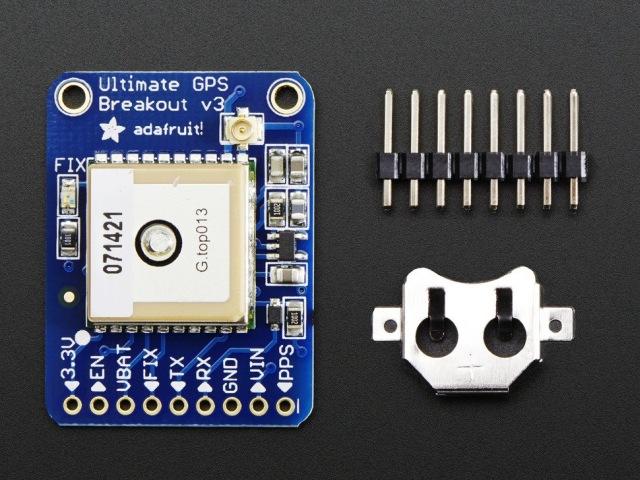

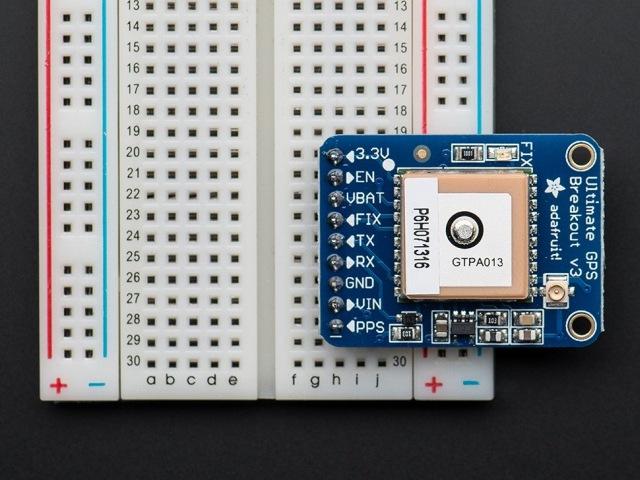

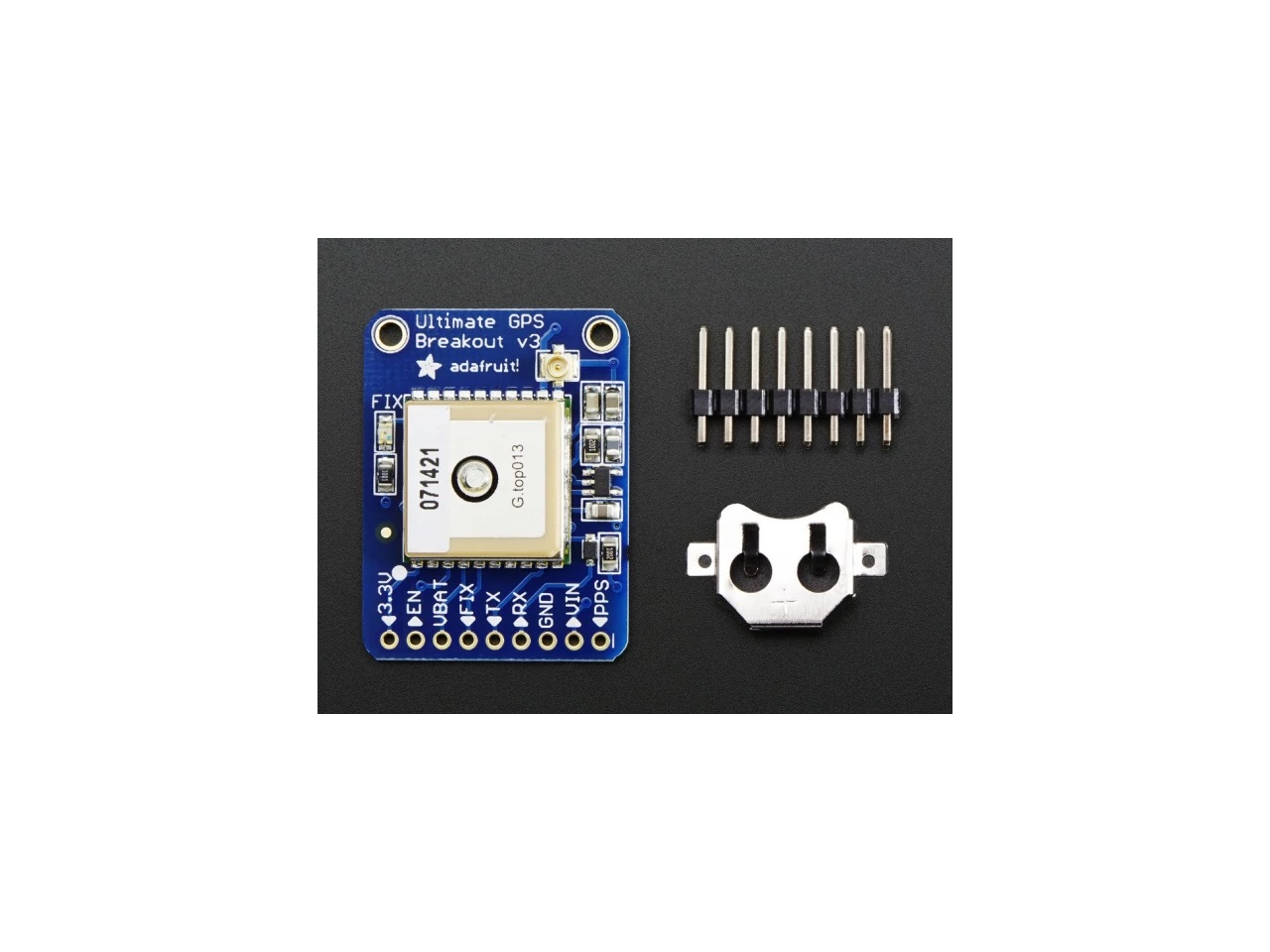

A rendelésedhez egy teljesen összeszerelt és tesztelt modult kapsz, valamint egy csatlakozó fejet, amelyet a modulhoz forraszthatsz, ha breadboard-dal szeretnéd használni, továbbá jár hozzá még a CR1220-as gombelem foglalat is. A gombelem nem tartozéka a csomagnak, külön kell beszerezned azt, ha használni szeretnéd a GPS RTC funkcióját.

Adafruitnak van egy nagyszerű könyvtára a GPS használatához, amellyel könnyedén lekérdezheted és elemezheted, a beépített adatnaplózási funkció által mentett adatokat. A linken remek oktató anyagot találsz az eszköz használatához, az adatnaplózáshoz, továbbá példa kódokat és még rengeteg hasznos dolgot.

Technikai adatok

• 22 műhold, 66 csatorna
• Patch antenna mérete: 15mm x 15mm x 4mm
• Frissítési frekvencia: 1Hz - 10Hz
• Helymeghatározás pontossága: <3 méter (a legtöbb GPS technológia 3 méteres pontossággal rendelkezik)
• Sebesség pontossága: 0.1m/s
• Meleg és hideg indítás: 34 másodperc
• Jelvételi érzékenység: -145dBm
• Nyomonkövetési érzékenység: -165dBm
• Maximális sebesség: 515m/s
• Üzemi feszültség: 3.0V - 5.5V egyenfeszültség
• MTK3339 üzemi áramerősség: 25mA nyomonkövetés közben, 20mA navigálás közben
• Kimenet: NMEA 0183, 9600 átviteli sebesség, 3V-os logikai kimenet, 5V-os biztonsági bemenet
• DGPS/WAAS/EGNOS támogatás
• FCC E911 és AGPS támogatás (offline mód: EPO érvényes 14 napig)
• 210 PRN csatorna
• Zaj detektálás és csökkentés
• Több utas detektálás és kompenzálás

Módosítási előzmények:

• 10.08. óta az eszköz 5632-es firmware-val rendelkezik, melyben javítottak a magassági számításokon és a stabilitáson, minden más funkció teljesen ugyanaz maradt
• 02.01. óta apróbb változtatások lettek végrehajtva, az eszköz erősebb alaplapot kapott, valamint a csatlakozó lyuk átmérője 2.0mm-ről 2.5mm-re nőtt, továbbá a VBAT vonal kapott egy védő diódát, minden más funkció ugyanaz maradt

Modul adatok:

• Tömeg: 8.5g (elem tartó és elem nélkül)
• Méret: 25.5mm x 35mm x 6.5mm / 1.0" x 1.35" x 0.25" (elem tartó és elem nélkül)

További információk a termékleírásban!
