A2716 Adafruit szilícium MEMS mikrofon panel - SPW2430

Ár:
2.080 Ft (1.638 Ft + ÁFA)
Átlagos értékelés: Nem értékelt
Gyártó Adafruit
Elérhetőség: 19 db raktáron
Raktáron = azonnal szállítható!
Saját raktár 19 db raktáron
Raktáron = azonnal szállítható!
Gyártónál Kifogyott
Raktáron = azonnal szállítható!
Cikkszám 42728
Menny.:db
1 munkanapos szállítási idő webshop raktárról
INGYENES kiszállítás minden 50 000 Ft feletti rendelésre
A hely, ahol a tanulás buli!

MálnaSuli

A MálnaSuli a mi virtuális iskolánk, ahol szakmai titkokat osztunk meg veled. Termékeinkhez kapcsolódó oktatási anyagokon és alkalmazási példákon keresztül játszva juthatsz SW és HW ismeretekhez. Sőt, a nálunk vásárolt eszközök felhasználásához igénybe vehető mérnökeink és tanáraink segítsége is.

Leírás

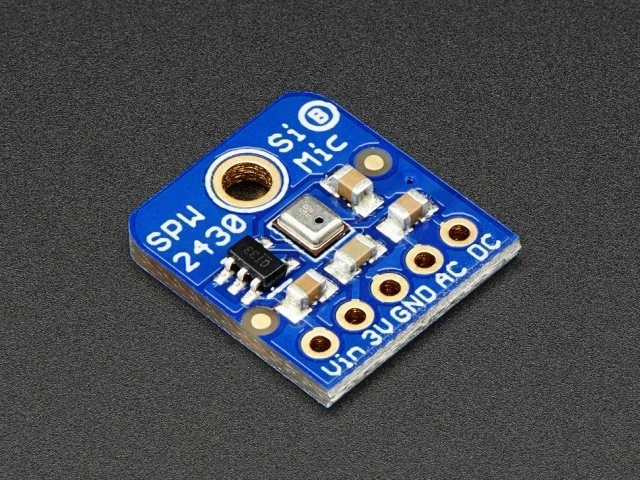

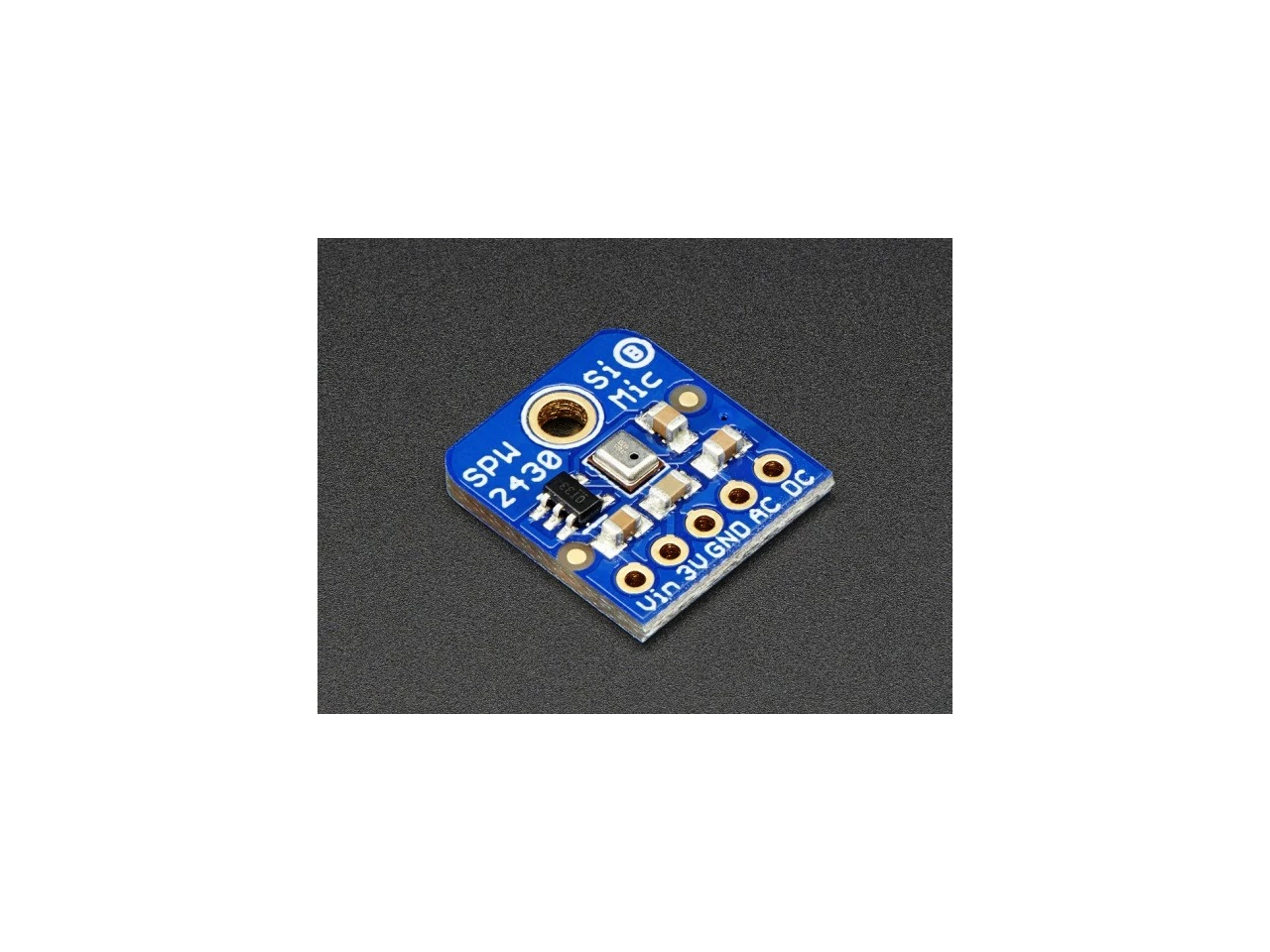

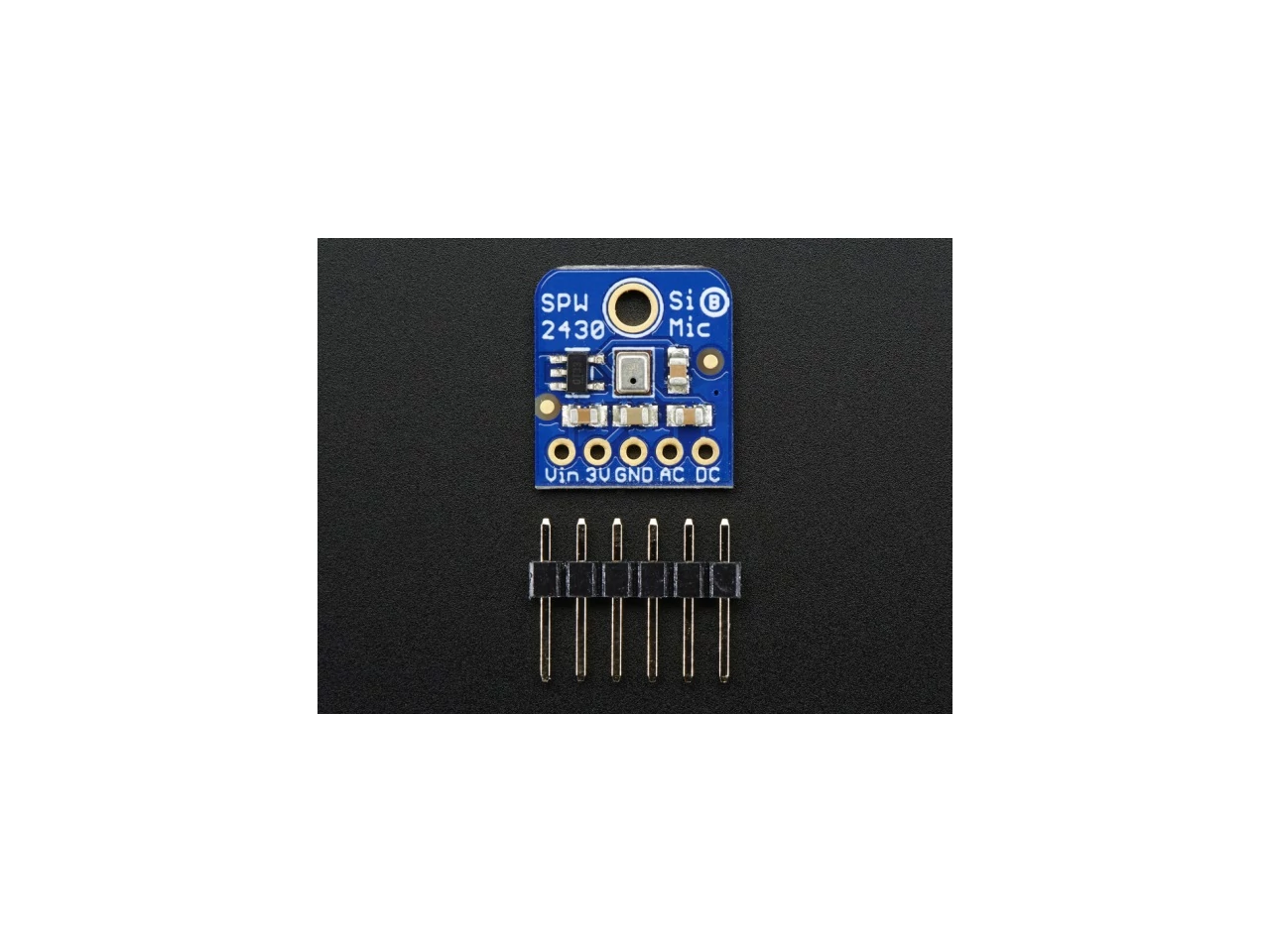

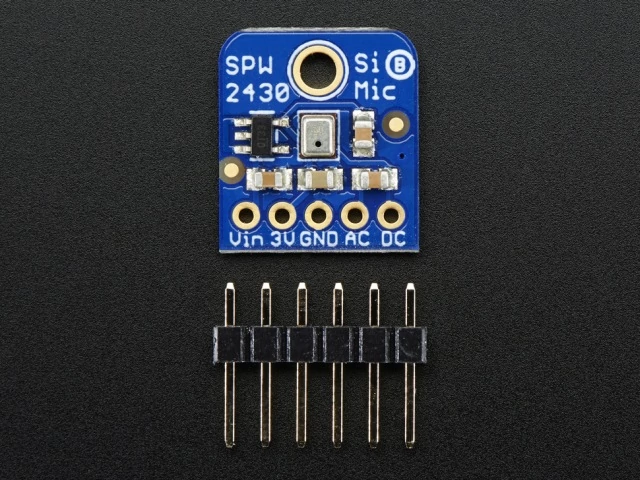

A2716 Adafruit szilícium MEMS mikrofon panel - SPW2430

Jó hírekkel szolgálhatunk, már kapható a szuper kicsi MEMS mikrofonunk. Csak úgy, mint a klasszikus elektret mikrofonok, a MEMS is érzékeli a hangot és feszültséggé konvertálja azt, de ezúttal nincs szüksége külön torzító ellenállásra, vagy erősítőre, mert minden megtalálható benne. Az SPW2430 egy kicsi, alacsony árú MEMS mikrofon, 100Hz - 10kHz-es tartománnyal, tökéletes bármilyen általános célú hangfelvételhez és érzékeléshez.

Ez a modul leginkább hang változtató, hangfelvevő, mintavételezési és hang érzékeny projektekhez jó, amelyek esetén szükséges FFT megléte. Hogy az eszköz kicsi és egyszerű maradjon, csak egy 3V-os feszültség szabályzót adtunk hozzá (a mikrofonnak 3.3V-os egyenfeszültségre van szüksége) és egy szűrő kondenzátort. Nem rendelkezik operatív erősítővel. A kimeneti, csúcstól - csúcsig feszültségnek 0.67V-os egyenfeszültség torzítása van és körülbelül 100mVpp-je, amikor közel beszél valaki a mikrofonhoz, ami akkor jó, ha valami olyan eszközzel használód, ami a legalapabb szinten várja a bemenetet, megszakítás nélkül. A csúcstól csúcsig akár 1Vpp is lehet, ha valamilyen nagyon hangos hang éri a szenzort. Ha nagyobb csúcstól csúcsig teljesítményre lenne szükséged, egy operatív erősítővel és néhány ellenállással felturbózhatod a dolgokat.

Használata nagyon egyszerű: csatlakoztasd a GND-t a földhöz, a Vin-t 3.3V - 5V-os egyenfeszültséghez. A legjobb teljesítmény érdekében, használd az úgymond leghalkabb ellátást, Arduino esetében ez a 3.3V-os ellátás. A hanghullámforma a DC tüskén fog kijönni. A kimenet rendelkezik egy 0.67V-os egyenfeszültségű torzítóval, szóval tökéletes csend esetén ezt az értéket fogod megkapni, némi csúszás érzékelhető. Ha a hang technika, amit használsz, váltó áramot igényel, akkor a jelet az AC tüskén keresztül olvasd, amely 10uF-os kondenzátorral rendelkezik.

A kimeneti tüske nem arra lett tervezve, hogy hangszórókat, vagy éppen fülhallgatókat vezéreljen, ehhez szükséged lesz egy erősítőre, mint az általunk is forgalmazott 3.7W-os sztereó erősítő, ha az erősítőt közvetlenül a hangszórókhoz szeretnéd kötni. Ha egy mikrokontroller tüskéjére csatlakozol, nincs szükséged erősítőre, vagy a kondenzátor lekapcsolására, csatlakoztasd a DC tüskét közvetlenül a mikrokontroller ADC tüskéjéhez.

Technikai adatok

  • Méret: 15.8mm x 14.1mm x 2.9mm / 0.6" x 0.6" x 0.1"
  • Tömeg: 0.9g

EagleCAD PCB files on GitHub

Fritzing object in the Adafruit Fritzing Library
