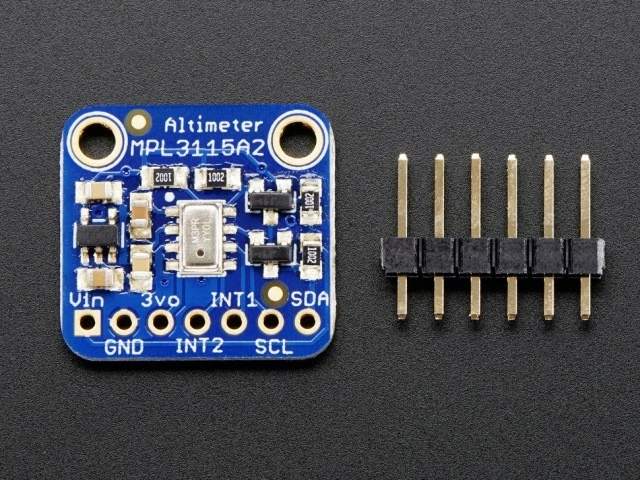

A1893 MPL3115A2 - I2C Barometric Pressure/Altitude/Temp.

A1893 MPL3115A2 - I2C légköri nyomás / tengerszint feletti magasság / hőmérséklet szenzor

Ez a Freescale márkájú, nyomás érzékelő eszköz egy remek, alacsony árú megoldás, ha precíz számításokat szeretnél végezni a légköri nyomással, illetve a tengerszint feletti magassággal kapcsolatban. Az MPL3115A2-nek 1.5 pascal tipikus felbontása van, amely képes 0.3 méteres felbontással meghatározni a tengerszint feletti magasságot (a BMP180 felbontása 0.17m). Ennek az eszköznek számos előnye van a BMP280-nal szemben. Rendelkezik kimeneti megszakítóval, az ultra alacsony fogyasztás végett és sokkal egyszerűbb a mért adatok kiolvasása, mert integrált magasságmérő található benne, melynek köszönhetően nincs szükség különböző kalibrálásokra és számolásokra. Bónuszként van még benne egy igen jó minőségű hőmérséklet szenzor is ?1°C tipikus pontossággal (?3°C maximum).

A chip-et általában 2V - 3.6V áram és logikai feszültségen szeretnék üzemeltetni, ezért az alaplapon van egy 3V-os szabályozó és logikai szint váltó. Könnyen használható Arduinóval, vagy bármilyen más mikrokontrollerrel, amely I2C képes.

Az MPL3115A2 rendkívül hasonlít az MPL115A2-höz, de ez a szenzor a precíziós verzió, vagyis képes barométerként, vagy magasságérzékelőként funkcionálni.

A szenzor használata rendkívül egyszerű. Ha például Arduinóval szeretnéd használni, szimplán csatlakoztasd a VDD tüskét az 5V-os feszültséghez, a GND-t a földhöz, az SCL-t az I2C órához (UNO-n Analog 5) és az SDA-t az I2C adat tüskéhez (UNO-n Analog 4). Ezután töltsd le a linken található Arduino könyvtárat és példa kódot az általános hőmérséklet, nyomás és magasság számításokhoz. Telepítsd a könyvtárat, majd töltsd be a példa skiccet és már azonnal láthatod is a hőmérséklet, nyomás és magasság adatokat, a soros konzolba kiírva.

Technikai adatok:

• Méret: 18mm x 19mm x 2mm / 0.7" x 0.8" x 0.1"
• Tömeg: 1.2g
• Feszültség: 3V - 5.5V egyenfeszültség
• Logika: 3V - 5V támogatása
• Nyomásérzékelési tartomány: 50kPa - 110kPa (akár 10Km magasságig)
• 5Pa / 0.3m magasság felbontás
• 7 bites I2C cím használat 0x60
• További információk az Adafruit oldalán
