A987 Stereo 3.7W Class D Audio Amplifier - MAX98306

A987 Stereo 3.7W Class D Audio Amplifier - MAX98306

Ez a szuper kis sztereó erősítő meglepően erős - akár 2 x 3,7 wattot is képes leadni 3 ohm impedanciájú hangszórón. A miniatűr chip belsejében egy D-osztályú vezérlő található, melynek köszönhetően 2,7V-5,5V DC tápfeszültségről képes üzemelni. Mivel az erősítő D-osztályú, nagyon jó a hatásfoka (8Ω-os hangszóró esetén fél wattnál több mint 90%-os hatásfokú) - így tökéletes hordozható és akkumulátoros projektekhez. Ugyan rendelkezik beépített hőmegfutás és túláram védelemmel, de melegedése alig vehető észre.

Az erősítő bemenetei 1,0µF-os kondenzátorokon keresztül csatlakoznak, így teljesen szimmetrikusak - ha nincs szimmetrikus kimenetünk, egyszerűen csatlakoztassuk az Audio- pint a földhöz. Az áramkör hídkapcsolású kimenettel rendelkezik - ez azt jelenti, hogy a kimeneti pinek közvetlenül a hangszóróhoz csatlakoztathatóak, földfüggetlenek. A kimenet egy nagyfrekvenciás 360KHz-es PWM négyszögjel, melyet a hangszóró tekercse "átlagol" - a magas frekvenciák nem hallhatóak. Ez azt jelenti, hogy a kimenetet nem lehet egy másik erősítő fokozat bemenetére csatlakoztatni, közvetlenül a hangszórókat kell vele meghajtani.

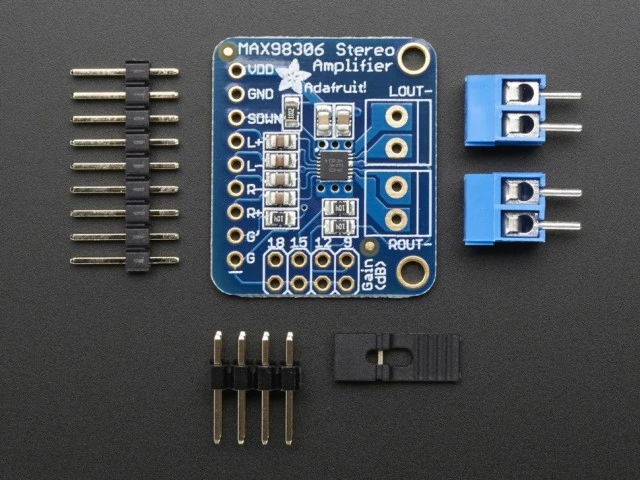

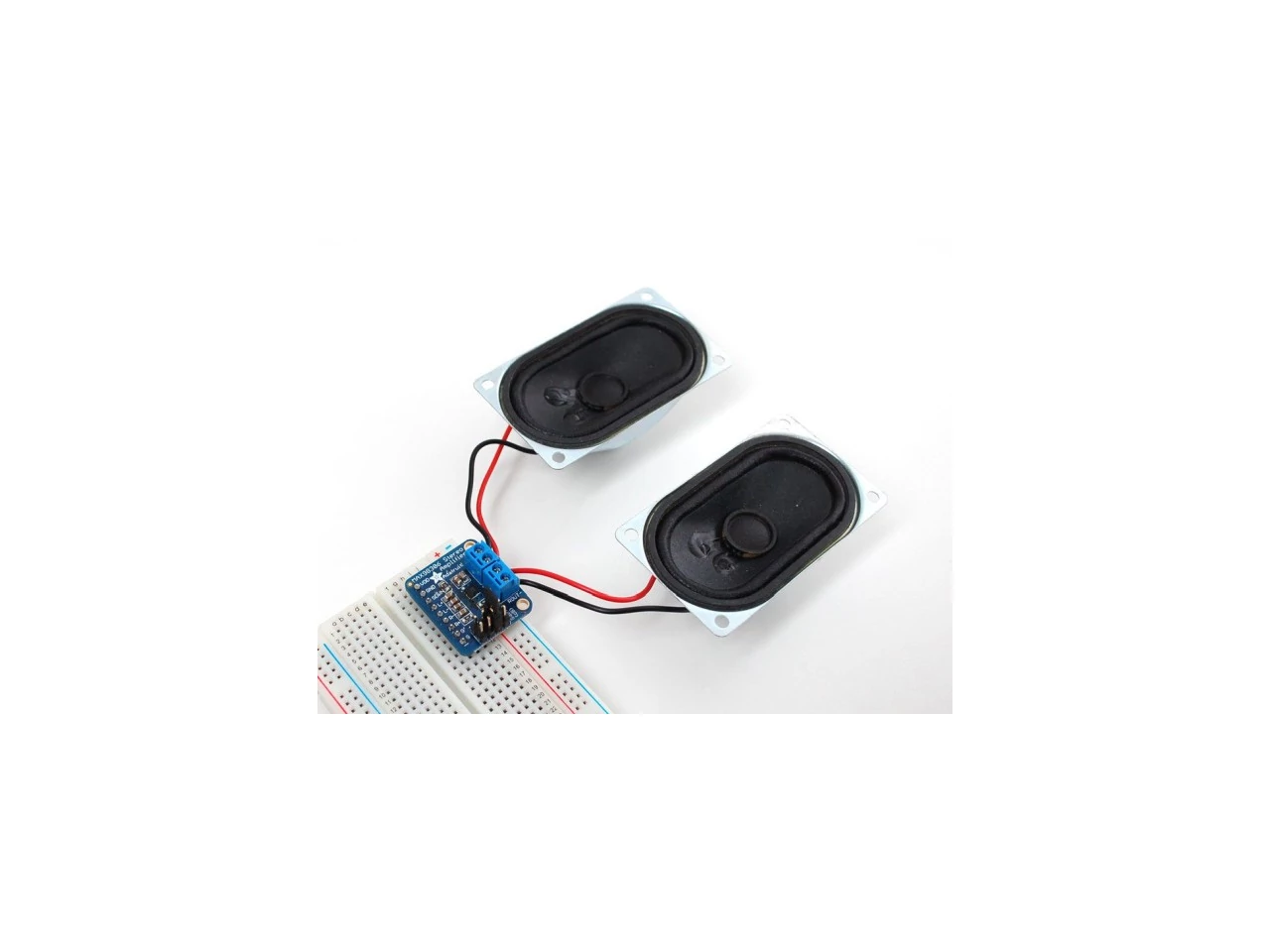

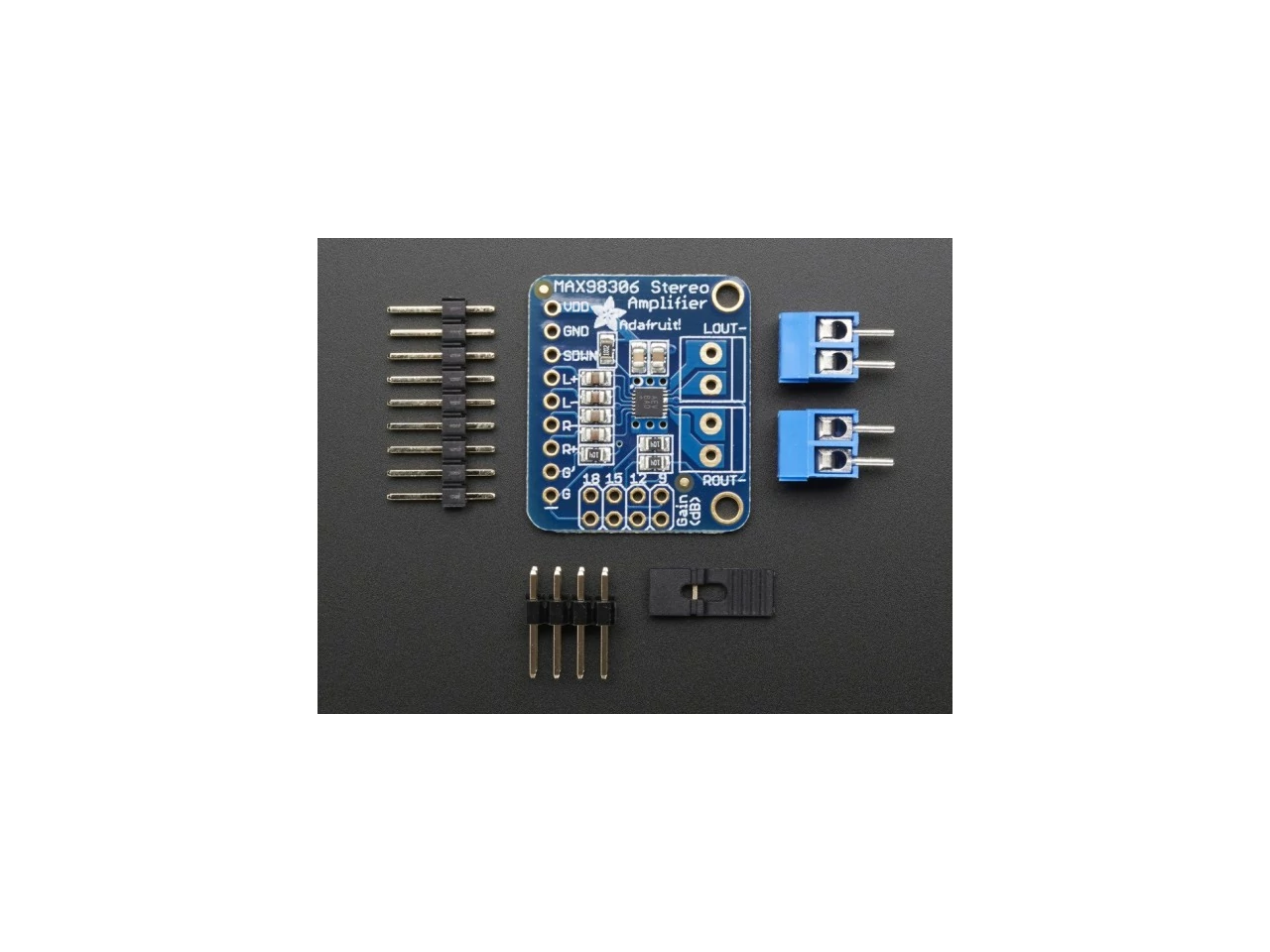

A csomagban egy teljesen összeszerelt és tesztelt panel található, amihez a gyártó mellékelt egy tüskesort, mely a breadboardra való építést segíti, valamint egy 3,5 mm-es sorkapcsot, a hangszóró egyszerű csatlakoztatásához + jumpert, hogy menet közben változtatható legyen az erősítés értéke. A termékhez hangszóró nincs mellékelve, de bármilyen 3 ohmos vagy nagyobb impedanciájú hangszóróval használható.

Kimeneti teljesítmény: 3,7 W 3Ω-nál, 10% THD, 1,7 W 8Ω-nál, 10% THD, 5V-os tápfeszültséggel.
Legfeljebb 30 cm (12 hüvelyk) hosszúságú hangszóró kábellel használd!
Magas, 83dB PSRR 217Hz-en (PSSR=Power Supply Rejection Ratio - a tápfeszültség változás keltette zavar elnyomási aránya)
Öt erősítési fokozat: 6dB, 9dB, 12dB, 15dB és 18dB. Ez választható jumperrel vagy a G és G' csatlakozók beállításával (a részletekért lásd a kapcsolási rajzot, amely az erősítés beállítását mutatja).
Kiváló click-and-pop elnyomás
Termikus és rövidzárlat/túláram védelem
Alacsony áramfelvétel: 2mA nyugalmi és 10uA kikapcsolási üzemmódban
Megjegyzés: A termékhez mellékelt sorkapcsok kék vagy fekete színűek lehetnek.

Műszaki adatok:

• Adatlap, kapcsolási rajz és Fritzing library elérhető a termékismertetőben
• Hossz: 28.25mm / 1.11inch
• Szélesség: 24.15mm / 0.95inch
• Magasság:3.03mm / 0.12inch
• Súly: 2.33g

Leírás frissítve 2022.11.10 P/T
