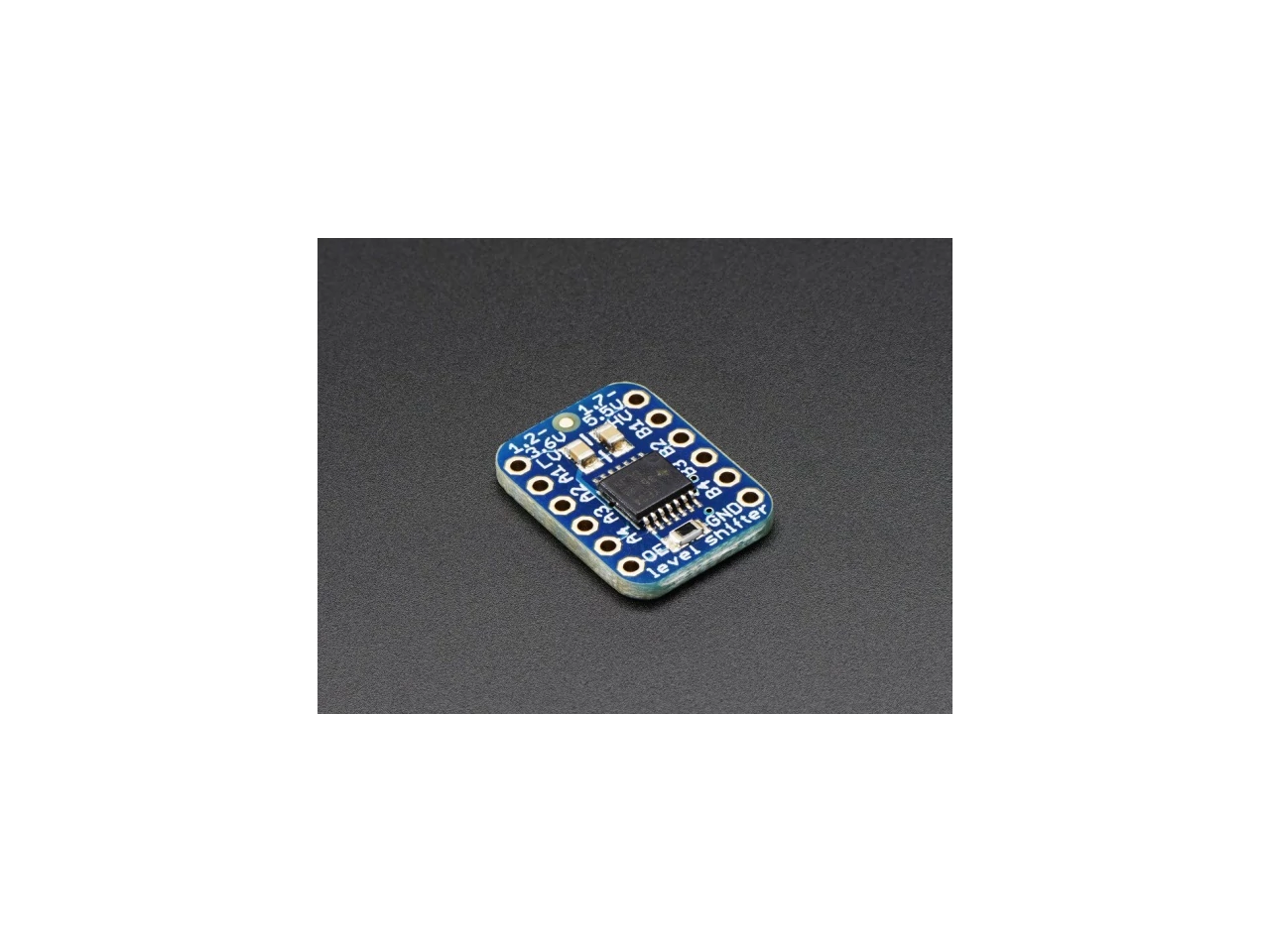

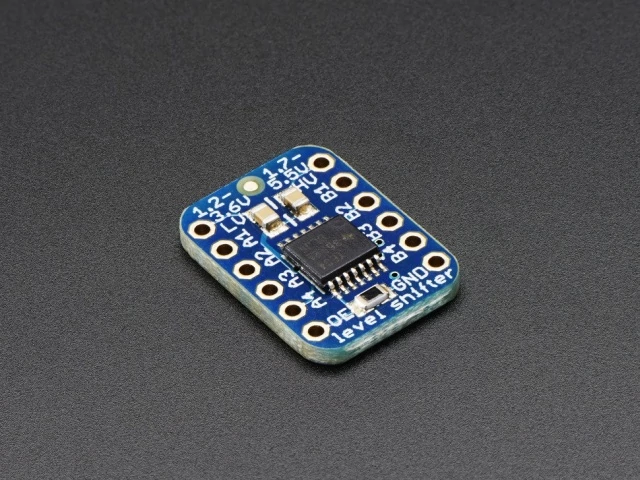

A1875 TXB0104 Bi-Directional Level Shifter
| Garancia |  |
| Átlagos értékelés: | Nem értékelt |
| Gyártó | Adafruit |
| Raktár 1: | Raktáron
Raktár 1: Expressz szállítás vagy átvétel
|
| Raktár 2: | 0 db
Raktár 1: Expressz szállítás vagy átvétel
|
| Cikkszám | 51291 |
|
|
|
Minősített viszonteladó
Leírás
A1875 TXB0104 Bi-Directional Level Shifter - Logikai szintillesztő TXB0104-es áramkörrel. Használható többek közt Raspberry Pi GPIO csatlakozóinak 3.3V / 5V-os illesztéséhez, vagy Arduino 5V-os bemenetein 3,3V-os szenzorok alkalmazásához.
Gyakori probléma, hogy két különböző logikai feszültségszinttel működő eszközt kell korrekt módon egymáshoz illesztenünk. A ki- és bemenetek feszültség szintje a Raspberry Pi esetében 3.3V, az Arduino-nál nagyrészt 5V, de ott is akad 3.3V-os modell. A modern érzékelők, kijelzők, flash kártyák és más eszközök 3.3V-ot használnak, de sok 5V-os típus is van még forgalomban. A 3.3V-os eszközök 5V-os túlfeszültség elleni védelme érdekében használnunk kell egy megfelelő illesztő és átalakító áramkört.
Az ellenállásokból épített feszültségosztók alkalmazása a nagyobb sebességű jeleknél működési problémákat okoz. Emiatt szeretjük használni a 4050/74LVX245 sorozatú és hasonló logikai illesztő áramköröket. Egyetlen problémájuk, hogy egyirányú átalakításra jók, ami néhány kétirányú (bi-directional) interfész esetében gondot okoz a komplikált huzalozás miatt.
Ez az a szituáció, amikor előszeretettel alkalmazzuk a TXB0104-es kétirányú szintillesztést megvalósító chip-et. Ez az integrál áramkör korrekt kétirányú illesztést végez, az egyik oldalon 1.2-3.6V, míg a másikon 1.65-5.5V-os tartományban. A feszültség és az irány beállítása automatikus. Egyedül I2C esetében nem működik jól, mert az ahhoz használt erős felhúzó ellenállás zavarja az auto-direction szenzor működését. A szükség esetén alkalmazható felhúzó ellenállás legalább 50Kohm - az AVRs/Arduino beépített ellenállásai 100Kohm körül vannak, így azok önmagukban megfelelőek.
Mivel a chip speciálisan csak egy kétirányú szintillesztő, a lábakra nem lehet terhelést tenni, nem tudnak LED-et vagy hosszabb kábelt meghajtani. Amikor nincs szükséged a kétirányú átvitelre, de jobban terhelhető kimenetre igen, akkor használd inkább a 74LVX245 áramköröket.

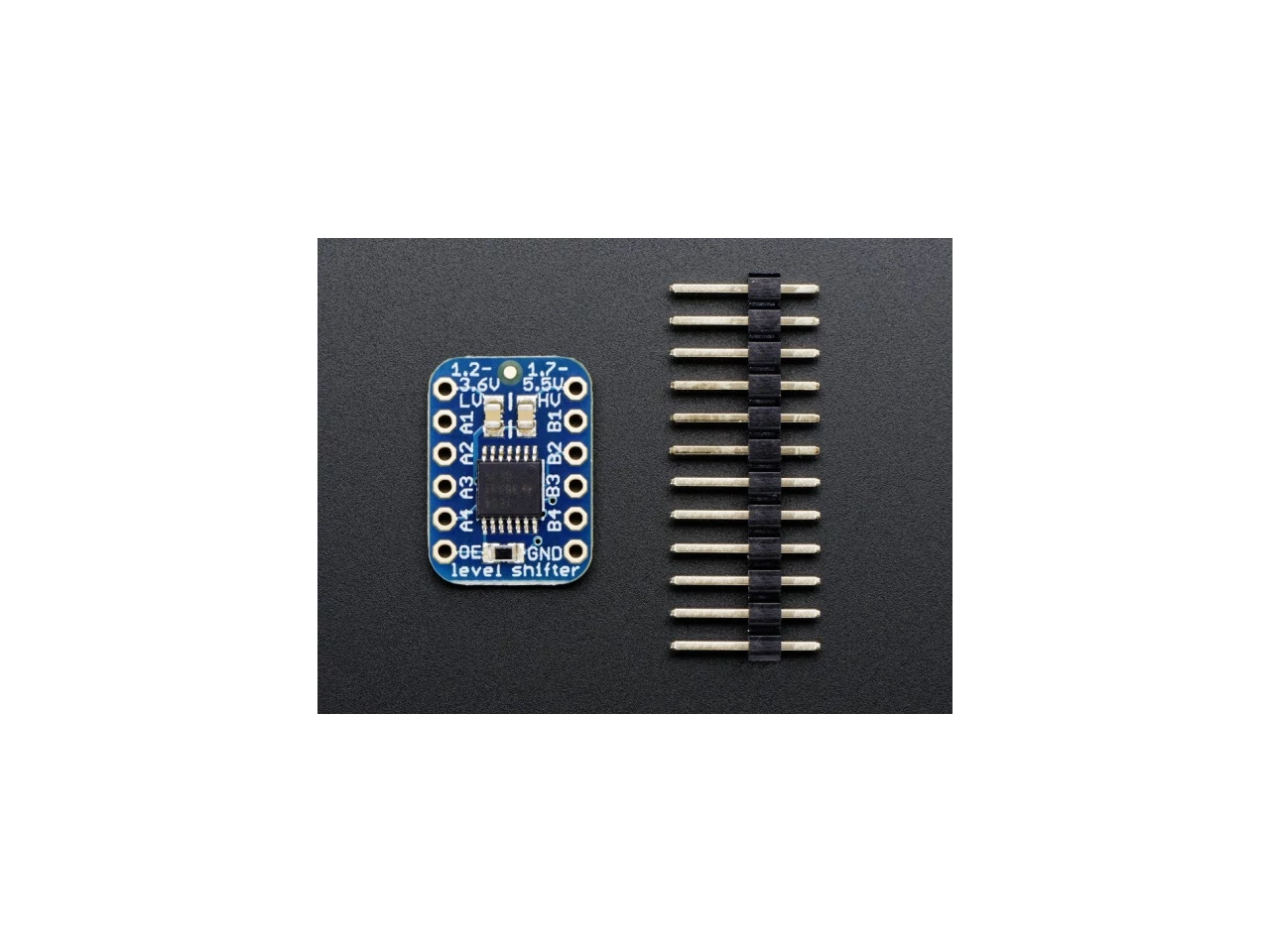

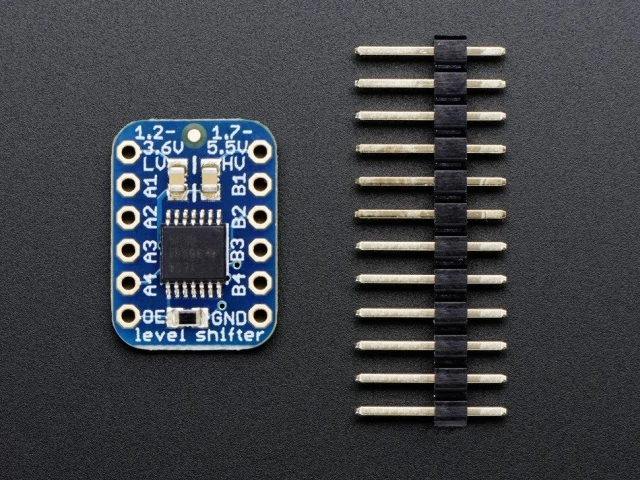

Ez a panel megkímél a TXB0104-es IC nagyon apró lábainak forrasztgatásától. A mellékelt tüskesorok alkalmazásával közvetlenül próbapanelre tudsz csatlakozni. Használd egészséggel!
További információk a http://www.adafruit.com/product/1875 oldalon
Leírás frissítve 2025.04.09. T/T
