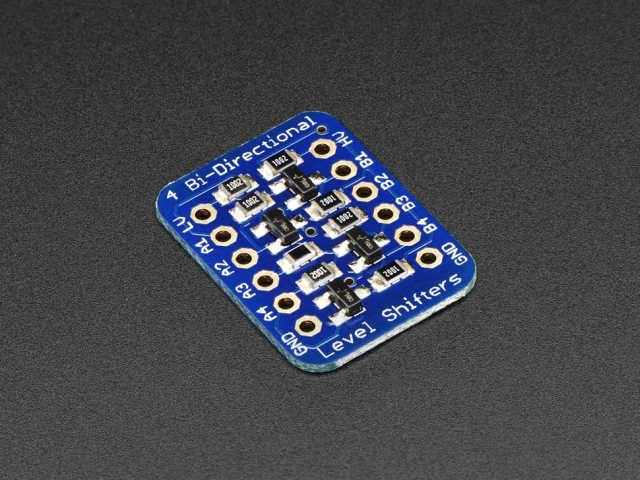

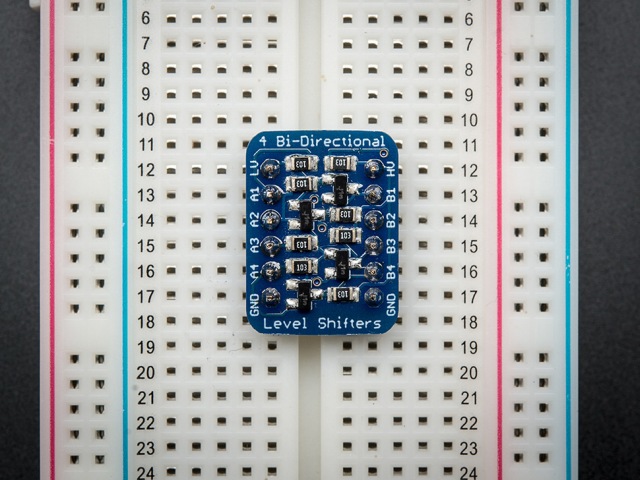

A757 4-csatornás I2C kétirányú logikai szintillesztő

Adafruit 757 4-csatornás kétirányú I2C szintillesztő - Az 5V-os logikai szinteket használó vezérlők, mint pl. az igen elterjedt Arduino UNO és a modern 3,3V-os tartományt használó szenzorok, kijelzők, flash kártyák biztonságos egymáshoz kapcsolása szintillesztő áramkör beiktatásával valósítható meg. Ez a  4 csatornás I2C-védő kétirányú logikai szintváltó, amely 10K-s felhúzó ellenállásos open drain kimenetekkel rendelkezik, ami remek megoldás az interfészek logikai szintváltásához.

Kaphatóak még más praktikus szintváltók, a DIP 74LVC245-től a divatos kétirányú TXB0108-ig, azonban ezek egyike sem szívesen dolgozik az I2C-vel, amely egy funky pull-up rendszert használ az adatok oda-vissza történő átvitelére. Ez a szintváltó lap egyesíti a kétirányú TXB0108 egyszerű használatát egy I2C-kompatibilis FET-es kialakítással az NXP gyártó alkalmazási javaslata szerint.

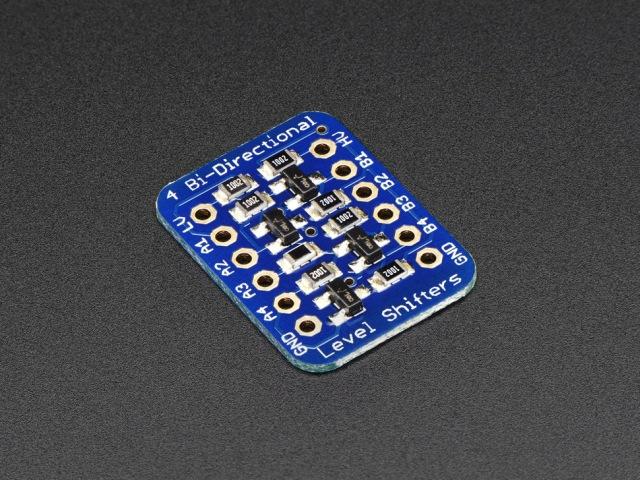

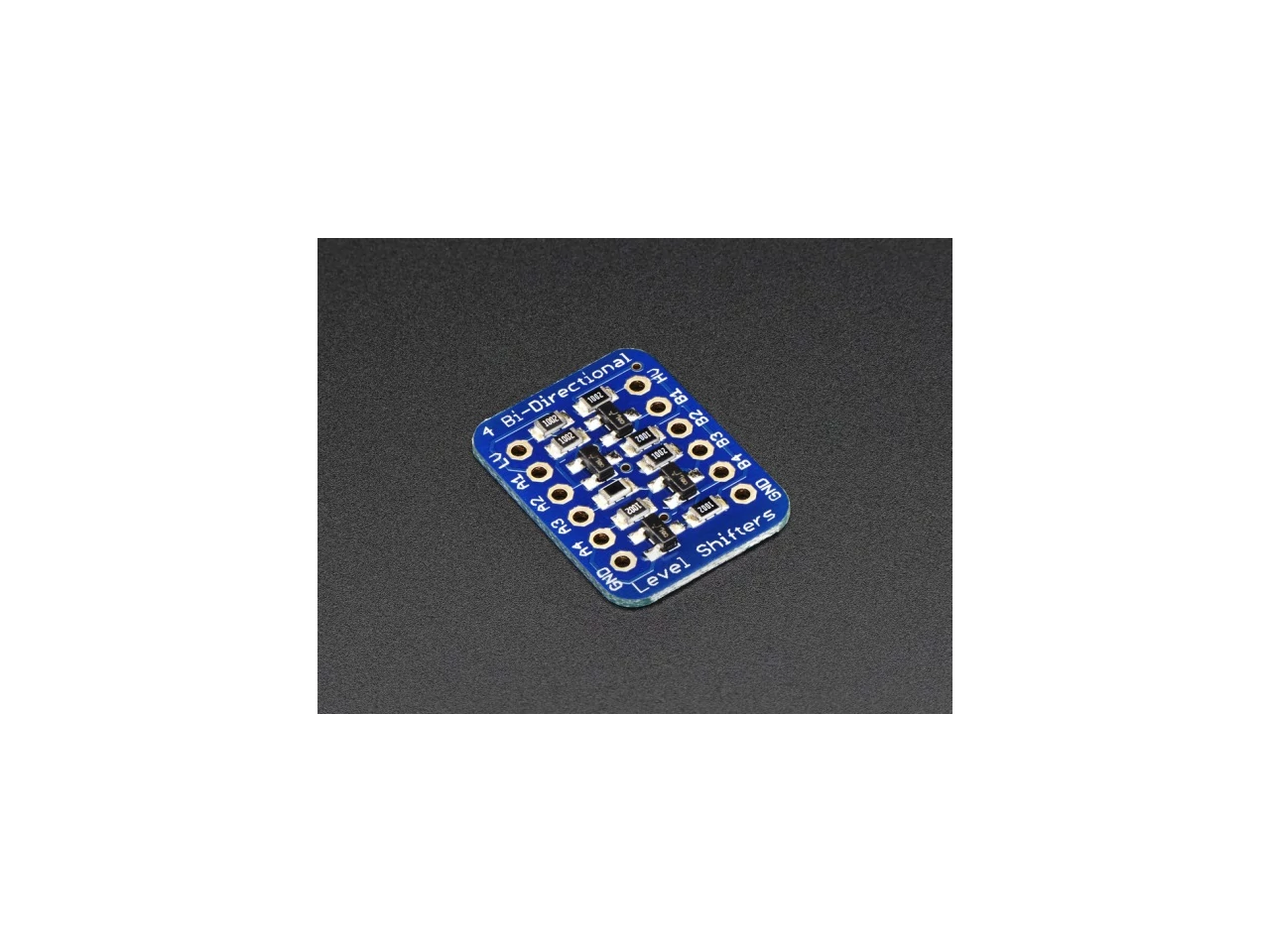

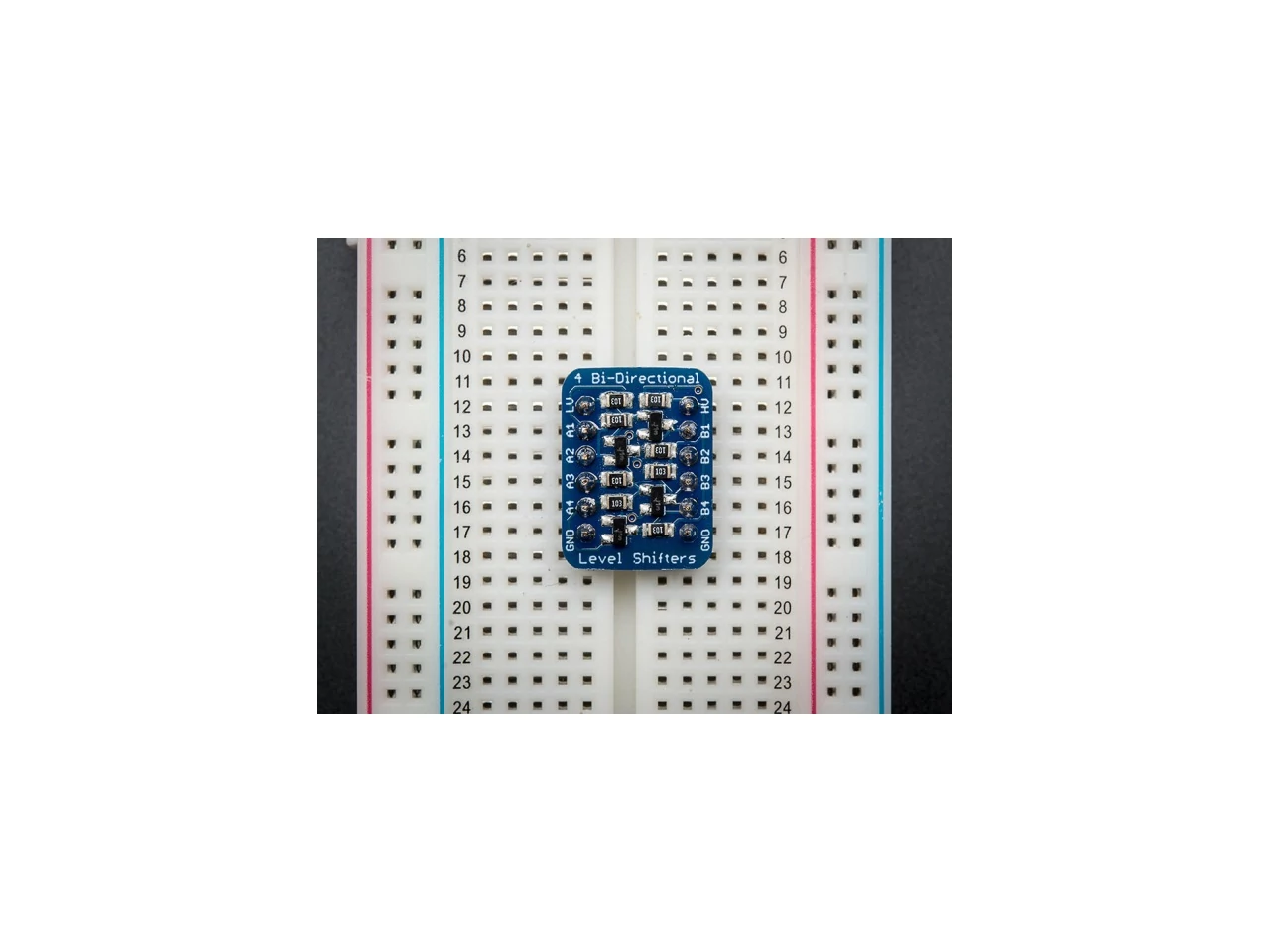

Ez a kis "breakout board" 4 darab BSS138 FET-et tartalmaz 10K értékű pullup (felhúzó) ellenállásokkal. Az alacsonyabb feszültségű oldalon 1,8 V-ig működik, míg a magasabb feszültségű oldalon pedig 10 V-ig. A 10K-k egy kicsit lassabbá teszik az interfészt, mint a TXB0108 vagy a 74LVC245 esetében, ezért javasoljuk, hogy ellenőrizd az átvitelt, nagy sebességre van szükséged. Szintén nem javasolt alkalmazás terhelések meghajtására a magas szintű oldalt. Ez csak logikai szintű konverziót végez, és nem terhelhető kimenetet ad.

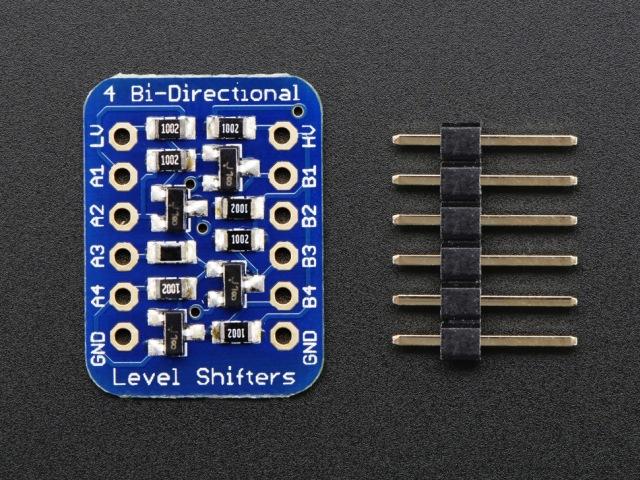

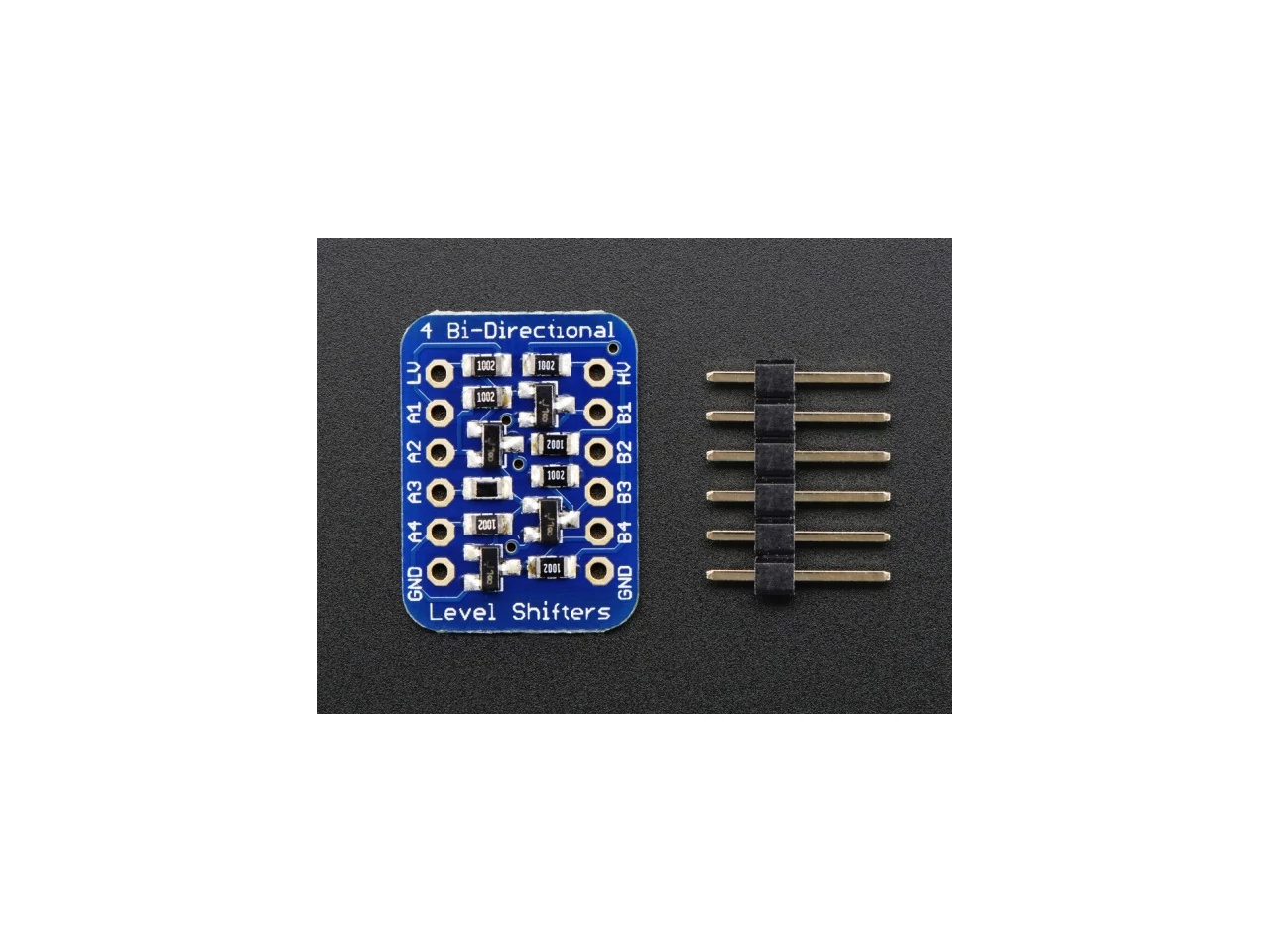

Bár az I2C-vel való használatra terveztük, ez ugyanúgy működik TTL Serial, lassú <2MHz SPI és bármely más digitális interfészhez, mind egyirányú, mind kétirányú üzemmódban. Egy teljesen összeszerelt és tesztelt NYÁK van a csomagban, 4 teljes kétirányú átalakító vonallal, valamint 2 darab 6-os tűsávval, amelyet igény szerint be lehet forrasztani, akár próbapanelhez, akár más prototípus panel csatlakozásának érdekében.
