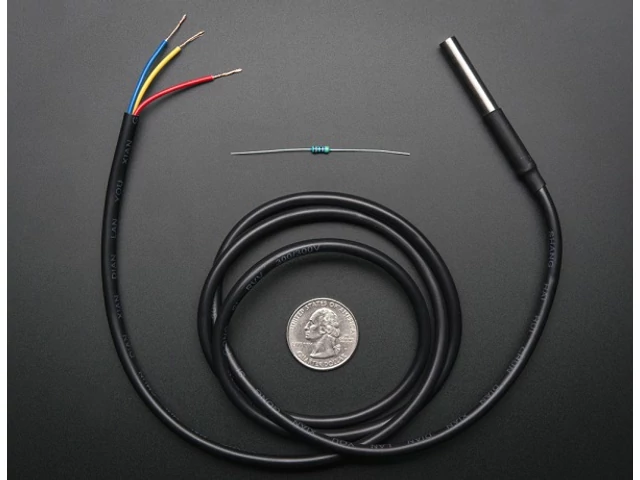

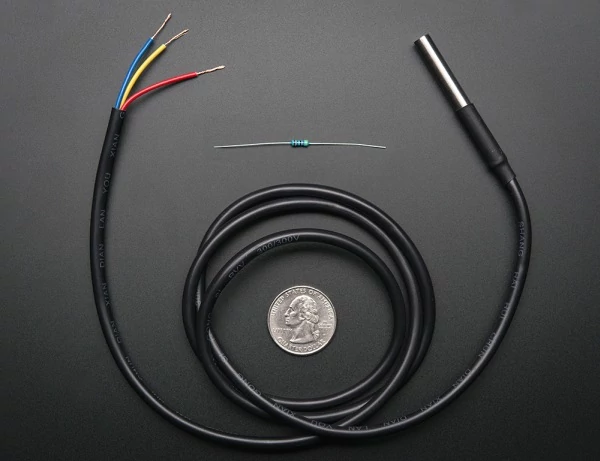

A381 Waterproof DS18B20 Digital temperature sensor

Ár:
3.990 Ft (3.142 Ft + ÁFA)
Átlagos értékelés: Nem értékelt
Gyártó Adafruit
Elérhetőség: 8 db raktáron
Raktáron = azonnal szállítható!
Saját raktár 8 db raktáron
Raktáron = azonnal szállítható!
Gyártónál Kifogyott
Raktáron = azonnal szállítható!
Cikkszám 34785
Menny.:db
1 munkanapos szállítási idő webshop raktárról
INGYENES kiszállítás minden 50 000 Ft feletti rendelésre
A hely, ahol a tanulás buli!

MálnaSuli

A MálnaSuli a mi virtuális iskolánk, ahol szakmai titkokat osztunk meg veled. Termékeinkhez kapcsolódó oktatási anyagokon és alkalmazási példákon keresztül játszva juthatsz SW és HW ismeretekhez. Sőt, a nálunk vásárolt eszközök felhasználásához igénybe vehető mérnökeink és tanáraink segítsége is.

Leírás

A381 Waterproof DS18B20 Digital temperature sensor - hermetikusan zárt kivitelű digitális hőmérséklet szenzor, mely ideális folyadékok hőmérsékletének mérésére, vagy korróziónak kitett helyen történő alkalmazásra

Bemutató video: https://www.youtube.com/watch?v=cEYof1YToh8

Hőmérséklet mérése 1-wire szenzorral a MálnaSuliban

Ez a DS18B20 szenzor előre kábelezett, vízálló változata. Remek választás, ha valamit távolabbról, vagy nedves körülmények között kell megmérned. Annak ellenére, hogy a szenzor még 125oC fokban is remekül üzemel, javasoljuk, hogy ne nagyon használd 100oC foknál melegebb helyen, mivel a kábelek PVC borítással rendelkeznek, amelyek könnyen megolvadhatnak. Mivel az eszköz digitális, ezért nagyobb távolságok esetén sem romlik a jel minősége. Ezek az egy kábeles hőmérséklet szenzorok egészen precízek, a maguk ?0.5°C-os pontosságukkal, továbbá még egy 12 bites, integrált digitális - analóg jelátalakítóval is rendelkeznek. Remekül használhatóak bármilyen mikrokontrollerrel, amelyek rendelkeznek önálló digitális tüskével, sőt akár többet is csatlakoztathatsz ugyanahhoz a tüskéhez, mivel mindegyikük egyedülálló 64 bites azonosítóval rendelkezik, amelyet már a gyártósoron megkaptak, pontosan azért, hogy meg lehessen különböztetni őket. Használható 3.0V - 5.0V-os rendszerekkel.

Az egyetlen hátrányuk, hogy a Dallas egy kábeles protokollját használják, ami egy kissé összetett és számtalan kódra van szükség a megfelelő kommunikációhoz. Ha valami igazán egyszerűt szeretnél és van analóg bemeneti tüskéd, akkor számodra a TMP36 a jó választás.

Rendelésed mellé megdobunk egy 4.7k-s ellenállással, amelyre szükséged van, mint húzóellenállás, a DATA-tól a VCC-ig, ha használni szeretnéd a szenzort. Kezdésnek böngészd át a Dallas féle Arduino könyvtárat, amihez az OneWire könyvtárra is szükséged lesz.

Technikai adatok

Ne használd sós vízben, vagy bármilyen más korrozív környezetben!

Kábel adatok:

  • Rozsdamentes acél cső, 6mm-es átmérő, 30mm-es hosszúság
  • 36"-os / 91cm hosszú kábel, 4mm-es átmérővel
  • Tartalmazza a DS18B20 hőmérséklet szenzort
  • Ha a szenzorodnak 4 kábele van a következőképpen kell kötni őket: vörös a 3-5V-hoz, fekete a földhöz, fehér az adatkábel, a réz kábelt pedig az árnyékoláshoz
  • Ha a szenzorodnak 3 kábele van, akkor pedig így kösd őket: vörös a 3-5V-hoz, kék/fekete a földhöz és a fehér/sárga az adatkábel

DS18B20 adatok:

  • Hőmérsékleti tartomány: -55oC - +125oC (-67oF - +257oF)
  • 9 - 12bit választható felbontás
  • Egy kábeles interfészt használ, csak egy digitális tüskére van szüksége a kommunikációhoz
  • Egyedülálló 64 bit-es azonosító előre égetve
  • Több szenzor használhat egyszerre egy tüskét
  • ?0.5°C-os pontosság -10°C - +85°C -os tartományon
  • Hőmérséklet limit figyelmeztető rendszer
  • Lekérdezési idő kevesebb, mint 750ms
  • Használható 3.0V - 5.5V-os áram/adat tüskéről



Bemutató video: https://www.youtube.com/watch?v=cEYof1YToh8

DS18B20 Datasheet

DS18B20+ tokozatlan verziója is kapható
