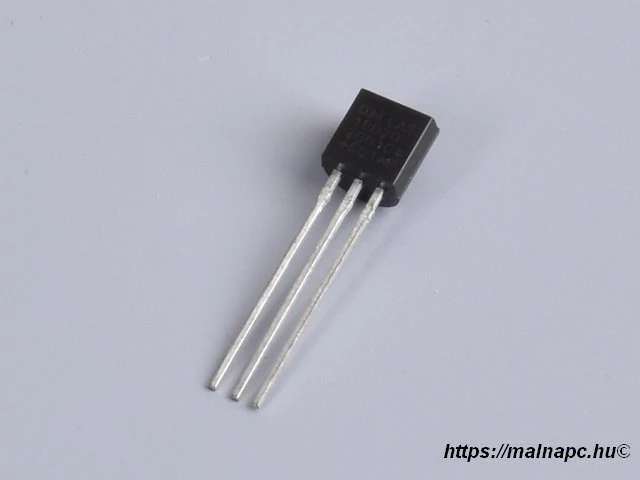

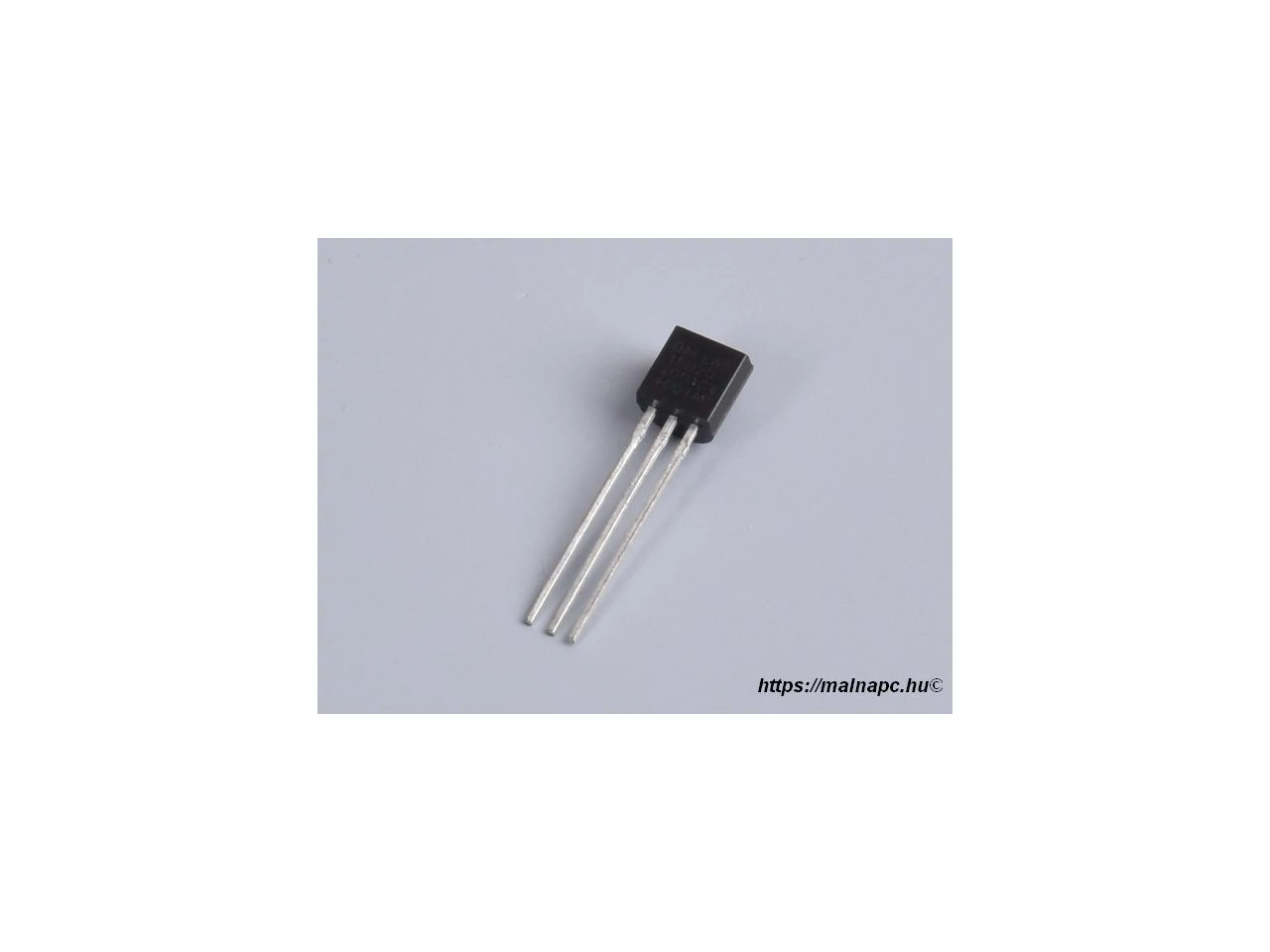

DS18B20+

DS18B20+ az egyik legnépszerűbb 1-wire (egyvezetékes) digitális hőmérséklet érzékelő. Köszönheti ezt pontosságának, ami ? 0,5 °C a mérési tartomány nagy részében, hála a 12 bites pontosságú beépített digitális-analóg konverterének. Nagyon jól használható a legtöbb mikrokontrollerrel, egyetlen digitális bemenet felhasználásával. Sőt, akár többet is csatlakoztathatunk belőlük ugyanarra a bemenetre, mivel mindegyiknek van egy gyárilag beégetett egyedi 64 bites azonosítója, hogy megkülönböztethessük őket. Praktikusan 3,0-5,0V-os rendszerekkel használható.

Egyetlen hátrány az, hogy a Dallas 1-Wire protokollt használja, ami némileg összetett, és egy csomó kódot igényel a kommunikáció elemzésére. Van egy nagy Arduino könyvtár az 1-wire-hez, de néhány mikrokontroller nem támogatja ezt a rendszert, ezért felhasználás előtt érdemes ennek utána nézni!

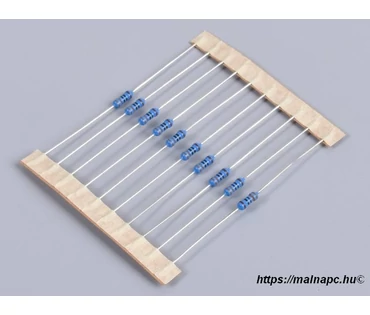

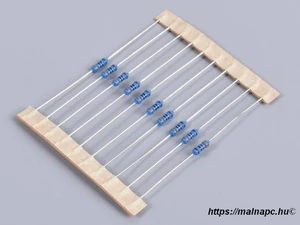

Egy 4.7k-os felhúzó ellenállás szükséges a használatához a DATA és VCC lábak közé.

Technikai adatok:

• műkődési hőmérséklet-tartomány: -55 - 125 °C (-67 °F - + 257 °F)
• 9-12 bites választható felbontás
• 1-vezetékes interfészt használ - csak egy digitális bemenetet igényel a kommunikációhoz
• Egyedülálló 64 bites azonosító minden chipbe égetve
• Több érzékelő osztozhat egy vonalon
• ?0,5°C Pontosság -10°C és +85°C között
• Hőmérséklet-korlátozó riasztórendszer
• A lekérdezési idő kevesebb mint 750ms
• Használható 3.0V-5.5V között (tápfesz / adat)

DS18B20 adatlap letöltése

Hőmérséklet mérése 1-wire szenzorral a MálnaSuliban

Hőmérséklet mérése DS18B20 szenzorral - újratöltve a MálnaSuliban

Tokozott vízálló változatban is kapható
