Raspberry PI 4, 3, 2 és B+ hűtőborda KIT - 2 részes

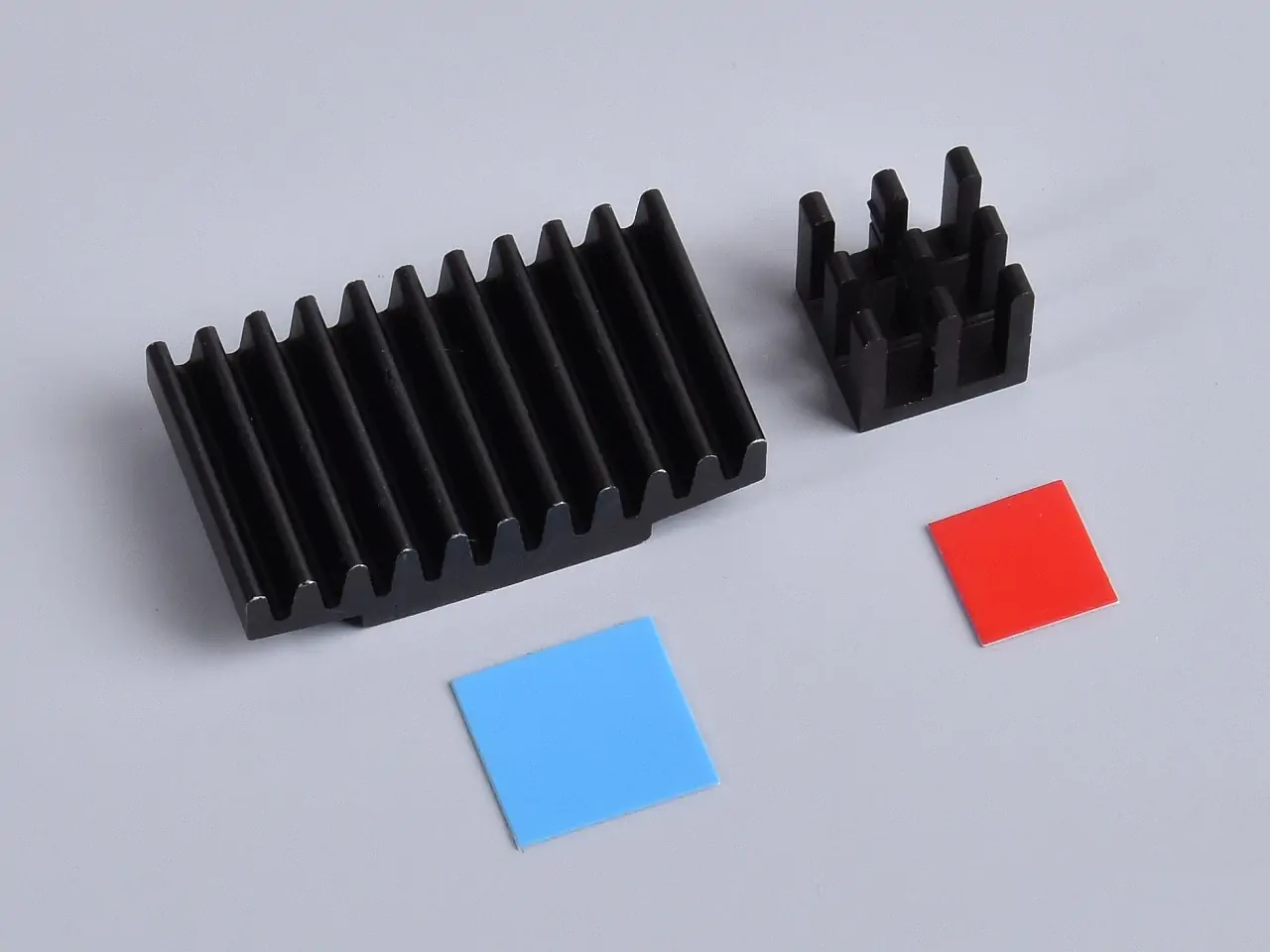

A Raspberry Pi 4-es modellekhez, valamint a korábbi 3-as és 2-es szériákhoz, illetve a Raspberry Pi (1) model B+ (2014)-hez egyaránt használható hűtőborda KIT. Ez a 2 részes eloxált hűtőborda készlet a mellékelt két oldalon öntapadós és méretre vágott hővezető fóliával 10°C körüli üzemi hőmérséklet csökkenést eredményez! Tapasztalataink szerint hűtőbordáink növelik a megbízhatóságot és az élettartamot.

A hűtőbordák méretüknél és elhelyezhetőségüknél fogva teljes kompatibilitást biztosítanak a GPIO-ra csatlakoztatható bővítő áramkörökkel, valamint az új 'B+' házakba szerelhető kamera modullal is.

Kis kézügyességgel házilag elvégezhető a felszerelés. A felületeket előzőleg zsírtalanítani kell. 2015 februártól a hűtőbordákat így szállítjuk, így ha nem lettek kézzel összetapogatva, akkor szerelésre készek.  A sztatikus elektromosságra ügyeljünk, mert a chip-ek tönkremenetelét okozhatja. Csipesz használata ajánlott!

Szerelés menete a fotókon található sorszámozás szerint:

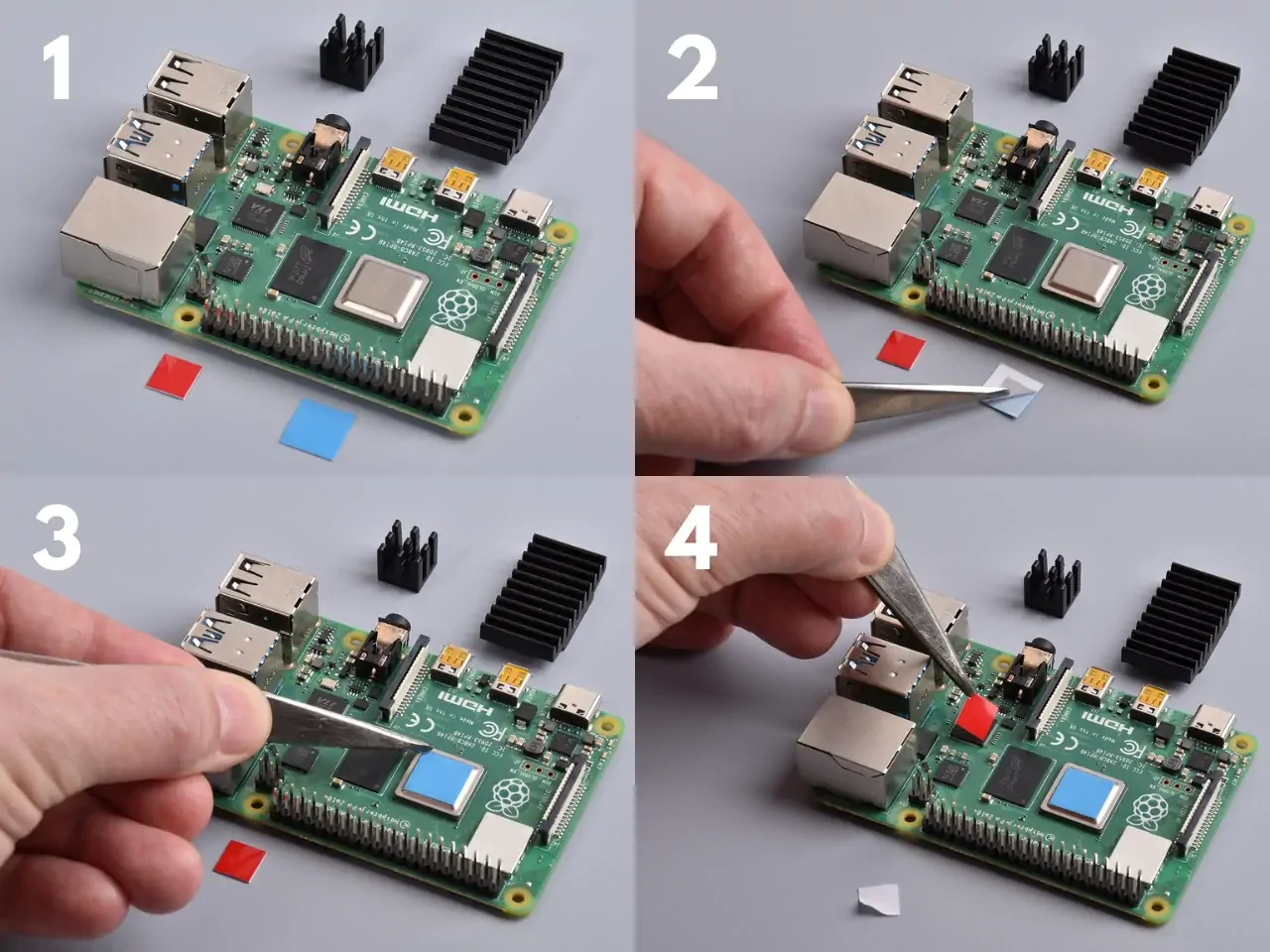

1. Helyezzük egy sima és tiszta felületre a panelt és a hűtőborda készletet
2. Távolítsuk el a nagyobb hővezető matrica fehér oldalát
3. Ragasszuk fel a nagyobb matricát a CPU-ra
4. Előzőhöz hasonlóan a kisebb matricát ragasszuk a méretben egyező chipre (USB-LAN HUB áramkör)

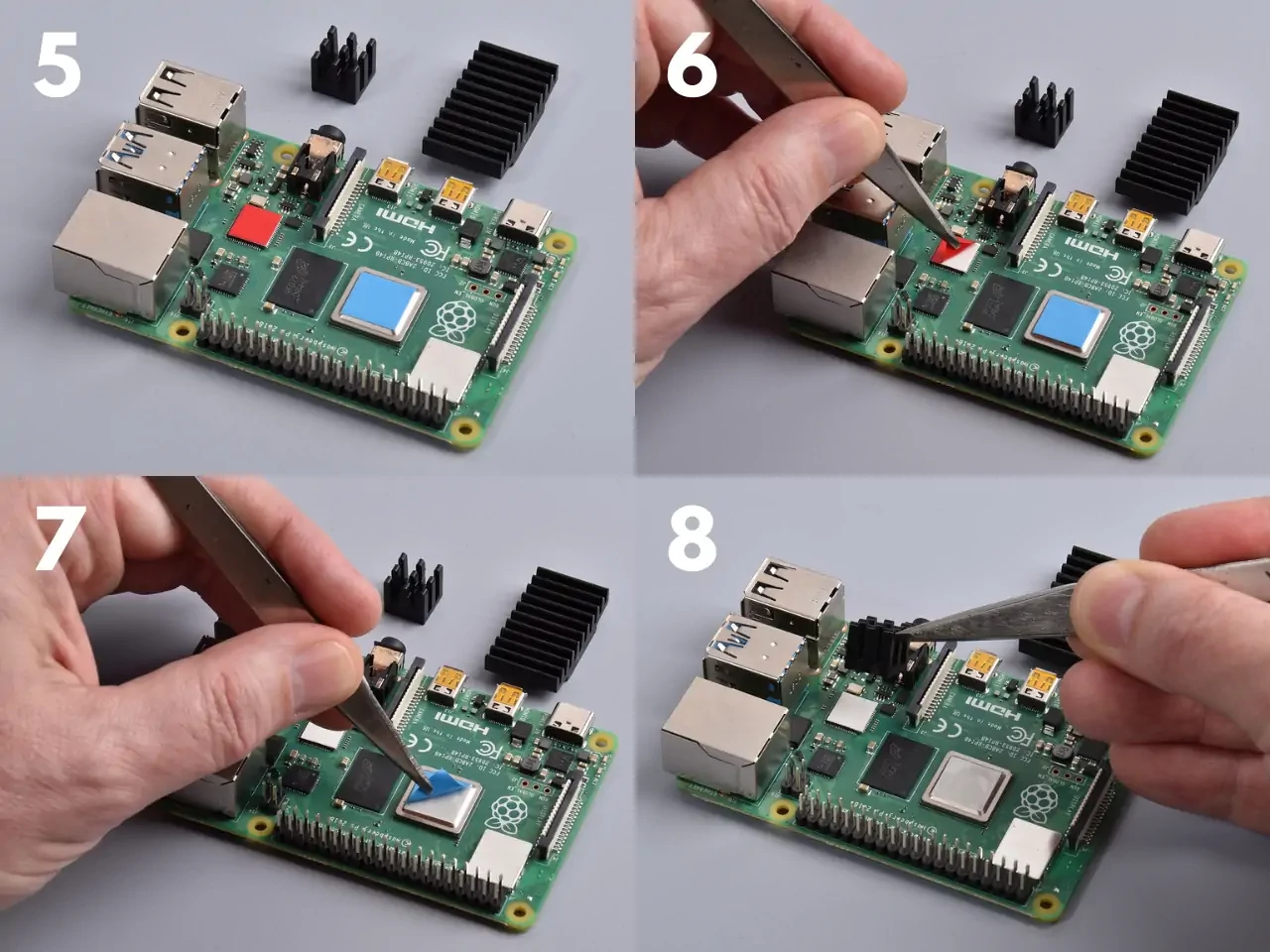

5. Mindkét felragasztott matricát ellenőrizzük, hogy jó helyre kerültek
6. Távolítsuk el a a kisebb matrica színes felső védőfóliáját
7. Távolítsuk el a a nagyobb matrica felső védőfóliáját is
8. Helyezzük a kisebb bordát a helyére

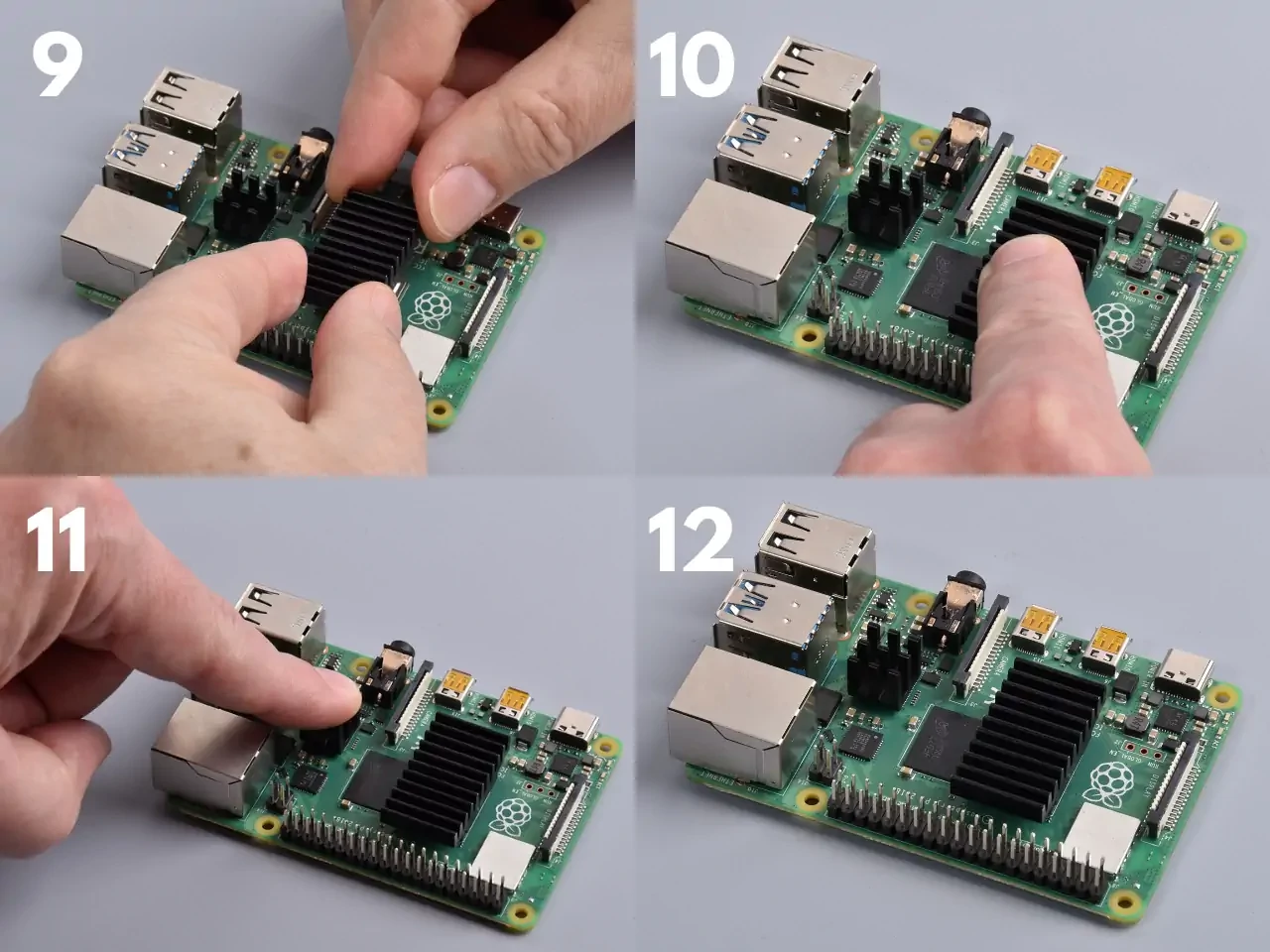

9. Tegyük a nagyobb bordát is a helyére úgy, hogy véletlenül se érjen a GPIO csatlakozóhoz
10. Ujjal finoman nyomjuk meg a nagyobbik bordát a ragasztás véglegesítéséhez
11. Tegyük ugyanezt a kisebb bordával is

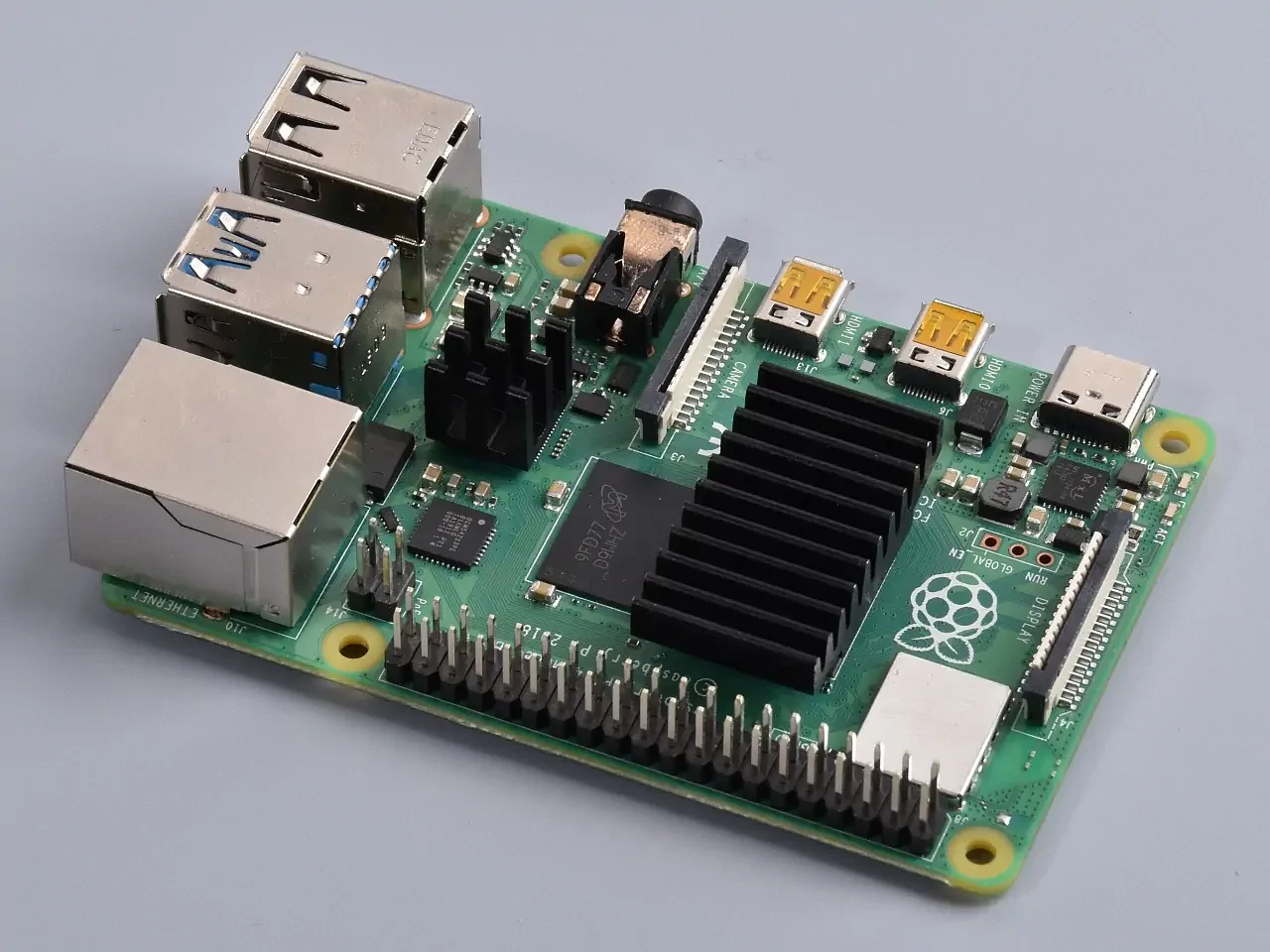

12. Készen vagyunk

Leírás frissítve 2025.06.02. T/T
