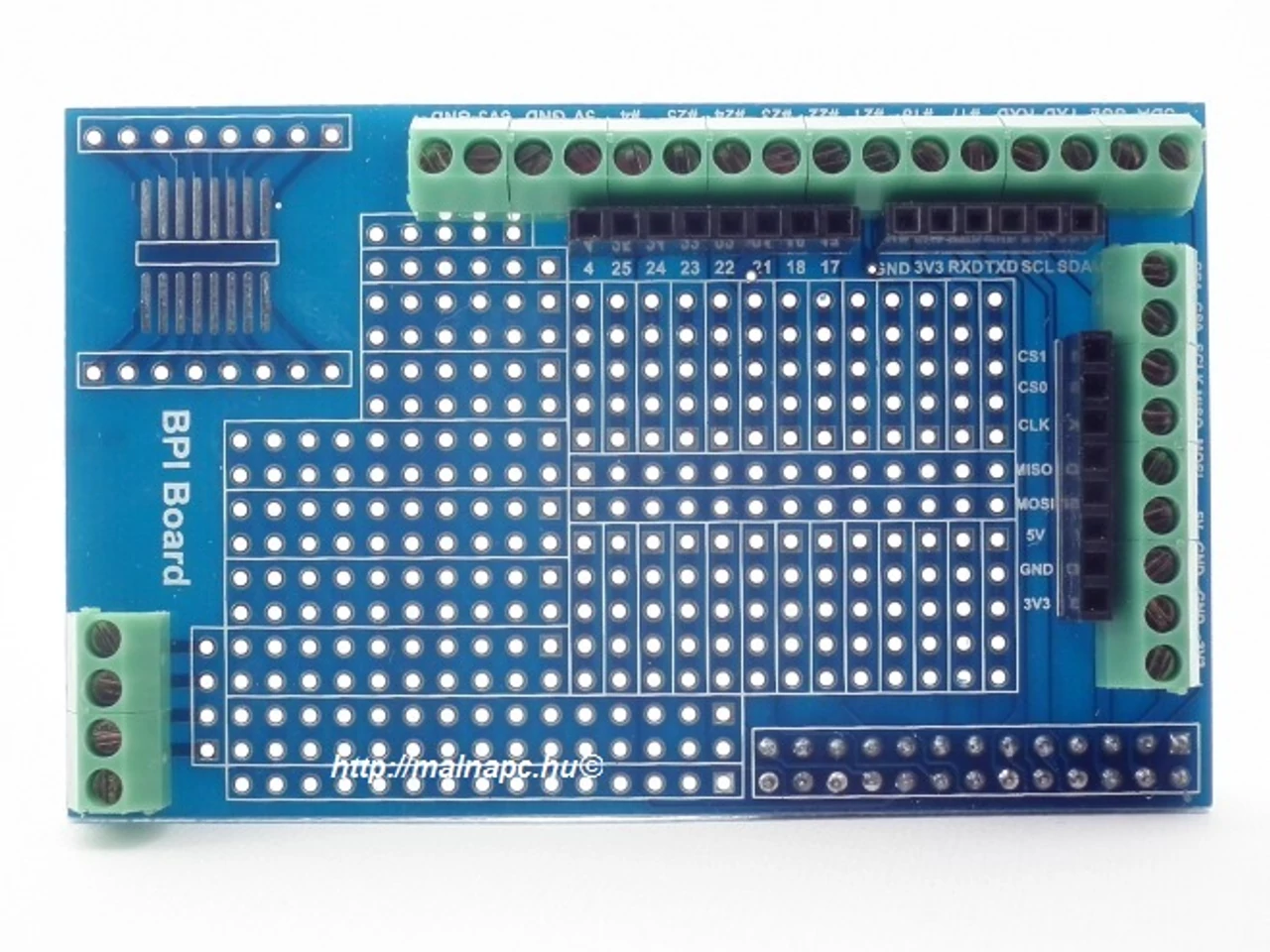

Banana Pi fejlesztő panel

A Banana Pi fejlesztő panel kifejezetten prototípusok fejlesztéséhez készült. A 26 pólusú GPIO csatlakozón keresztül kapcsolódik az alaplaphoz. Alkalmas mind amatőrök, mind szakemberek számára egyszerű perifériák forrasztással történő megépítésére. A fejlesztő panelen található Amphenol csatlakozók és a felületszerelhető áramköri kivezetések megkönnyítik a felhasználó számára a prototípusok végső tesztelését. Az A1112-es csatlakozó vagy egy GPIO papa-mama kábel segítsévével használható bármelyik Raspberry Pi modellhez is.

Főbb funkciók:
GPIO csatlakozás bővítése Amphenol csatlakozón keresztül
GPIO bővítés egy tüskesor fogadásra alkalmas mama csatlakozón keresztül
Áramköri kapcsolás összeállítása a nagy mennyiségű forrasztási pont segítségével

Portok:
I2C Amphenol csatlakozó
26 pólusú mama csatlakozó (a csomag tartalmazza)
SPI Amphenol csatlakozó
SPI mama csatlakozó
Soros port Amphenol csatlakozó
Soros port mama csatlakozó
3.3V Vcc
5V Vcc

Termék paraméterek:
3,5 mm-es Amphenol csatlakozó
2,54mm-es lábosztású tüskesor mama csatlakozó

Tipikus alkalmazások:
Forrasztási gyakorlatokhoz kezdők számára
Prototípusok fejlesztése
Egyedi áramkörök építése

Használata:
Helyezze a fejlesztő panel alsó részén található 2x13 pólusú mama csatlakozót a Banana Pi 2x13 pólusú GPIO tüskesorára. Figyeljen helyes irányra (a panelek takarják egymást) és a pozícióra (a tüskesor minden lába csatlakozik), majd tolja össze a két panelt a csatlakozóknál összenyomva!
