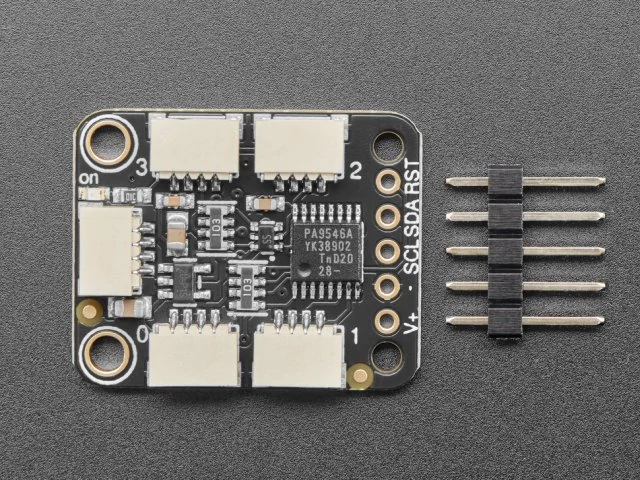

A5664 PCA9546 4-Channel STEMMA QT / Qwiic I2C Multiplexer

A5664 PCA9546 4-Channel STEMMA QT / Qwiic I2C Multiplexer

Épp most találtad meg a tökéletes I2C érzékelőt, ami egy praktikus, láncolható Qwiic, vagy STEMMA QT csomagban kapható, és többet szeretnél belőle a mikrokontrolleredhez csatlakoztatni, mikor rájössz, hogy "Ó, ennek a chipnek fix I2C címe van! Abból, amit az I2C-ről tudsz, nem lehet két azonos című eszköz ugyanazon az SDA/SCL kivezetésen!". Balszerencsés vagy? Az lennél, ha nem lenne kapható ez az ultra-menő Adafruit PCA9546 4-csatornás STEMMA QT / Qwiic I2C multiplexer!

Végre egy jó módszer arra, hogy akár 4 azonos című I2C eszközt csatlakoztassunk egy mikrokontrollerhez - ez a multiplexer kapuőrként működik, és a parancsokat a kiválasztott I2C portra a parancsoddal együtt szállítja. Ha még több, akár 8 multiplexelt eszközre lenne szükséged, nézze meg ennek a panelnek a 8 csatornás PCA9548-as változatát.

Kíváncsi vagy, hogy miért a PCA9546-ot használja, és nem a TCA9546A-t? A PCA9546 és a TCA9546 "ikertestvérek", de a PCA könnyebben beszerezhető volt a 2022-es nagy chiphiány idején. Pontosan ugyanúgy működik, csak nem tud lemenni 1,8V-os feszültségre, amivel nincs gondunk, mert a QT lapok amúgy is csak 3.3 vagy 5V-osak. A TCA9546 vagy a TCA9548 számára továbbra is használhatsz bármilyen példakódot vagy könyvtárat.

Használata meglehetősen egyszerű: maga a multiplexer a 0x70-es I2C-címen van (de 0x70 és 0x77 között ez átállítható a hátoldali jumperek segítségével). Egyszerűen írjál egyetlen bájtot a kívánt multiplexált kimeneti számmal erre a portra, és bam - minden jövőbeli I2C csomagot elküldenek erre a portra. Elméletileg 8 ilyen multiplexer lehet a 0x70-0x77 címek mindegyikén, hogy 4*8 = 32 azonos I2C-című részt vezéreljen.

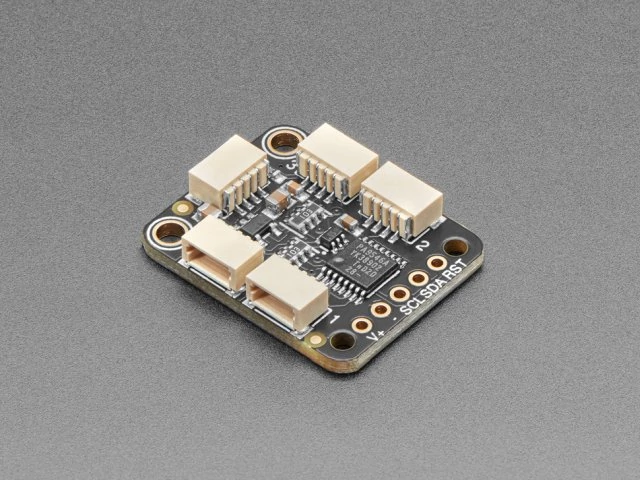

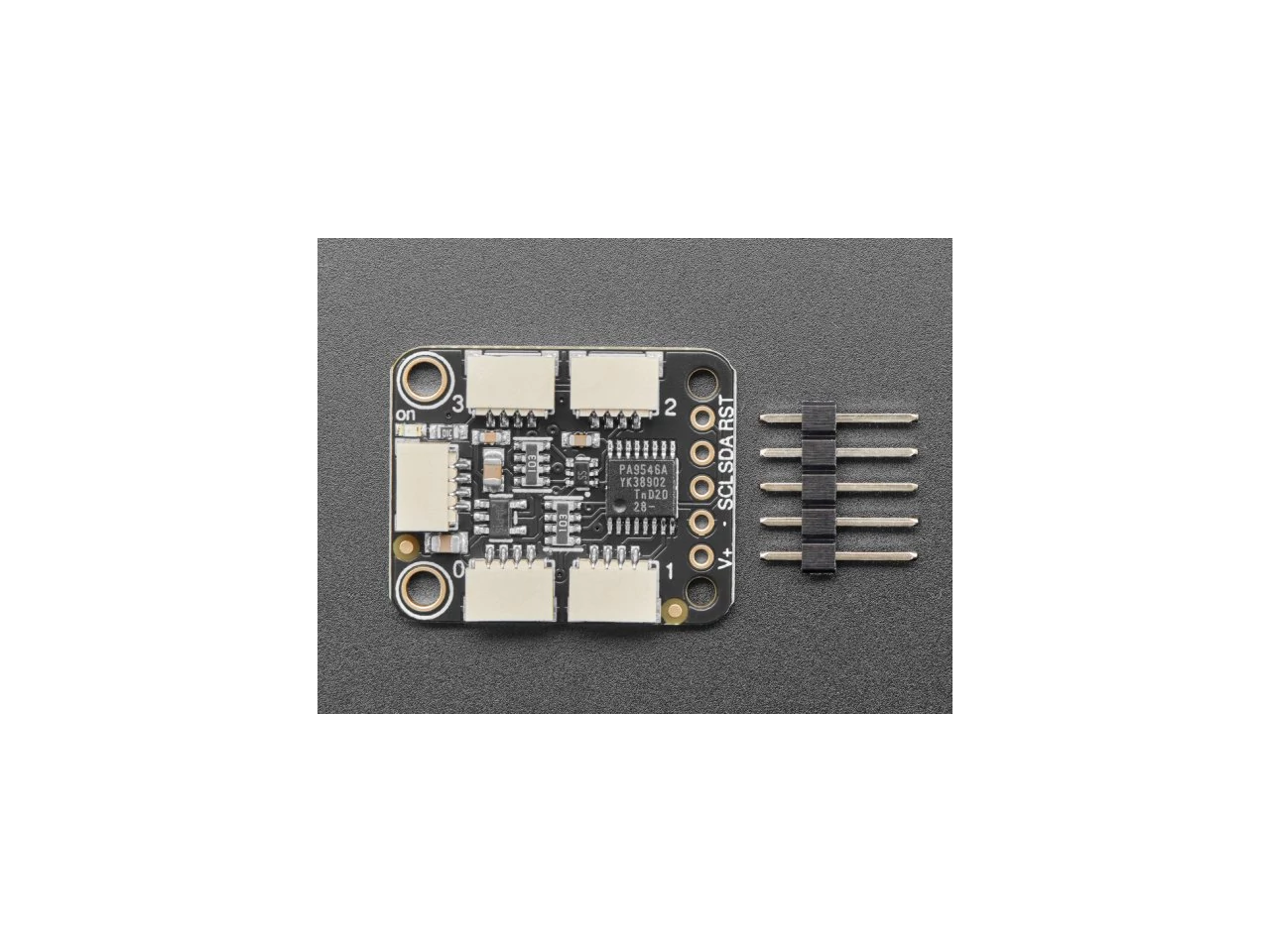

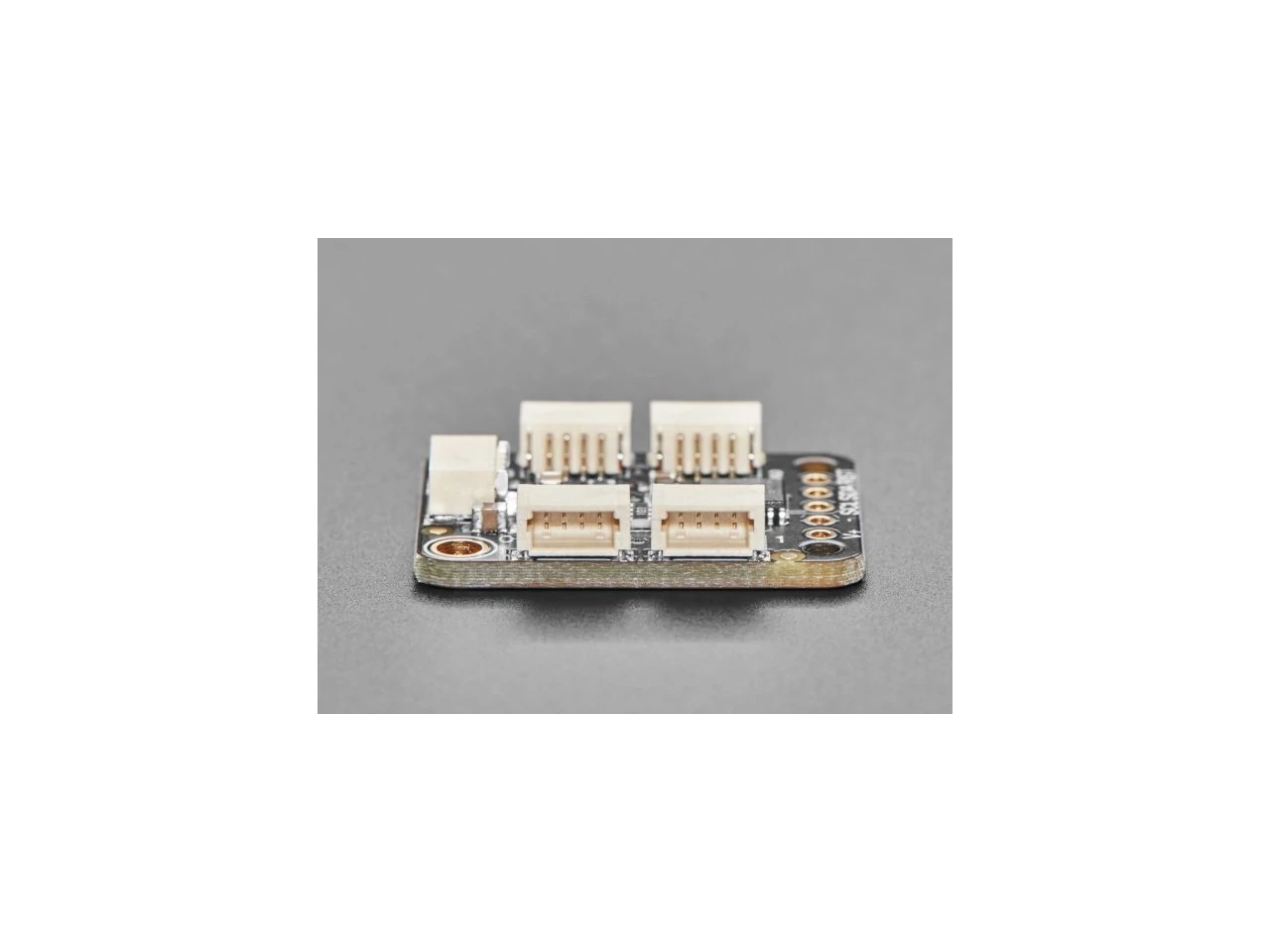

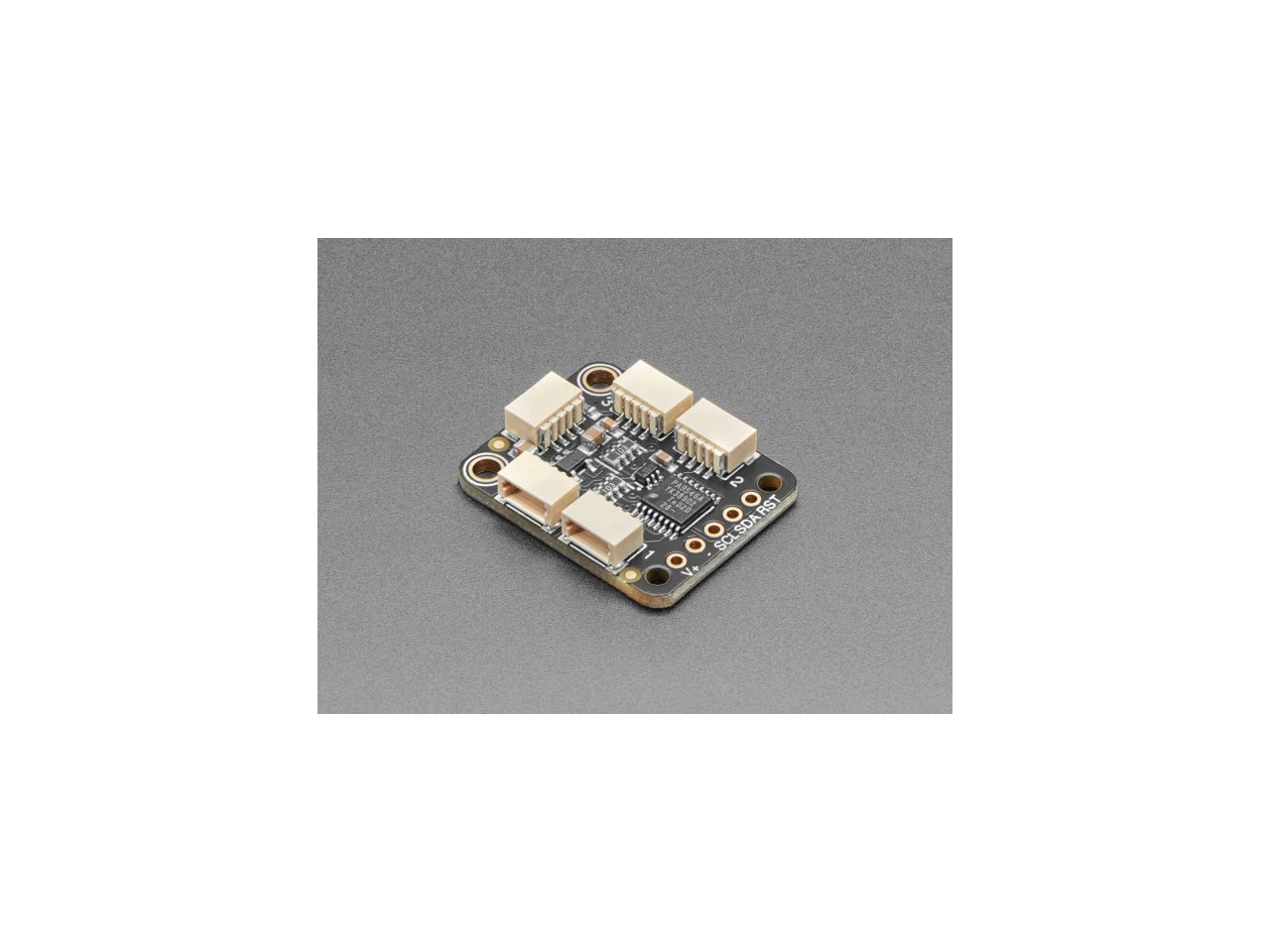

Az Adafruit STEMMA QT / Qwiic PCA9546 Breakout - 4 csatorna öt JST SH 1mm-es csatlakozóval rendelkezik: 1 bemenet és 4 kimenet. A végén van egy port, amely az I2C-vezérlőhöz csatlakozik (vannak hozzá breadboardhoz breakout tüskék is, ha szükség lenne rájuk). Ezzel a breakouttal annyi I2C eszközt adhatsz hozzá a buszhoz, amennyire csak szükséged van. A szerelőfuratoknak köszönhetően a kis panel bármilyen másik rendszerhez könnyen hozzáadható. Egy kis tápellátási LED jelzi, hogy a hub tábla rendelkezik csatlakozási lehetőséggel.

Van még egy beépített 3.3V 500mA szabályozója is, így ha ezt egy 5V-os mikrokontrollerrel, például egy Arduino 328-kompatibilis Arduino 328-mal használja, akkor az összes QT portot logikai szintjét eltolhatja, hogy 3V-os teljesítmény és logikai szint legyen belőlük. Egyszerűen vágd/forraszd le a jumper-t a NYÁK alján, hogy a táp és a logikai szint 3V legyen.

Természetesen, mivel a STEMMA QT Qwiic-kompatibilis, minden STEMMA QT vagy Qwiic lapkával és alkatrésszel működni fog, amelyek boltban vannak.

Csak az összeszerelt NYÁK-ot tartalmazza, kábelek vagy érzékelők nem szerepelnek benne (bár rengeteg elérhető!).

Leírás frissítve: 2023.06.07. To/Ta
