A558 Vandálbiztos nyomógomb fehér LED gyűrűvel, d=16mm

A558 Vandálbiztos nyomógomb fehér LED gyűrűvel, d=16mm

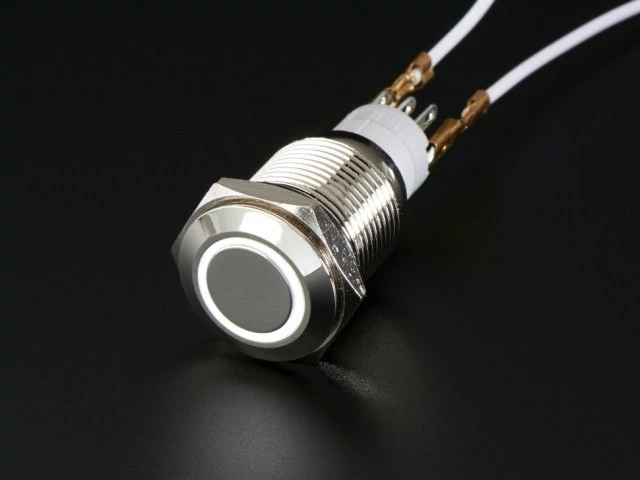

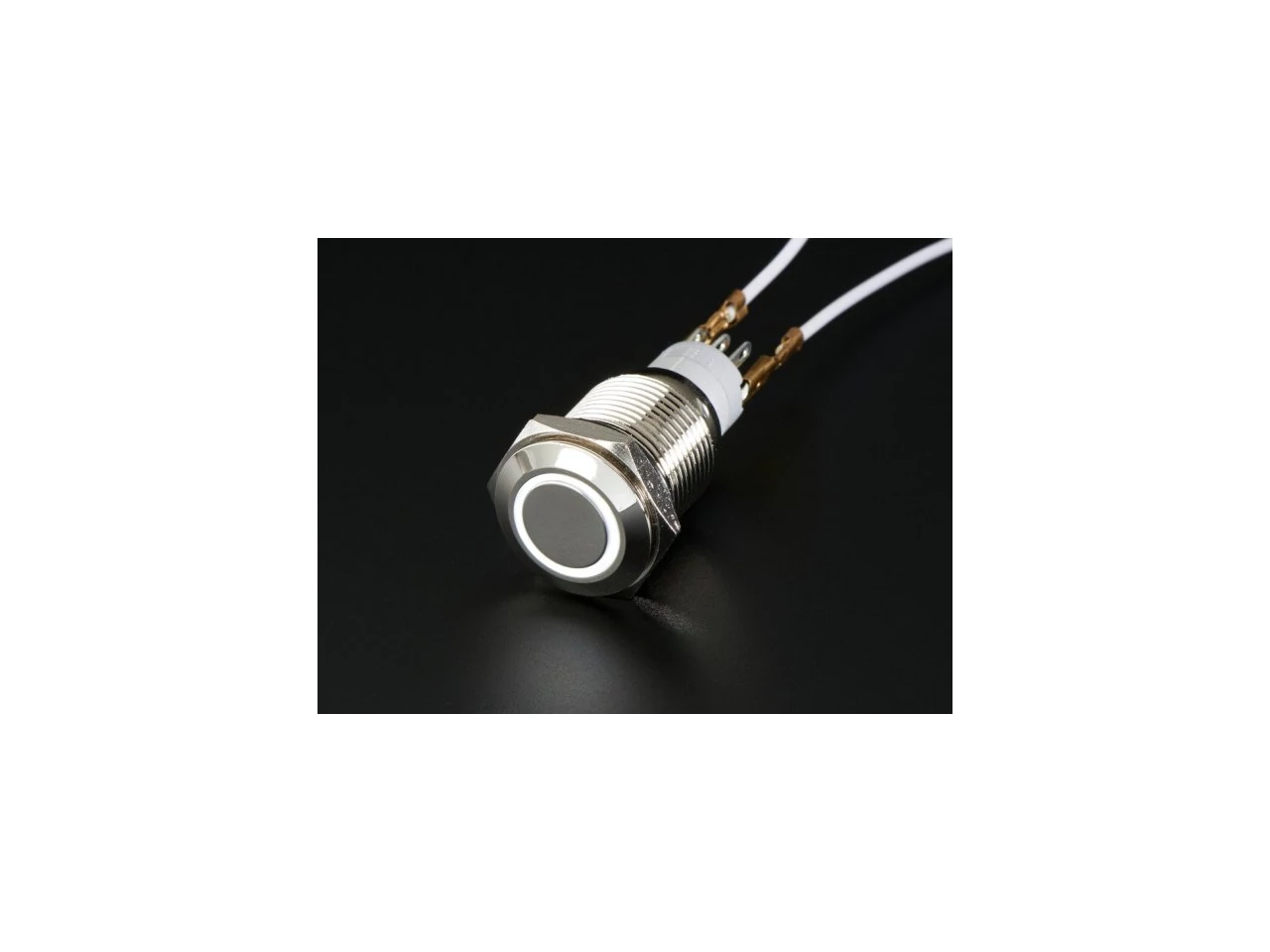

Ez a krómozott fém nyomógomb strapabíró és közben nagyon jól néz ki, öröm vele dolgozni! Egyszerűen fúrj egy 16mm átmérőjű lyukat bármilyen anyagba legfeljebb 13mm vastagságig, és told át rajta a menetes részt, majd rögzítsd a mellékelt anyával. A vízhatlanságról gumitömítés gondoskodik.

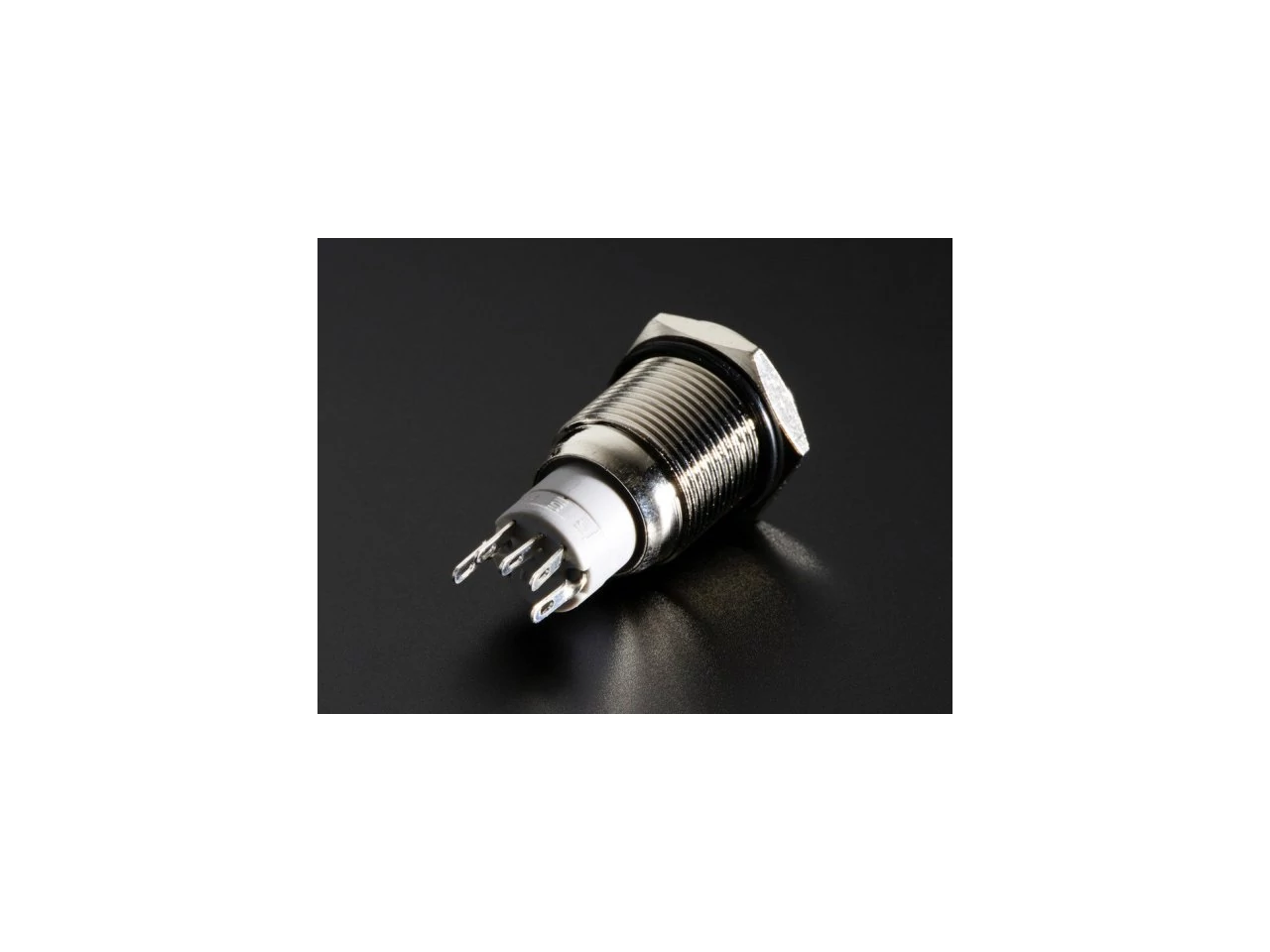

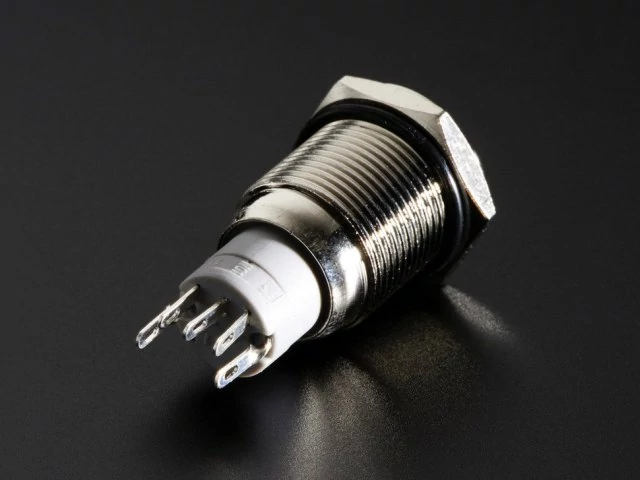

A nyomógomb közepe, a lapos fém működtető rész körül fehér műanyag LED gyűrű található. A hátoldalon van 3 kivezetés a működtetett egyáramkörös kétállású kapcsolónak és 2 darab a LED gyűrűnek. A LED meghajtásához 3-6V közötti feszültségre van szükség, hogy szépen világítson a gyárilag beépített ellenállással. Ha szeretnéd magasabb feszültségről használni, mondjuk 12 vagy 24V-ról, akkor egyszerűen adj hozzá egy 470 ohmos ellenállást sorba kötve a LED-el. A LED árama 20mA körüli.

Ez a gomb "momentary switch", azaz pillanatkapcsoló. Amíg nyomod, a közös kivezetést átbillenti, a normálisan nyitott (NO) kontaktust rövidre zárja vele, míg a zároltat (NC) bontja. Ezek a kapcsoló kivezetések függetlenek a LED kivezetésektől, így a LED-et olyan visszajelzésre használod, amilyen csak jólesik.

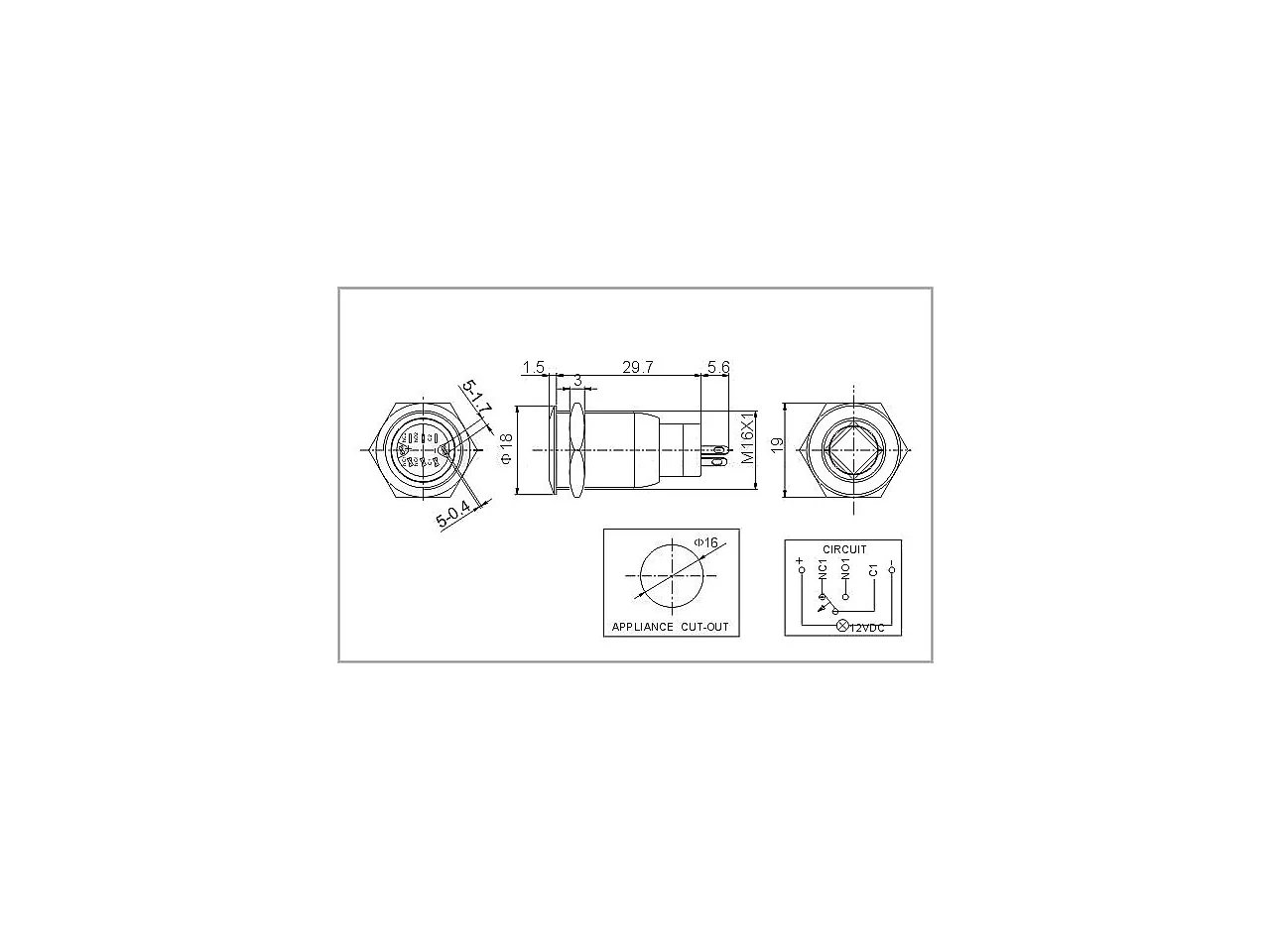

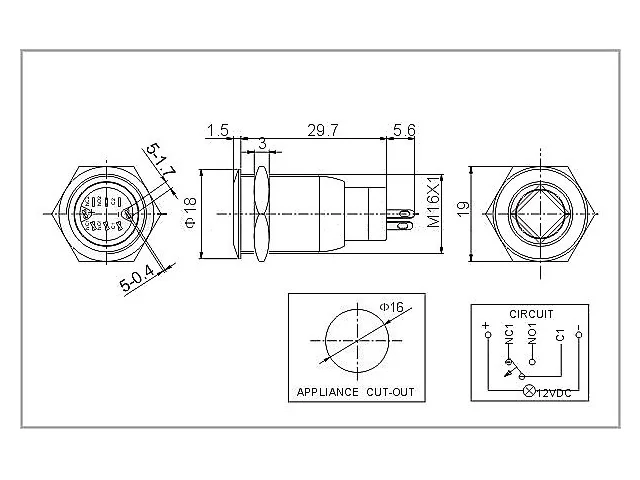

Alkalmazás előtt nézd át a műszaki adatokat:

• Beépítő furat átmérője: 16mm
• Kapcsolható teljesítmény: 3A / 250VDC
• Kapcsolóérintkezők: 1 NO, 1 NC
• Anyaga: krómozott sárgaréz
• Átmeneti ellenállás: <50 mOhm
• Szigetelési ellenállás: >1000 MOhm
• Üzemi hőmérséklet: -20°C és +55°C között
• Mechanikai élettartam: >500.000 ciklus
• Villamos élettartam: >50000 ciklus
• Panel vastagság: 1-13mm
• Üzemi nyomóerő: 1,5-2,5N
• Gomb benyomódás: 2mm
• Visszajelző lámpa névleges feszültsége: 6V

Leírás frissítve 2023.10.17. T/T
