A915 Vandálbiztos kapcsoló kék LED gyűrűvel, d=16mm

A915 Vandálbiztos kapcsoló kék LED gyűrűvel, d=16mm

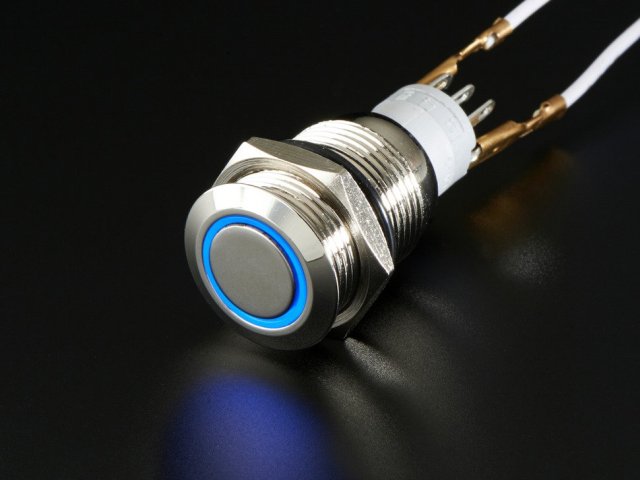

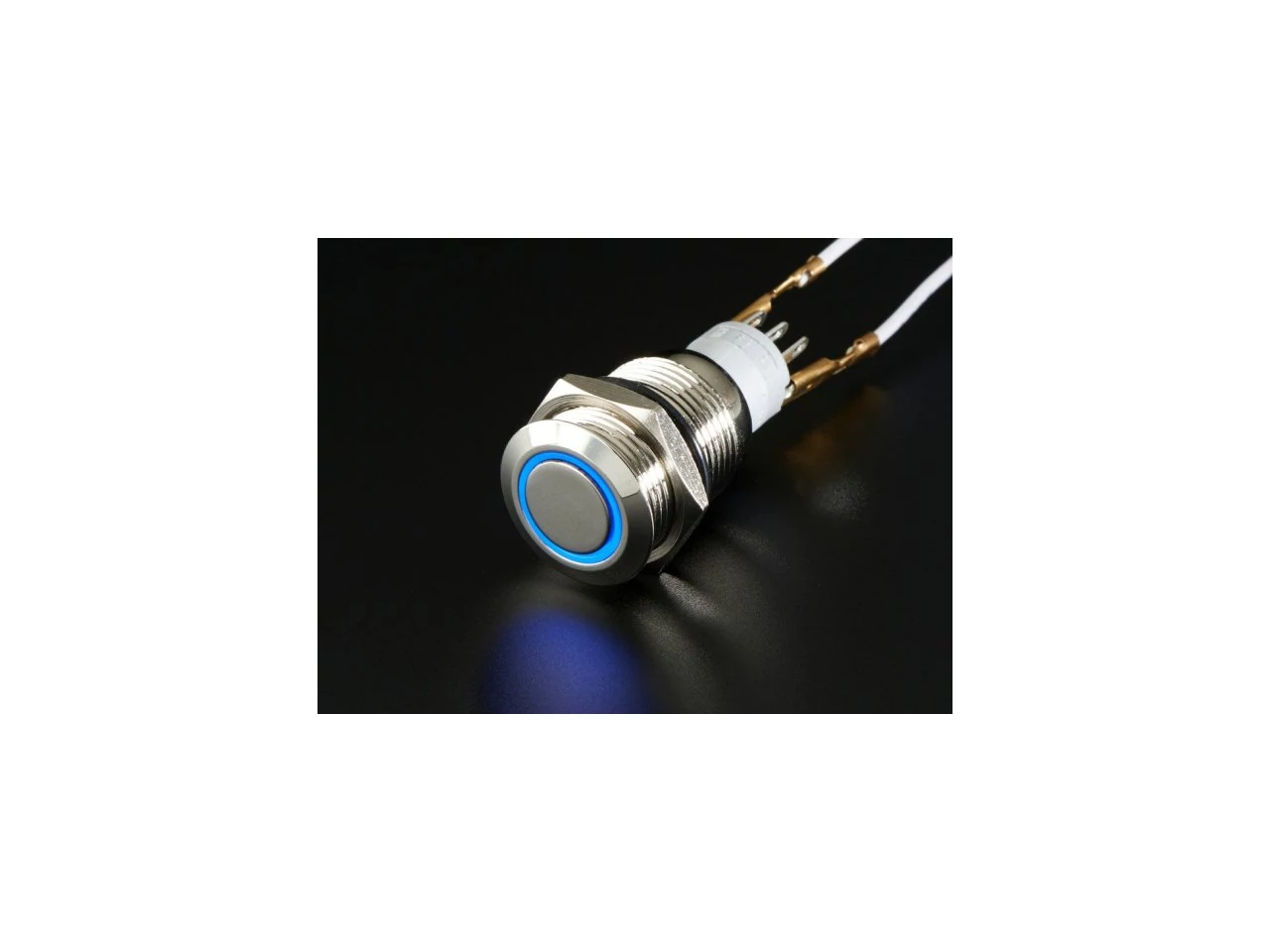

Ez a krómozott fém kapcsoló strapabíró és nagyon jól néz ki, öröm vele dolgozni! Egyszerűen fúrj egy 16mm átmérőjű lyukat bármilyen anyagba legfeljebb 13mm vastagságig, és told át rajta a menetes részt, majd rögzítsd a mellékelt anyával. A vízhatlanságról gumitömítés gondoskodik.

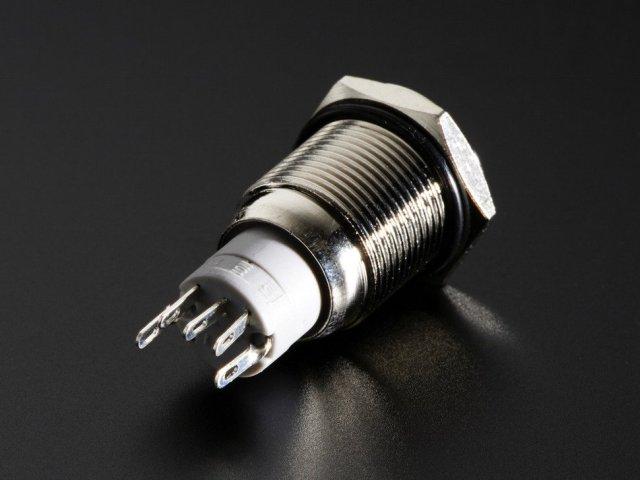

A nyomógomb belső fém működtető része lapos, körülvéve kék műanyag LED gyűrűvel. A hátoldalon van 3 kivezetés a működtetett egyáramkörös kétállású kapcsolónak és 2 darab a LED gyűrűnek. A LED meghajtásához 3-6V közötti feszültségre van szükség, hogy szépen világítson a beépített ellenállással. Ha szeretnél magasabb fezültséget használni, mondjuk 12 vagy 24V-ot, akkor egyszerűen adj hozzá egy 470 ohmos ellenállást sorba kötve a LED-el. A LED árama 20mA körüli.

Ez a gomb "on/off switch", azaz ki/be kapcsoló. Amikor megnyomod, a közös kivezetést (C) átbillenti, a normálisan nyitott (NO) kontaktust rövidre zárja vele, míg a zártat (NC) bontja. Ez így marad a következő megnyomásig, amikor visszabillented az eredeti állapotába. A kapcsoló áramkör kivezetései függetlenek a LED kivezetésektől, így a LED-et olyan visszajelzésre használod, amilyen csak jólesik.

Alkalmazás előtt nézd át a műszaki adatokat:

• Beépítő furat átmérője: 16mm
• Kapcsolható teljesítmény: 3A / 250VDC
• Kapcsolóérintkezők: 1 NO, 1 NC
• Anyaga: krómozott sárgaréz
• Átmeneti ellenállás: <50 mOhm
• Szigetelési ellenállás:> 1000 MOhm
• Üzemi hőmérséklet: -20°C és +55°C között
• Mechanikai élettartam:> 500.000 ciklus
• Villamos élettartam:> 50000 ciklus
• Panel vastagság: 1-13mm
• Üzemi nyomóerő: 1,5-2,5N
• Üzemi löket: 2mm
• Visszajelző lámpa névleges feszültsége: 6V
