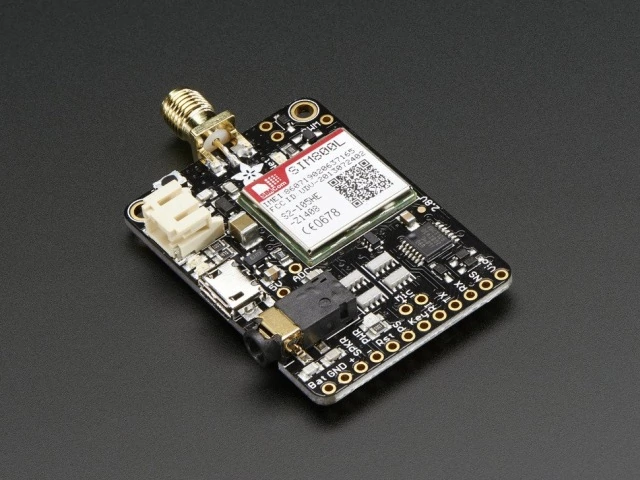

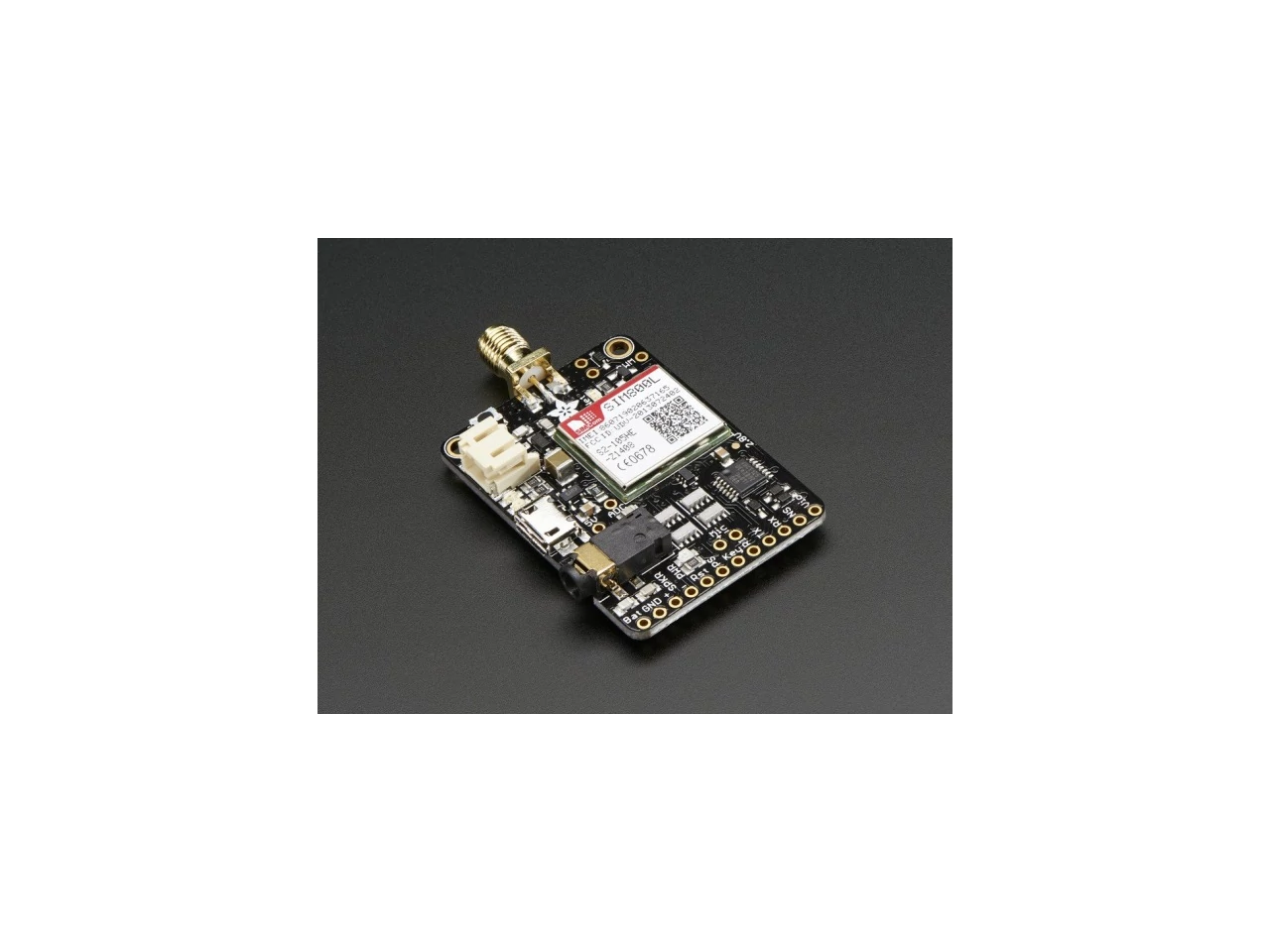

A1963 Adafruit FONA - Mini cellular GSM Breakout SMA

A1963

Telefoncsörgést hallok! Ki hív? A breadboard az! Hogyan? Íme bemutatjuk az Adafruit FONA MiniGSM-et, ami egy imádnivaló all-in-one mobiltelefon modult, mely lehetővé teszi, hogy hang, szöveg, SMS vagy éppen adat küldési lehetőséggel bővítsd projektedet.

Megjegyzés: A T-Mobile GSM hálózata 2020-tól leállt az USA-ban, ezért vedd figyelembe, hogy ezek nem hosszú távú használatra szolgálnak az USA területén! Nézd meg a FONA 3G-t a következő generációs használathoz.

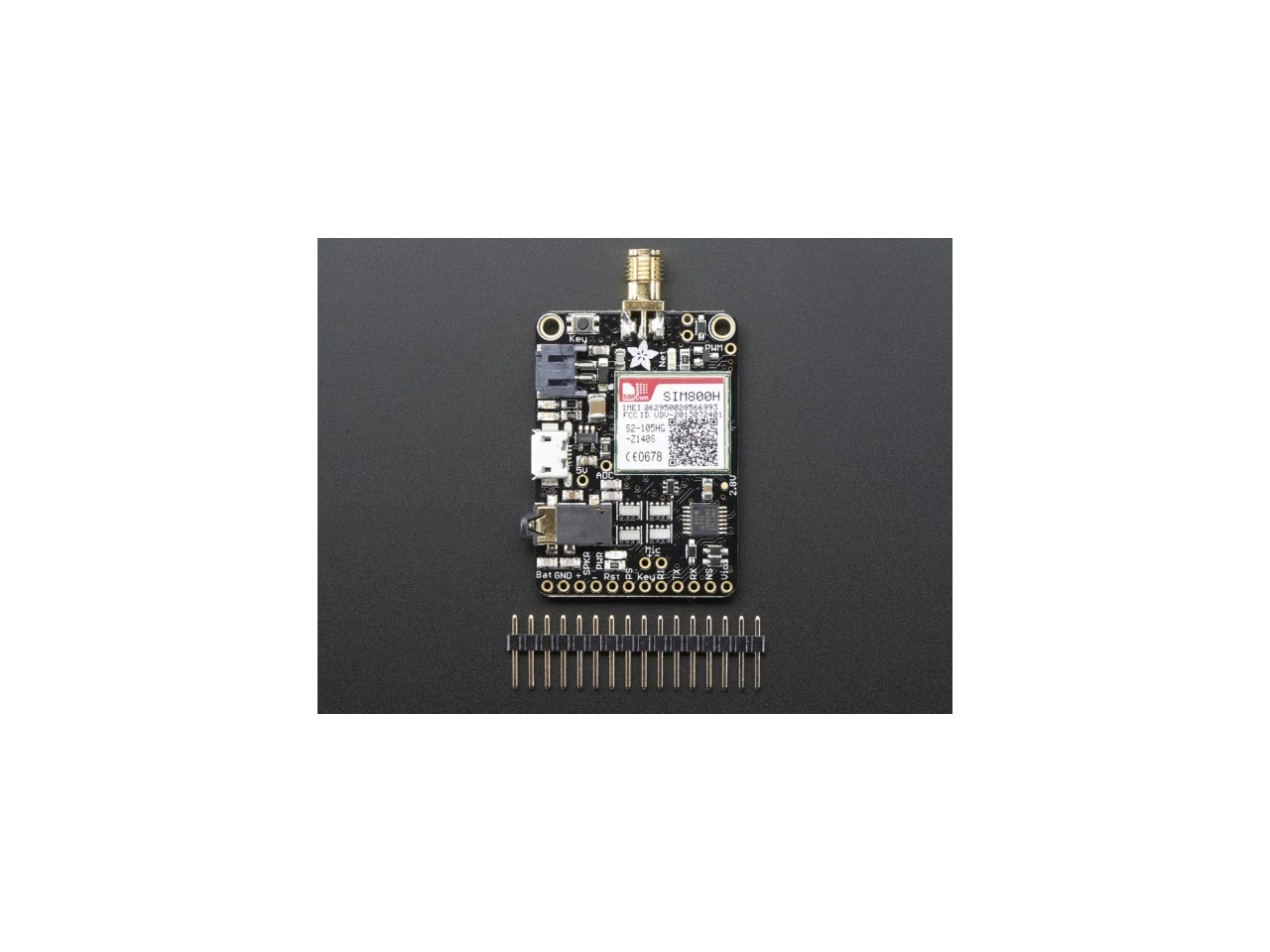

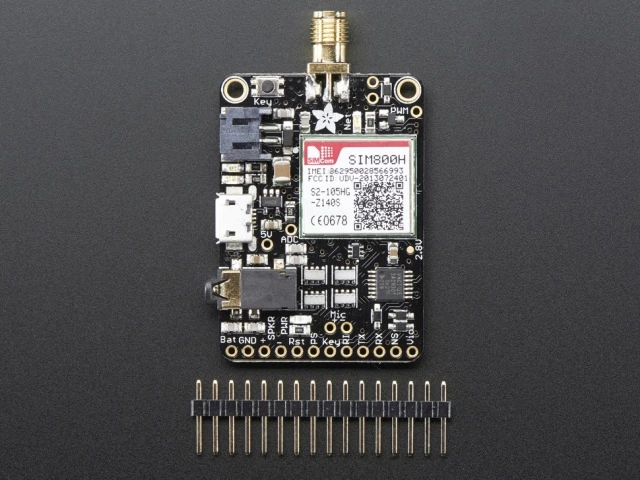

Ez a modul csak 1,75" x 1,25"-os, mégis meglepően sok funkciót tartalmaz ily kis méretben. A középpontban egy bélyegméretű GSM-modul található (mi a legújabb SIM800-as modult használjuk). Ez a modul szinte mindenre képes. Ez a változat SMA csatlakozóval rendelkezik. Az uFL változatért kattints ide!

• Négysávos 850/900/1800/1900MHz - bármelyik globális GSM hálózatra csatlakozhat bármelyik 2G SIM-kártyával (az USA-ban a T-Mobile ajánlott).
• Hanghívások kezdeményezése és fogadása fejhallgatóval VAGY külső 8Ω-os hangszóróval + elektret mikrofonnal
• SMS üzenetek küldése és fogadása
• GPRS-adatok küldése és fogadása (TCP/IP, HTTP stb.)
• FM rádióadások beolvasása és fogadása (igen, nem tudjuk pontosan, miért került bele, de nagyon jól működik).
• PWM/Buzzer rezgőmotor-vezérlés
• AT-parancs interfész "automatikus baud" érzékeléssel

Ez mind jól hangzik, ugye? Ezt a remek modult egy kis breakout board-ra tették a fejlesztők, ami minden olyan extra opciót tartalmaz, amire szükséged lehet ahhoz, hogy a következő projekted ezzel tündökölhessen:

• Fedélzeti LiPoly akkumulátor töltő áramkör, így a projektet magaddal viheted. Használj bármilyen 500mAh+ LiPoly vagy LiIon akkumulátort, és szükség esetén töltsd fel a MicroUSB-n keresztül. Két LED jelzi, hogy mikor töltődik és mikor van kész.
• Szabványos 4 pólusú TRRS fejhallgató-csatlakozó. Használj bármilyen "Android" vagy "iPhone" kompatibilis mikrofonos fejhallgatót.
• Kivezetések külső 8Ω-os hangszóróhoz és elektret mikrofonhoz, ha nem akarsz fejhallgatót használni.
• Szintillesztő áramkör, így 2,8V-5V-os logikával is működtethető.
• Rezgőmotoros (zúgó) meghajtó, így zajtalan értesítéseket kaphatsz.
• uFL csatlakozók külső antenna számára
• Jelző LED-ek a tápellátáshoz és a hálózati csatlakoztathatósághoz
• Szabványos SIM becsúsztatható a hátlapon

Önmagában ez a modul nem tud semmit sem csinálni. Szüksége van egy mikrokontrollerre a meghajtásához! Javasoljuk és használjuk az Arduino-t, de bármely 3-5V-os mikrokontroller UART-tal képes parancsokat küldeni és fogadni az RX / TX kivezetéseken keresztül.

A FONA működéséhez még néhány kiegészítőre szükséged lesz. Ezek nem tartoznak a csomaghoz!

• SIM kártya! Egy 2G Mini SIM-kártya szükséges ahhoz, hogy bármit is csinálhass a mobilhálózaton. Az amerikai AT&T már nem árul 2G SIM-kártyákat, a T-Mobile pedig 2020-tól USA-ban leállítja a 2G hálózatát.

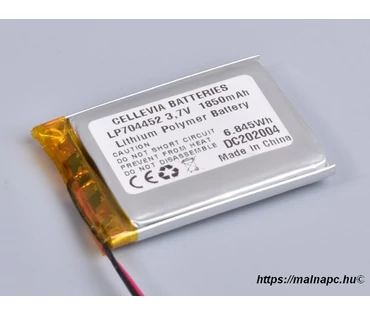

• Lipoly akkumulátor - 500mAh vagy nagyobb! Ez az 500mAh-s akkumulátor, vagy ez az 1200mAh-s nagyszerűen fog működni.
• MicroUSB kábel az akkumulátor töltéséhez.

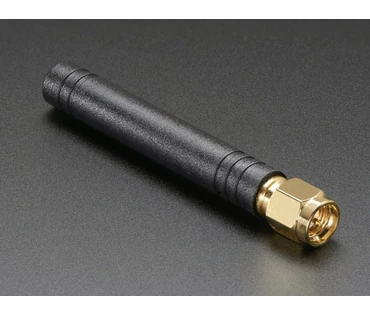

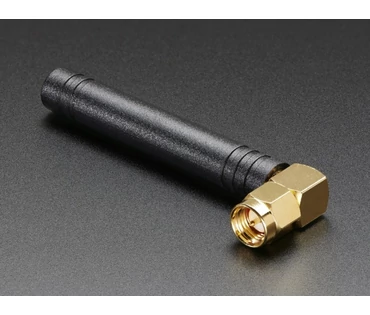

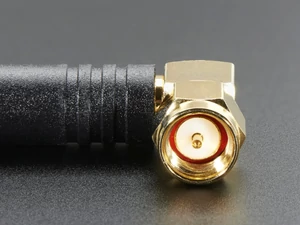

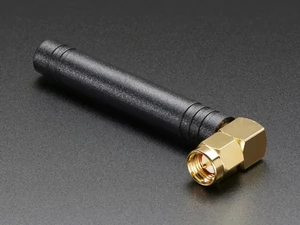

• Külső antenna - ezt a vékony matricás típust szeretik használni, amely közvetlenül csatlakoztatható. Alternatívaként ez az egyenes SMA vagy ez a derékszögű SMA is működik, de szükséged lesz egy uFL-SMA adapterkábelre is, hogy csatlakoztatni tudd az SMA antennádhoz.

Van néhány ajánlott tartozék is. Ezek nem kötelezőek, de jó eséllyel kellenek majd!

• TRRS 4-pólusú fejhallgató - Bármilyen "iPhone" vagy "Android" kompatibilis (de nem iPhone eredeti) fejhallgatónak működnie kell. Mi kb. 10 különbözőt próbáltunk ki, és alapvetően a drágábbak egyszer kényelmesebbek és hangosabbak, de a hivatalos iPhone headset mikrofonunk nem működött.
• Külső mikrofon és hangszóró - Ha közvetlenül a FONA-val akarsz beszélgetni, egy elektret mikrofon és egy mini 8 ohmos hangszóró elég lesz.
• Rezgőmotor - a FONA ezt közvetlenül is meg tudja hajtani, csak forraszd be a mini rezgőmotoros korongot!
• USB konzol kábel - a microUSB csatlakozó csak töltésre szolgál, de egy konzol kábellel közvetlenül csatlakoztatható a modulhoz, ha egy terminálról akar parancsokat küldeni (nagyszerű a teszteléshez és a finomhangoláshoz).

Leírás frissítve 2023.09.13. T/T
