A954 USB - RS232 TTL soros adapter kábel

Ár:
4.490 Ft (3.535 Ft + ÁFA)
Átlagos értékelés: Nem értékelt
Gyártó Adafruit
Elérhetőség: Raktáron
Raktáron = azonnal szállítható!
Saját raktár Raktáron
Raktáron = azonnal szállítható!
Gyártónál Kifogyott
Raktáron = azonnal szállítható!
Cikkszám 52753
Menny.:db
1 munkanapos szállítási idő webshop raktárról
INGYENES kiszállítás minden 50 000 Ft feletti rendelésre
A hely, ahol a tanulás buli!

MálnaSuli

A MálnaSuli a mi virtuális iskolánk, ahol szakmai titkokat osztunk meg veled. Termékeinkhez kapcsolódó oktatási anyagokon és alkalmazási példákon keresztül játszva juthatsz SW és HW ismeretekhez. Sőt, a nálunk vásárolt eszközök felhasználásához igénybe vehető mérnökeink és tanáraink segítsége is.

Leírás

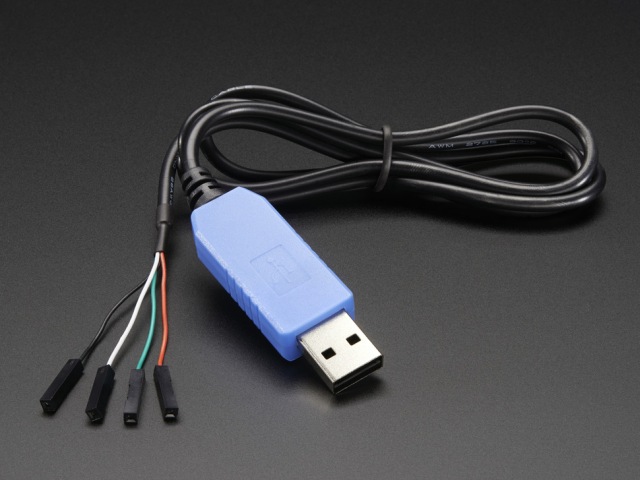

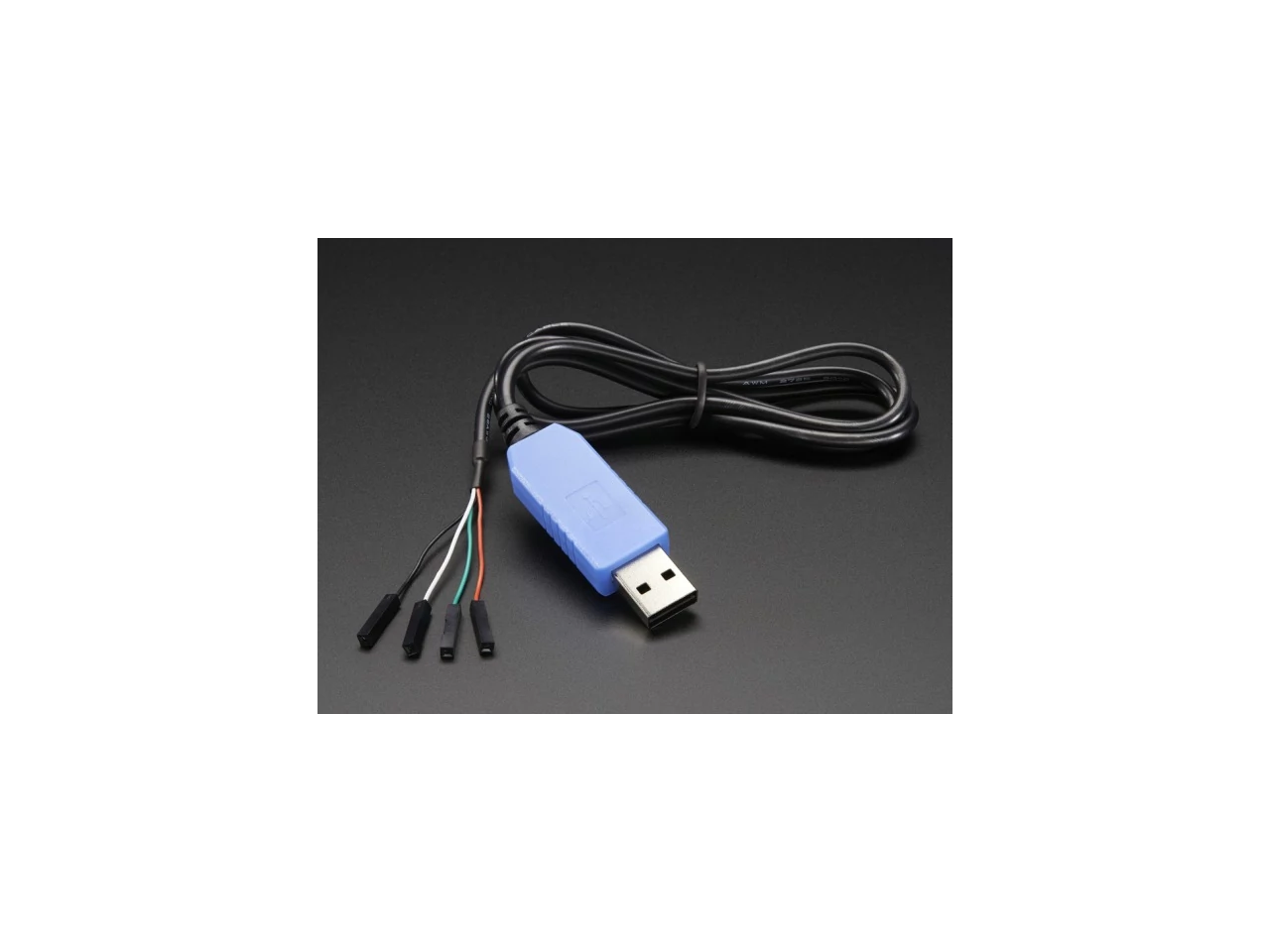

A954 USB - soros TTL átalakító kábel - Debug / konzol kábel Raspberry Pi-hez

Ez a kábel a legegyszerűbb módja, hogy mikrokontrollerhez, Raspberry Pi-hez, vagy WiFi router-hez soros konzol portot csatlakoztass. Az USB csatlakozó belsejében van egy USB - soros átalakító chip, valamint a 36"-os kábel végén található 4 vezeték, vörös - áramellátás, fekete - föld, fehér RX - USB portba és zöld TX - ki az USB portból. Az áramellátásért felelős pin biztosítja az 5V-os, 500mA-es áramot az USB portból, továbbá az RX és TX pinek 3.3V-on üzemelnek, hogy használni lehessen a legáltalánosabb 3.3V-os logikai szintű chipeket.

Mivel a kábel egyik végén különálló pin-ek találhatóak, így remekül használható áramellátáshoz, valamint, hogy egy Raspberry Pi, vagy egy BeagleBone Black hibaelhárító / belépő konzolára csatlakozz. Csatlakoztasd a pineket a leírás szerint, hogy üzemeltesd Pi-det, vagy BBB-det és hogy létrehozd az RX / TX kapcsolatot.

  • Ha Windows 7/8/10-et használsz, nézd meg ezt a tutorialt, a PL2303 és CP2102 driverekhez
  • Ha Mac OS X-et használsz, nézd meg ezt a tutorialt a PL2303 és CP2012 driverekhez
  • Ha Linuxot használsz, semmilyen teendőt sincs, hiszen a driverek már a kernelbe vannak foglalva

Ez a kábel még akkor is jól jöhet, ha WiFi router-t szeretnél hackelni, úgy, hogy egy alternatív operációs rendszert telepítesz, vagy bármilyen 3.3V-os logikai soros porthoz. Használata több szempontból is egyszerűbb egy FTDI kábelnél, mivel a különböző vezetékek különállóan helyezkednek el. Habár a köznyelvben TTL kábelnek nevezzük, valójában technikáját tekintve, ez egy CMOS logika.

Figyelem! Ez a kábel nem alkalmas Arduino újraprogramozására, mint például a Boarduino, MENTA, Monochron, stb, mert nem rendelkezik DTR/RTS vezetékkel, amely a bootloader újrabootolási folyamatát hivatott elindítani. Erre a használatra ajánljuk inkább az FTDI kábelt, vagy FTDI barátot.

Technikai adatok

4 darab vezetékkel rendelkezik: vörös - áram, fekete - föld, fehér RX - USB portba, zöld TX USB portból ki.

  • Piros: +5V (Raspberry Pi GPIO - pin2)
  • Fekete: GND (Raspberry Pi GPIO - pin6)
  • Zöld: TX (Raspberry Pi GPIO 14 - TXD -pin8) 3,3V-os logikai szint!!!
  • Fehér: RX (Raspberry Pi GPIO 15 - RXD - pin10) 3,3V-os logikai szint!!!

Az áramellátásért felelős pin biztosítja az 5V-os, 500mA-es áramot az USB portból, továbbá az RX és TX pinek 3.3V-on üzemelnek, hogy használni lehessen a legáltalánosabb 3.3V-os logikai szintű chipeket.

Változások:

  • 2014 július 1-e óta a kábel PL2303TA chipsettel és ibolyaszinű USB borítással rendelkezik. Korábban PL2303HX chipsetet használt és fekete volt a borítása. Az új 'TA változatú chipek Windows 8 kompatibilisek és sokkal megbízhatóbbak, főleg a váratlan USB lecsatlakozások során.
  • 2016 december 21-e óta a kábelt Prolific, helyett SiLabs CP2012 típusú chipekkel szállítjuk. A SiLabs chipek érezhetően jobban kezelik a drivereket, és megbirkóznak a nagy sebességű és szokatlan adatátvitelekkel. Egyébként a driverek installálási módja és a kábel teljesítménye változatlan.



Konzol kábel használata Raspberry-vel
