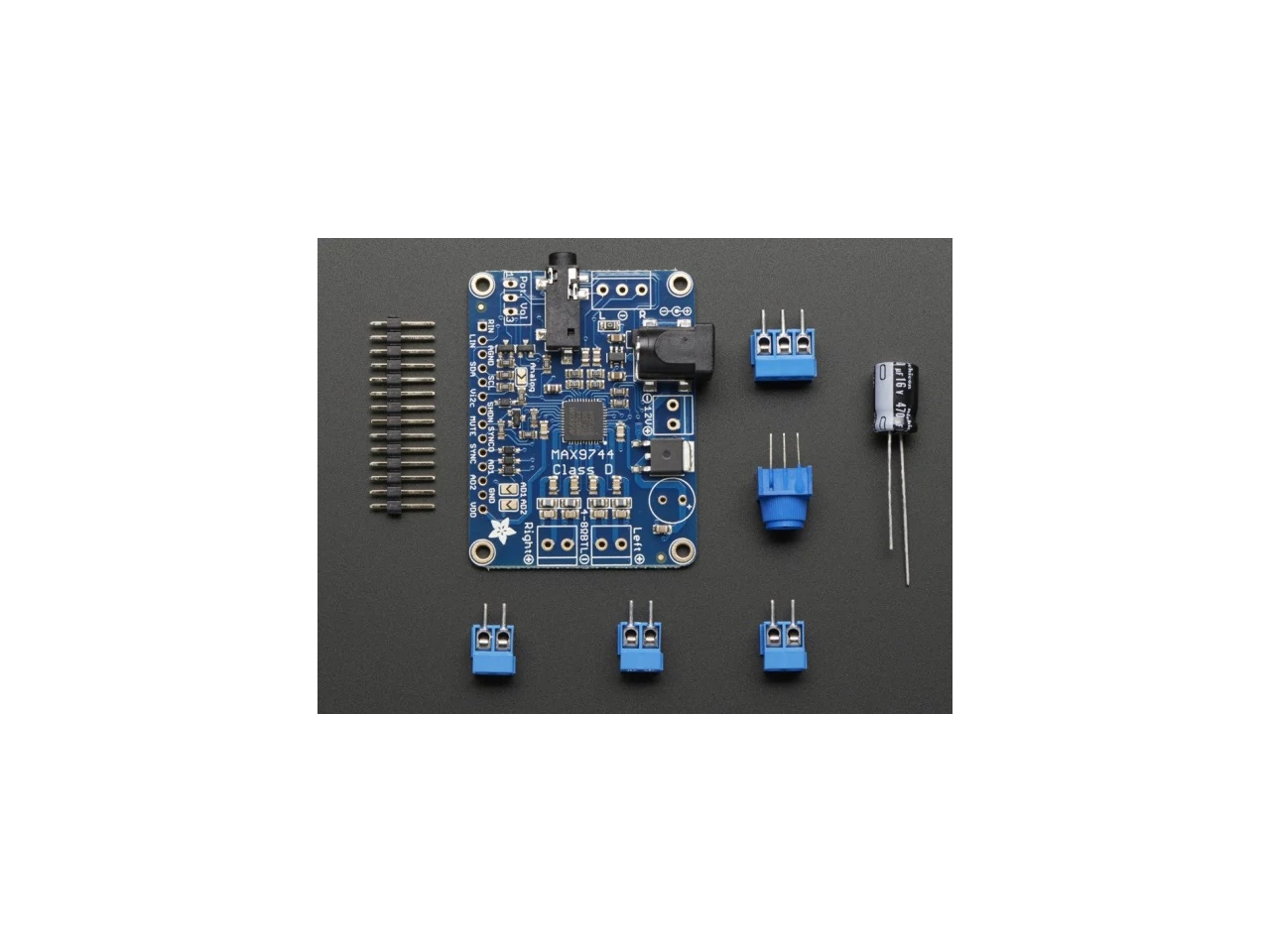

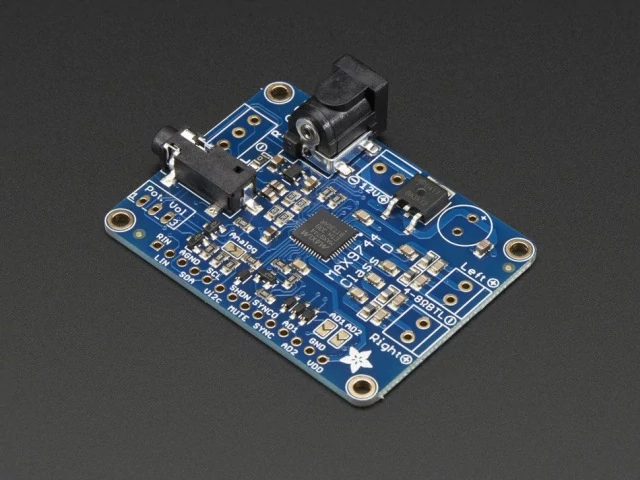

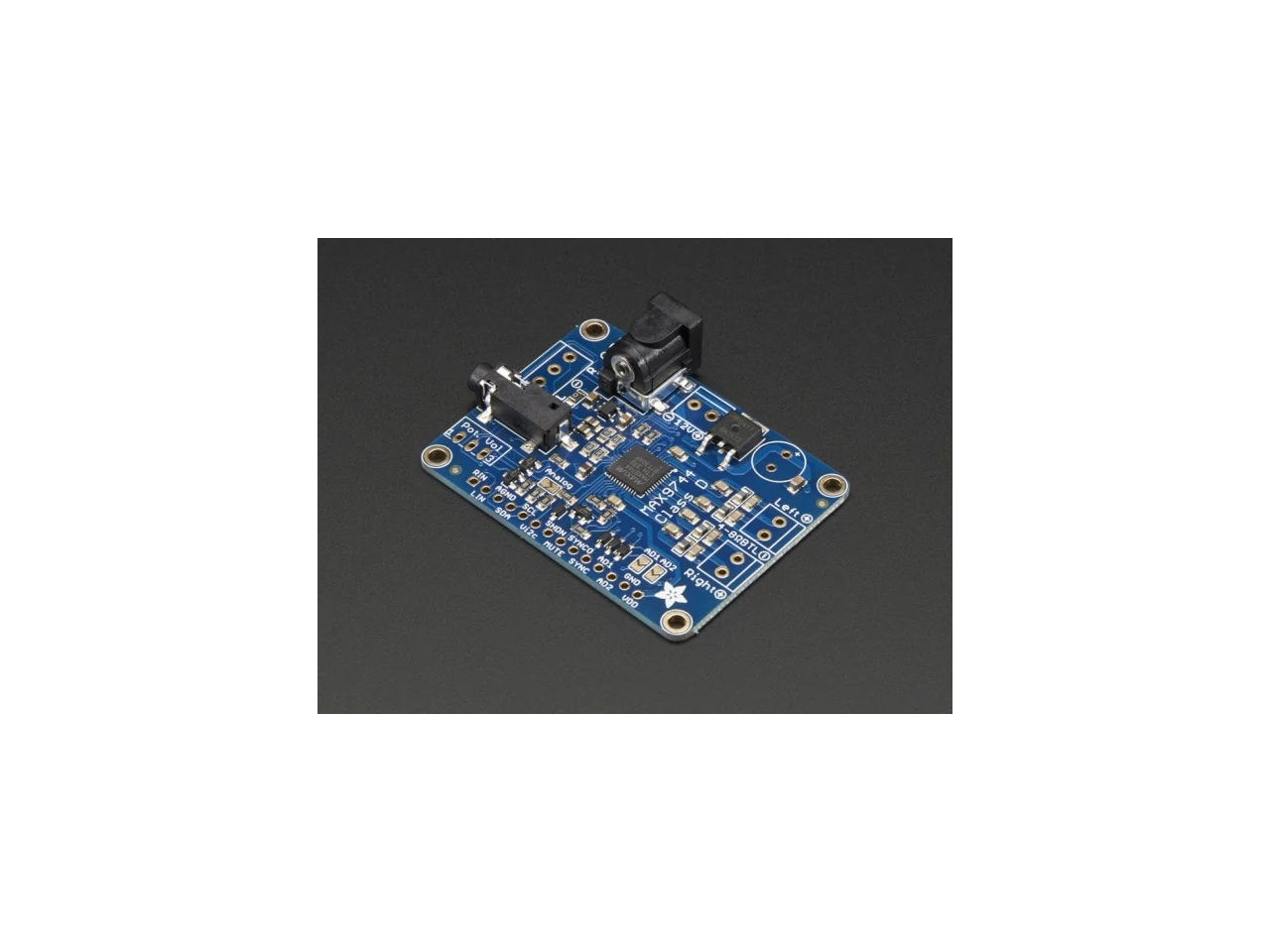

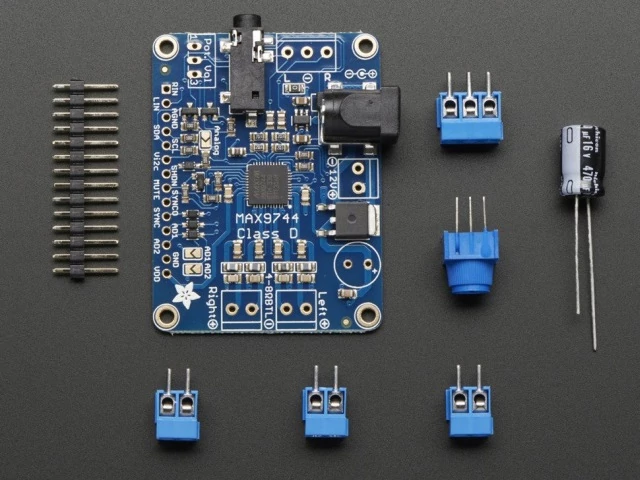

A1752 Stereo 20W Class D Audio Amplifier - MAX9744
Garancia | ![]() |
Átlagos értékelés: | Nem értékelt |
Gyártó | Adafruit |
Raktár 1: | 5 db
Raktár 1: Expressz szállítás vagy átvétel
|
Raktár 2: | 0 db
Raktár 1: Expressz szállítás vagy átvétel
|
Cikkszám | 39378 |
|


Minősített viszonteladó
Leírás
Adafruit 1752 Stereo 20W Class D Audio Amplifier - MAX9744
Nyomd fel a hangerőt ezzel a 20W-os sztereó erősítővel! Ezen a vékony kis áramköri lapkán egy D osztályú sztereó erősítő található 4-8 ohmos impedanciájú hahgszórókhoz, akár 20W-os csatornánkénti teljesítménnyel. Működéséhez 5-12V közötti egyenfeszültségre van szüksége a DC csatlakozón, és sztereó vonalszintű jelre a 3,5 mm-es sztereó jack aljzaton keresztül. Köszönhetően a 'D' osztályú működésnek, rendkívül jó, akár 93%-os a hatásfoka, ezért nincs szüksége hűtőbordákra! Ez lehetővé teszi a hordozható vagy akkumulátoros üzemeltetését. Egy MAX9744 erősítő IC a lelke a panelnek, ami nagyon könnyen kezelhető, egyszerre rendelkezik analóg és digitális hangerőszabályzási lehetőséggel. Használhatsz egy 1KΩ-os potenciométert a hangerő állításához (analóg típusú), vagy akaszd rá a kedvenc mikrokontrolleredet és I2C buszon keresztül vezéreld 64 fokozatban az erősítést (digitális).
A MAX9744 főbb paraméterei:
- Tápellátás 4.5V-14V DC feszültség
- Akár 93%-os hatásfok (88-93% tipikus)
- 20mA nyugalmi áram (vagy 1uA Shutdown állapotban)
- 29.5dB maximális erősítés
- DC vagy AC csatolt vonalszintű bemenet, akár 3Vpp
- Szűrő nélküli szórt spektrumú moduláció a hangszóró kábelek által kibocsátott RF zavarok csökkentéséért
- 20W-os sztereó kimenet (4Ω, VDD = 12V, THD + N = 10%)
- Alacsony 0,04% teljes harmonikus torzítás THD + N
- Integrált Click-and-Pop elnyomás
- Rövidzárlat és hőmegfutás elleni védelem
Fordítás frissítve 2022.08.20 T/P
