A2345 RGB Matrix HAT & RTC for Raspberry Pi - Mini Kit
| Garancia |  |
| Átlagos értékelés: | Nem értékelt |
| Gyártó | Adafruit |
| Raktár 1: | 3 db
Raktár 1: Expressz szállítás vagy átvétel
|
| Raktár 2: | 0 db
Raktár 1: Expressz szállítás vagy átvétel
|
| Cikkszám | 38115 |
|
|
|
Minősített viszonteladó
Leírás

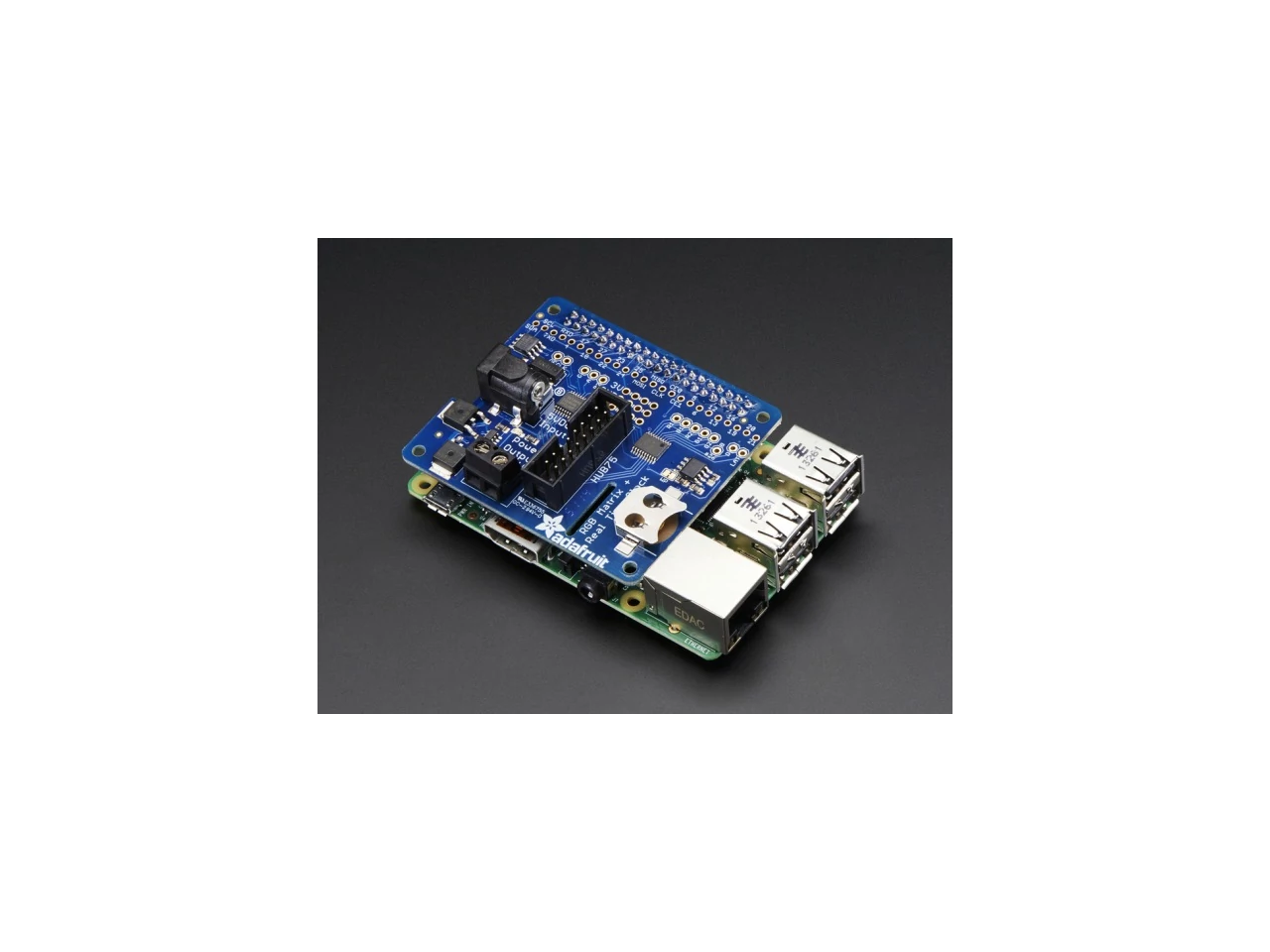

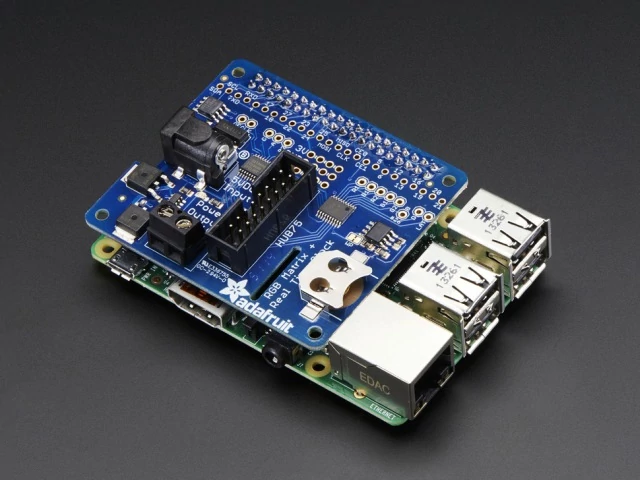

Adafruit 2345 RGB Matrix HAT & RTC for Raspberry Pi segítségével mostantól káprázatos kijelzőt hozhatsz létre a Raspberry Pi Model Zero/A+/B+/Pi 2/3/Pi 4 vagy Pi 5 modelleddel. Ez a HAT csatlakoztatható a Pi-dhez, és szuper egyszerűvé teszi az olyan RGB mátrixok vezérlését, mint amilyeneket a boltban tartunk, és könnyedén létrehozhatsz egy színes gördülő kijelzőt vagy mini LED-falat.
Ez az eddigi egyik legjobb HAT, tele jó néhány igazán nagyszerű áramkörrel. Hadd részletezzük az előnyeit:
- Egyszerű kialakítás - csatlakoztasd a tápellátást, majd az IDC-kábelt és futtasd Python-kódunkat!
- Tápvédelmi áramkör - egy 5V-os 4A-es fali adaptert csatlakoztathatsz a HAT panelhez, és az automatikusan védelmet nyújt a fordított polaritású, valamint túl magas, vagy túl alacsony feszültségek ellen. Hurrá! Végre védve vagyunk összeállításunk véletlen téves bekötésének pusztító hatásától.
- Fedélzeti szintváltók a RasPi 3,3V-os feszültségének 5,0V-os logikára történő átalakításához a tiszta és hibamentes mátrix meghajtáshoz.
- A DS1307 Real Time Clock képes nyomon követni a valós időt, még akkor is, ha a Pi éppen újraindul, vagy ki van kapcsolva. Ez lehetővé teszi, hogy mindig a pontos időt tudjuk megjeleníteni, internet kapcsolat nélkül is.

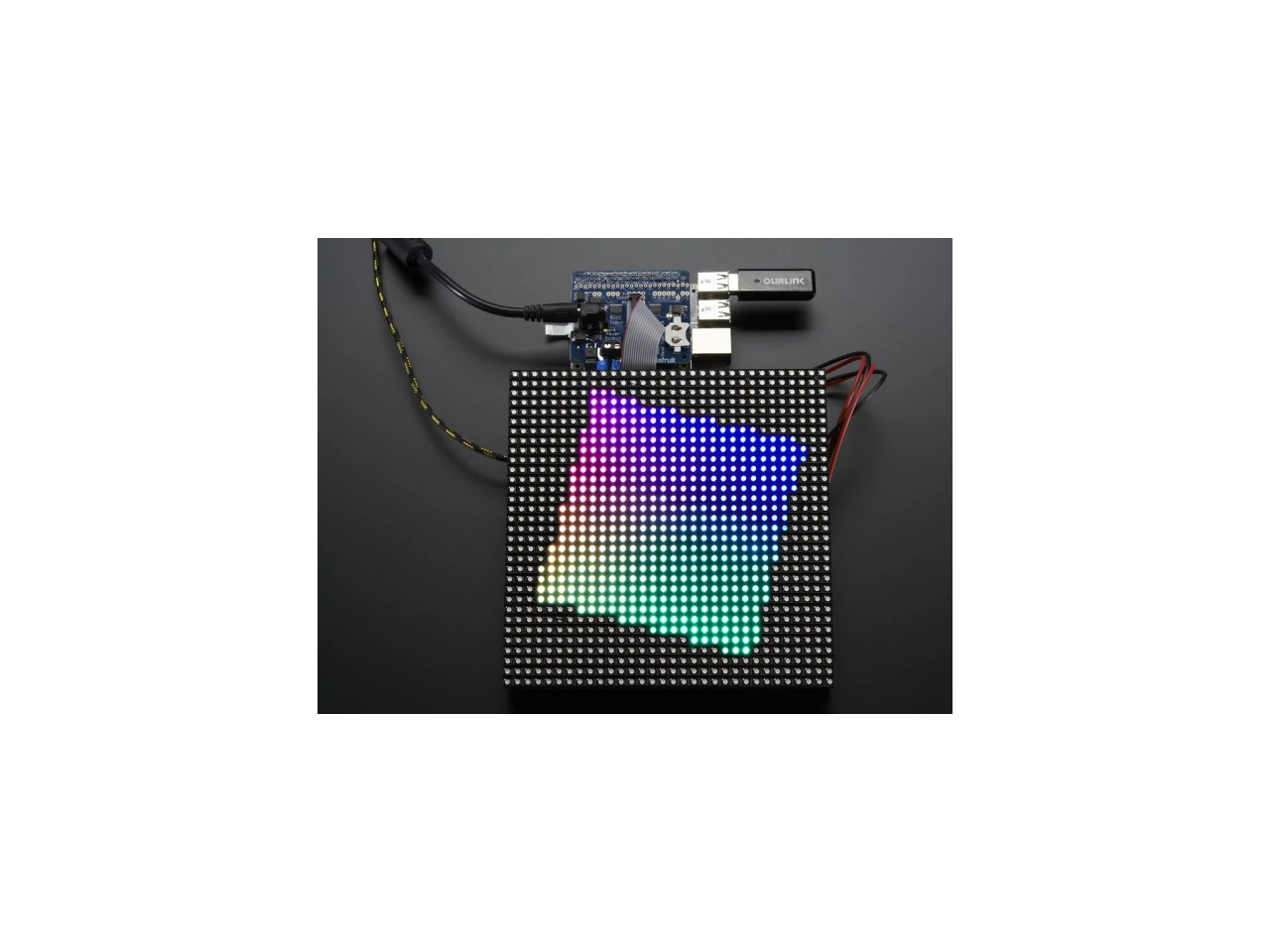

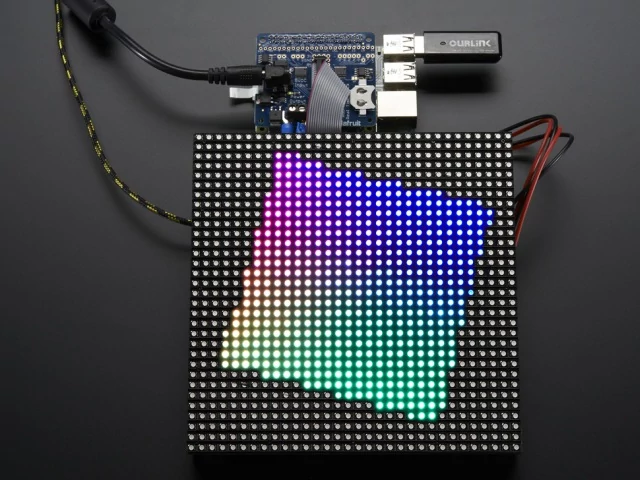

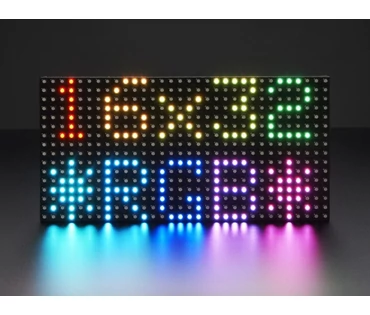

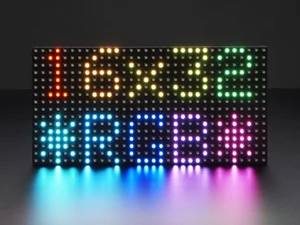

A HAT működik bármelyik Adafruit gyártmányú 16x32, 32x32, 32x64 vagy 64x64 HUB75 csatlakozós RGB LED mátrixszal. Akár több mátrix is összekapcsolható egy hosszabb kijelzőhöz. Annyi mátrixot láncolhatsz össze, amennyit csak akarsz, de minél nagyobb a kijelző, annál nehezebb kezelni a Pi számára, ezt tartsd szem előtt! Nem ajánljuk a 64x128 pixelesnél nagyobb összeállításokat.
2018 októberétől már olyan verziót is árulunk, amely 64x64 pixeles mátrixokkal használható, amelyek 'E' címtűvel rendelkeznek!
Kérjük, vedd figyelembe: ez a HAT csak HUB75 típusú RGB mátrixokkal használható. Nem használható NeoPixel, DotStar vagy más "címezhető" LED-ekkel.

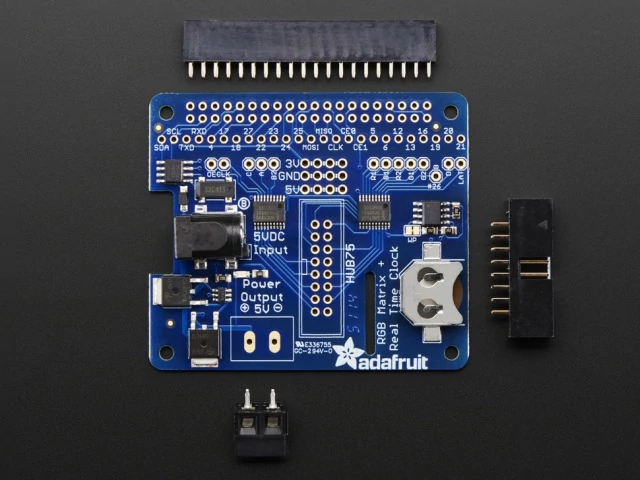

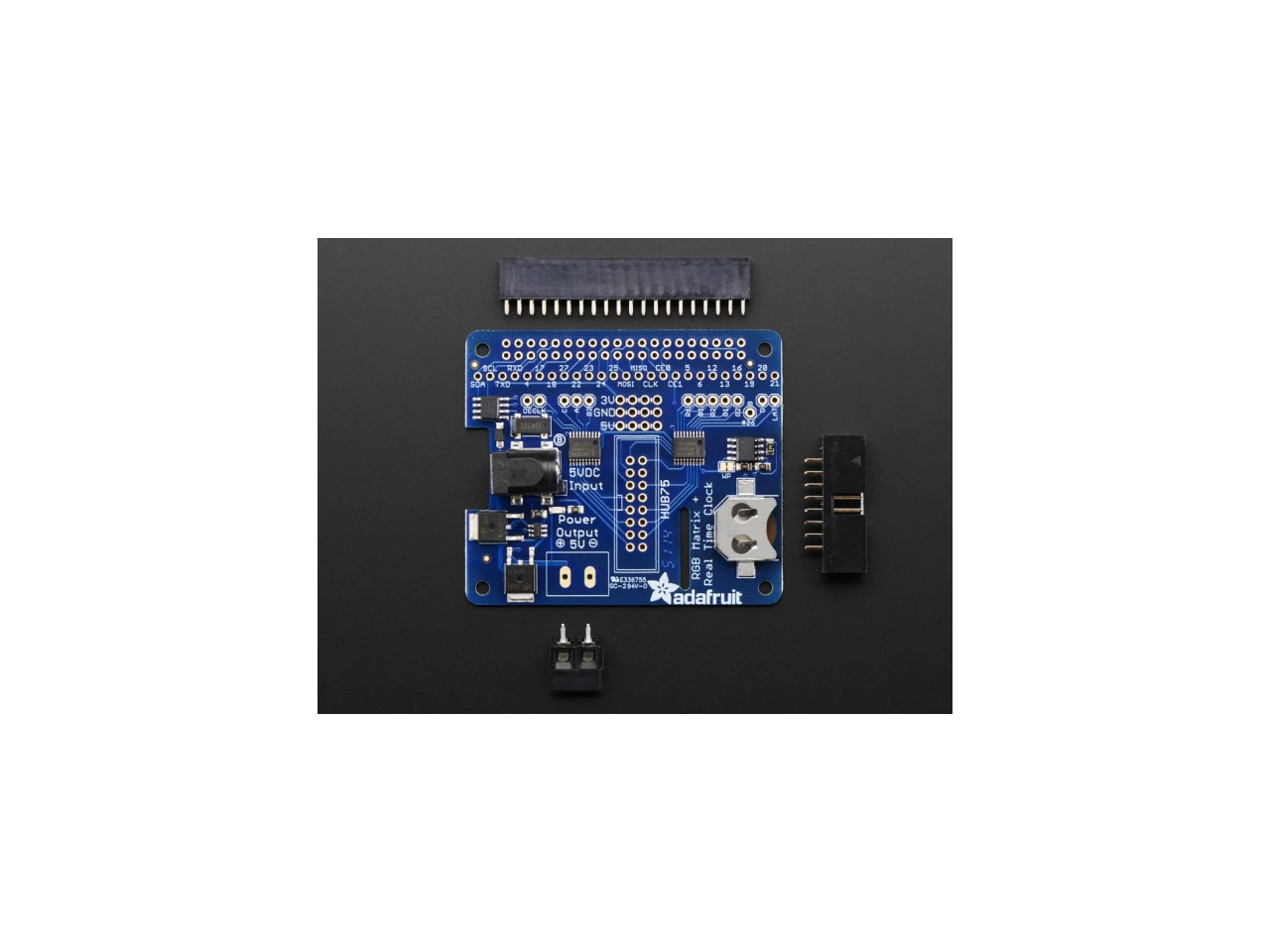

Minden megrendeléshez tartozik egy HAT NYÁK, az összes felületre szerelt alkatrésszel, egy 2x20-as hüvelysáv csatlakozóval, egy 2 tűs csatlakozóblokkal és egy 2x8-as IDC csatlakozóval. A CR1220-as elem a légi szállítás megkönnyítése érdekében nincs a csomagban, ezt külön kell beszerezni hozzá, ha szeretnéd használni a valós idejű órát.
Az RGB mátrix nem tartozék, kérjük, nézd meg a választékunkat!

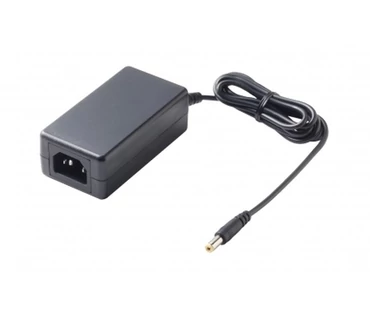

Magának a mátrixnak a táplálásához egy 5V-os tápegységre is szükség van, amely nem tartozék. A Pi nem képes erre a nagy áramok miatt. A mátrix beállításának maximális áramának kiszámításához szorozza meg az összes láncolt mátrix szélességét 0,12-vel : Egy 32 pixel széles mátrixnak 32*0,12 = 3,85A-ra van szüksége, így válasszon egy 5V-os 4A-es tápegységet.
A Raspberry Pi-t nem tartalmazza a csomag (de van a boltban, így bármelyik 2x20-as csatlakozóval rendelkező Pi-vel működik!).
Néhány könnyű forrasztás szükséges ahhoz, hogy a fejléceket a Pi-hez csatlakoztasd. Forrasztópáka és forraszanyag szükséges, de ez nem egy bonyolult forrasztási munka, és a legtöbb kezdő is meg tudja csinálni körülbelül 15 perc alatt.
Leírás frissítve 2024.04.12 T/T
