A420 RGB LED 16x32 matrix panel

Adafruit 420 RGB LED 16x32 mátrix panel

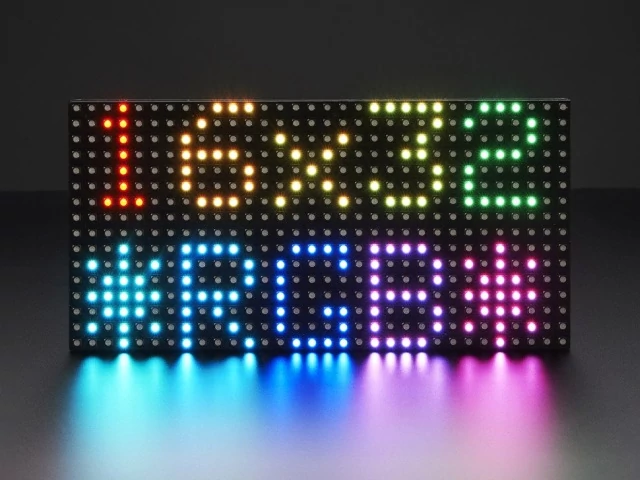

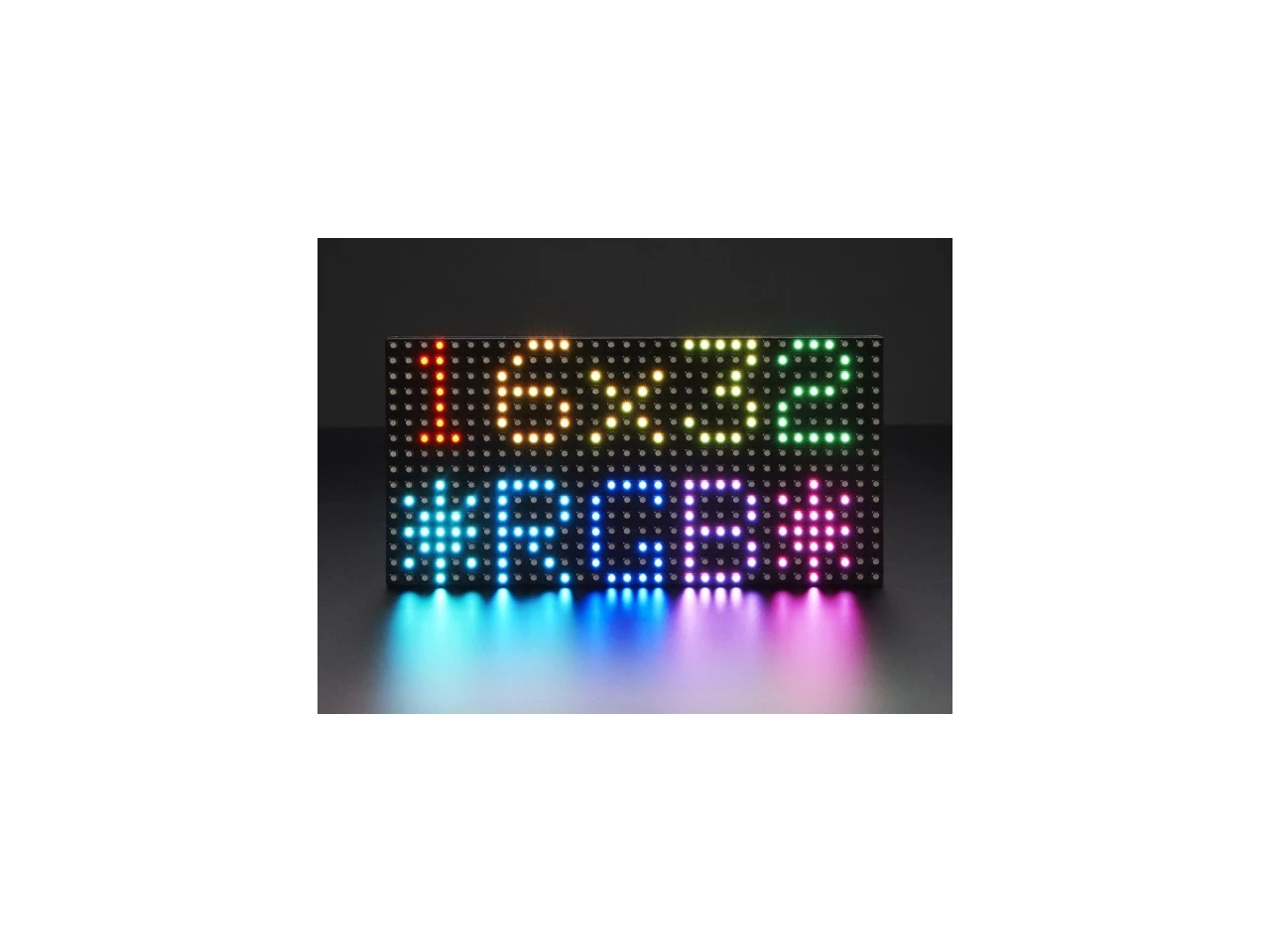

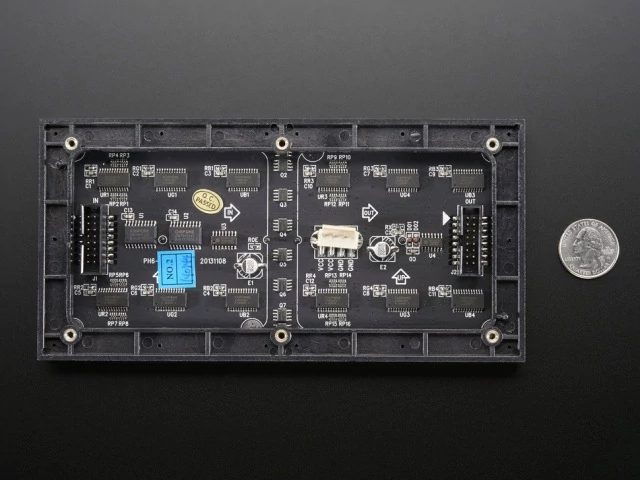

Vigyél egy kis Times Square hangulatot otthonodba ezzel a 16x32-es RGB LED mátrix kijelzővel! Általában ezeket a panelek használják a videó falakhoz, New Yorkban a buszok oldalán és a buszmegállókban láthatunk rajtuk animációkat és rövid videó klipeket. 512 darab hihetetlenül fényes RGB LED rendezett, 16x32-es rácsban az előlapon. A hátoldalon egy PCB, két IDC csatlakozó (egy bemenet, egy kimenet, mivel elméletileg láncba köthetőek) és 12 darab 16 bites latch található, amelyek lehetővé teszik a képernyő meghajtását egy 1:8-as beolvasási sebességgel.

Ezek a kijelzők 'láncba fűzhetőek' - az egyik kimenete csatlakozik a következő bemenetéhez - de az Arduinoink sajnos nem támogatják ezt afunkciót (még). Nagyobb sebességű processzora és több RAM-ra van hozzá szükség, mint ami az Arduino-ban van!

Kiváncsi vagy miként hajthatod megy egy Arduino Uno-val? Tekintsd meg a részleteket az Adafruit tudástárában!

A gyártó által megadott műszaki paraméterek:

Méretek: 192mm x 96mm x 12mm (7.6' x 3.8' x 0.5')

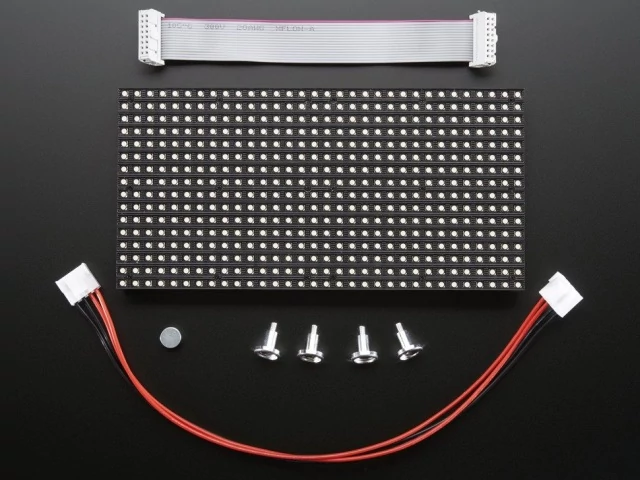

Panel súlya IDC és tápkábellel: 170 g
Tápigény: DC5V szabályozott, 2.5A max (összes LED bekapcsolva)
Bemenet: 5V-os logikai
Fényerő: 2000 mcd/ LED 6mm-es osztásonként
1/8 scan rate
Beltéri használatra, 150°-os láthatóság
A panelek láncba fűzhetőek, kimenet a bemenethez - az Arduino egyenlőre ezt nem támogatja
