A166 Nyomásérzékeny ellenállás (FSR szenzor) Interlink 402

Ár:
2.990 Ft (2.354 Ft + ÁFA)
Átlagos értékelés: Nem értékelt
Gyártó Adafruit
Raktár 1: Raktáron
Raktáron = azonnal szállítható!
Raktár 2: 0 db
Raktáron = azonnal szállítható!
Cikkszám 44230
Menny.:db
GLS 24H szállítás
Személyes átvétel lehetősége
Tudod, hogy ez mit jelent?

Minősített viszonteladó

A Raspberry Pi Alapítvány által minősített viszonteladók (Approved Resellerek) biztosítják, hogy a termékek a gyártótól a legrövidebb úton a végfelhasználókhoz jussanak. Ez egyben garancia a termékek eredetére, minőségére, árára és a terméktámogatásra is.

Leírás

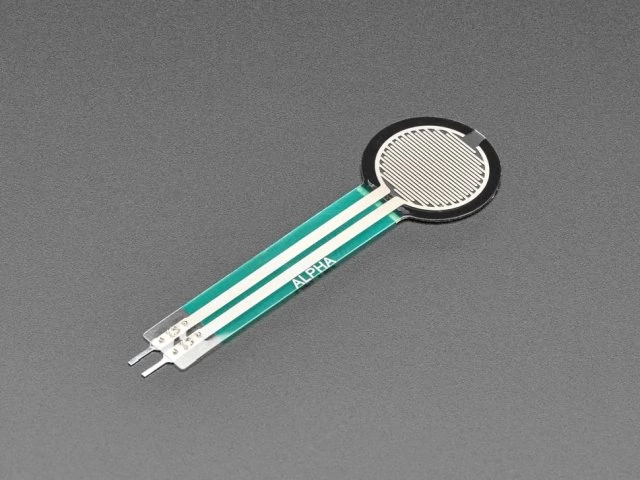

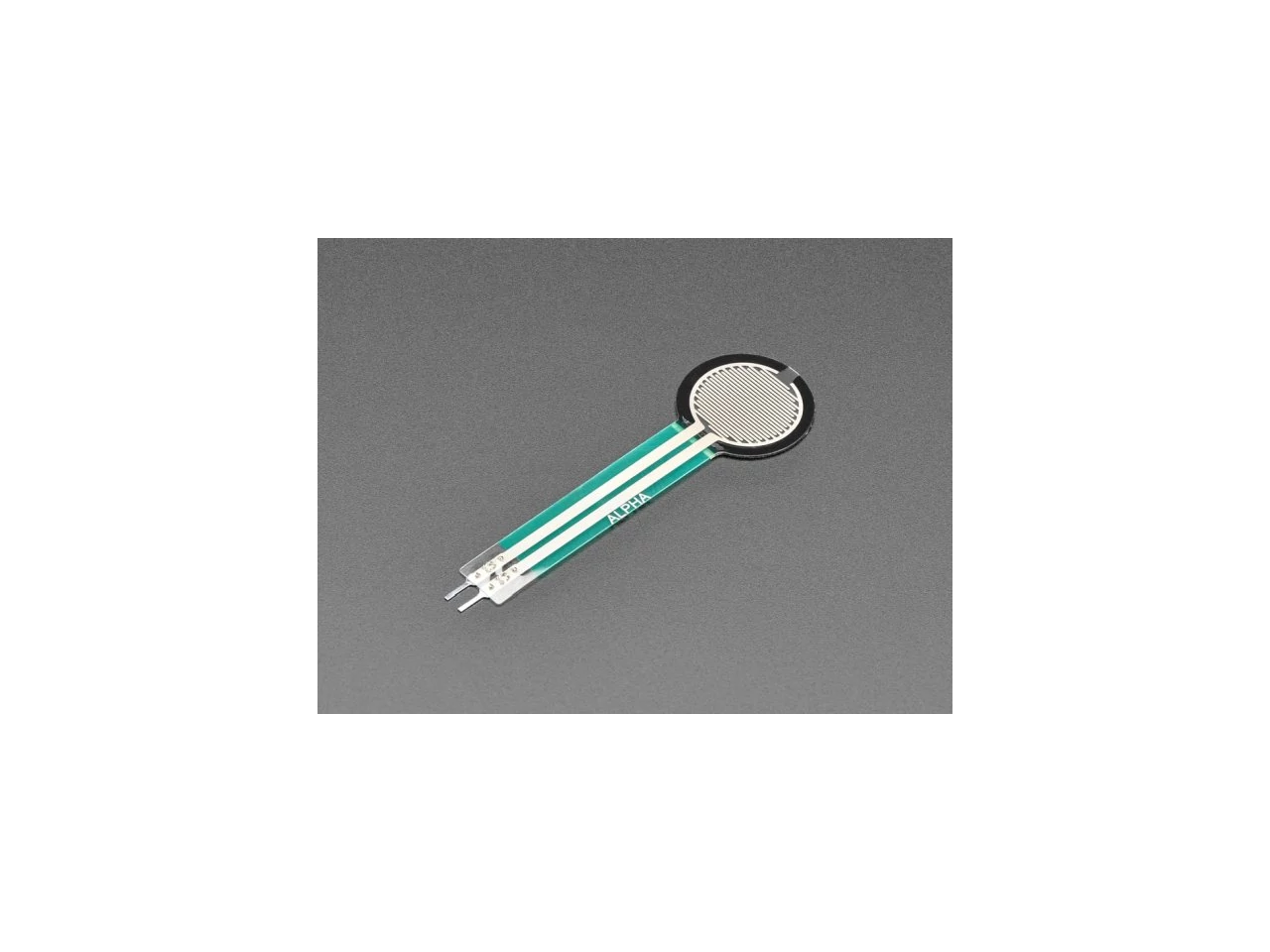

A166 Nyomásérzékeny ellenállás (FSR szenzor) Interlink 402

Kerek erő érzékeny ellenállás (FSR) - Interlink 402

Az FSR-ek olyan szenzorok, melyek képesek érzékelni a fizikai nyomást, szorítást, préselést és alkalmasak még tömeg mérésére is. Használatuk egyszerű, az áruk pedig alacsony. Ez a szenzor egy Interlink 402-es típusú FSR, 1/2 -es átmérőjű érzékelő felülettel.

Az FSR-ek tulajdonképpen olyan ellenállások, melyek a rájuk gyakorolt nyomás hatására változtatják meg rezisztív értéküket, ?-ban kifejezve. Habár ezek a szenzorok olcsók és könnyen használhatóak, sajnos nem túl pontosak. Még két szenzor között is igen magas, akár 10%-os is lehet az eltérés. Tehát mikor FSR-ekkel dolgozol, az általuk kapott értékeket tekintsd csak tájékoztató jellegűeknek. Ugyan képesek tömeg mérésére is, mégsem jó ötlet velük tömeget meghatározni, pontatlanságukból adódóan.

Az FSR-ek műanyagból készülnek és a csatlakozó felületüket egy igen finom anyag alkotja. A legjobb módja, hogy csatlakoztasd ezeket az eszközöket, ha szimplán bedugod, őket egy breadboard-ba, vagy ha szorító típusú csatlakozókat használsz, mint például krokodil csatlakozó/csipesz, csatlakozó aljzat, vagy terminal blokk/sorkapocs. Lehetőséged van arra is, hogy forrasztással rögzítsd a szenzort, de ha rossz minőségű forrasztó anyagot használsz, vagy nem vagy elég gyors, nagyon könnyen elolvadhat a műanyag és úgy tönkre is teszed az FSR-t! Tehát a forrasztással csak abban az esetben próbálkozz, ha tényleg biztos vagy a dolgodban és megvannak a megfelelő eszközeid, illetve képességeid hozzá!

Tutorial videókért, kábelezési diagrammokért, példa kódokért, illetve projekt ötletekért keresd fel az FSR tutorial oldalát!

Technikai adatok

  • Hosszúság: 56.77mm / 2.35in
  • Szélesség: 18.48mm / 0.73in
  • Vastagság: 0.55mm / 0.02in
  • Tömeg: 0.26g / 0.01oz

Force (lb) Force (N) FSR Resistance
(FSR + R) ?
Current thru FSR+R
Voltage across R
None None
Infinite
Infinite!
0 mA
0V
0.04 lb 0.2 N
30K?
40 K?
0.13 mA
1.3 V
0.22 lb 1 N
6 K?
16 K?
0.31 mA
3.1 V
2.2 lb 10 N
1 K?
11 K?
0.45 mA
4.5 V
22 lb 100 N
250 ?
10.25 K?
0.49 mA
4.9 V
