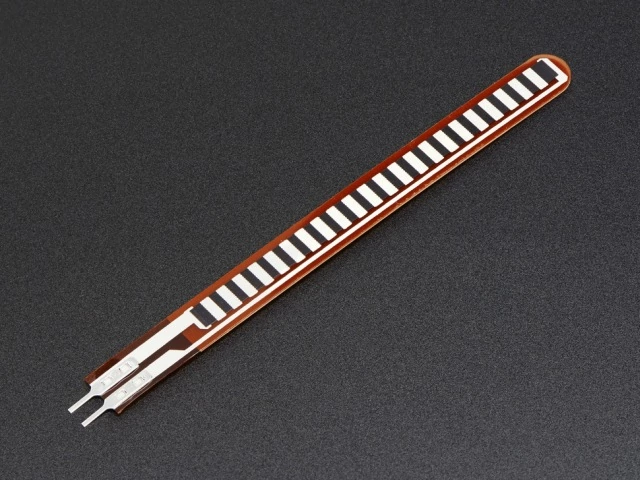

A1070 Short Flex/Bend Sensor - hajlítás érzékelő

Adafruit 1070 Short Flex/Bend Sensor - egyirányú hajlítás érzékelő (rövid változat)

Ez a kis szenzor képes érzékelni az egyirányú elhajlást. Népszerűségét a Nintendonak köszönheti, a PowerGlove-ban való alkalmazása miatt.

Használata rendkívül egyszerű, tulajdonképpen ez az érzékelő nem más, mint egy kis ellenállás, melynek nagysága aszerint változik, hogy mennyire van meghajlítva. Nyugalmi állapotban az alap ellenállás körülbelül 25k?. Amikor teljes mértékben meg van hajlítva az ellenállása eléri a 100k?-ot. Rendkívül hasonló az FSR-ekhez, szóval kezdésként nyugodtan nézd meg ezt a tutorialt. Használhatsz hozzá egy mikrokontrollert analóg bemenettel (húzó ellenállással), vagy digitális bemenettel, egy 0.1uF-es kondenzátorral, RC időzítéshez.

A szenzor alsó része (ahol a pinek is találhatóak) nagyon finoman van kialakítva, ezért fontos, hogy figyelj oda a megfelelő rögzítésre, nehogy megsérüljön az eszközöd. Nem megfelelő rögzítés esetén akár ki is szakadhatnak a csatlakozók.

Technikai adatok

Méret:

• ellenállás alapállapotban: kb. 25kOhm
• ellenállás meghajlított állapotban: kb. 100kOhm
• hosszúság: 77.57mm/3.054in
• szélesség: 6.41mm/0.2525in
• vastagság: 0.48mm/0.019in
• súly: 0.27g/0.0095oz
