Revolt Ninja box for Pi 5 M.2 HAT
| Garancia |  |
| Átlagos értékelés: | Nem értékelt |
| Gyártó | Revolt |
| Raktár 1: | Raktáron
Raktár 1: Expressz szállítás vagy átvétel
|
| Raktár 2: | 0 db
Raktár 1: Expressz szállítás vagy átvétel
|
| Cikkszám | 55505 |
|
|
|
Minősített viszonteladó
Leírás
Revolt Ninja box for Pi 5 M.2 HAT: Végre egy doboz, amibe elfér kedvenc Raspberry Pi 5-ös alaplapunk és a gyári M.2 HAT SSD bővítő panel egy hozzá illeszkedő 2230-as vagy 2242-es méretű SSD-vel egyetemben. Sőt, még a Raspberry Pi Active Cooler vagy a Argon THRML 30mm Active Cooler is elhelyezhető a házon belül és mindez szinte ugyanakkora méretben, mint egy korábbi Pi 4-es Ninja ház! Mindössze 1,5mm-rel nőtt a ház magassága. Tehát még egyszer, ebbe a dobozba a Raspberry Pi 5-ös alaplap + M.2 HAT + M.2 NVMe SSD + Active cooler együttesen elfér és még jól is néz ki.
Ezt a minden oldalról csillogóan átlátszó plexi házat a nindzsa harcosok dobócsillaga ihlette felső szellőző nyílással láttuk el.
Nem kompatibilis a korábbi Raspberry Pi verziókkal!
A plexi lapok gyárilag karcolás elleni védőfóliákkal lettek ellátva, amiket összeszerelés előtt le kell húzni (körömmel megkaparhatóak)!
Összeszereléshez a dobozhoz mellékelt fém csavarokat és távtartókat kell használni. Az M.2 HAT-hez gyárilag adott műanyag szerelvények nem alkalmasak erre.

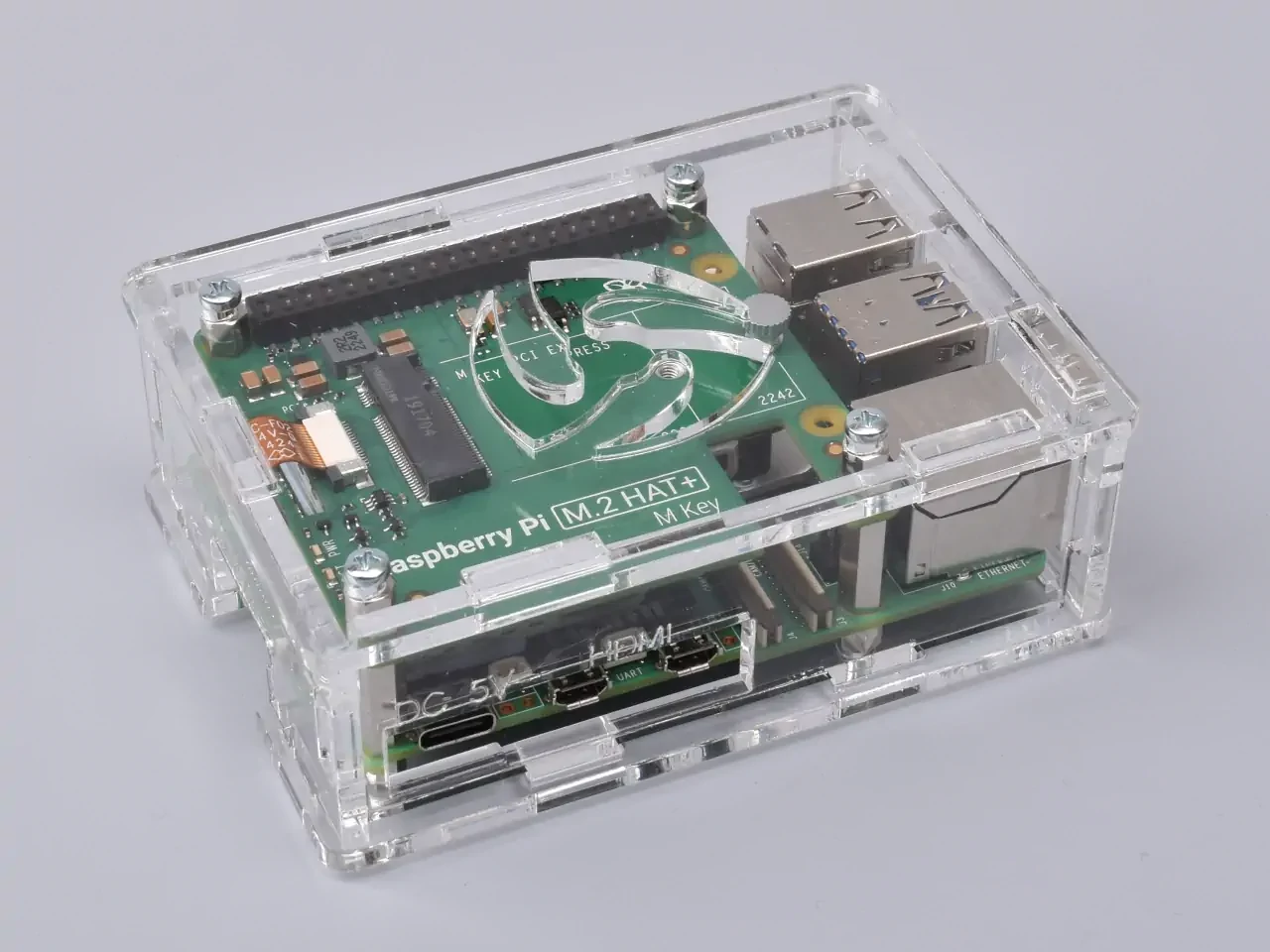

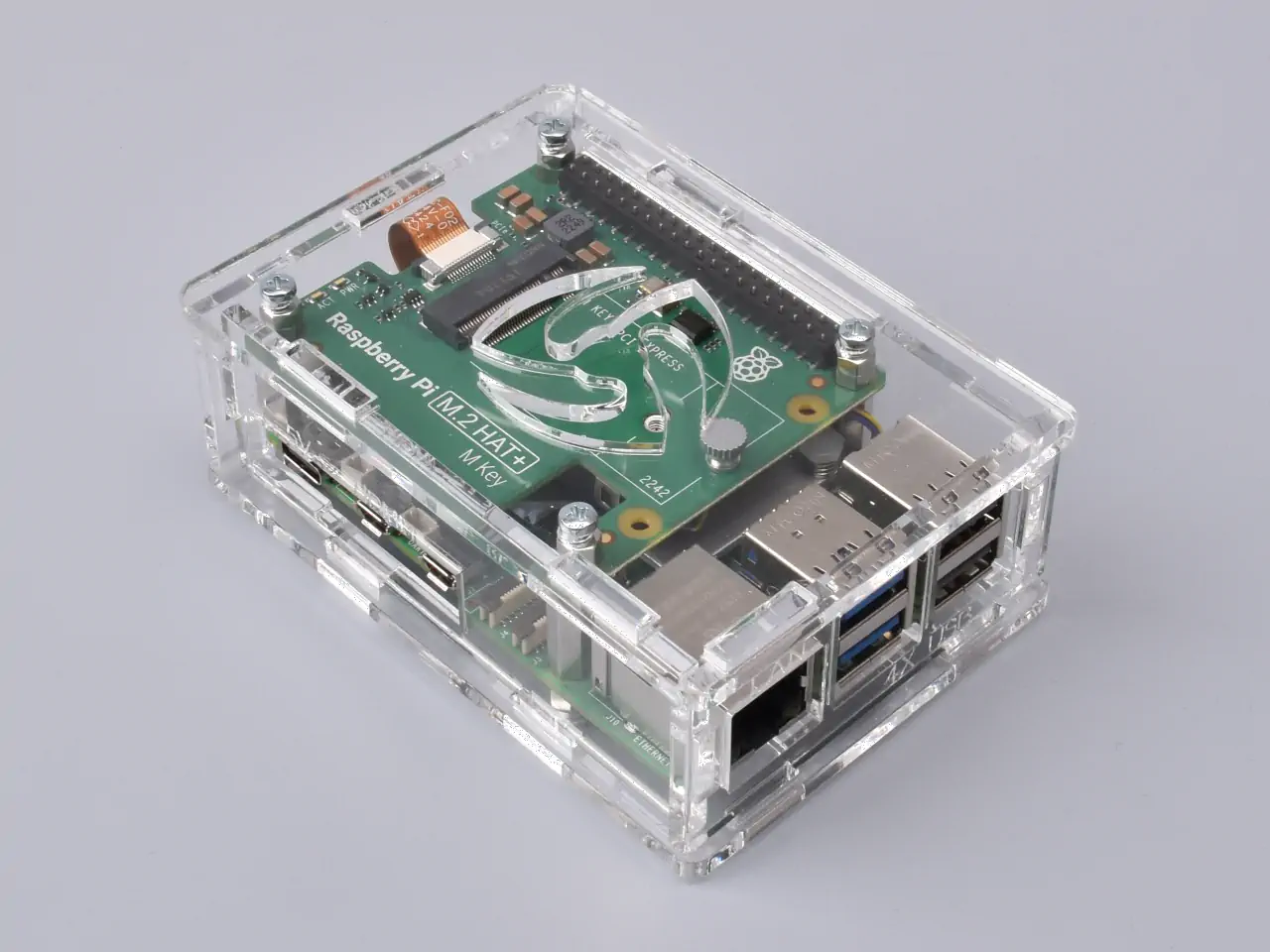

A képen a szemléletesség kedvéért összeszerelt állapotban, de NVMe SSD nélkül, alaplappal, M.2 HAT-el és Raspberry Pi Active Cooler kiegészítővel látható a termék. Természetesen ezeket külön kell megvásárolni, a feltüntetett vételár csak a dobozra vonatkozik!
A doboz összeszerelésének lépései:
- Távolítsd el a plexi lapok minden oldaláról a védőfóliákat (körömmel megkaparhatóak). Kristálytiszta áttetsző lapokat kell kapnod.
- Ha használsz Active Coolert, szereld azt az alaplapra és ellenőrizd a működését.
- A Raspberry Pi panel szélein található 4 rögzítő furatba szereld be a távtartókat úgy, hogy a panel alján 4 rövid menetes, felső részén pedig négy hosszabb furatos darab legyen.
- Csatlakoztasd a HAT panelt a Pi-re és rögzítsd fentről a 4 megmaradt rövid, menetes távtartóval.
- Csavarozd fel az alsó plexi lapot, de ne húzd meg a csavarokat, legyed kicsit lötyögős.
- Illeszd be a két hosszabb oldallapot, majd billentsd a helyére a két rövidebbet is úgy, hogy a feliratok és kivágások megfelelően álljanak.
- Helyezd fel a tetőlapot és a maradék 4 csavarral rögzítsd. Óvatosan húzd meg az alsó csavarokat is. Kész vagy.
Leírás frissítve 2025.01.31 T/T
