Raspberry Pi M.2 HAT

Raspberry Pi M.2 HAT+ adapter panel lehetővé teszi M.2 perifériák, például NVMe meghajtók és AI gyorsítók csatlakoztatását a Raspberry Pi 5 PCIe 2.0 interfészéhez, akár 500 MB/s-os adatátviteli sebességgel.

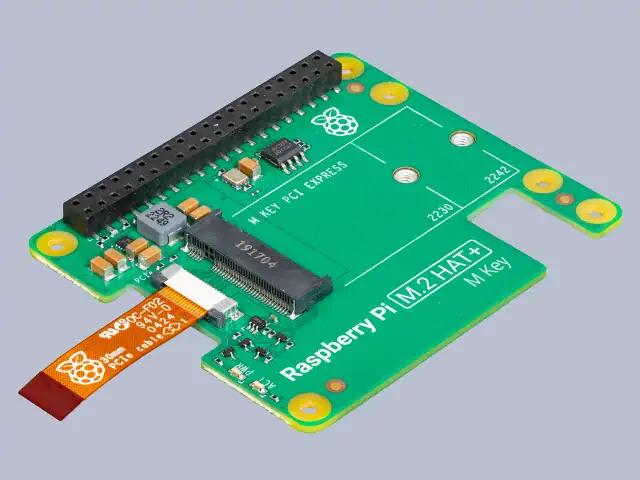

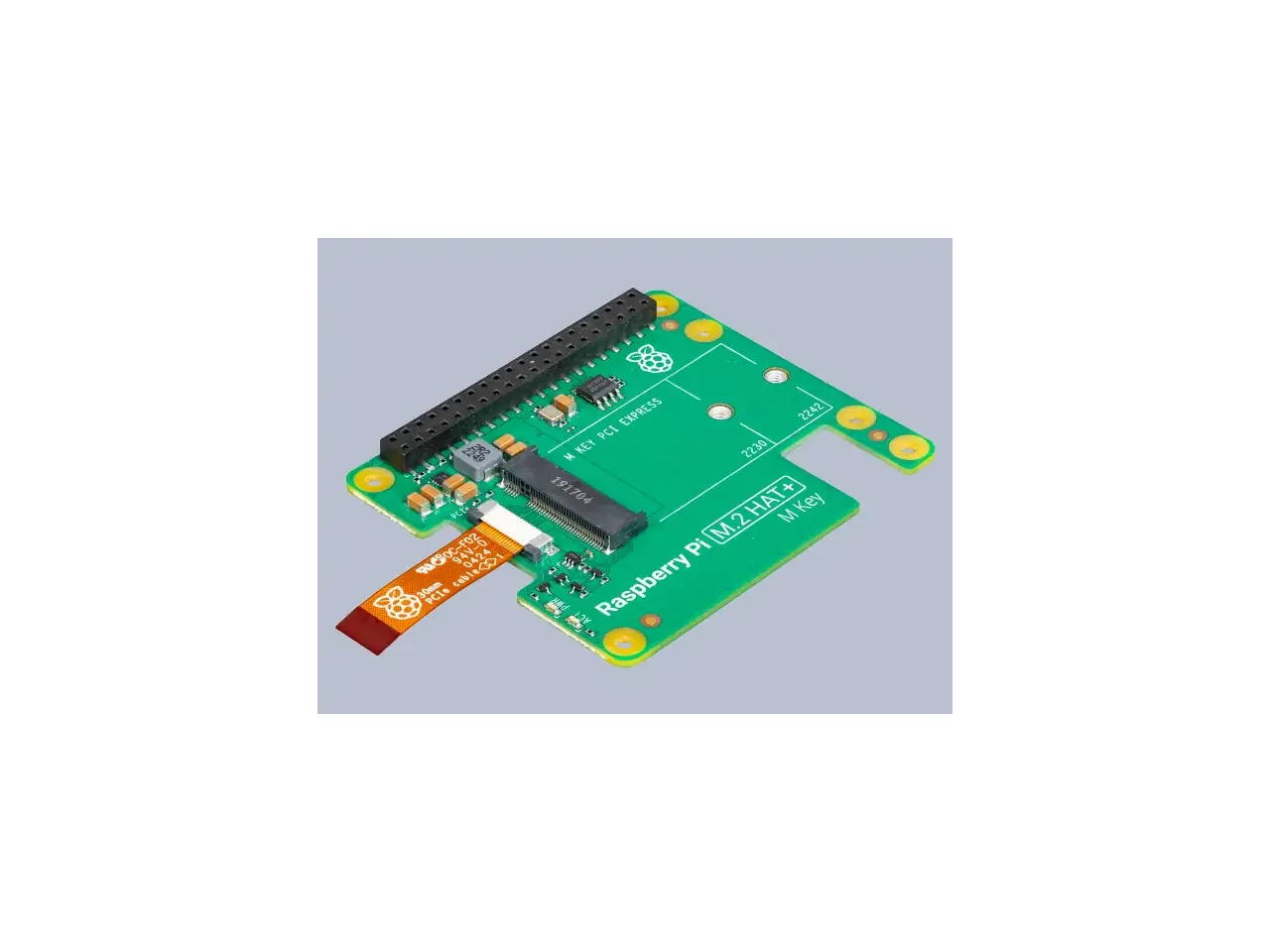

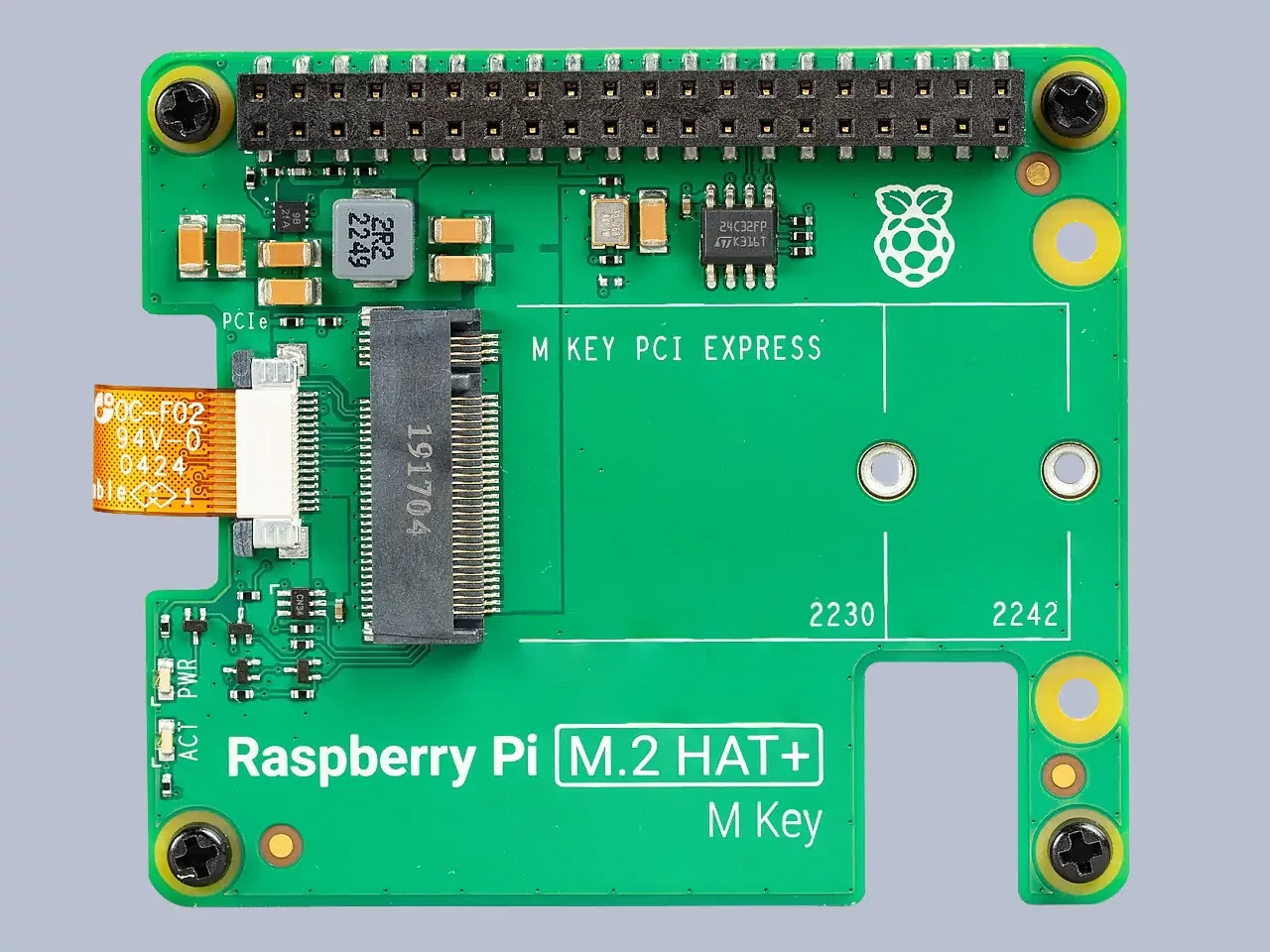

A Raspberry Pi 5 egyik legizgalmasabb újdonsága az egysávos PCI Express 2.0 interfész, amit gyors perifériák támogatására szántak. Egy 16 tűs, 0.5 mm-es osztású FPC-csatlakozó található a Raspberry Pi 5-ös kártyák bal oldalán, amin keresztül hozzáférhető a PCI Express 2.0 csatlakozó. Az M.2 HAT+ M Key egy mechanikus adapterlap, amely átalakítja ezt a csatlakozót az M.2 szabvány egy részhalmazára. Támogatja az M.2 M key M edge csatlakozóval rendelkező eszközöket, a 2230 és 2242 formátumok esetében. A csatlakoztatott M.2 eszközök akár 3A-es áramellátására is képes.

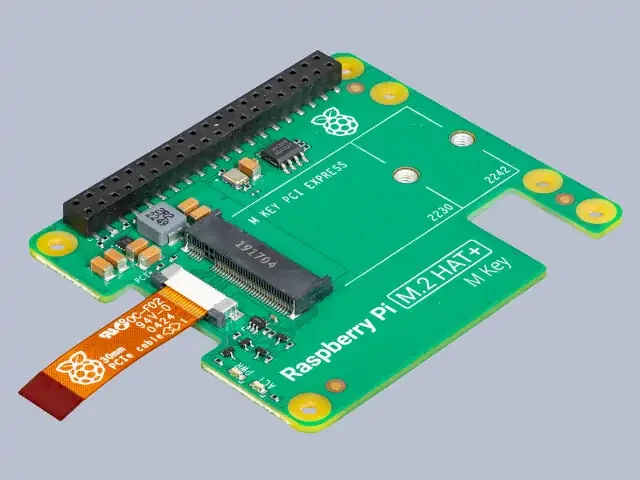

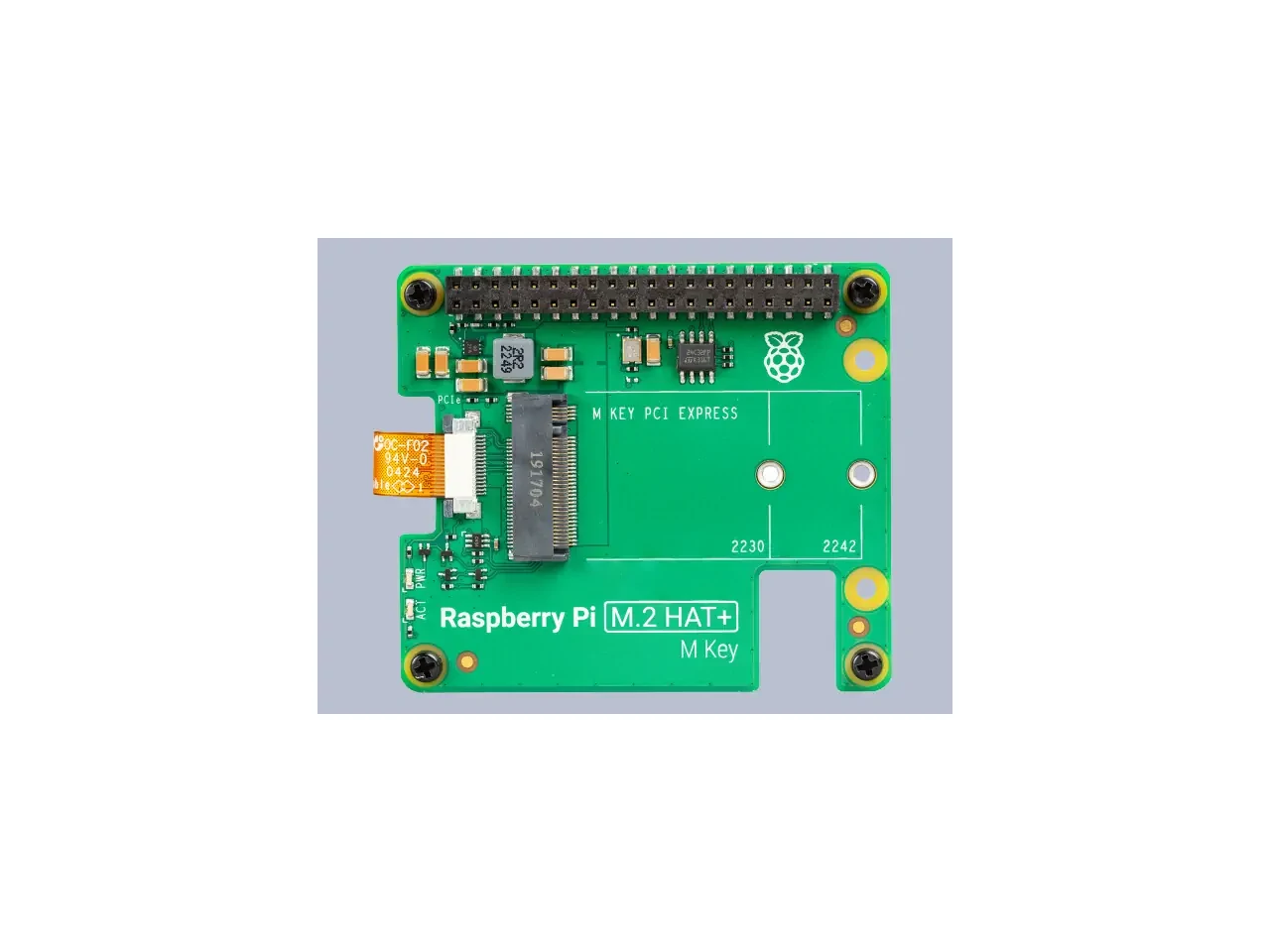

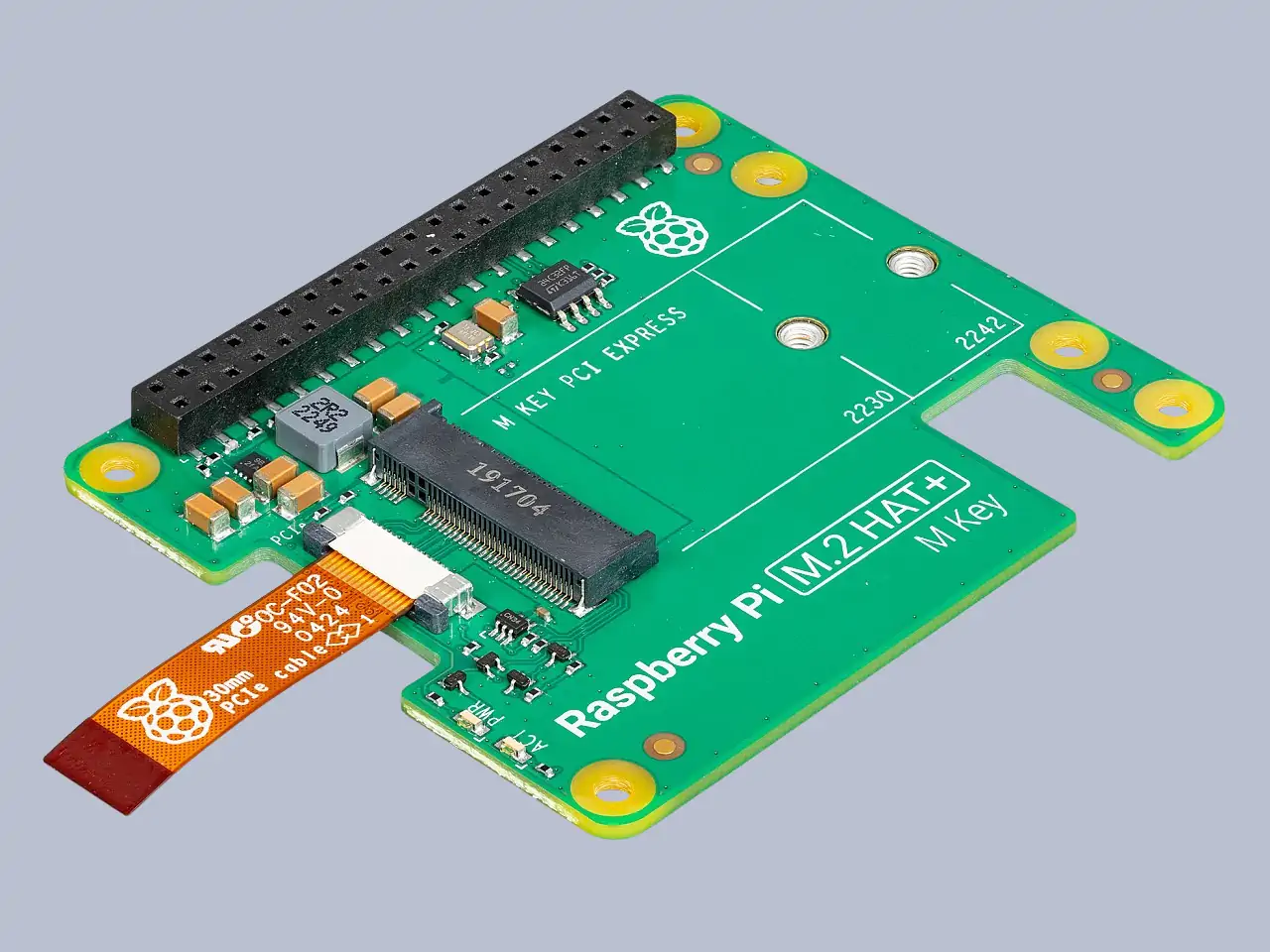

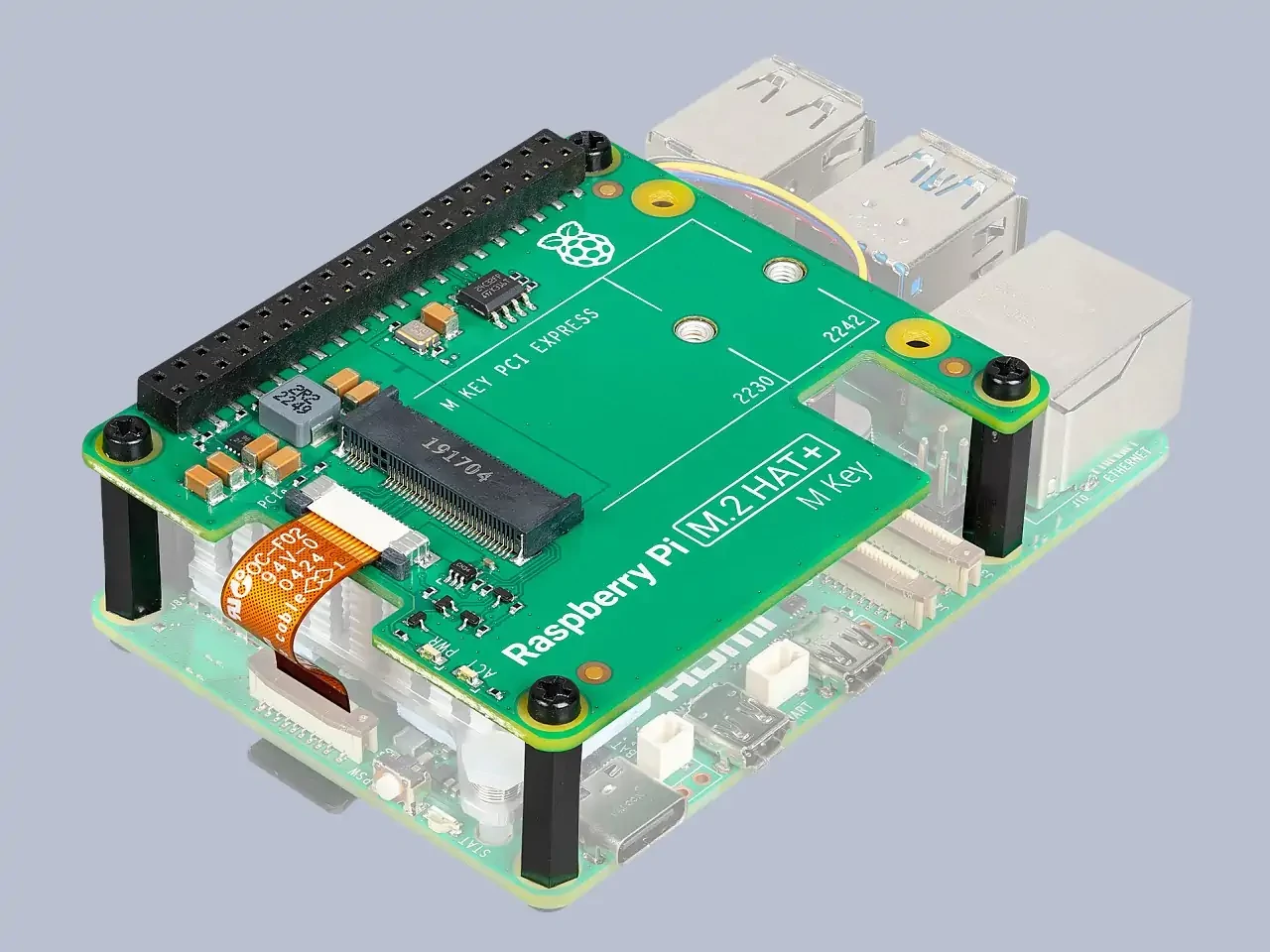

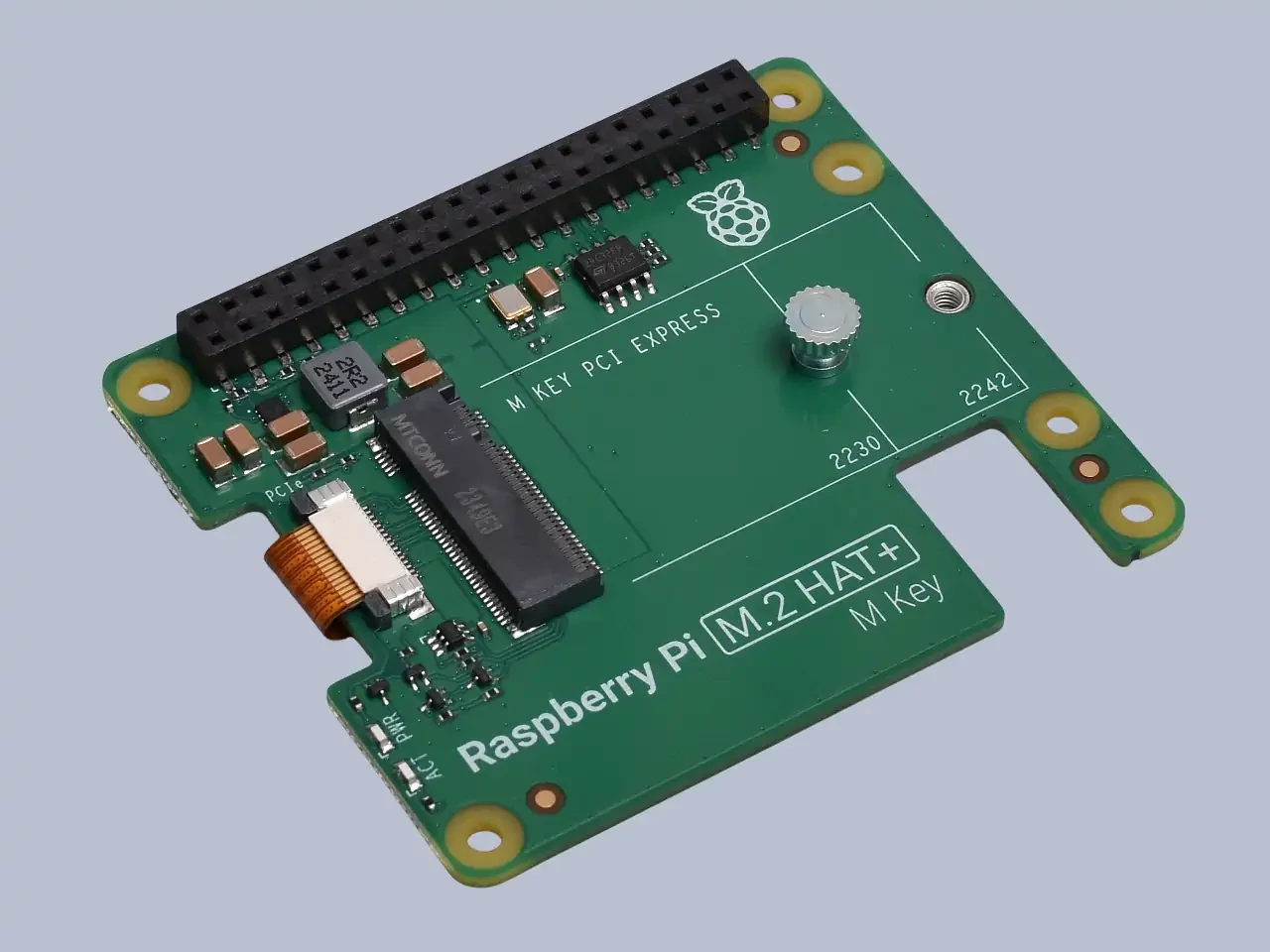

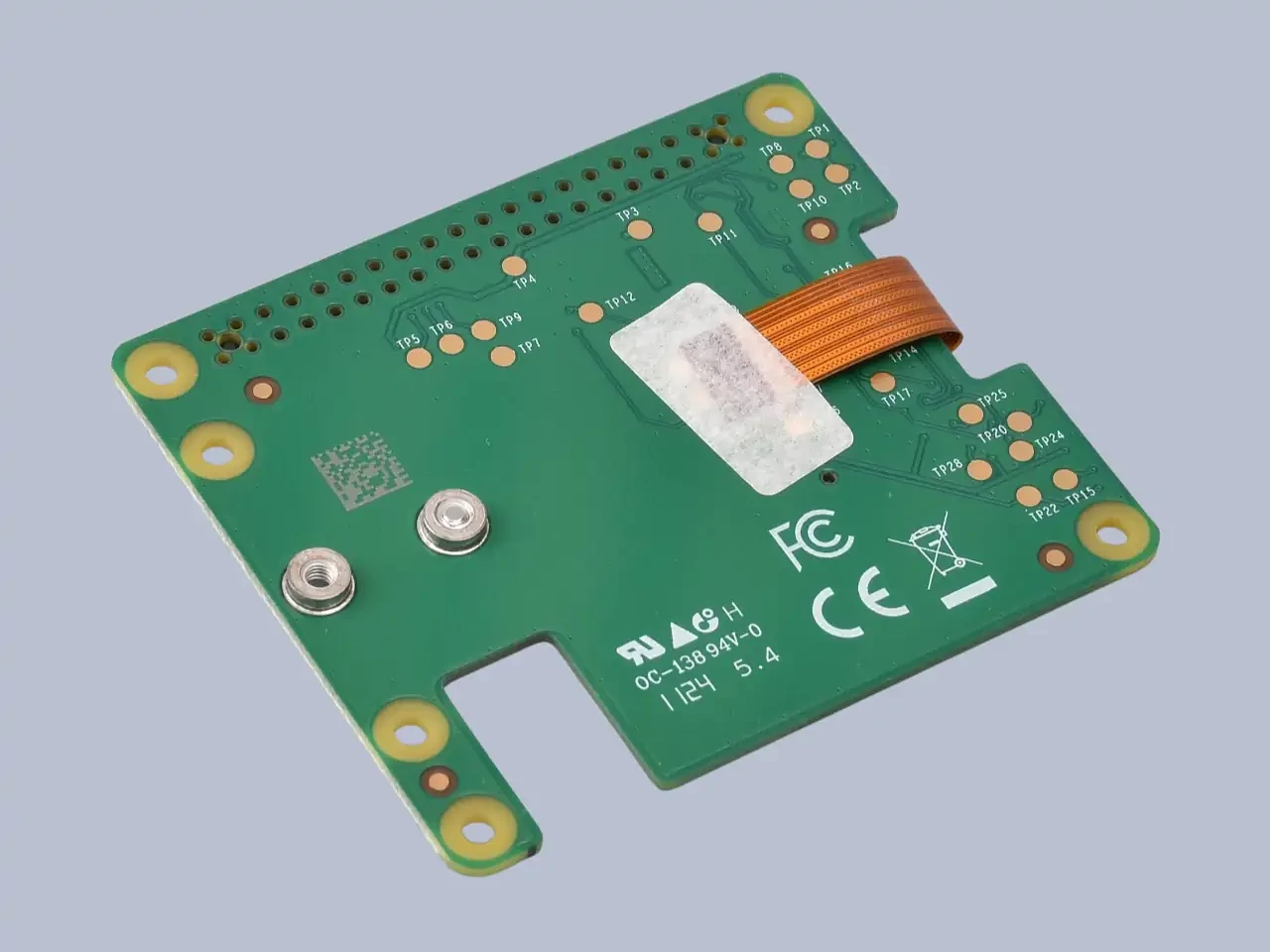

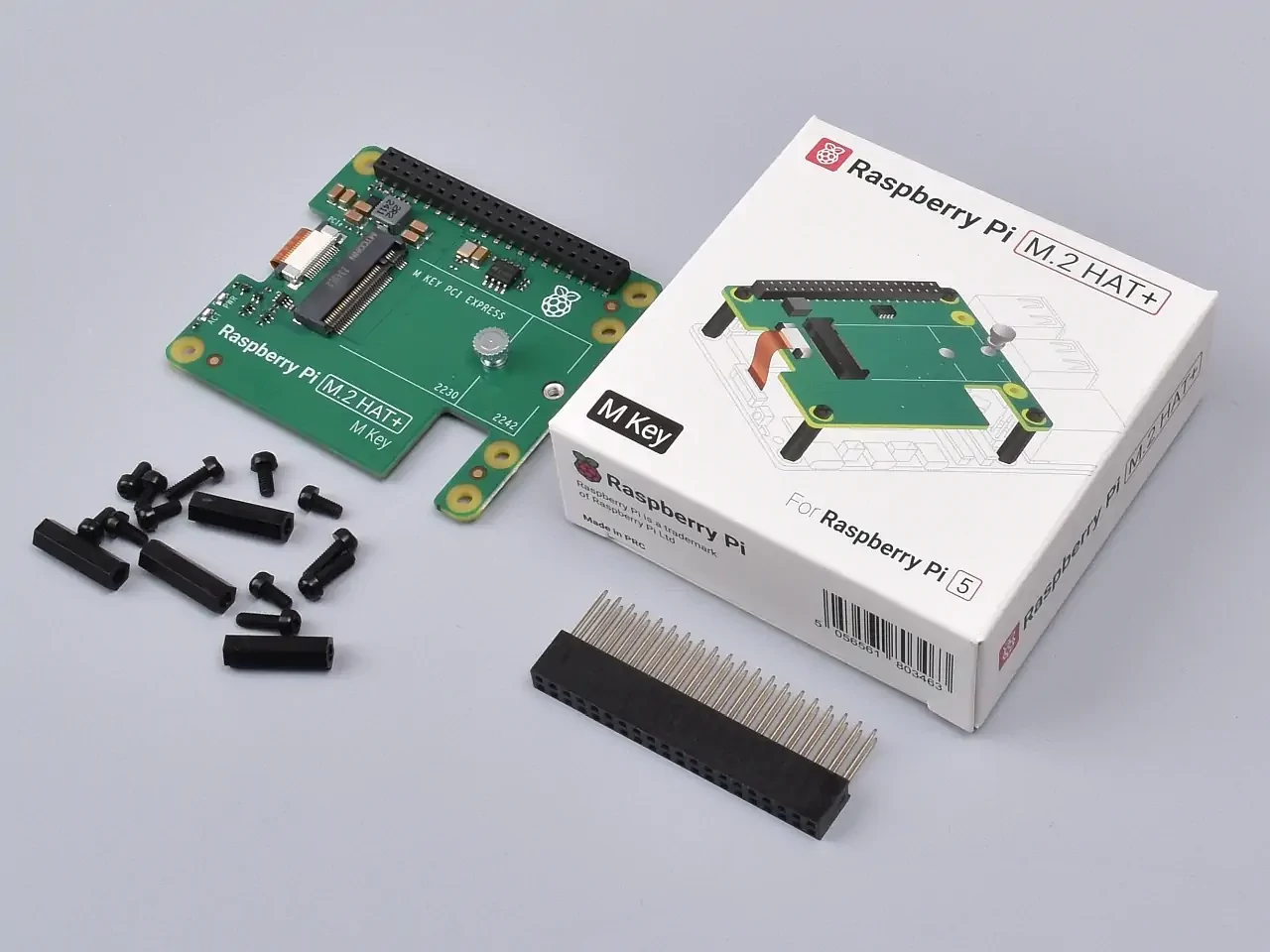

A Raspberry Pi M.2 HAT+ megfelel a Raspberry Pi HAT+ specifikációnak, és a legújabb Raspberry Pi szoftver/firmware automatikusan felismeri. Egy 16 mm-es GPIO-ra dugható csatlakozó sávval és menetes távtartókkal szállítjuk, így a Raspberry Pi Active Coolerrel ellátott Raspberry Pi 5-re is felszerelhető.

2024-től több PCI Express adapter panel jelenik meg a Raspberry Pi kínálatában, melyek az NVMe SSD-k és más M.2-es formátumú kiegészítők csatlakoztatását segítik. Az első ez a Raspberry Pi M.2 HAT+ adapter, amely megfelel a szabványos HAT-formátumnak és nagyobb eszközök rögzítésére szolgál. A második, amely illeszkedik az új PoE+ HAT L-alakú kiviteléhez és támogatja majd a 2230-as és 2242-es formátumú eszközök felszerelését a Raspberry Pi 5 házán belül. Ez utóbbi megjelenési dátuma és pontos ára még nem ismert.

A Raspberry Pi M.2 HAT+ a PCIe 2.0 csatolón keresztül kapcsolódik az alaplaphoz. Alapértelmezés szerint a Raspberry Pi 5 PCIe csatoló működése nincs engedélyezve. Az engedélyezéshez a /boot/firmware/config.txt fájlban egy sor hozzáadása, majd a rendszer újraindítása szükséges. Ehhez nyissuk meg az LX Terminált és futtassuk a nano editort az alábbi sor beírásával:

sudo nano /boot/firmware/config.txt

Ezután szúrjuk be a következő sorokat a szerkesztésre megnyitott config.txt fájlba:

# Enable the PCIe External connector.
dtparam=pciex1

A Ctrl-O, majd az enter billentyű leütése végrehajtja a módosítást a fájlban. Ezt követően a Ctrl-X billentyűket kell megnyomni a nano (a szerkesztő) elhagyásához. A következő parancs a rendszer újraindítását kezdeményezi:

sudo reboot

Raspberry Pi gyártói leírás a PCIe engedélyezéséről

További információk: https://www.raspberrypi.com/documentation/accessories/m2-hat-plus.html#m2-hat-plus

Leírás frissítve: 2024.11.26. T/T
