Revolt Ninja box for Pi 5 and HAT - 35mm Side

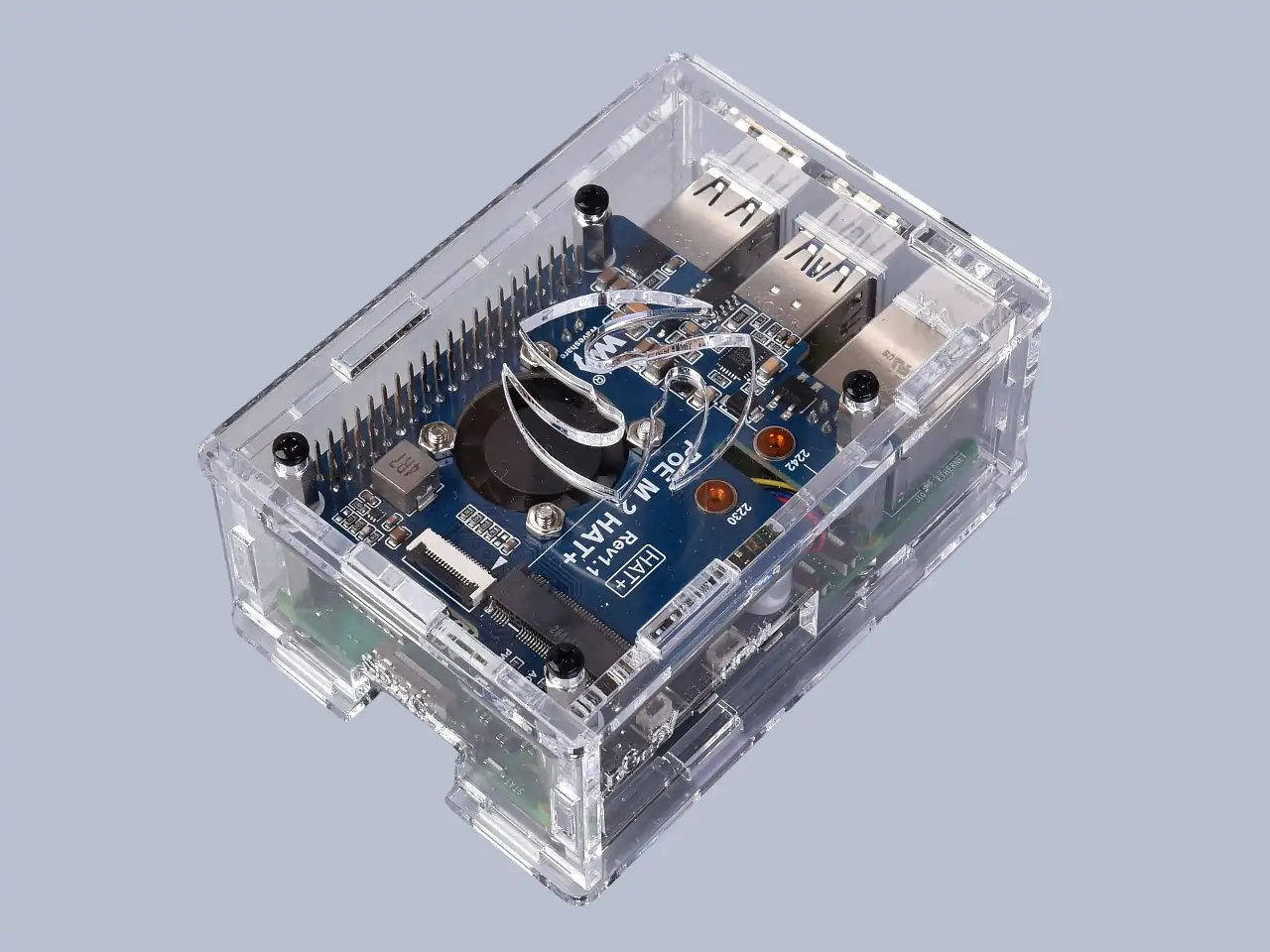

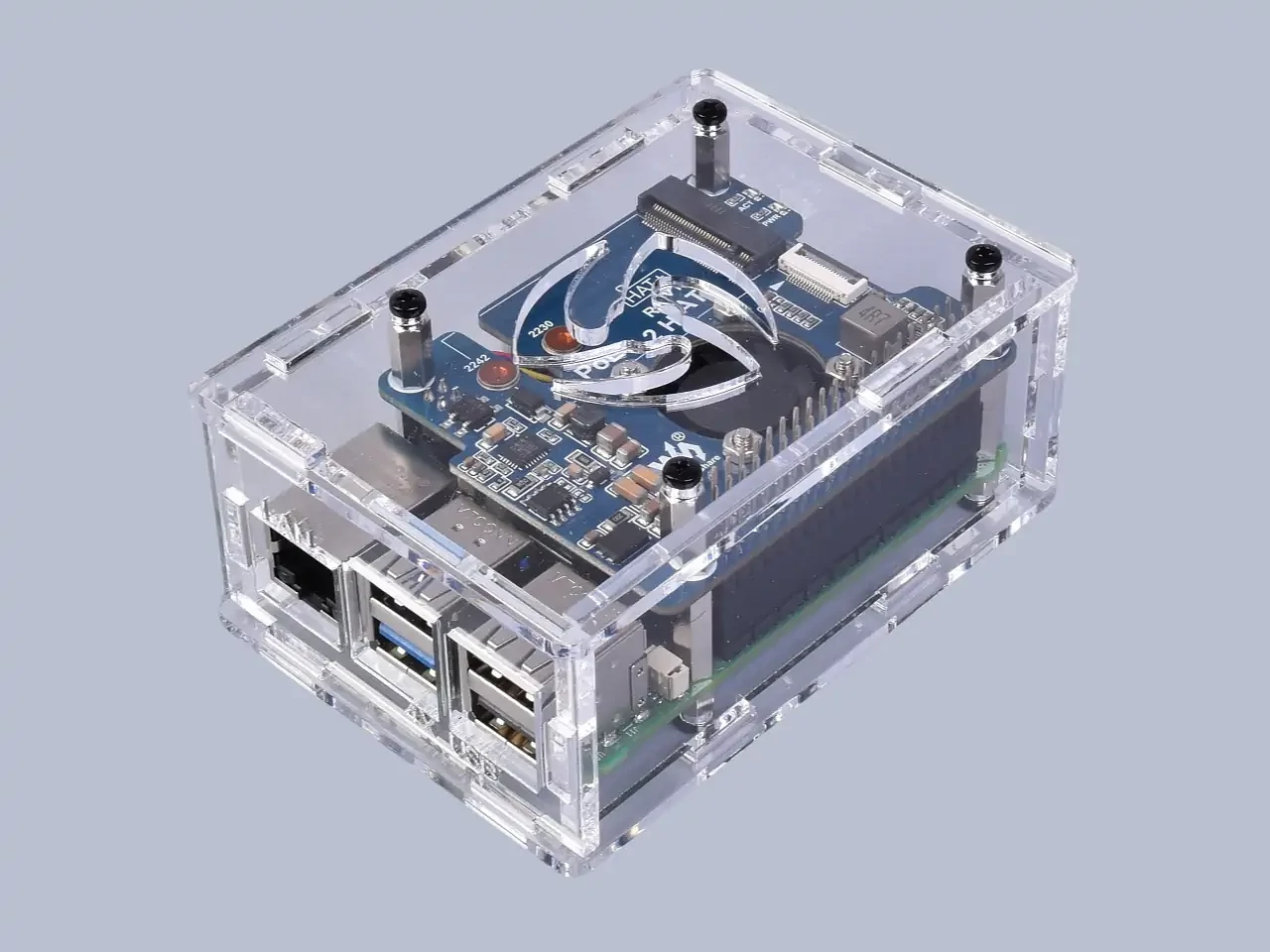

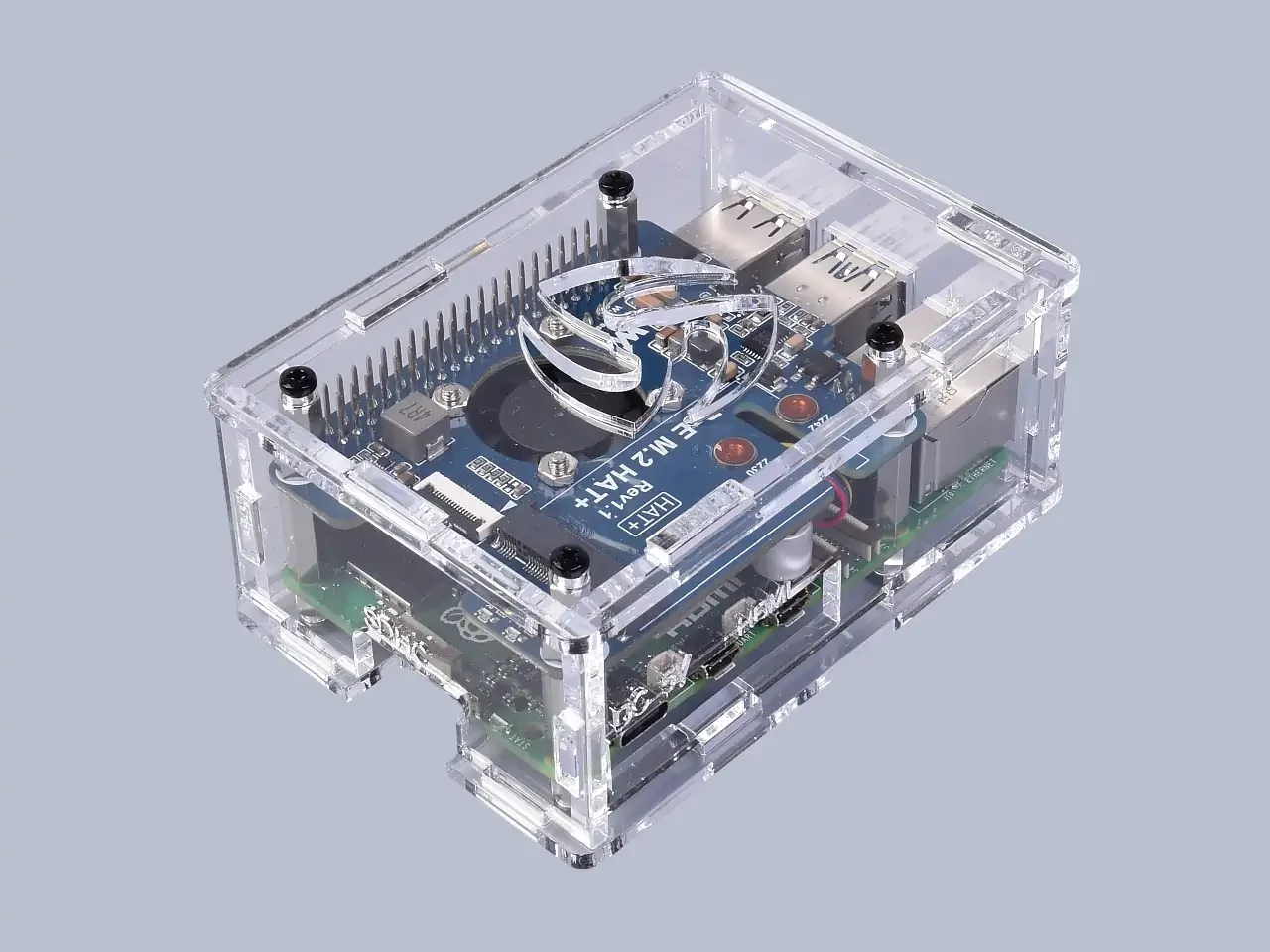

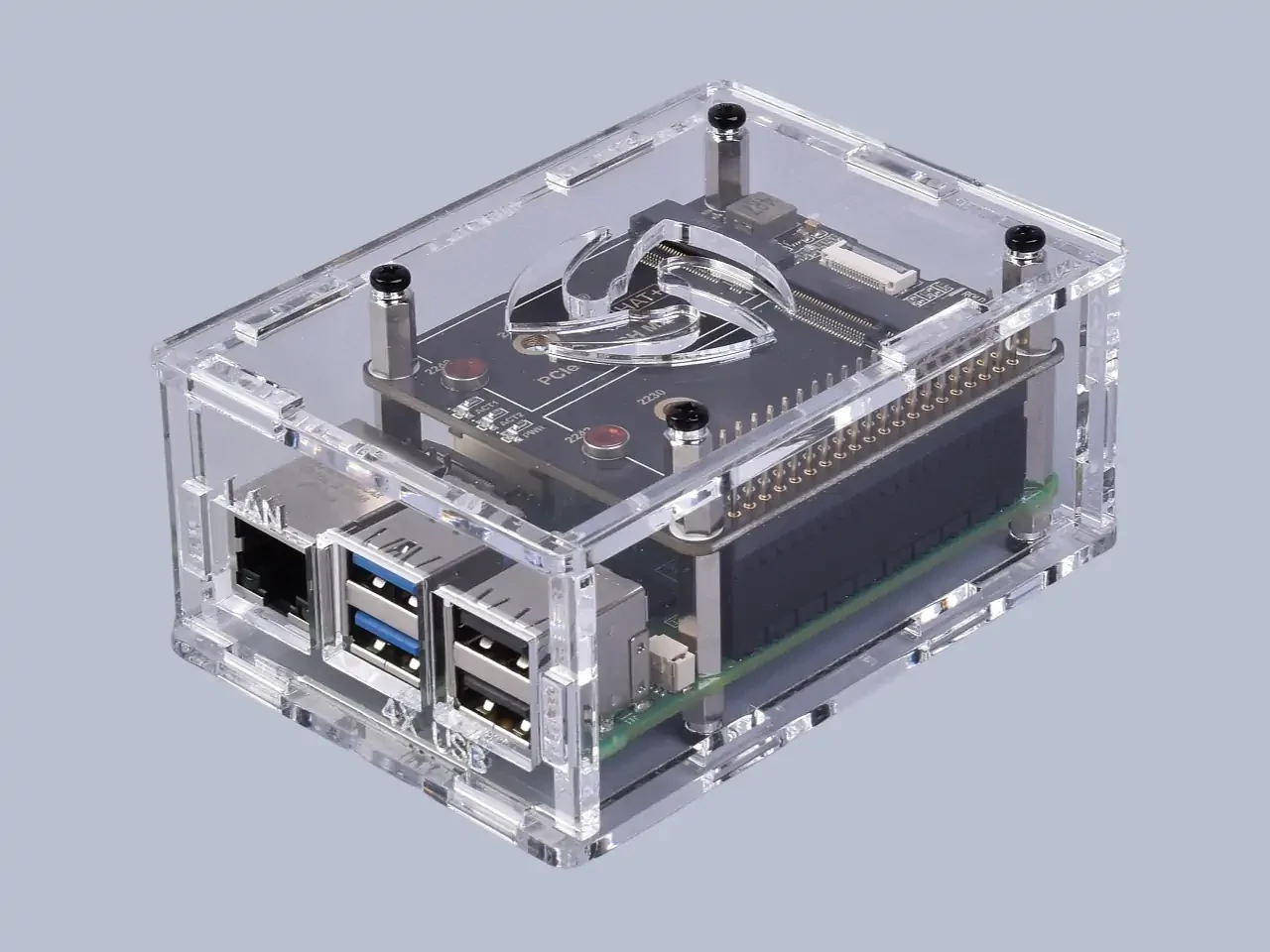

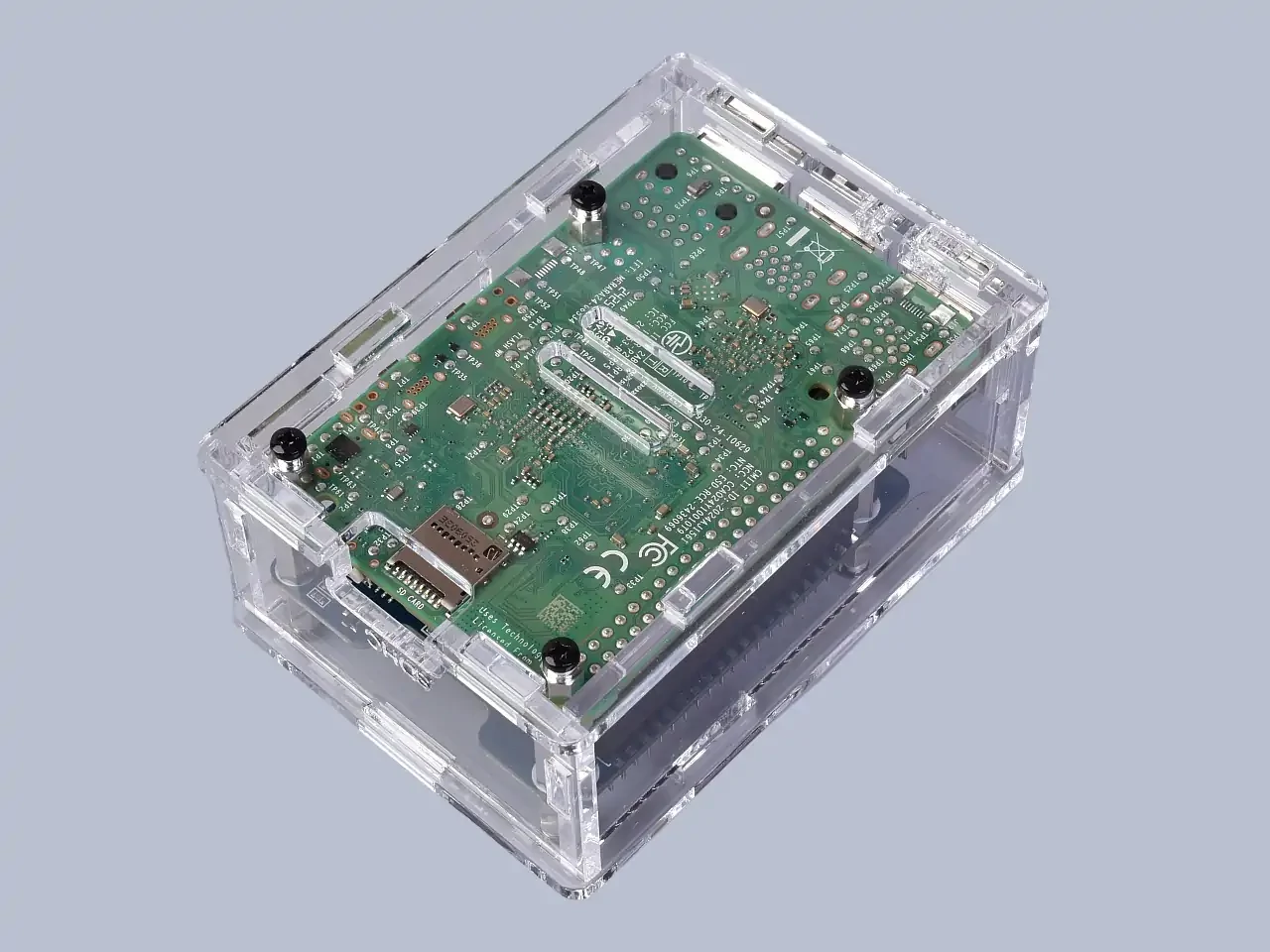

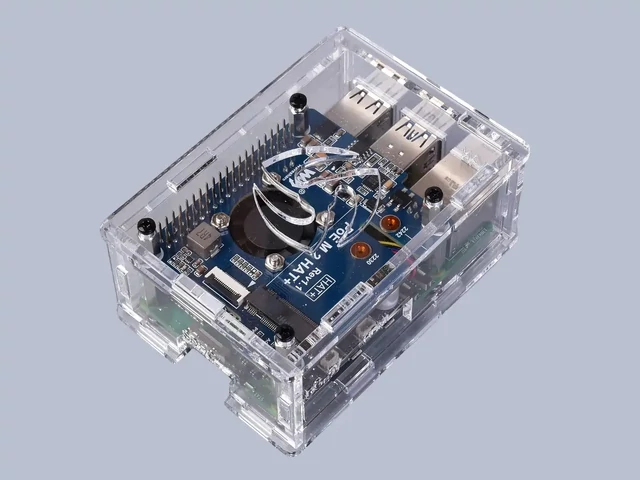

Revolt Ninja box for Pi 5 and HAT - 35mm Side - Egy újabb doboz, amire nagy szükségünk volt. Egyes HAT szabványú bővítő panelek gondoskodnak a GPIO tüskék szabad hozzáféréséről, illetve hosszú lábú átmenő csatlakozókat használnak. Ezek viszont már nem férnek el az általunk annyira kedvelt Revolt Ninja box for Pi 5 M.2 HAT tokba. A Revolt Ninja box for Pi 5 and HAT - 35mm Side doboz kompatibilis az alábbi bővítő panelekkel:

• W26399 PoE HAT (F) with Fan for Raspberry Pi 5
• W28411 M.2 HAT+ with PoE for Raspberry Pi 5 (2230, 2242)
• W29320 M.2 HAT+ with PoE for Pi 5 (2230, 2242, 2260, 2280) - itt fordított a távtartó sorrend, előbb a 10, majd a 17 mm

Ezen kívül természetes használható azok számára is, akik hagyományos Pi 5 bővítő HAT panelhez szeretnének egy "szellősebb" elrendezést, vagy éppen bütykölnének némi saját elektronikát még a fennmaradó térbe.

Ezt a minden oldalról csillogóan átlátszó plexi házat a nindzsa harcosok dobócsillaga ihlette felső szellőző nyílással láttuk el.

Nem kompatibilis a korábbi Raspberry Pi verziókkal!

A plexi lapok gyárilag karcolás elleni védőfóliákkal lettek ellátva, amiket összeszerelés előtt le kell húzni (körömmel megkaparhatóak)!

Összeszereléshez a dobozhoz mellékelt fém csavarokat és távtartókat kell használni.

A doboz összeszerelésének lépései:

1. Távolítsd el a plexi lapok minden oldaláról a védőfóliákat (körömmel megkaparhatóak). Kristálytiszta áttetsző lapokat kell kapnod.
2. A Raspberry Pi panel szélein található 4 rögzítő furatba szereld be a távtartókat úgy, hogy a panel alján 4 rövid (5mm-es) menetes, felső részén pedig négy hosszabb (17 mm-es) furatos darab legyen. (A W2930 panel esetén a 10-es jön, felcserélődik a két hosszabb távtartó)
3. Csatlakoztasd a HAT panelt a Pi-re és rögzítsd fentről a 4 megmaradt 10 mm-es (W2930-nál 17-es) menetes távtartóval.
4. Csavarozd fel az alsó plexi lapot, de ne húzd meg a csavarokat, legyed kicsit lötyögős.
5. Illeszd be a két hosszabb oldallapot, majd billentsd a helyére a két rövidebbet is úgy, hogy a feliratok és kivágások megfelelően álljanak.
6. Helyezd fel a tetőlapot és a maradék 4 csavarral rögzítsd. Óvatosan húzd meg az alsó csavarokat is. Kész vagy.

Leírás frissítve 2026.07.27 T/T
