A992 MPL115A2 - I2C Barometric Pressure/Temperature Sensor

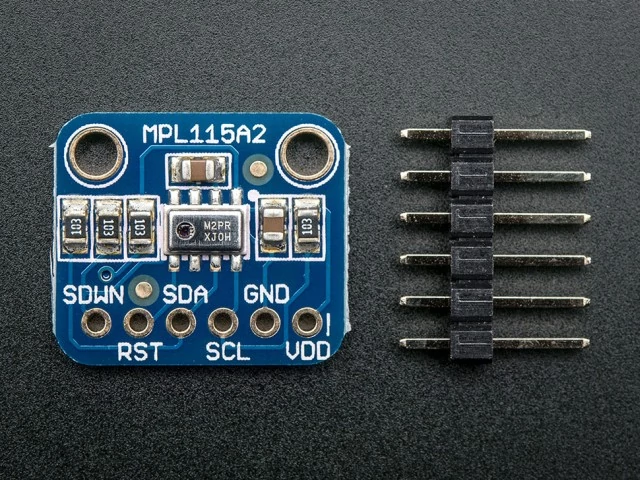

Ezt a szenzort a Freescale-nek köszönhetjük, amely egy remek, alacsony árú eszköz, a légköri nyomás mérésére. 1.5hPa-os felbontásával, nem annyira precíz eszköz, mint a közkedvelt BMx280 széria, amely 0.03hPa-os felbontással rendelkezik, szóval nem ajánljuk precíz magasság mérési feladatokra. Ugyanakkor remek választás általános célú légköri nyomás mérésekre. A szenzor egy olyan PCB modulra van forrasztva, amely 10K-s húzóellenállással rendelkezik az I2C tüskéken.

A chip jól üzemel 2.4V, illetve 5.5V közötti áramról és logikáról, szóval nyugodtan használhatod a 3, vagy 5 voltos mikrokontrollereddel. Az eszközben egy beépített, alapszintű hőmérséklet szenzor is található, amelynek pontosságáról nem tudunk sokat, mivel sajnálatos módon a gyártó sem közölte az adatokat.

Fontos megjegyezni, hogy a chip a specifikációk alapján nagyban hasonlít az MPL3115A2-re, de ez a szenzor jóval pontatlanabb, csak és kizárólag nyomás mérésekre használható jól.

A szenzor használata pofon egyszerű. Ha Arduino-d van, szimplán csatlakoztasd a VDD tüskét az 5V-os tüskéhez, a GND-t a földhöz, az SCL-t az I2C órához (UNO-n Analog 5), illetve az SDA-t az I2C adat tüskéhez (UNO-n Analog 4). Ezután már nincs is más dolgod, csak töltsd le a linken található Arduino könyvtárat, amely tartalmazza a szükséges példa kódokat, az alapvető hőmérséklet, nyomás és magasság számításokhoz. Telepítsd a könyvtárat és indítsd el a példa programot. Ezután már rögtön láthatod is a mért hőmérséklet, nyomás és magassági adatokat, a soros konzolon keresztül.

Technikai adatok

• PCB tömeg: 0.61g
• Üzemi feszültség: 2.4V - 5.5V egyenfeszültség
• Logika: 3V-os és 5V-os támogatás
• Nyomás érzékelési tartomány: 500hPa - 1150hPa (10km-es magasságig)
• 5hPa-os / 50m-es magasság felbontás
• 7 bites, I2C féle címhasználat 0x60

További információk az Adafruit oldalán
