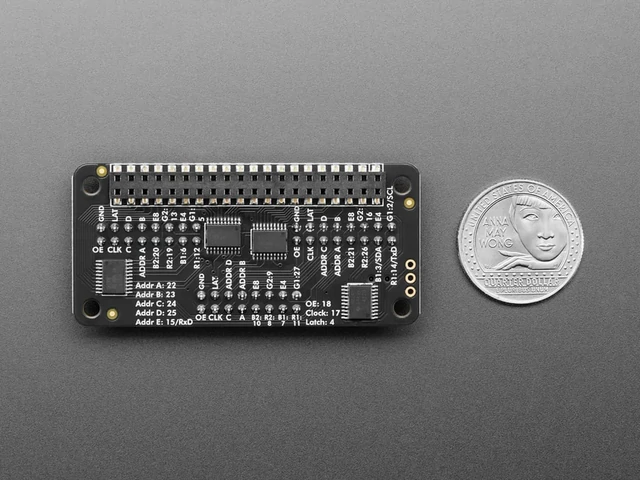

A6358 Triple LED Matrix Bonnet for Raspberry Pi - For HUB75
- Gyártó Adafruit
-
Raktár 1:
0 db
-
Raktár 2:
0 db
- Cikkszám 55704
-
-
akár 1 órán belül
Termékfülek
Leírás
A6358 Triple LED Matrix Bonnet for Raspberry Pi: Háromszoros teljesítmény HUB75 LED-mátrixokhoz.

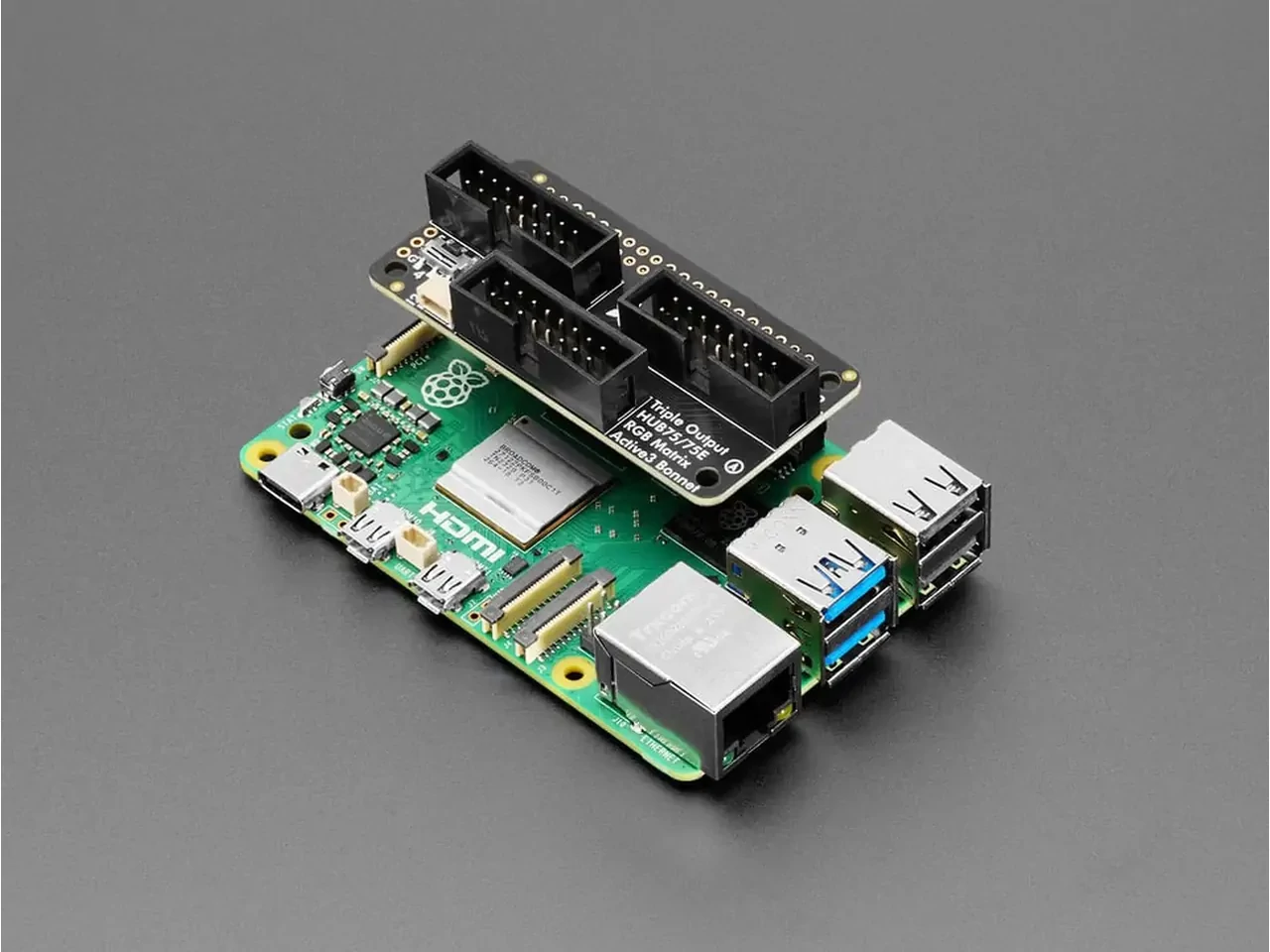

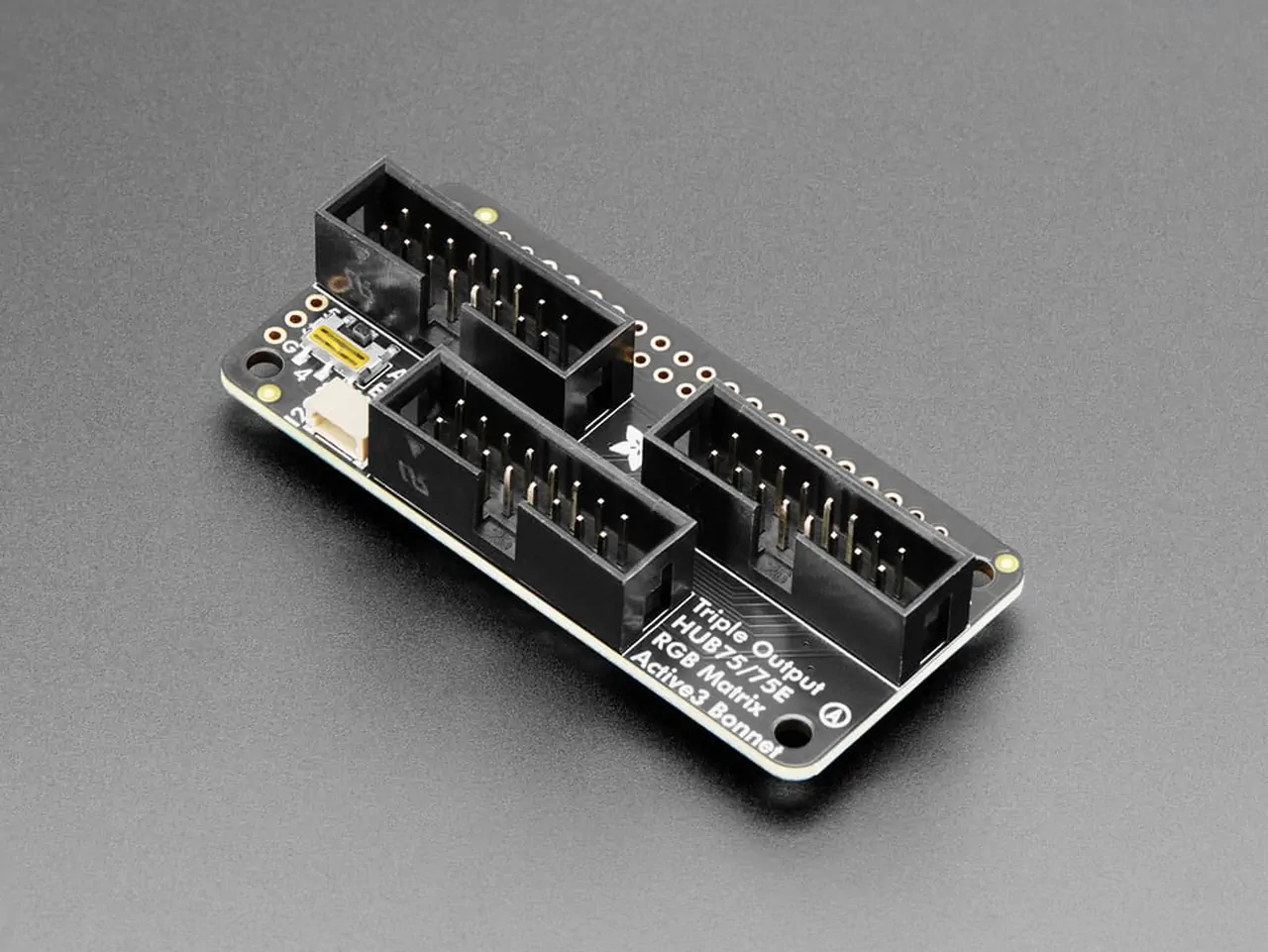

Az Adafruit Triple LED Matrix Bonnet for Raspberry Pi segítségével lenyűgöző méretű RGB LED-mátrix kijelzők építhetők Raspberry Pi alapokon. A Raspberry Pi 40 tűs GPIO csatlakozójára közvetlenül illeszthető bővítőkártya három párhuzamos HUB75 LED-mátrix lánc vezérlésére képes, így ideális nagy méretű futófények, információs kijelzők és LED-falak készítéséhez.
Az Adafruit hagyományos Matrix Bonnet megoldásával szemben ez a változat egyszerre három panelt képes párhuzamosan meghajtani (Active3 pinout), amellyel közel háromszoros pixelszám kezelhető ugyanazzal a Raspberry Pi-vel. A nagyobb teljesítmény érdekében a LED-panelek tápellátását külön, nagyáramú 5 V-os tápegységről kell biztosítani.
A bonnet beépített jelszintillesztő áramkörei gondoskodnak arról, hogy a Raspberry Pi 3,3 V-os GPIO jelei megbízható 5 V-os logikai szintre kerüljenek, így stabil és villódzásmentes működés érhető el. A teljesen összeszerelt kivitelnek köszönhetően forrasztás nélkül, néhány perc alatt használatba vehető.
Ha nagyméretű HUB75 RGB LED-mátrix kijelzőt szeretnél Raspberry Pi segítségével megvalósítani, ez a bonnet egyszerű, megbízható és professzionális megoldást kínál akár három párhuzamos panelvezérléssel.
A bővítőkártya kompatibilis minden 40 pólusú GPIO csatlakozóval rendelkező Raspberry Pi modellel, beleértve a Raspberry Pi Zero, Zero W/WH, Pi 2, Pi 3, Pi 4 és Pi 5 változatokat. A legjobb teljesítmény eléréséhez a Raspberry Pi 4 vagy Raspberry Pi 5 használata ajánlott.

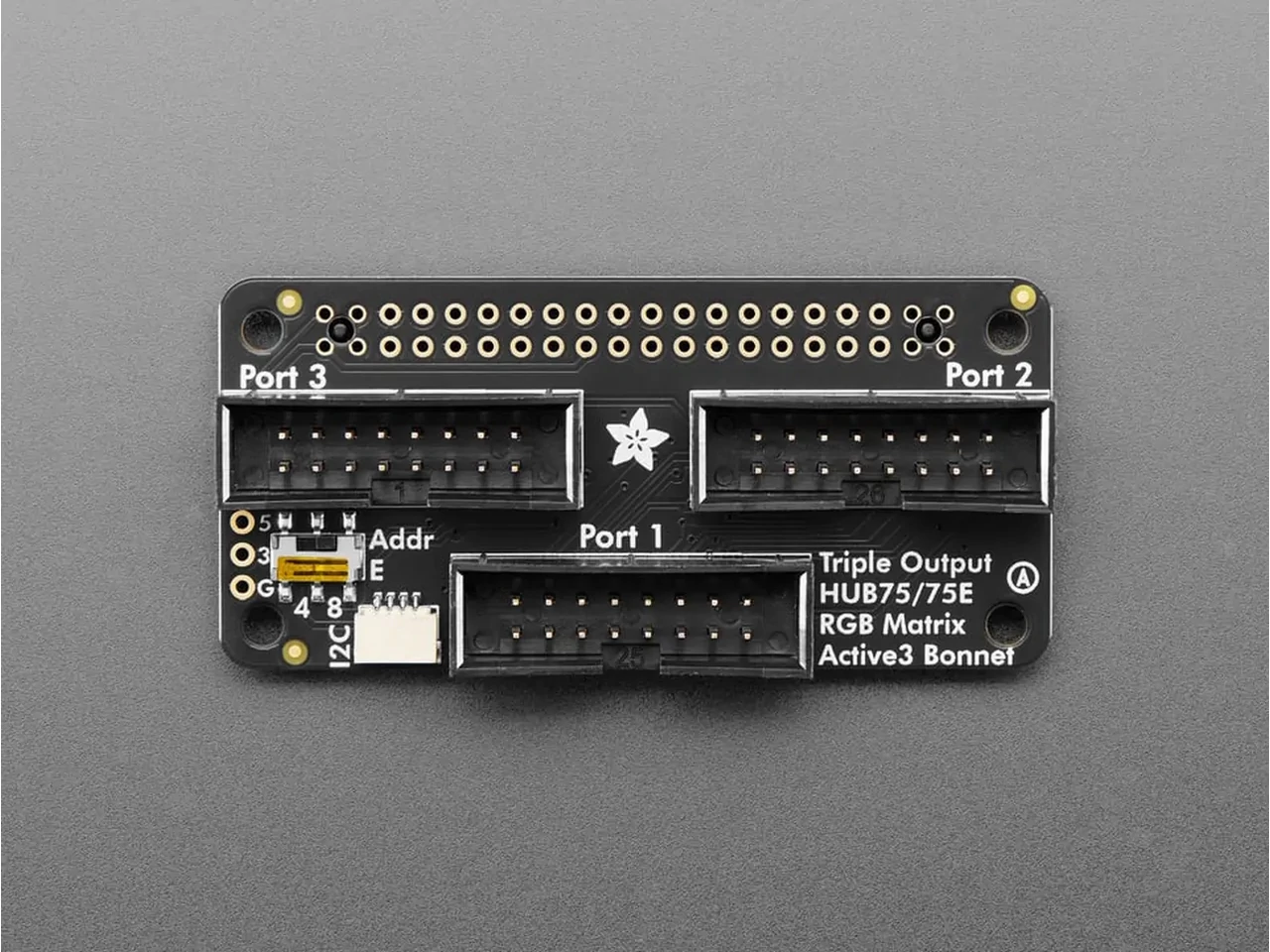

Kompatibilis a HUB75 interfészes 16×32, 32×32, 32×64 és 64×64 RGB LED-mátrixokkal. Több panel sorba is kapcsolható, így még nagyobb kijelzők is egyszerűen létrehozhatók. A 64×64 pixeles panelek Address-E vonalának kiosztása egy beépített kapcsolóval választható ki.
Az Adafruit részletes útmutatót, Python példaprogramokat és Raspberry Pi meghajtóprogramokat is biztosít. Raspberry Pi 0, 2, 3 és 4 esetén az rpi-rgb-led-matrix meghajtó használata ajánlott, míg Raspberry Pi 5-höz az új, PIO-alapú LED-mátrix driver biztosít optimális teljesítményt.
Főbb jellemzők:
- ➤ Három párhuzamos HUB75 panel vezérlése: Active3 kialakítás, közel háromszoros pixelszám kezelése.
- ➤ Egyszerű telepítés: közvetlenül a Raspberry Pi 40 pólusú GPIO csatlakozójára illeszthető.
- ➤ Beépített jelszintillesztés: 3,3 V → 5 V logikai szintek a stabil LED-meghajtás érdekében.
- ➤ Kompatibilis HUB75 LED-panelekkel: 16×32, 32×32, 32×64 és 64×64 RGB mátrixok támogatása.

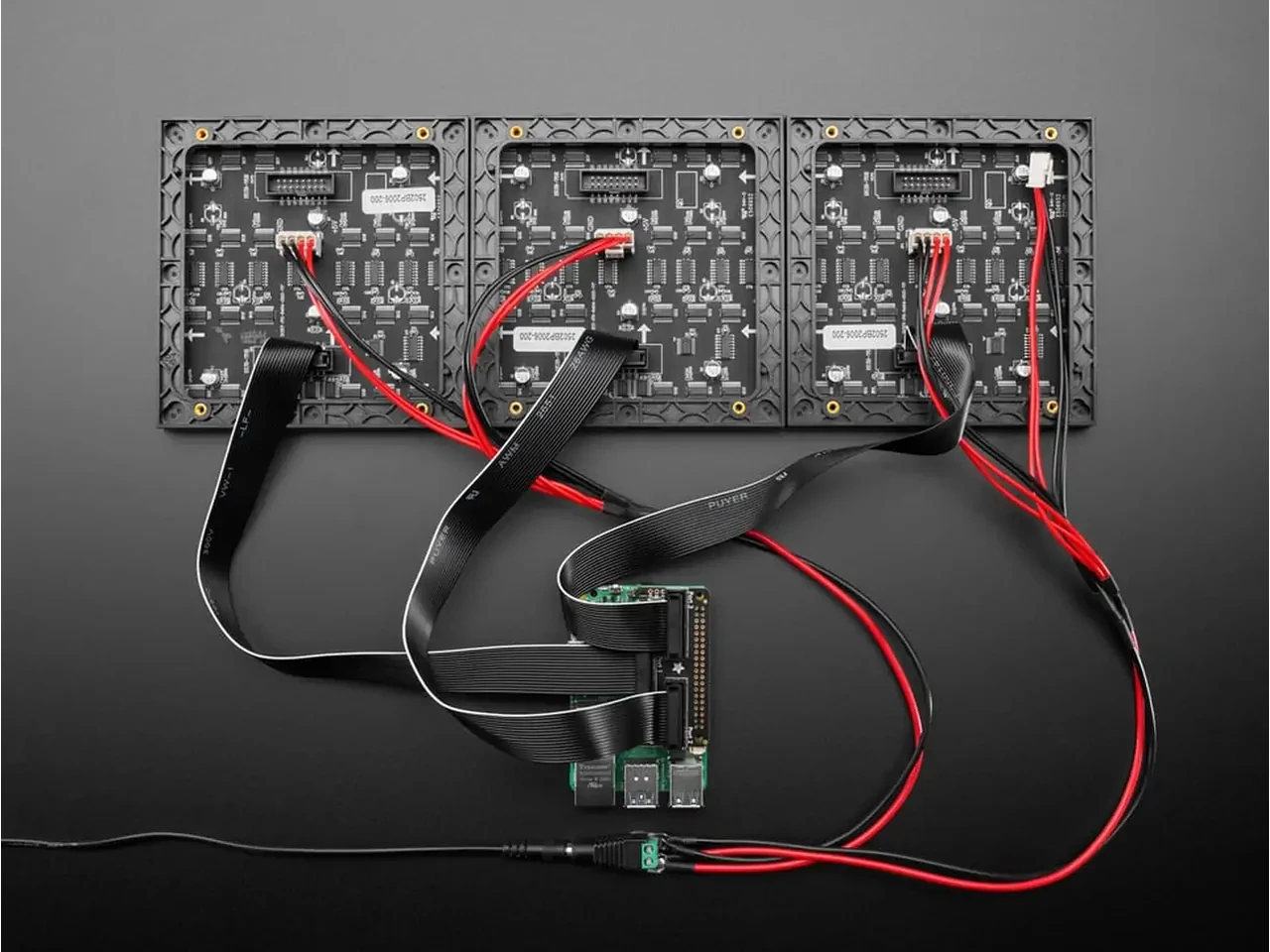

- ➤ Bővíthető rendszer: több LED-panel láncba kapcsolható nagyobb kijelzők építéséhez.
- ➤ Pi 5 optimalizálás: támogatja az új PIO-alapú LED-mátrix meghajtót.
- ➤ Forrasztás nélkül használható: teljesen összeszerelt kivitel.
- ➤ Külön tápegység használata: a LED-panelekhez nagyáramú 5 V-os tápegység szükséges.
- ➤ Széles Raspberry Pi kompatibilitás: Pi Zero, Pi 2, Pi 3, Pi 4 és Pi 5 modellekkel használható.
- ➤ Gyártói útmutató és példaprogramok: Arduino helyett Raspberry Pi/Python fejlesztéshez részletes dokumentáció érhető el.
- ➤ A termék gyártói oldala: https://www.adafruit.com/product/6358
Műszaki adatok
- Kompatibilis LED-panelek: HUB75 RGB LED Matrix
- Párhuzamos panelvezérlés: 3 db (Active3)
- Logikai szint: 3,3 V → 5 V jelszintillesztés
- GPIO csatlakozó: 2×20 pólusú Raspberry Pi GPIO
- Támogatott Raspberry Pi modellek: Zero, Zero W/WH, Pi 2, Pi 3, Pi 4, Pi 5
- Ajánlott Raspberry Pi: Pi 4 vagy Pi 5
- Tápellátás: külső 5 V-os, legalább 10 A tápegység (LED-panelekhez)
- Kompatibilis szoftverek: rpi-rgb-led-matrix, Adafruit PIO Matrix Driver
Leírás frissítve 2026.02.22. T/T
