A5639 High Power Infrared LED Emitter - STEMMA JST PH 2mm
| Garancia |  |
| Átlagos értékelés: | Nem értékelt |
| Gyártó | Adafruit |
| Raktár 1: | Raktáron
Raktár 1: Expressz szállítás vagy átvétel
|
| Raktár 2: | 0 db
Raktár 1: Expressz szállítás vagy átvétel
|
| Cikkszám | 54843 |
|
|
|
Minősített viszonteladó
Leírás

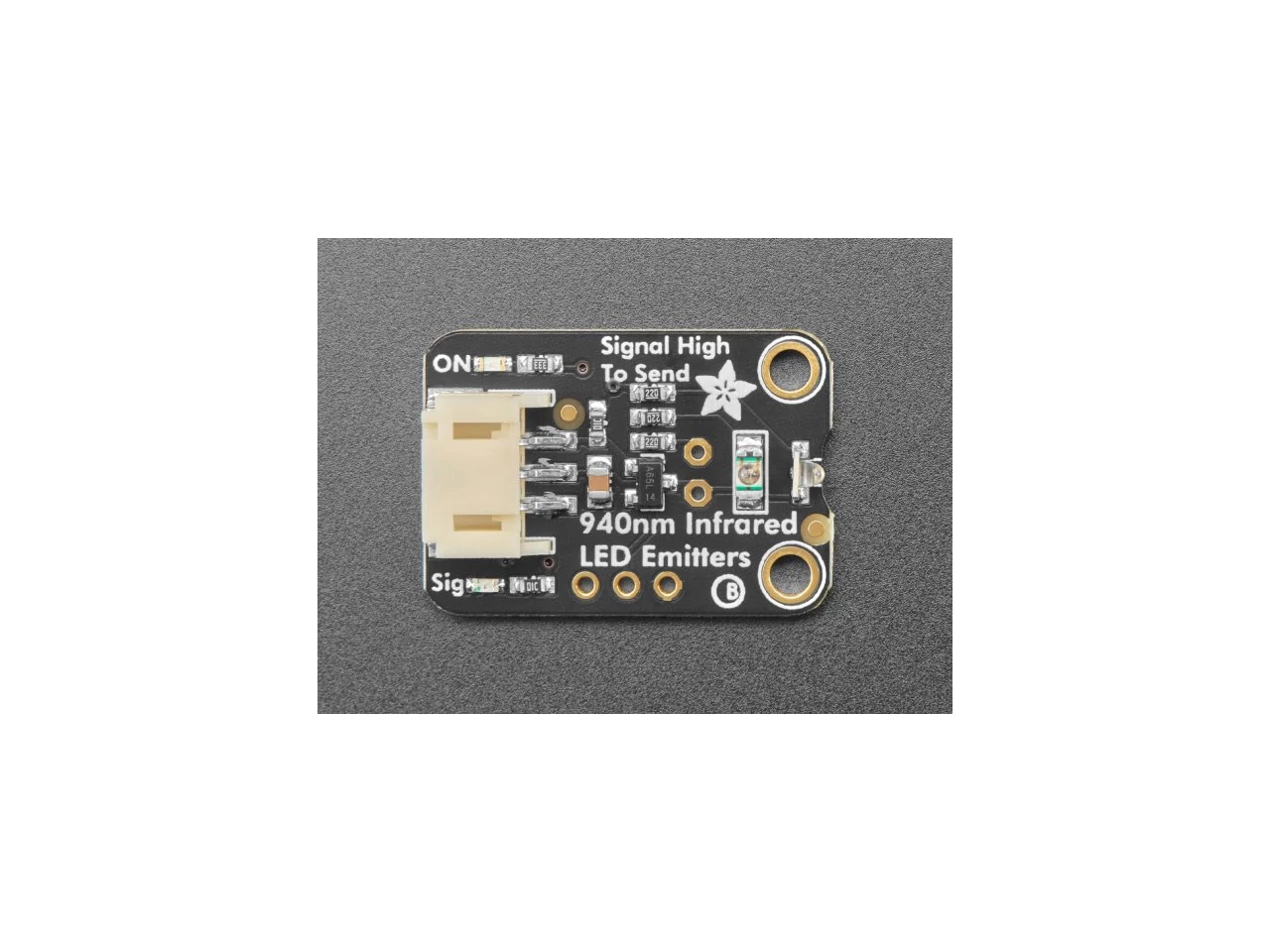

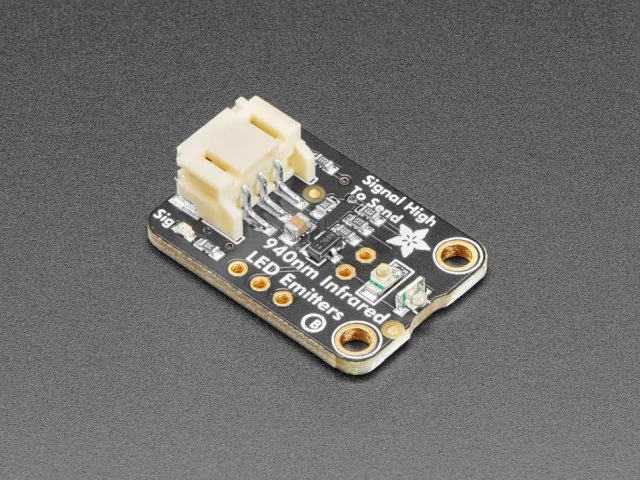

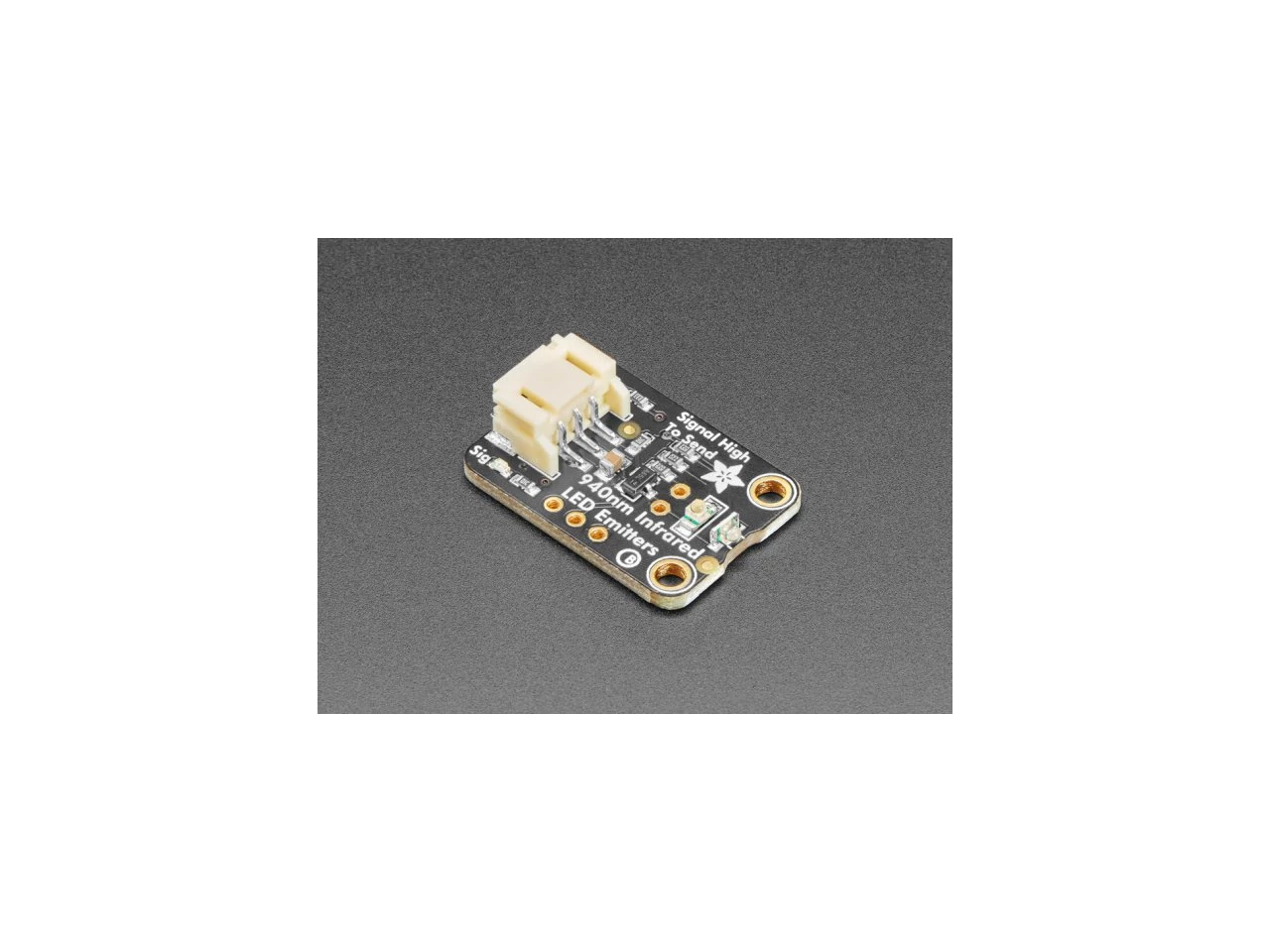

A5639 High Power Infrared LED Emitter - STEMMA JST PH 2mm
*pew* *pew*! Ez a kártya olyan, mint egy kis infravörös fényt kibocsátó sugárágyú, két nagy teljesítményű LED kimenettel. Ha a beépített N-csatornás FET vezérlővel működtetik, akkor 100mA-200mA áram impulzust küldhet mindkét LED-en keresztül több, mint 10 méteres hatótávolságra! Ez a legegyszerűbb módja annak, hogy nagy IR sugárzó hatótávolságot érjünk el anélkül, hogy egy csomó alkatrészt összekötnénk.

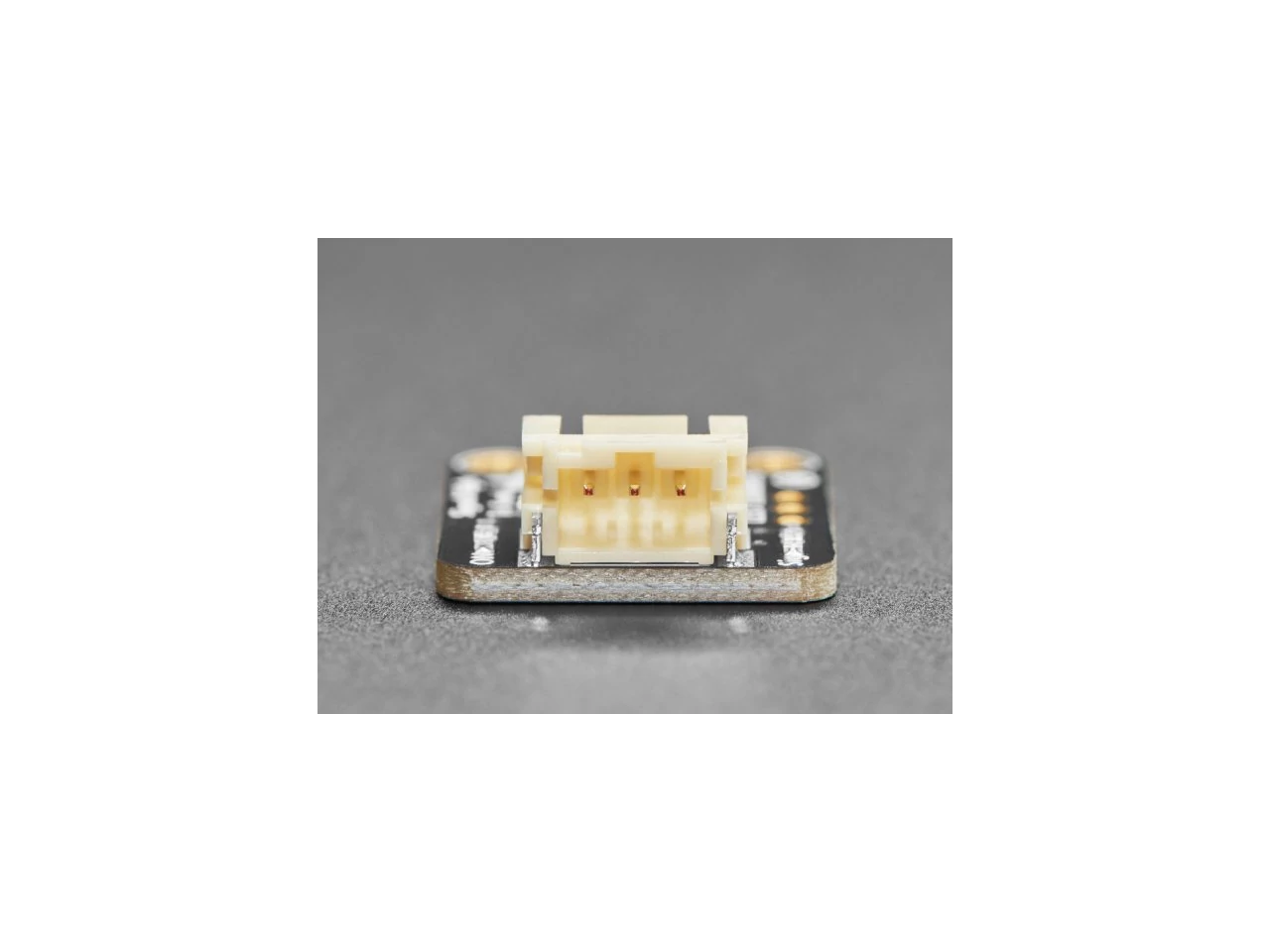

Egy 2 mm-es STEMMA JST PH kábelt használva, amelynek a végén tüskesor csatlakozók vagy aligátorcsipeszek vannak, könnyen bekábelezheted ezt a panelt forrasztás nélkül is.
Ez a kis áramkör egy teljesítménytranzisztorral rendelkezik, így csak körülbelül 3-5V feszültséget kell biztosítanod a V+ tápellátás bemenetére, földet a földre, majd egy 3-5V-os logikai szintű jelet a bemenetre. Amikor a bemeneti jel szintje magas, a LED-ek világítanak, amikor pedig alacsonyra vált, a LED-ek kikapcsolnak. Mivel az emberek nem látnak IR-ben, tettek a panelre egy piros visszajelző LED-et is, amely tudatja, ha az IR LED-ek világítanak. Két LED lett a NYÁK-ra forrasztva, az egyik felfelé, a másik kifelé mutat. Ha még nagyobb lefedettséget szeretnél, van egy üres hely egy különálló 5 mm-es IR LED beforrasztásához (ami nem tartozék).
Ha 5V-os tápfeszültséggel tápláljuk, akkor az áramkör kb. 200mA-t vesz fel LED-enként (400mA összesen), amikor pulzál. Ha 3 V-os tápfeszültséggel tápláljuk, a kártya LED-enként körülbelül 100 mA-t (összesen 200 mA) fog fogyasztani. Nem javasoljuk, hogy a LED-eket hosszú ideig bekapcsolva tartsuk ilyen áramfelvétel mellett, mivel ezek egy távirányító jelének átvitelére szolgálnak impulzus üzemben, nem pedig IR világításra!
Minden STEMMA panelhez egy teljesen összeszerelt és tesztelt NYÁK tartozik, de kábel nélkül. A használatához nincs szükség forrasztásra, de akkor kell venni hozzá egy 2 mm-es osztású, 3 tűs STEMMA JST PH kábelt is. Alternatívaként, ha forrasztani szeretnéd, van egy 0,1"-os osztású kis tüskesor a táp/föld/jel számára a csomagban.
