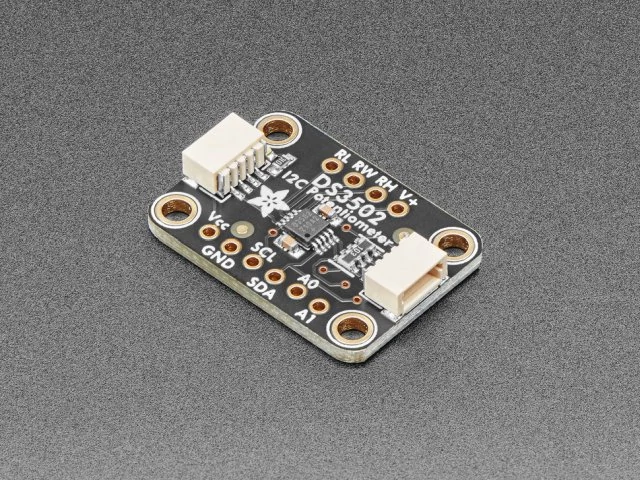

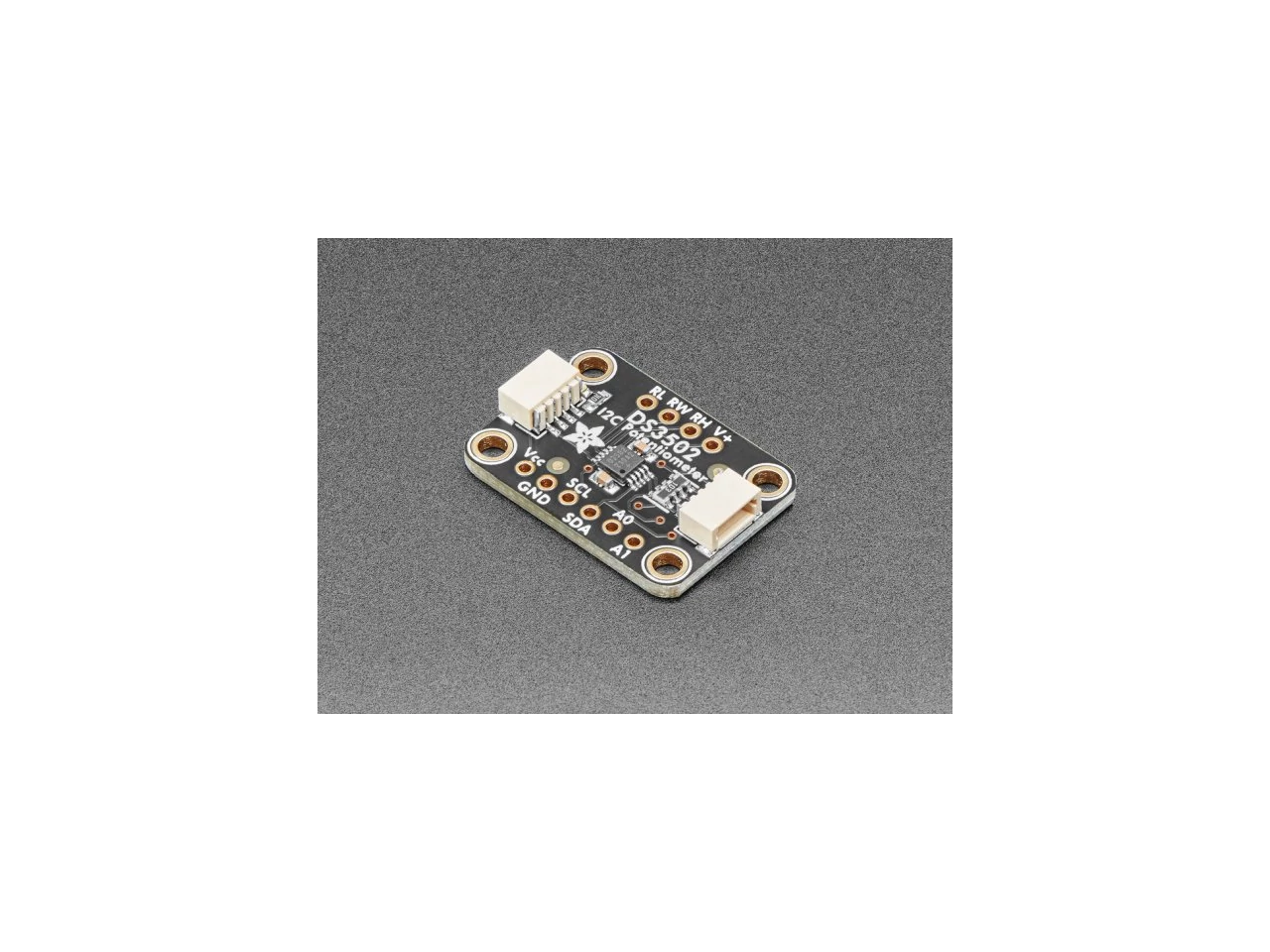

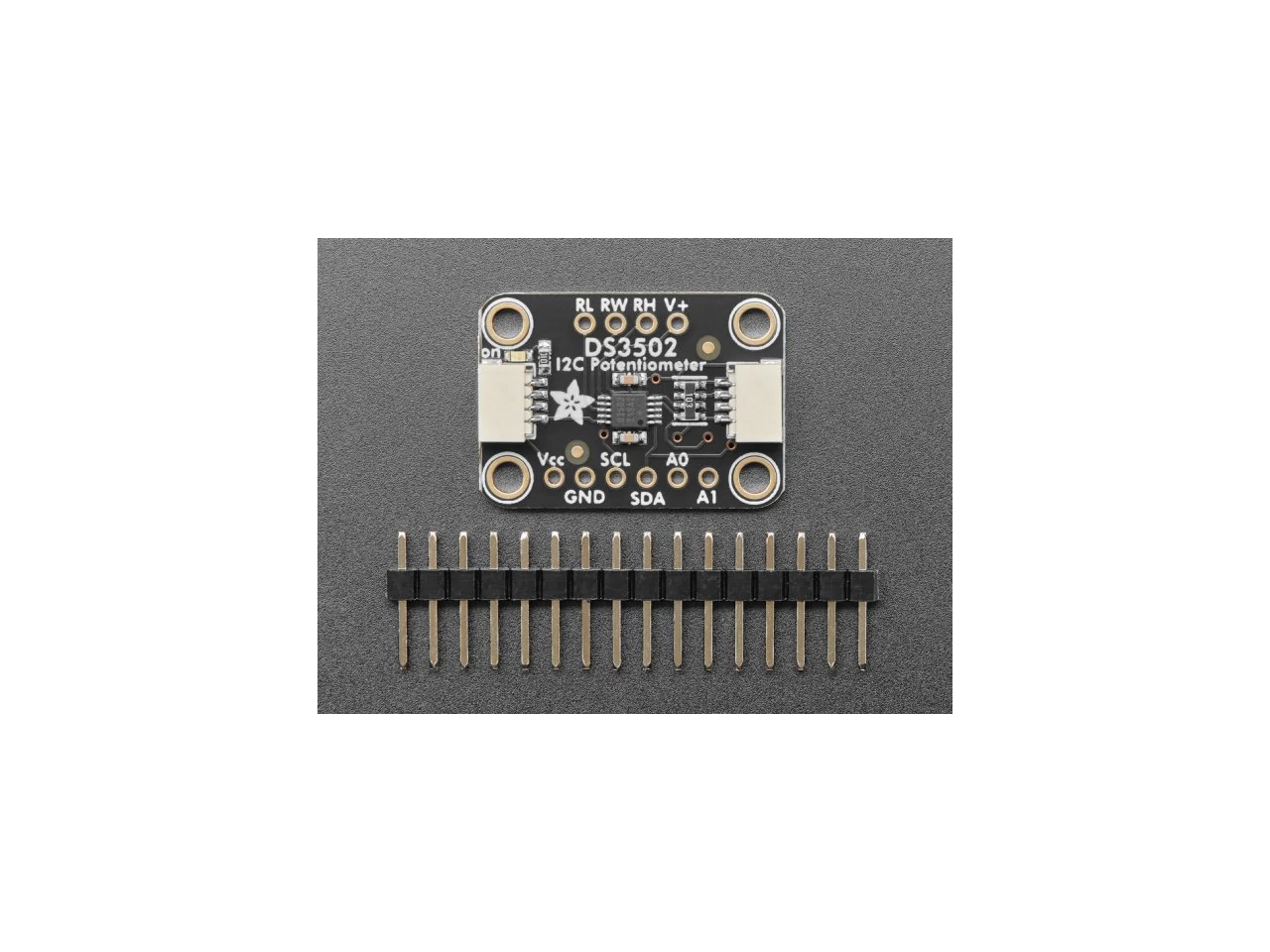

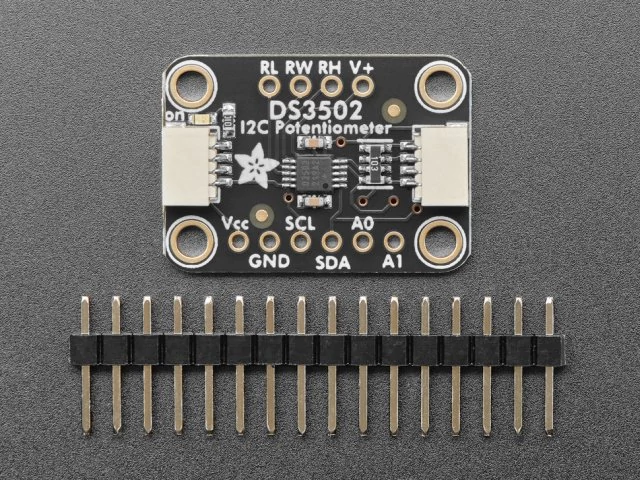

A4286 DS3502 I2C Digital 10K Potentiometer Breakout

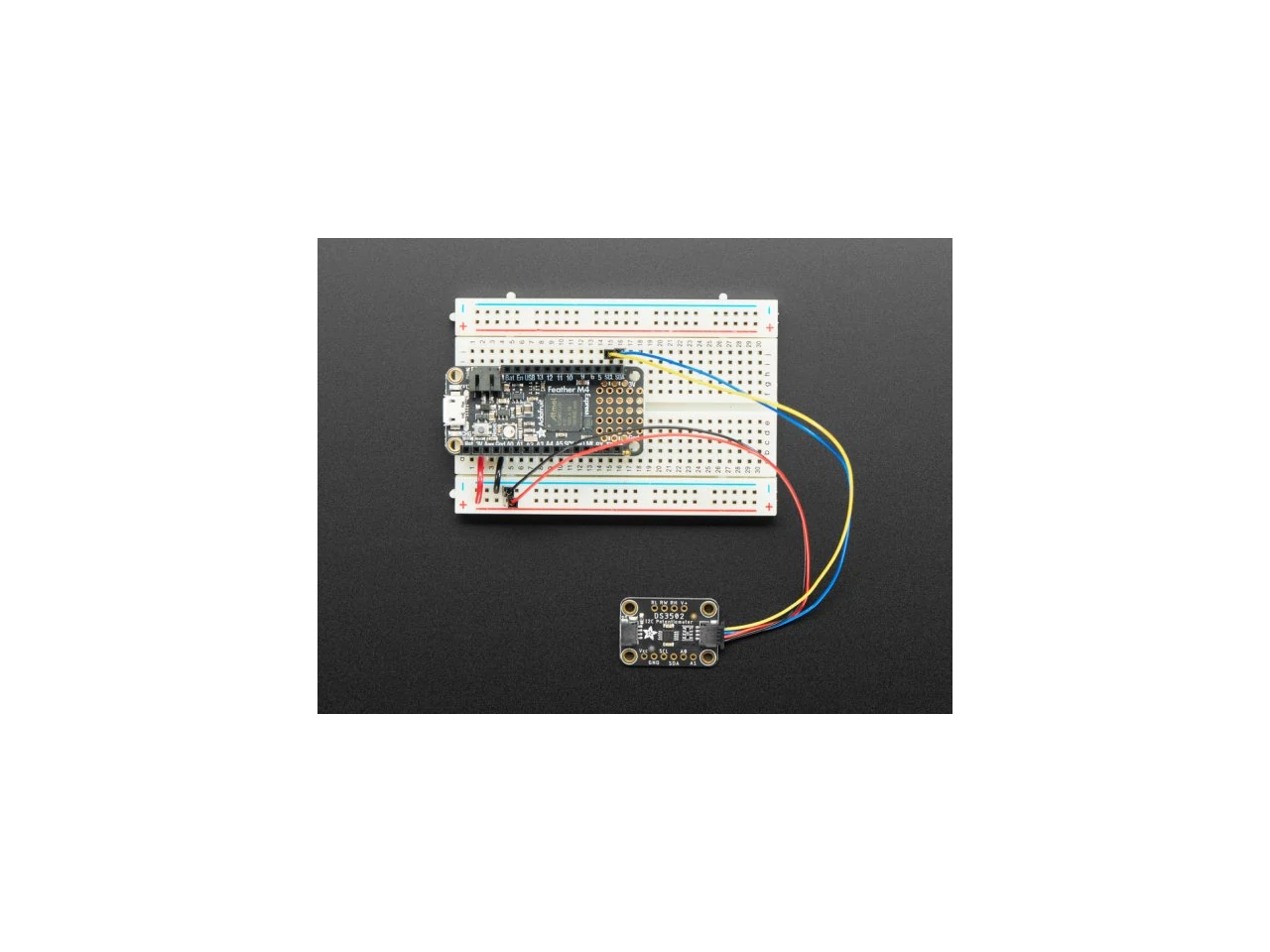

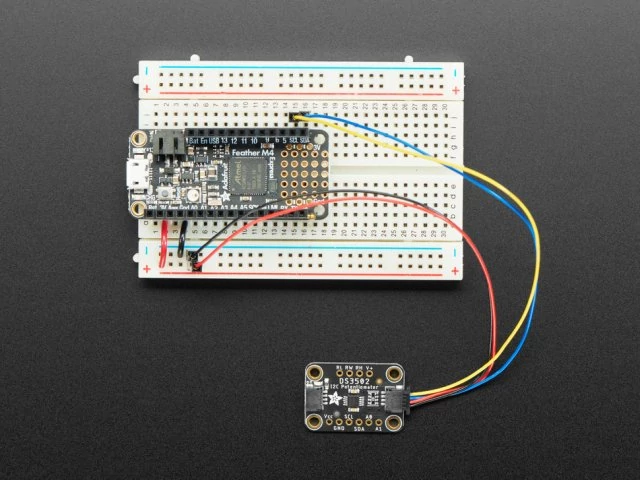

A4286 DS3502 I2C Digital 10K Potentiometer Breakout - Ha olyan ember vagy, akinek egész napja potenciométerek kimerítő állítgatásával telik, akkor a DS3502 pont a megfelelő eszköz a gombok forgatásával kapcsolatos problémáid megoldására. Ahelyett, hogy a gombokat KÉZZEL kelljen forgatni, mint egy ÁLLAT, a DS3502 I2C digitális potenciométer lehetővé teszi, hogy a mikrokontroller állítsa be az ellenállást helyetted! Most már felszabadíthatod a kezed, hogy pörgesd a fidget spinnered, vagy egy szelet pizzát egyél, miközben telefonálsz. Az I2C buszon keresztül egy Arduino, egy CircuitPython panel, vagy egy Python-alapú számítógép kommunikálhat a DS3502-vel, és utasíthatja, hogy változzon az ellenállás a kérésnek megfelelően.

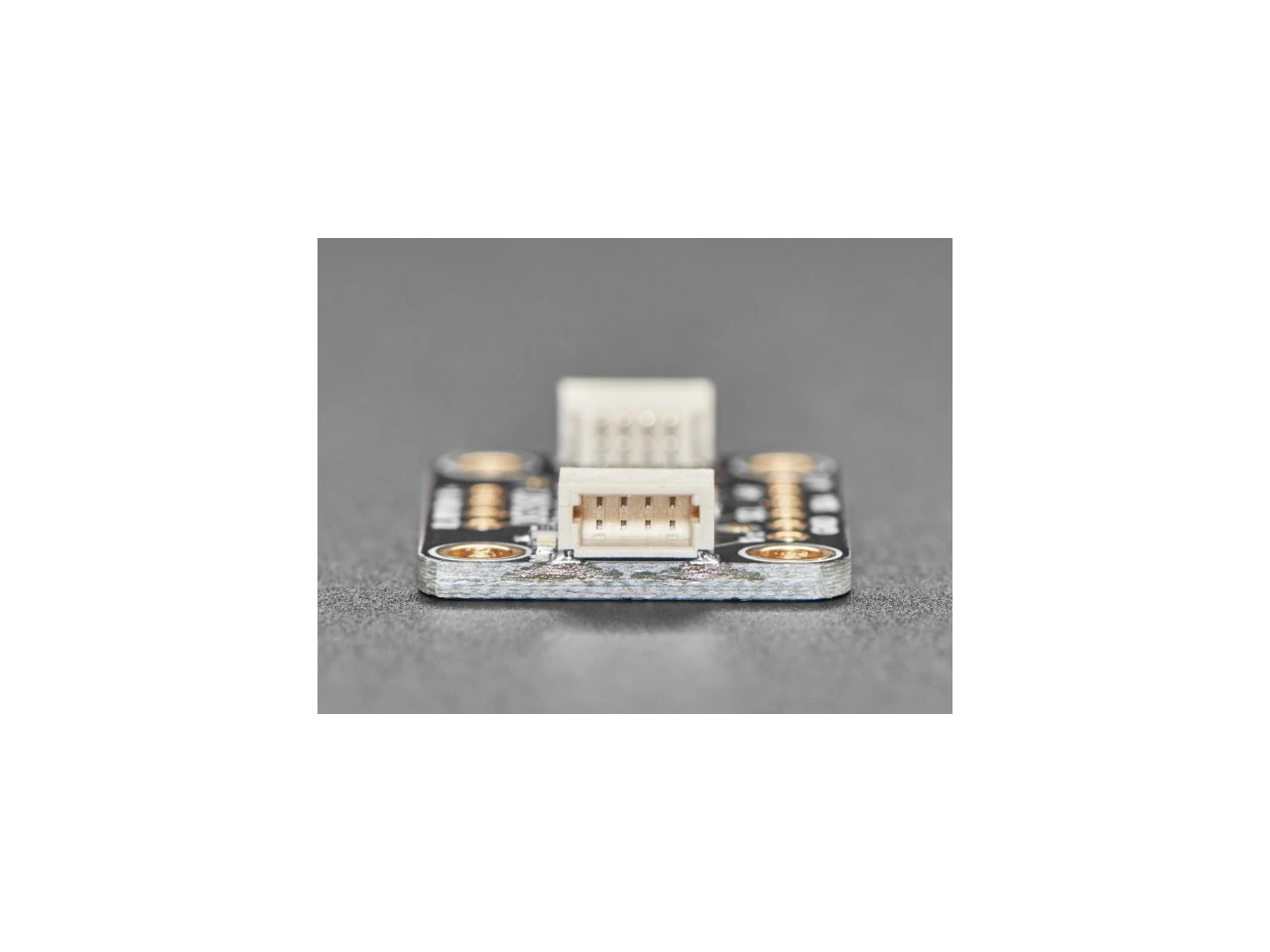

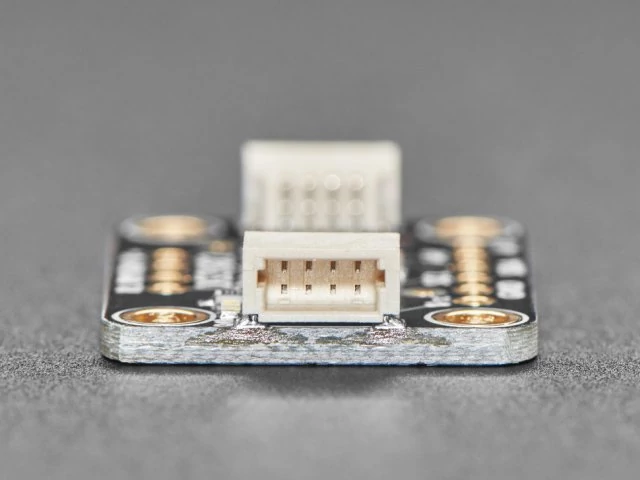

A DS3502-vel egyszerű dolgozni az I2C vezérlésnek köszönhetően. A szükséges támogató áramkörökkel és SparkFun qwiic kompatibilis STEMMA QT csatlakozókkal ellátott breakout PCB-re lett megépítve, hogy lehetővé tegyük a más hasonlóan felszerelt táblákkal történő használatot anélkül, hogy forrasztanunk kellene. A QT kábel nincs mellékelve a termékhez, de találsz a shopban többfélét is hozzá.

Ez a "kezes" kis segédeszköz 3.3 V-os vagy 5 V-os mikrovezérlőkkel kompatibilis, így számos fejlesztő platformmal használható. A DS3502 egy egyszerű chip, amely egy dolgot csinál, de azt jól, így nagyon könnyű vele dolgozni. Kösd be az áramkörbe és állítsd be a kívánt értéket és ennyi. Azért, hogy még egyszerűbb legyen a dolgod, Arduino és CircuitPython/Python 3 illesztőprogramokat írt hozzá az Adafruit, hogy egyszerűsítsék ezzel a potmétert helyettesítő termékkel a kapcsolattartást.

"Oké, ez a dolog nagyszerűen hangzik, de adj meg néhány konkrét paramétert" - mondod. Rendben, akkor tessék: Az "ablaktörlő" értéke egy 7 bites szám, ami azt jelenti, hogy 128 lehetséges ellenállási szint közül választhatsz 0-10K ohm között. Még egy alapértelmezett értéket is megadhatsz, amely bekapcsoláskor beállítódik. A vezérelt analóg feszültség 4,5-15,5V között lehet. Ezen kívül a hátoldali jumperek segítségével 4 különböző I2C cím értéke állítható be, így négy DS3502 lehet ugyanazon az I2C-buszon.

Technikai adatok:

Diagramok, könyvtárak, kódpéldák, adatlapok, és még sok más a tanulási útmutatóban.

Felülvizsgálati előzmények:

A 2022. december 5-től - frissítették ezt a NYÁK-ot az Adafruit Pinguinnel. Az új és régi NYÁK működés szempontjából azonosak. Eltérés a panel kinézetén és színén kívül a STEMMA QT csatlakozók jelentik az új kiviteleken.

• A termék méretei: 1,0" x 0,7" x 0,2".
• Termék súlya: 1.6g / 0.1oz

Leírás frissítve: 2023.06.05. To/Ta
