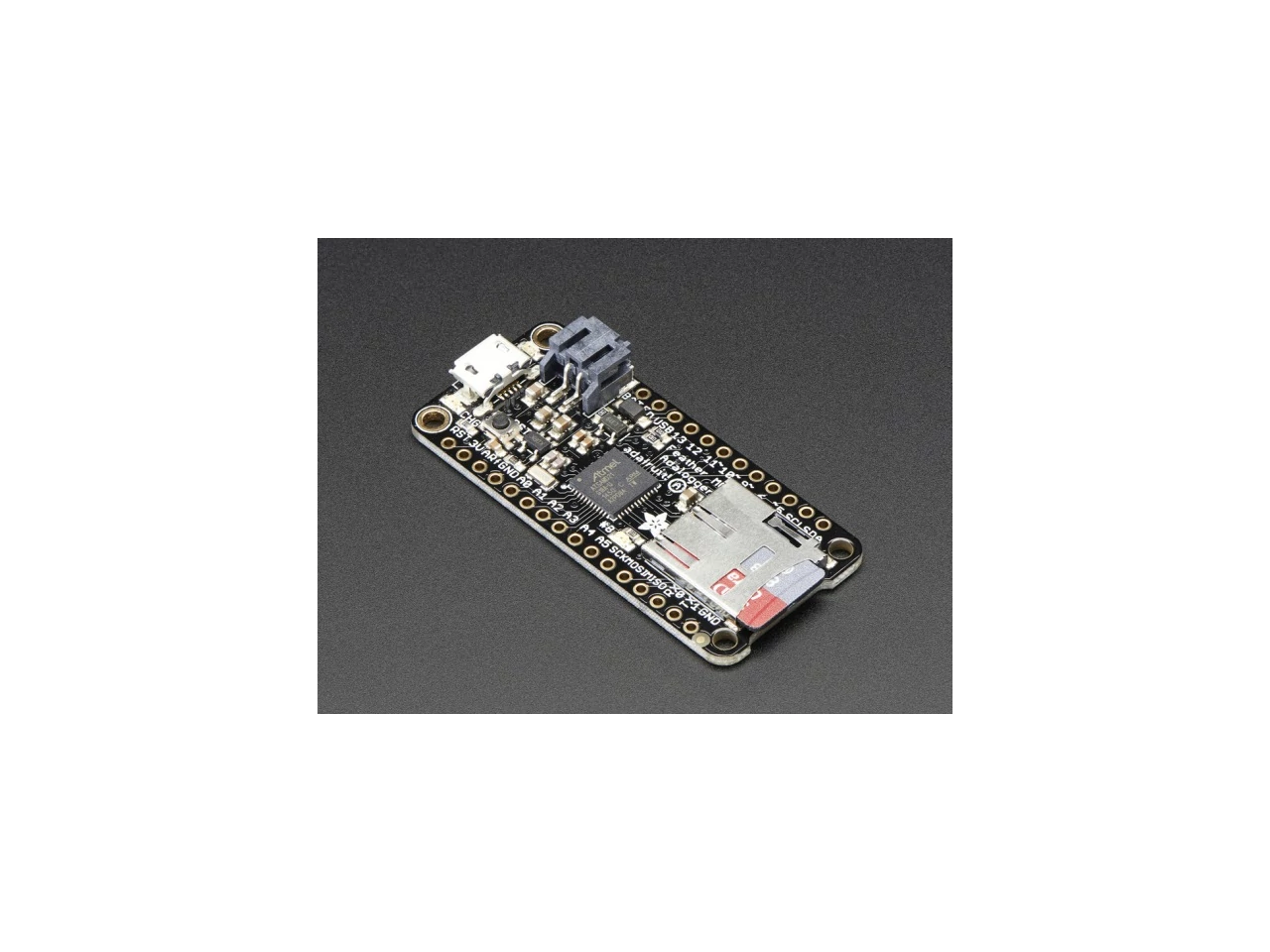

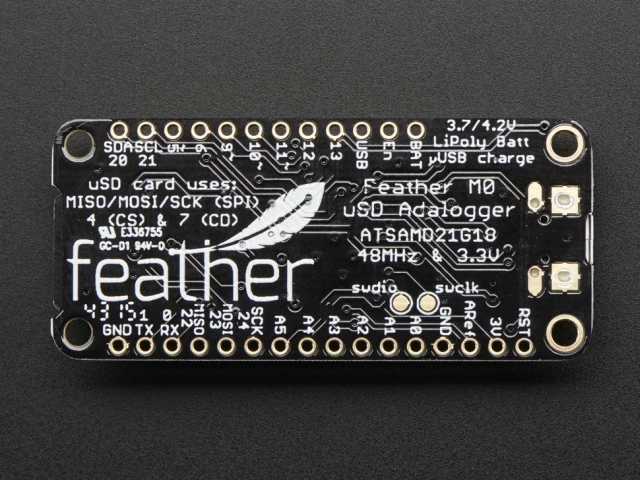

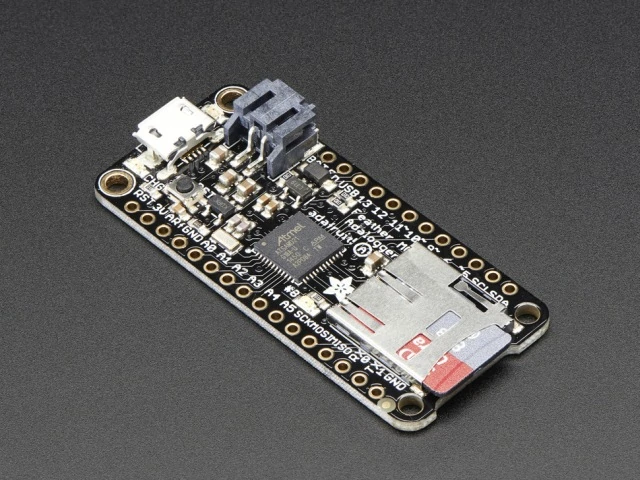

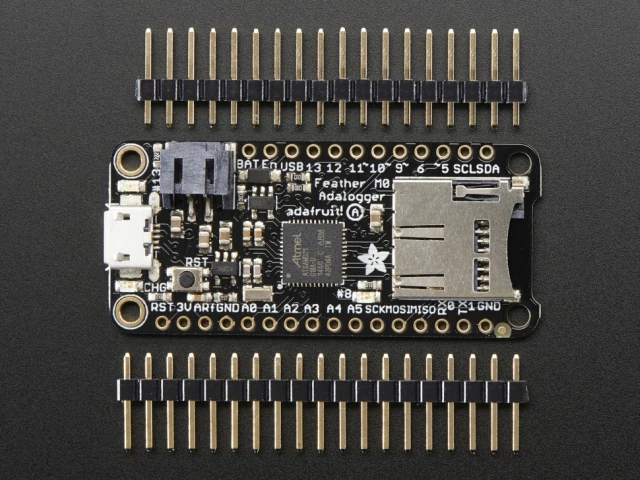

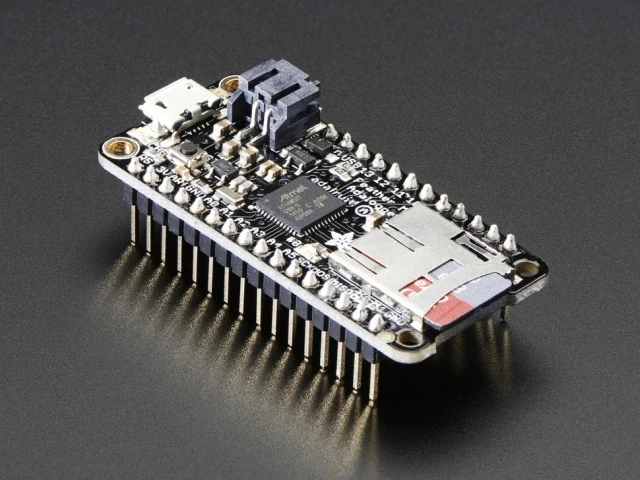

A2796 Adafruit Feather M0 Adalogger

A2796 Adafruit Feather M0 Adalogger - A Feather az Adafruit új fejlesztő-kártyája, nevéhez híven (feather - madártoll) könnyű, átlátható, jól kezelhető eszköz.  A Feather-t tervezői a hordozható mikrokontrollerek új szabványának szánták.
Az Adafruit Feather M0 Adalogger - egy igazi ,,minden egyben" Cortex M0 adatnaplózó (vagy adat-olvasó), beépített USB csatlakozással és akkutöltővel, microSD kártyacsatlakozóval - minden egyben a munkához.
A Feather MO szíve egy ATSAMD21G18 ARM Cortex MO processzor, 48 MHz órajellel, 3.3V-os logikával, csakúgy, mint az Arduino Zero-ban. Ez a chip nagy méretű 256K-s flash memóriát (az Atmega 328 ill. 32u4 típusok memóriájának nyolcszorosát) és 32K RAM-ot (az Atmega 328 memóriájának 16-szorosát) tartalmazza. A chipben beágyazott USB található, így a beépített USB - soros port programozó és hibakereső lehetőség szükségtelenné teszi egy FTDI típusú chip alkalmazását.

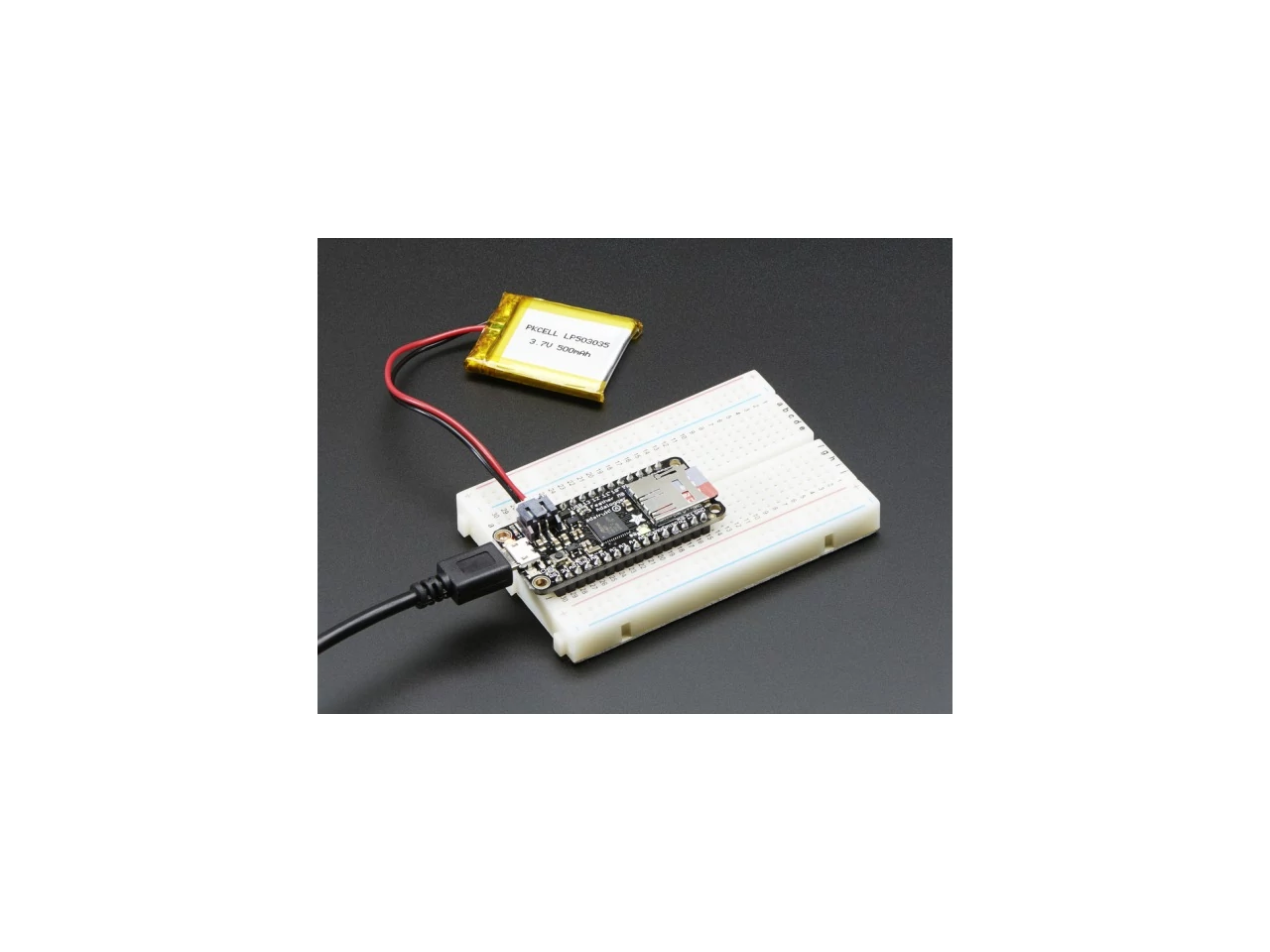

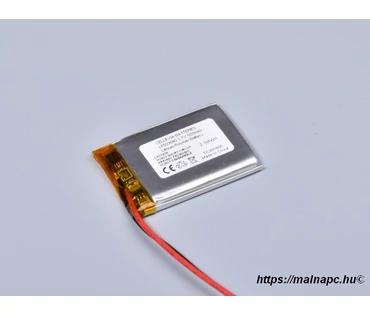

A hordozható alkalmazások támogatására a Feather M0 olyan akkumulátor töltő csatlakozót kapott, amivel lehetőség van 3.7V-os Lithium polymer akkuk csatlakoztatására illetve töltésére. Természetesen az akkumulátor nem működési feltétel, a Feather automatikusan kapcsol át az USB áramforrásra - amennyiben az elérhető. Az akku feszültsége könnyen ellenőrizhető, egy osztón keresztül jelszintjét egy analóg tüskére kötöttük, így az mérhető, és könnyen detektálható, ha töltésre lenne szükség.

Részletes adatok:

• Méretek: 51mm x 23mm x 8mm beforrasztott csatlakozók nélkül
• Tömeg: 5.3 gramm
• Processzor: ATSAMD21G18 @ 48MHz 3.3V logikai szinttel
• 256K flash memóriával + 32K RAM
• 3.3V feszültség stabilizátor,  500mA csúcsáram
• natív USB támogatás, USB bootloader és soros port hibakereséssel
• 20 GPIO tüske
• Hardveres soros port, I2C, SPI támogatás
• 8 x PWM kimenet
• 10 x analóg bemenet
• 1 x 10 bites analóg kimenet (DAC)
• Beépített 100mA li-poly töltő, töltöttség jelző LED-del
• Pin #13 általános célú piros LED-del
• Táp/engedélyező pin
• 4 szerelő-furat
• Reset gomb

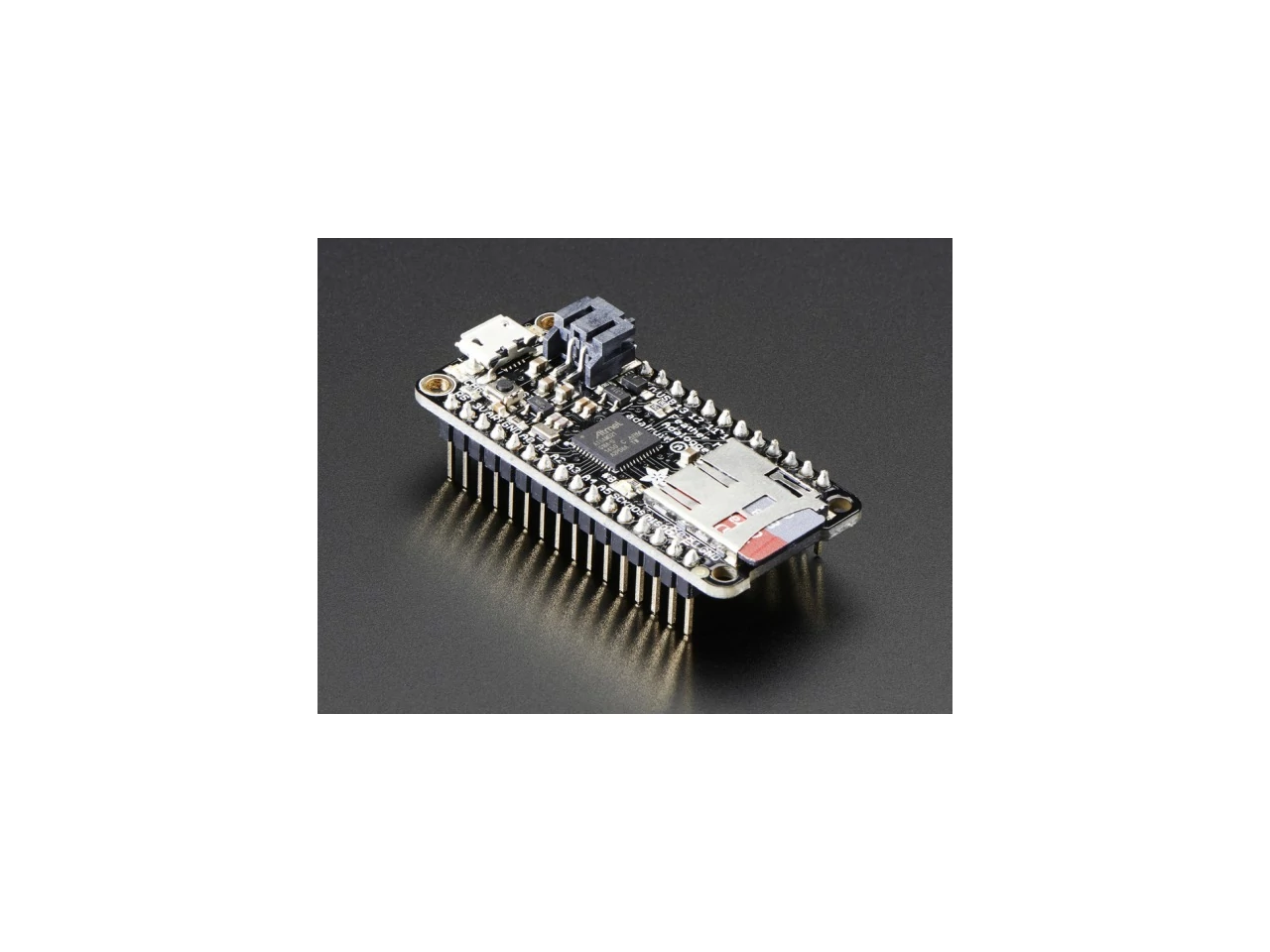

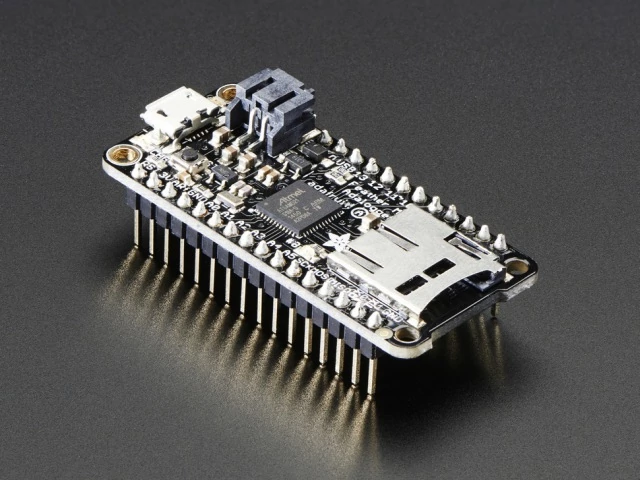

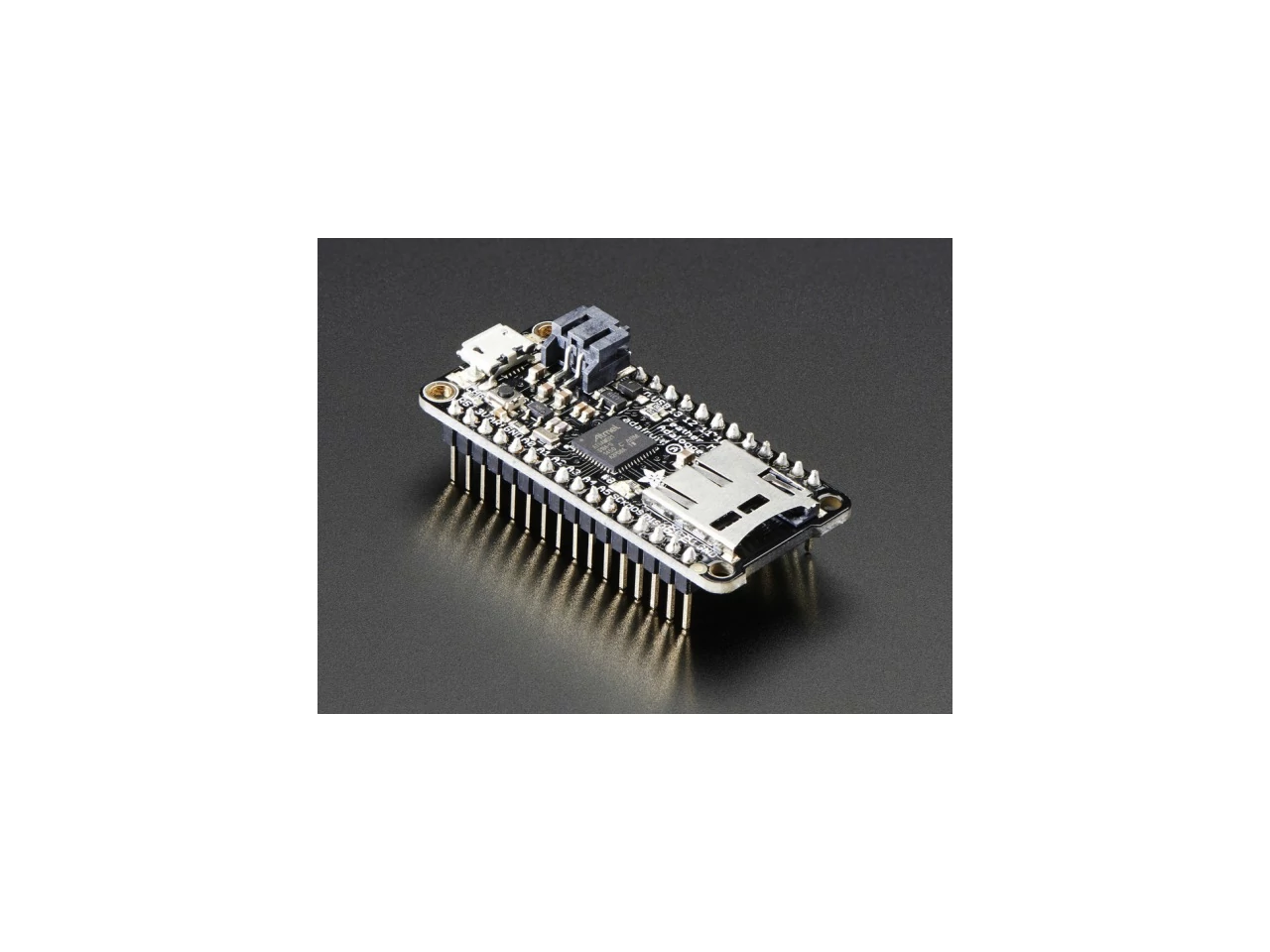

A Feather M0 Adalogger boardján maradék extra helyet egy MicroSD olvasó és egy zöld LED foglalja el:

• Pin #8 -ra csatlakoztatva van egy zöld LED
• MicroSD foglalat a szükséges tárhelyhez (olvasás/írás)

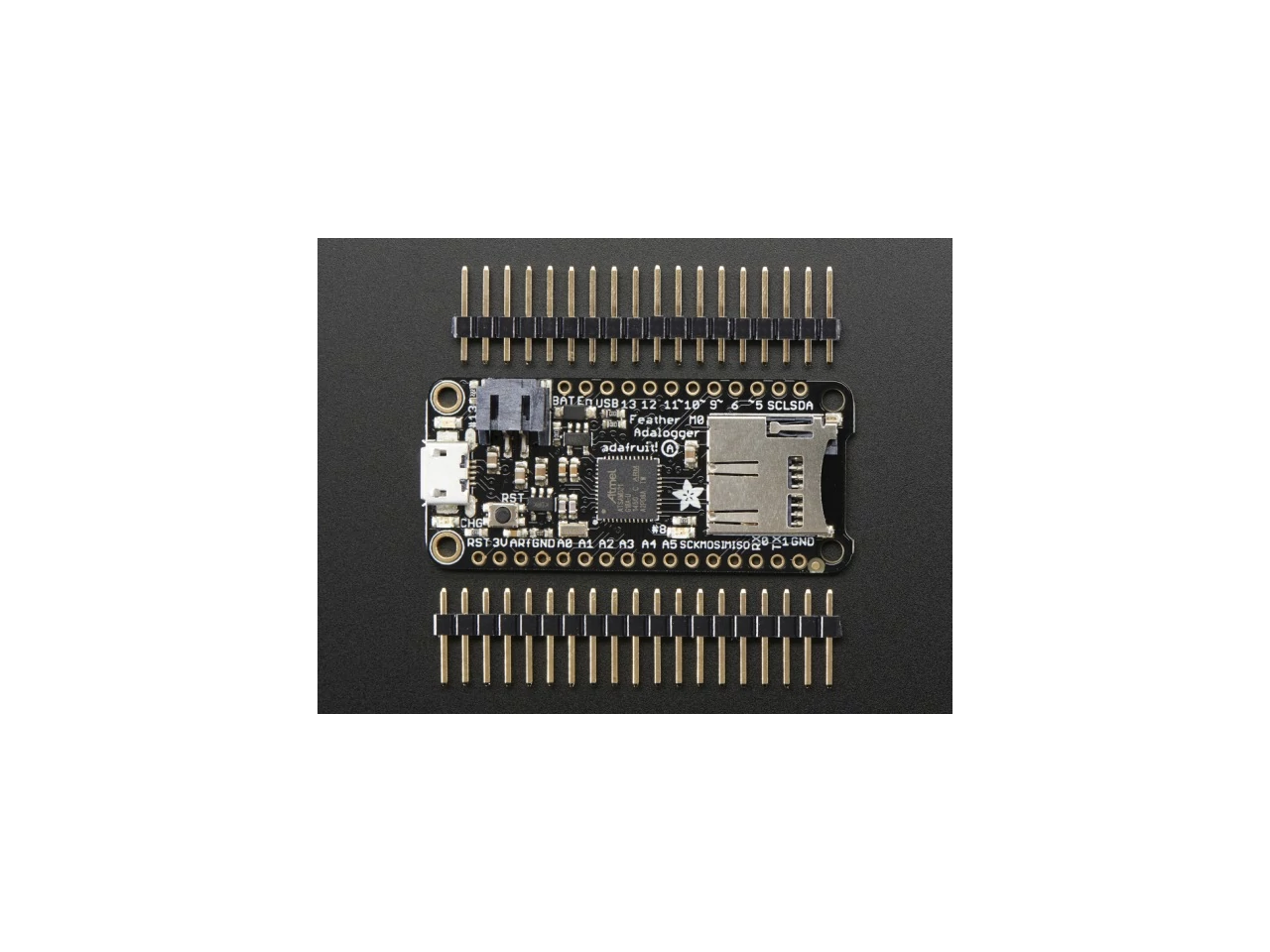

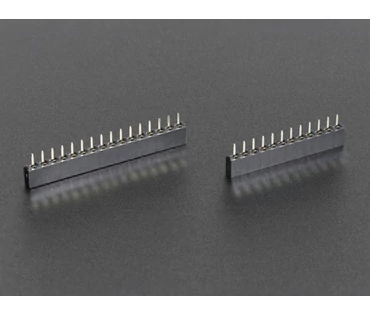

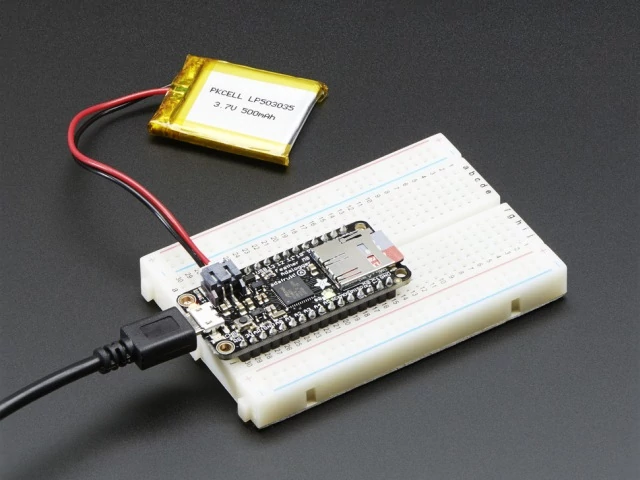

A board teljesen összeszerelve és tesztelve érkezik, USB bootloaderrel, így az Arduino IDE-vel való programozása gyors és könnyű. Néhány tüskesort is találsz a csomagban, amiket beforraszthatsz és már mehet is a breadboard-ra. Lipoly akkumulátor, MicroSD kártya és az USB kábel nem tartozék!

Leírás frissítve: 2023.03.26. P/T
