A2691 Adafruit FONA 3G Cellular Breakout EU

A2691 Adafruit FONA 3G Cellular Breakout EU - Adafruit FONA 3G ,,mobiltelefon" chip (EU verzió)

Ha szeretnéd egy magasabb szintre emelni a dolgokat, remek választás ez a 3G képes modem. A FONA 3G-nek jobb lefedettsége van, GSM kompatibilis, visszafele is és még egy beépített GPS modullal is rendelkezik, helymeghatározáshoz, valamint eszköz nyomon követéshez. Tehát ezzel az all-in-one mobiltelefon modullal képes leszel helymeghatározásra, hang és szöveges üzenetek továbbítására, sőt még mobilinternet használatára is.

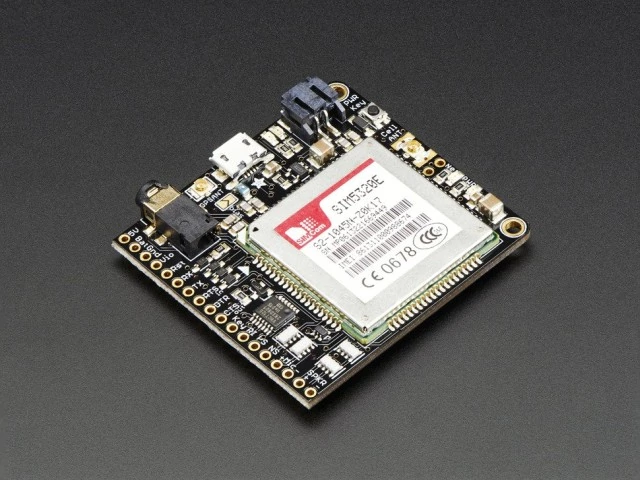

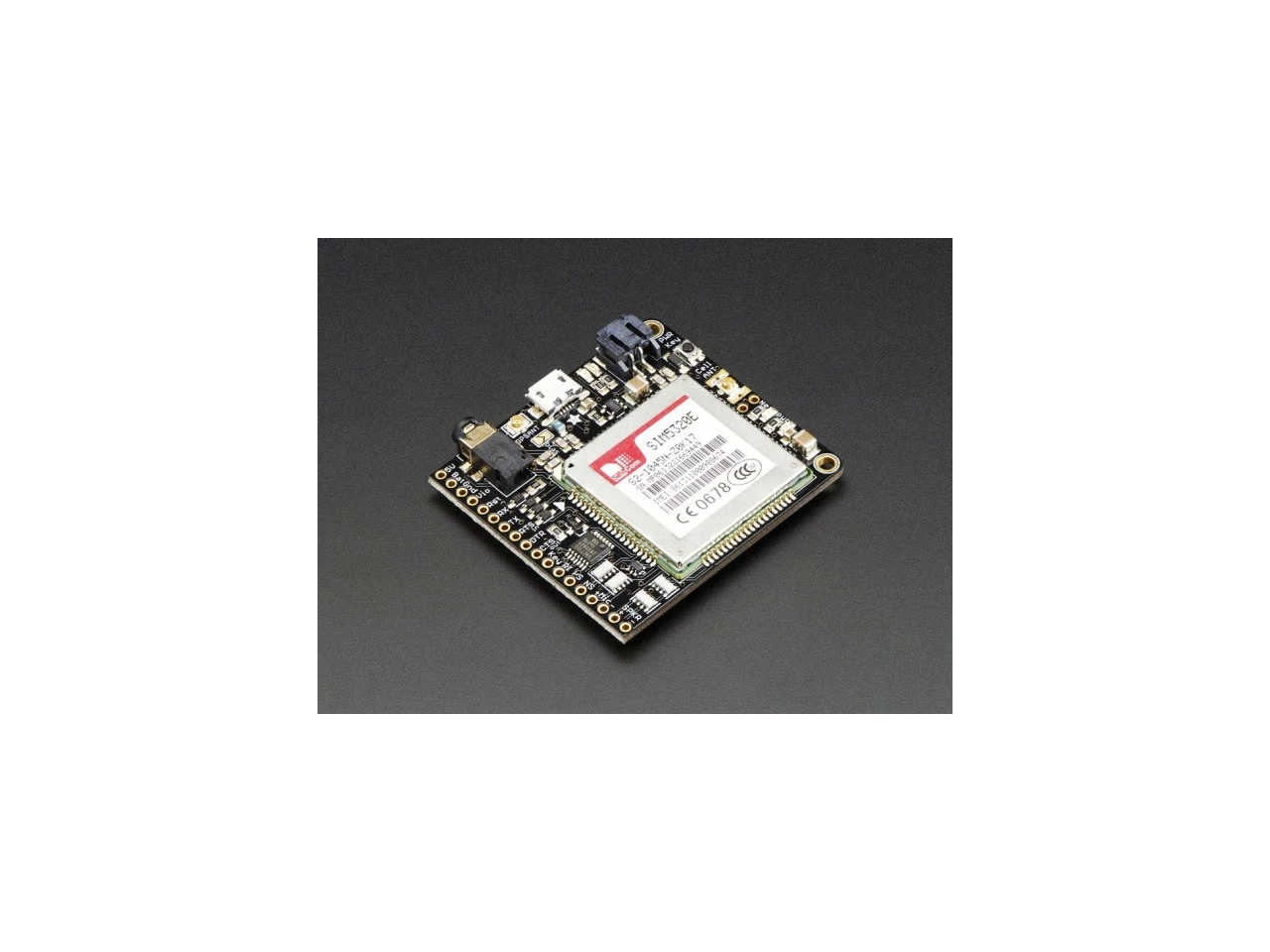

A modul mindössze 1.75" x 1.6" ( 4.445 cm x 4.064 cm ) nagyságú, de rengeteg technológiai tudás rejlik benne. A szívét egy SIM5320E típusú GSM modell alkotja.

• négy sávos, 850MHz GSM, 900MHz EGSM, 1800MHz DCS, 1900MHz PCs, csatlakozz bármelyik globális GSM hálózathoz a megfelelő SIM kártyával
• Európai verzió, két sávos, UMTS/HSDPA 900/2100MHz WCDMA + HSDPA
• integrált GPS (Qualcomm PM8015 GPS), ugyanarról a porról irányítható, illetve lekérdezhető
• indíts és fogadj hívásokat headset, vagy egy külső 8 ohm-os hangszoró + mikrofon segítségével
• küldj és fogadj SMS-eket
• böngéssz (TCP/IP, HTTP, stb...)
• AT rádió sávszélesség használható: 300, 600, 1200, 4800, 9600, 19200, 38400, 57600, 115200, 230K, 461K, 961K, 3.2M, 3.7M és 4.0Mbps
• natív USB támogatás, kösd egy számítógéphez és rögtön egy soros portot kapsz rádiókommunikációhoz, mint GPS NMEA és modem

GPS specifikáció:

• 16 vételi csatorna
• GPS L1 C/A kód
• érzékenység:
• helymeghatározás: -157 dBm
• cold start: -144dBm
• TTFF:
• cold start: 100s
• hot start: 1s
• pontosság: megközelítőleg 2.5 méter

Ajánlott aktív antenna használata a GPS-hez, mert passzív antennával bizonyos folyamatok lassúbbak lehetnek.
Figyelem! Ez a készülék jelentősen eltér a FONA 800, illetve 808-tól. A mobilinternet használata nem annyira egyszerű ezen az eszközön, továbbá a GPS nem olyan gyors és nagyobb az áram fogyasztása, ezért a FONA 3G inkább azok számára ajánlott, akik kicsit több kihívásra vágynak, kezdőknek inkább a FONA 80x szériát ajánljuk.

FONA 3G a következőket tartalmazza:

• LiPoly akkumulátor foglalat, használd bármilyen 500mAh+ LiPoly akksival, amelyet a MicroUSB aljzaton keresztül újra tölthetsz. Két darab LED jelzi, hogy az eszköz éppen tölt, illetve ha teljesen feltöltődött.
• hagyományos 4 soros TRRS fejhallgató jack aljzat, használható bármely Apple, vagy Android kompatibilis termékkel
• kimenet külső 8 ohm-os hangszóróhoz, illetve mikrofonhoz, ha nem fej/fülhallgatóval szeretnéd használni
• feszültség változtató áramkör, hogy 2.8V-ról és 5V-ról is működtethető legyen
• uFL csatlakozási lehetőség külső antennákhoz
• visszajelző LED áramhoz, illetve a hálózati kapcsolathoz

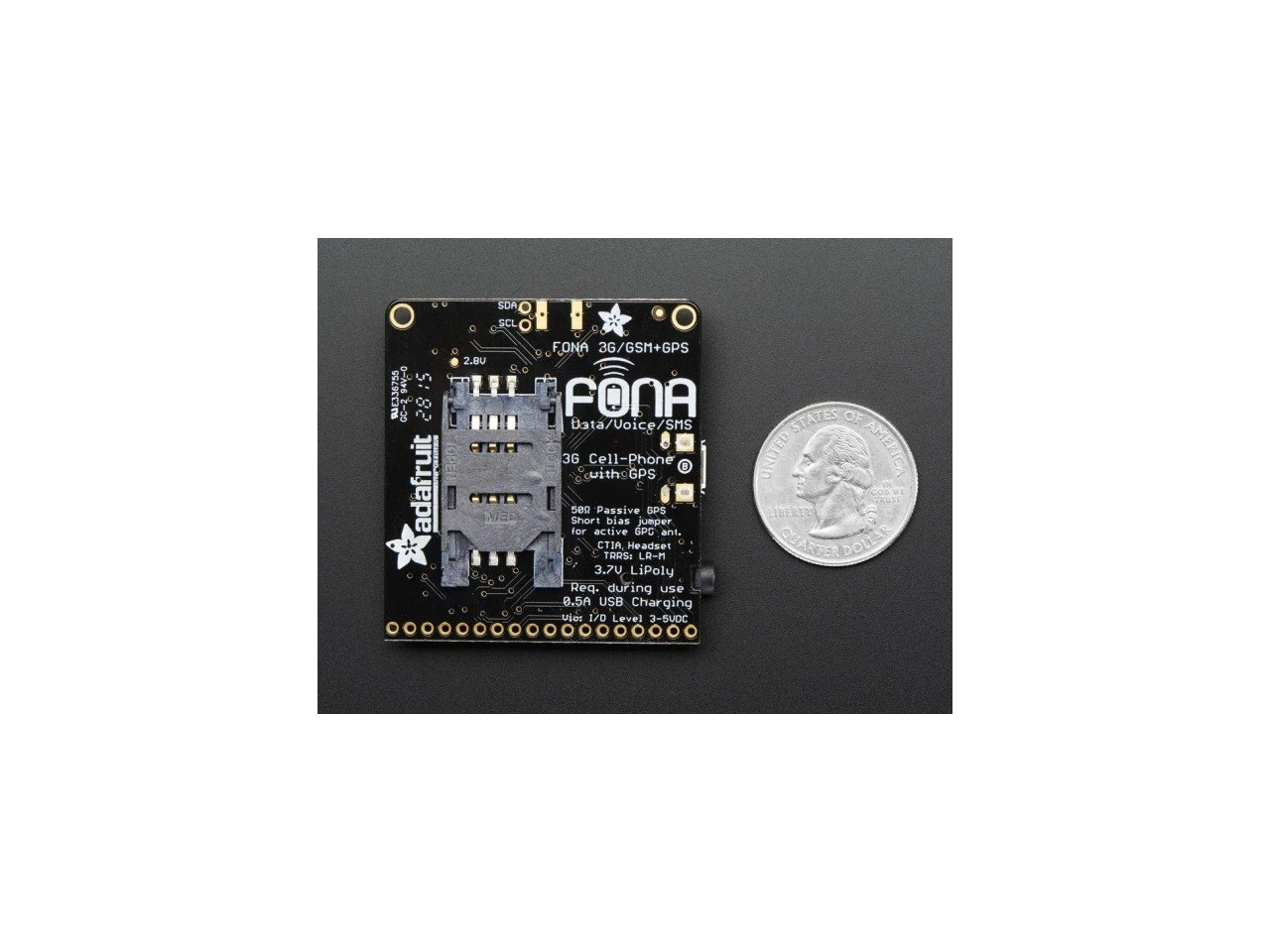

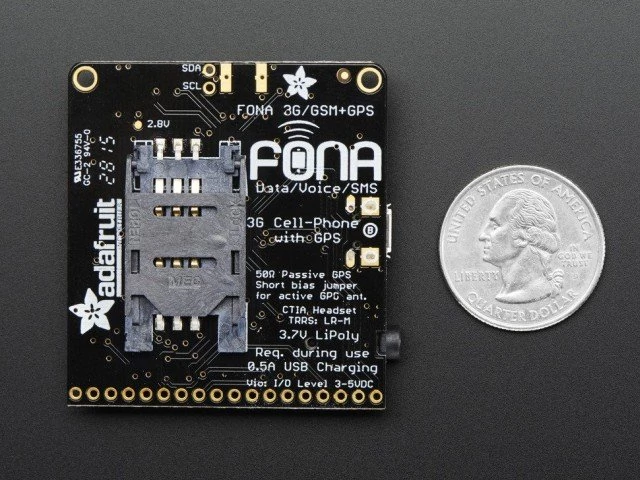

• hagyományos SIM foglalat

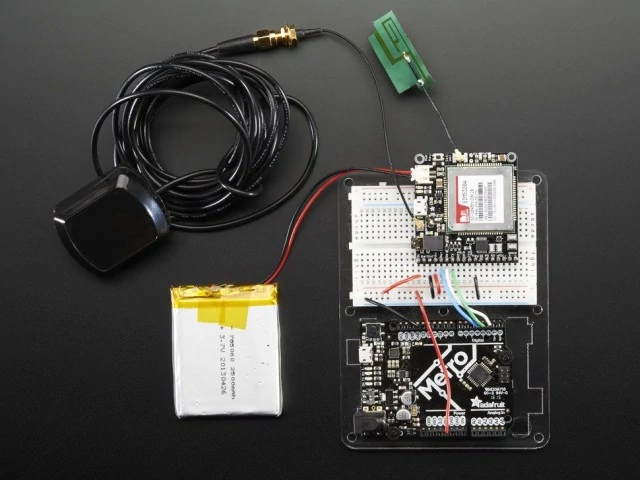

Önmagában ez az eszköz nem képes semmilyen folyamatra. Mikrokontroller szükséges hozzá. Ajánlott Arduino használata, de bármely 3-5V-os mikrokontroller UART-tal képes utasításokat továbbítani az RX/TX pineken.

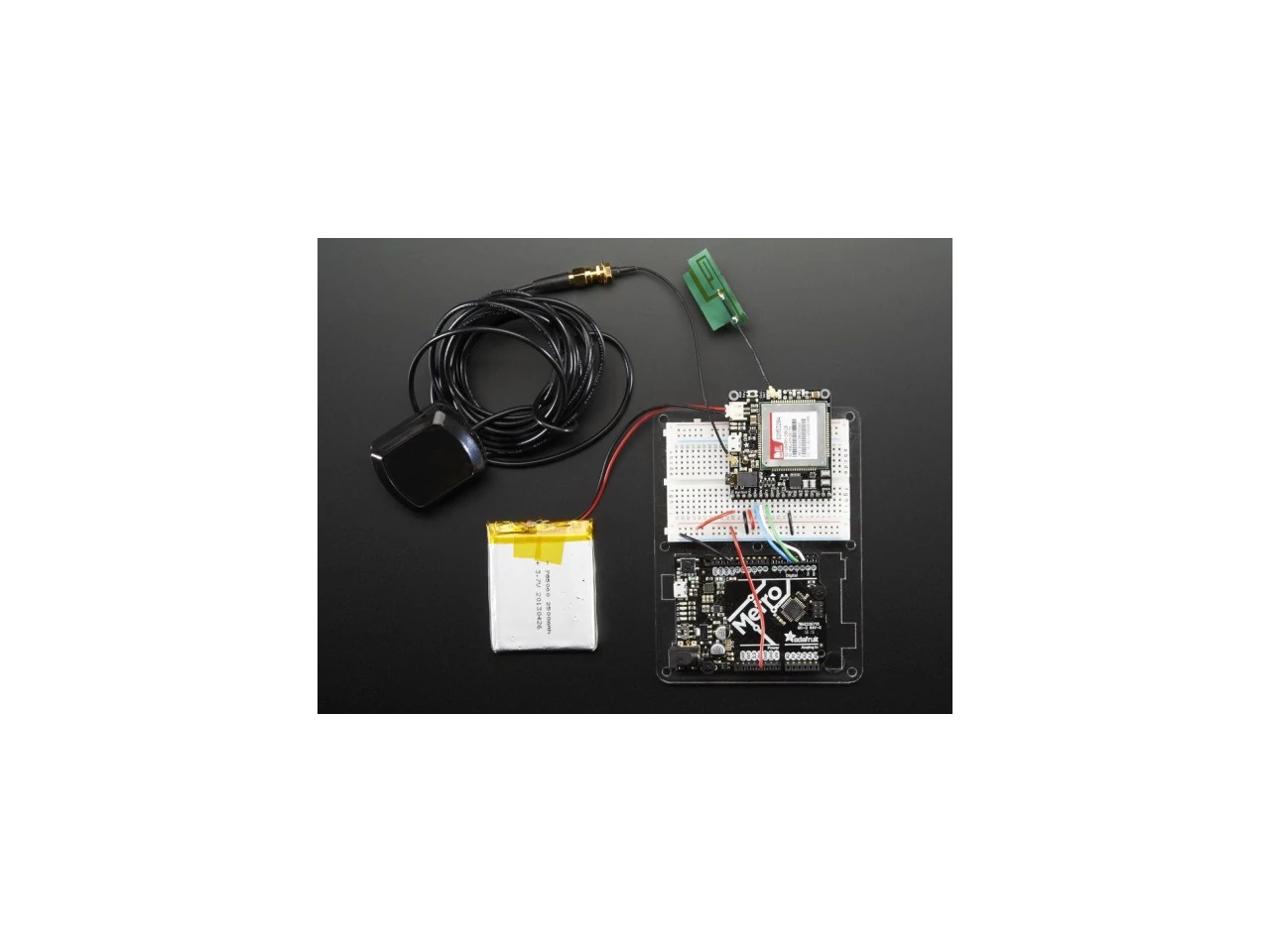

A következőkre is szükséged lehet, hogy használni tudd a FONA 3G-t:

• SIM kártya

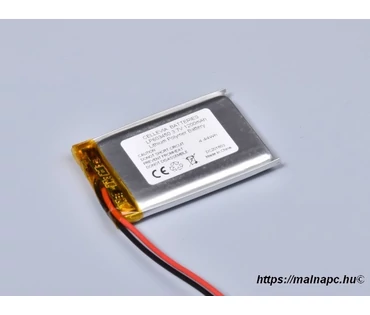

• LiPoly akkumulátor, 500mAh, vagy nagyobb
• MicroUSB kábel (töltéshez, és az eszközzel való kommunikációhoz)
• külső uFL GSM antenna (vagy SMA antenna)

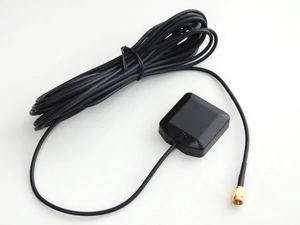

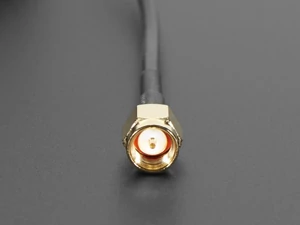

• külső aktív GPS antenna (szükséges még uFL - SMA adapter is)
• TRRS 4 soros headset (nem létfontosságú, de nélküle körülményes a telefonhívások lebonyolítása, bármely Apple/Android kompatibilis megfelel, kivéve a gyári iPhone fülhallgató, azzal nem működött)

Technikai adatok:

• méret: 50mm x 46mm x 7mm / 2.0" x 1.8" x 0.3"
• tömeg: 50g / 1.8oz
