A2130 Adafruit Mono 2.5W Class D Audio Amplifier - PAM8302

A2130 Adafruit Mono 2.5W D osztályú audio erősítő - PAM8302

Ez a szuper kis mono erősítő meglepően erős - akár 2,5 wattot is képes leadni 4-8 ohmos impedanciájú hangszórón. A miniatűr chip belsejében egy D-osztályú vezérlő található, amelynek köszönhetően 2,0V-5,5V DC tápfeszültségről képes működni. Mivel az erősítő D-osztályú, nagyon jó a hatásfoka (8Ω-os hangszóró esetén fél wattnál több mint 90%-os hatásfokú) - így tökéletes hordozható és akkumulátoros projektekhez. Beépített hő- és túláram védelemmel rendelkezik, így alig melegszik. Az erősítés maximális értéke 24 dB, amit a panelen található hangerő-trimmer poti segítségével csökkenthető.

Az erősítő A+ és A- bemenetei 1,0µF-os kondenzátorokon keresztül csatlakoznak, így teljesen szimmetrikusak - ha nincs szimmetrikus kimenetünk, egyszerűen csatlakoztassuk az Audio- pint a földhöz. Az áramkör híd kimenettel rendelkezik - ez azt jelenti, hogy a kimeneti pinek közvetlenül a hangszóróhoz csatlakoztathatóak, földfüggetlenek. A kimenet egy nagyfrekvenciás 250KHz-es PWM négyszögjel, amelyet a hangszórótekercs "átlagol" - a magas frekvenciák nem hallhatók. A fentiek azt jelentik, hogy a kimenetet nem lehet egy másik erősítőbe csatlakoztatni, közvetlenül a hangszórókat kell meghajtania.

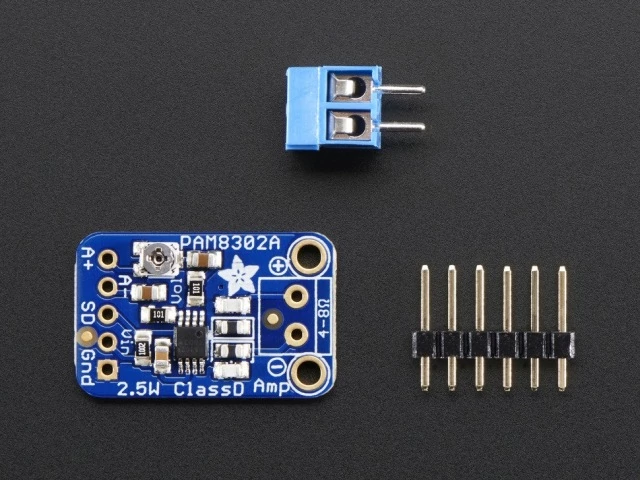

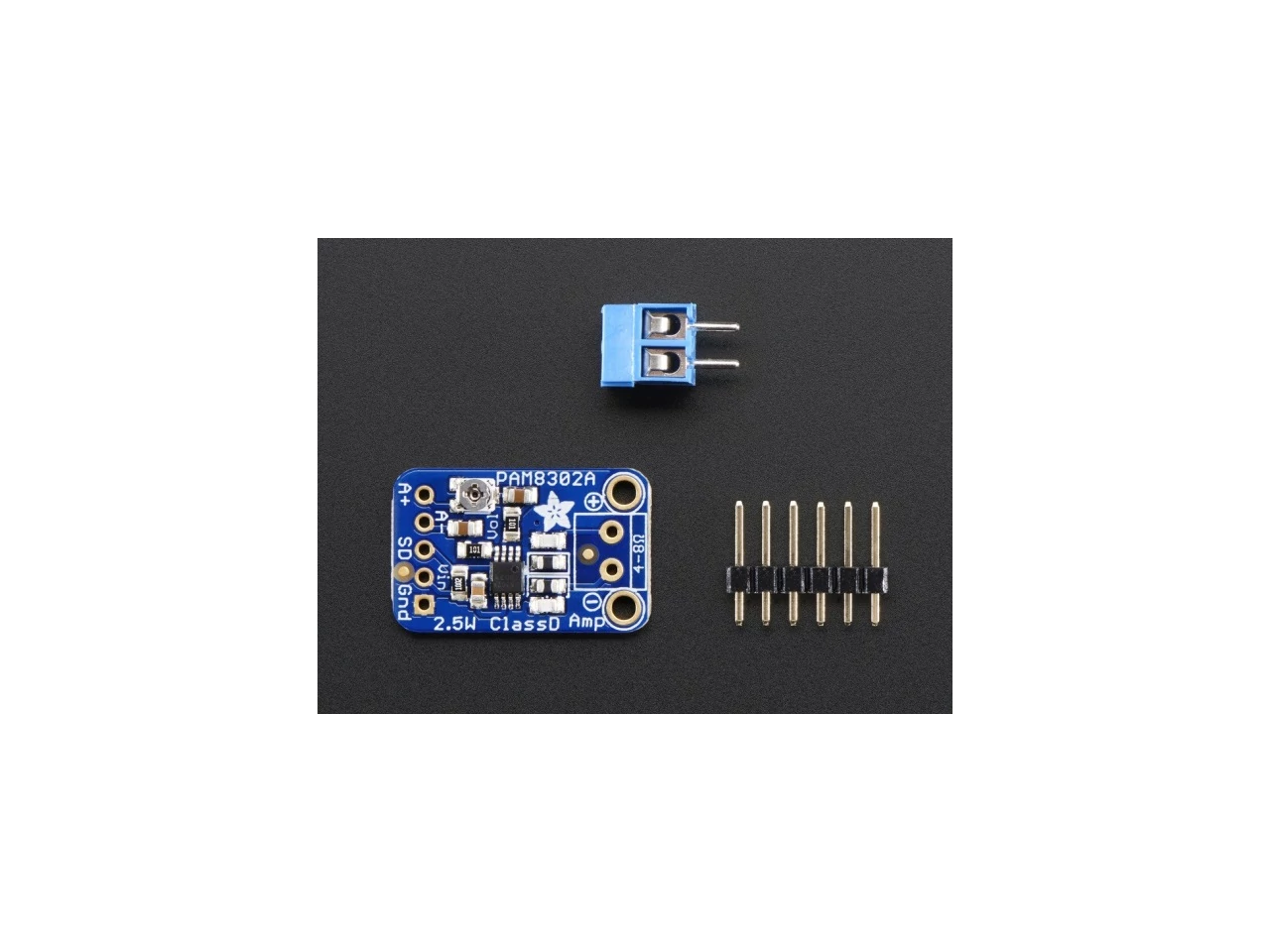

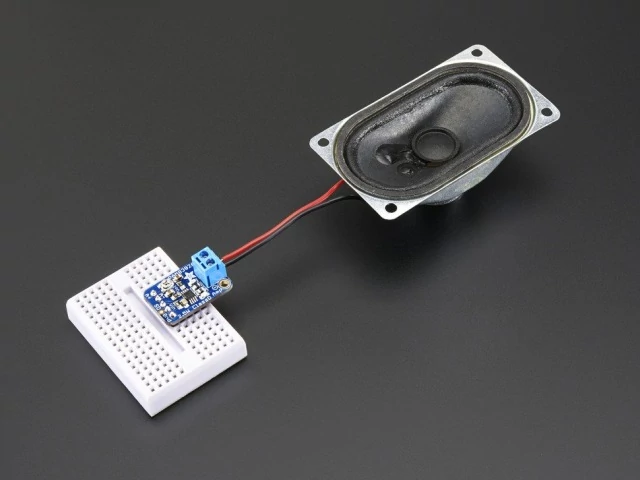

A csomagban egy teljesen összeszerelt és tesztelt breakout panel található, továbbá a gyártó mellékelt tüskesort, mely a breadboardra való építést segíti és egy 3,5 mm-es sorkapcsot, a hangszóró egyszerű csatlakoztatásához. A termékhez hangszóró nincs mellékelve, bármilyen 4 ohmos vagy nagyobb impedanciájú hangszóróval használható.

Főbb jellemzők:

• Kimeneti teljesítmény: 2,5 W 4Ω-on, 10% THD, 1,5 W 8Ω-on, 10% THD, 5,5 V-os tápfeszültséggel.
• 50dB PSRR 1KHz-en
• Szűrő nélküli kialakítás, ferrit árnyékoló gyűrű + kondenzátorok a kimeneten.
• Fix 24dB erősítés, beépített trim-potenciométerrel a bemeneti hangerő beállításához.
• Hő- és rövidzárlat/túláram védelem.
• Alacsony áramfelvétel: 0,5mA kikapcsolt állapotban (az SD pinen lévő pullup ellenállásnak köszönhetően).
• Méretek (0,1"-os tüskesor nélkül): 15 mm x 24mm x 2 mm / 0.6" x 0.9" x 0.08"
• Súly: 1.4g

Megjegyzés: A termékhez mellékelt sorkapocs lehet kék vagy fekete.

• PAM8302A adatlap
• EagleCAD PCB fájlok a GitHub-on
• Fritzing objektum elérhető az Adafruit Fritzing library-ben

Leírás frissítve 2022.08.20 P/T
