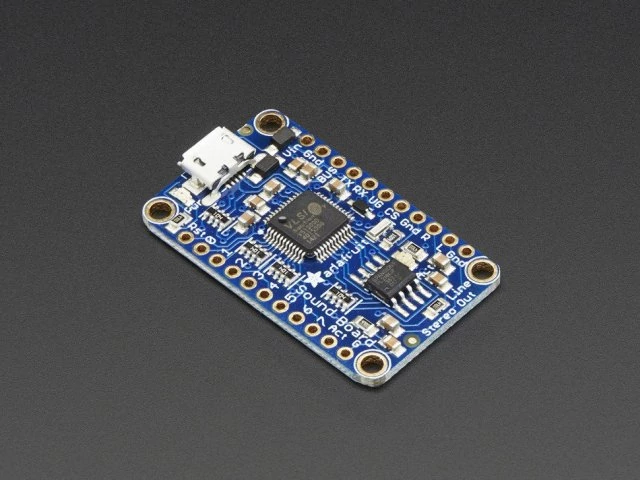

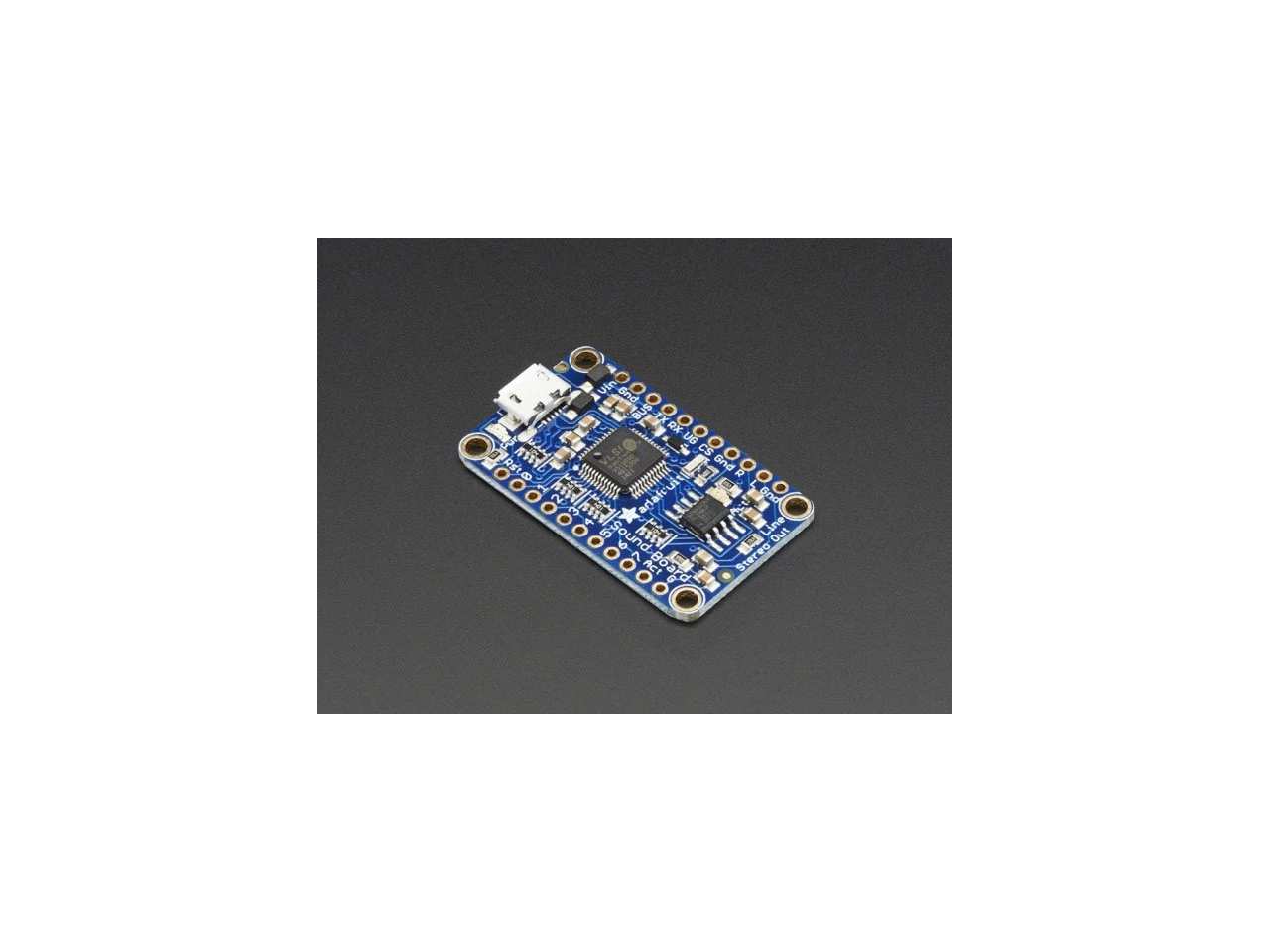

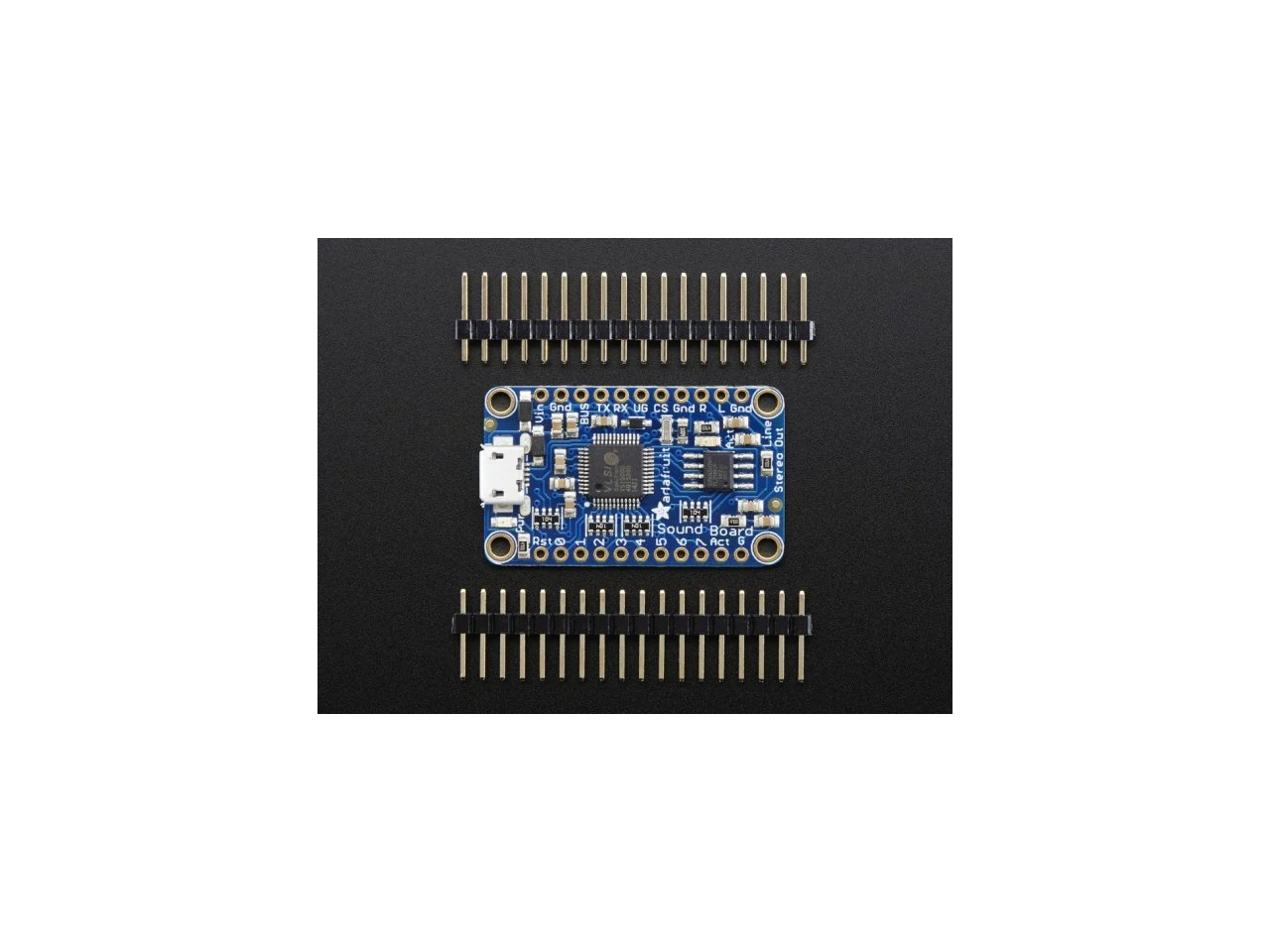

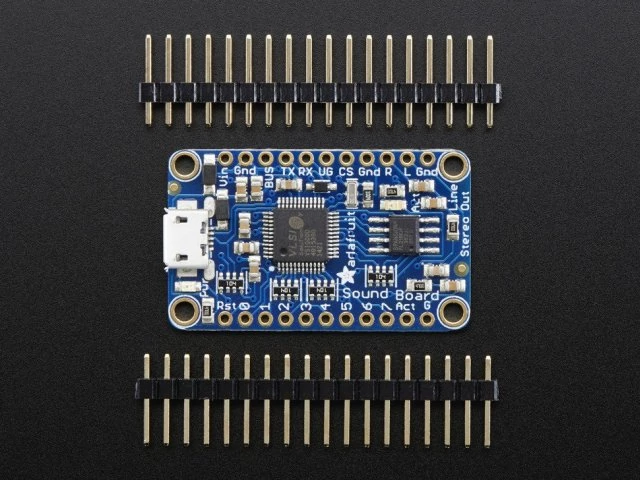

A2342 Audio FX Mini Sound Board - WAV/OGG Trigger 2MB Flash

A2342 Audio FX Mini Sound Board - WAV/OGG Trigger 2MB Flash

Szeretnél hang effekteket hozzáadni a következő projekthez, Arduino+Shield nélkül? Esetleg nem is értesz a mikrokontrollerek használatához, csak szeretnél gombnyomásra hangot lejátszani? Ráadásul kis méretű és hordozható megoldásra van szükséged? Frusztráló lehet: nem könnyű találni egy egyszerű, olcsó audioeffekt-kiváltót, amely könnyen használható és nem igényel programozást.

EGÉSZEN MOSTANÁIG!

Félre ne értsd, szeretjük az MP3 Music Maker shield-et és az Audio FX Sound Board + 2x2W Amp-et, valamint az Adafruit Wave Shield-je is egy megbízható klasszikus. De ehhez egyrészt szükséged van egy Arduino-ra, másrészt talán túl nagyok és erősek az igényeidhez. Így sok mérnöki és barkácsolási munka után az Adafruit legyártotta a MINI Sound Board-ot, amely a leggyorsabb módja annak, hogy audio effekteket adjunk hozzá egy projekthez, kis helyigény mellett. Szerintünk ez a legjobb hangkártya kellékekhez és jelmezekhez!

A Sound Board rengeteg csodálatos funkcióval rendelkezik, amelyek a egyszerűvé teszik a használatát:

• Nincs szükség Arduinora vagy más mikrokontrollerre!
• Teljesen önállóan működik, csak egy 3-5,5 VDC-s akkumulátor szükséges.
• Kicsi - csak 1,5" x 0,9"
• Beépített tároló - igen! még SD-kártyára sincs szükséged, maga a panel 16 MB tárhelyet tartalmaz. Alkalmas ~15 perc tömörített sztereó, vagy néhány perc tömörítetlen sztereó tárolására. Ennek a duplája, ha sztereó helyett monót választasz. Ha nincs szükséged ennyi helyre, létezik a terméknek 16 MB-os változata is.
•  Beépített háttértár USB csatlakozással - Csatlakoztasd mikro USB segítségével a Sound Board-ot Windows-os számítógéphez, és máris másolhatod a fájlokat, mintha csak egy pendrive lenne..
• Tömörített vagy tömörítetlen hang - Használhatsz akár tömörített Ogg Vorbis fájlokat a, vagy a tömörítetlen WAV fájlokat is.
• Kiváló minőségű hang - 44,1KHz-es, 16 bites sztereó hangzást szeretne? Nem probléma! A dekódoló hardver bármilyen bit/mintavételezési sebességet és mono vagy sztereó hangot képes kezelni.
• 8 trigger - Csatlakoztass akár 8 gombot vagy kapcsolót, használd őket a lejátszás indítására
• Sztereó vonalkimenet - Fejhallgató, aktív hangszórók vagy akár erősítő csatlakoztatásához. Az Adafruit gyárt erősítővel ellátott változatot is
• Öt különböző lejátszási mód - a fájlok nevének megváltoztatásával öt különböző lejátszási mód állítható be - programozás nélkül.
• Vezérlés UART-on keresztül (9600 Baud): bármilyen mikrokontrollerrel használható, az Adafruit elkészített egy Arduino Libraryt a lejátszás és a hangerő alapvető vezérléséhez.

Mit értünk lejátszási módok (trigger effektek) alatt? Projekttől függően szükség lehet arra, hogy az audio fájlokat különböző rendszer szerint játszunk le. Az öt leggyakoribb igényre kínál megoldást a Sound Board, ehhez csak át kell nevezni a fájlt a megfelelő alakúra. További részletekért lásd a termék bemutatóját.

1. Basic Trigger - nevezd el a fájlt Tnn.WAV vagy Tnn.OGG névre, hogy a hangfájl akkor játsszon le, amikor a megfelelő #nn sorszámú pin egy pillanatra érintkezik a GND-vel. A fájlt egyszer játsza le. .
2. Hold Looping Trigger - nevezd el a fájlt TnnHOLDL.WAV vagy .OGG névre, hogy a hanglejátszás addig menjen, amíg a trigger pin alacsonyan van tartva, és addig ismétli a lejátszást, amíg a pin-t fel nem engedik.
3. Latching Loop Trigger - nevezd el a fájlt TnnLATCH.WAV vagy .OGG névre, hogy a hang a gomb pillanatnyi megnyomásakor kezdjen el lejátszódni, és ismétlődjön, amíg a gombot újra meg nem nyomja.
4. Play Next Trigger - akár 10 fájl egymás utáni lejátszása TnnNEXT0.WAV-tól TnnNEXT9.OGG-ig. A #0-val kezdődik, és minden pillanatnyi gombnyomásnál mindegyiket végigjátssza, majd visszatér a #0-hoz.
5. Play Random Trigger - ugyanúgy működik, mint a Play Next trigger, de a gomb pillanatnyi megnyomásakor legfeljebb 10 fájlt játszik le véletlenszerű sorrendben (TnnRAND0.OGG-től TnnRAND9.OGG-ig).

A board-ot úgy tervezték, hogy egyszerű legyen: nem rendelkezik polifonikus képességgel, nem tud MP3-at lejátszani (az MP3 szabadalmaztatott és pénzbe kerül a licenc, így ez a board a hasonló, de nem szabadalmaztatott OGG formátumot használja. Rengeteg ingyenes konverter van, amely MP3-ból OGG-t csinál.), nem programozható újra vagy szkriptelhető, és nem lehet másfajta trigger típust alkalmazni.
Ezt a panelt kifejezetten azoknak terveztük, akik kellékeket, jelmezeket, játékokat és egyéb kis hordozható projekteket szeretnének készíteni. Nézd meg a bemutatót az összes tápellátási lehetőségről (3-5VDC), így egy 3xAAA elemtartós csomag vagy egy LiPoly akkumulátor jól tudja működni. Akár újratölthető megoldásként az Adafruit LiPoly csomagját is használhatod.

Műszaki adatok:

• A panel méretei: 38mm x 23mm x 4mm / 1,5" x 0,9" x 0,2".
• Súlya: 3.6g
• Adatlapok, kapcsolási rajz, PCB fájlok és Fritzing elérhető a gyári termékismertetőben.

Leírás frissítve: 2022.08.20 P/T
