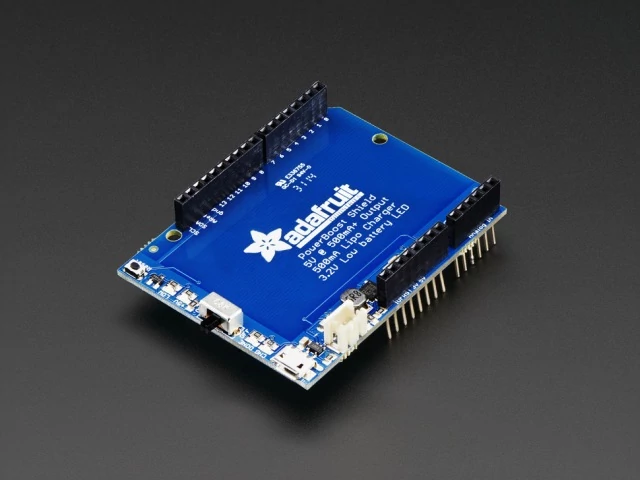

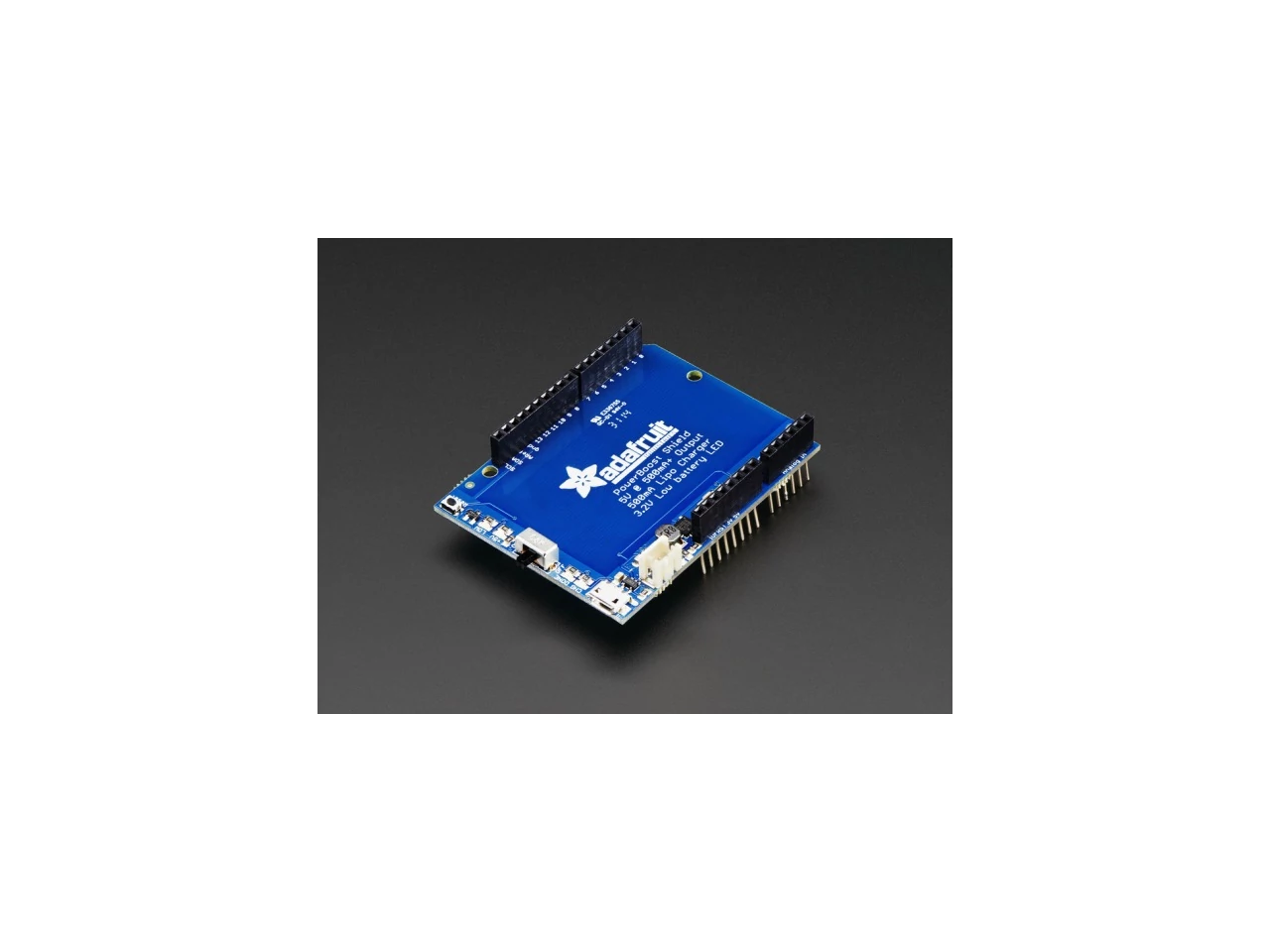

PowerBoost 500 Shield - Rechargeable 5V Power Shield
Mit ér egy projekt, ha az asztalodon ragad? A PowerBoost 500 Shield segítségével most bárhová magaddal viheted az Arduino-t, ahová csak szeretnéd! Ez az Arduino-ra helyezhető bővítmény kiegészítve egy Li-polimer cellával, amit természetesen külön kell megvásárolni, egy vékony, újratölthető tápegységet biztosít, beépített akkumulátortöltővel, valamint DC/DC boosterrel.
Kompatibilis az Arduino Uno, Duemilanove, Mega, Leonardo, Due és alapvetően bármilyen Arduino lábkiosztást használó más vezérlővel is, mivel csak a GND és 5V kivezetéseket használja. A PowerBoost kombinálható további Shield-ekkel is. Teheted közéjük, vagy a kupac tetejére. Azt viszont vedd figyelembe, hogy a PowerBoost nem halad át az ICSP kivezetéseken (mivel az akkumulátor útban van), így ha a stacking shield ICSP-t használsz az adatátvitelhez (mint az Ethernet Shield), akkor a PowerBoostot fölé kell raknod!

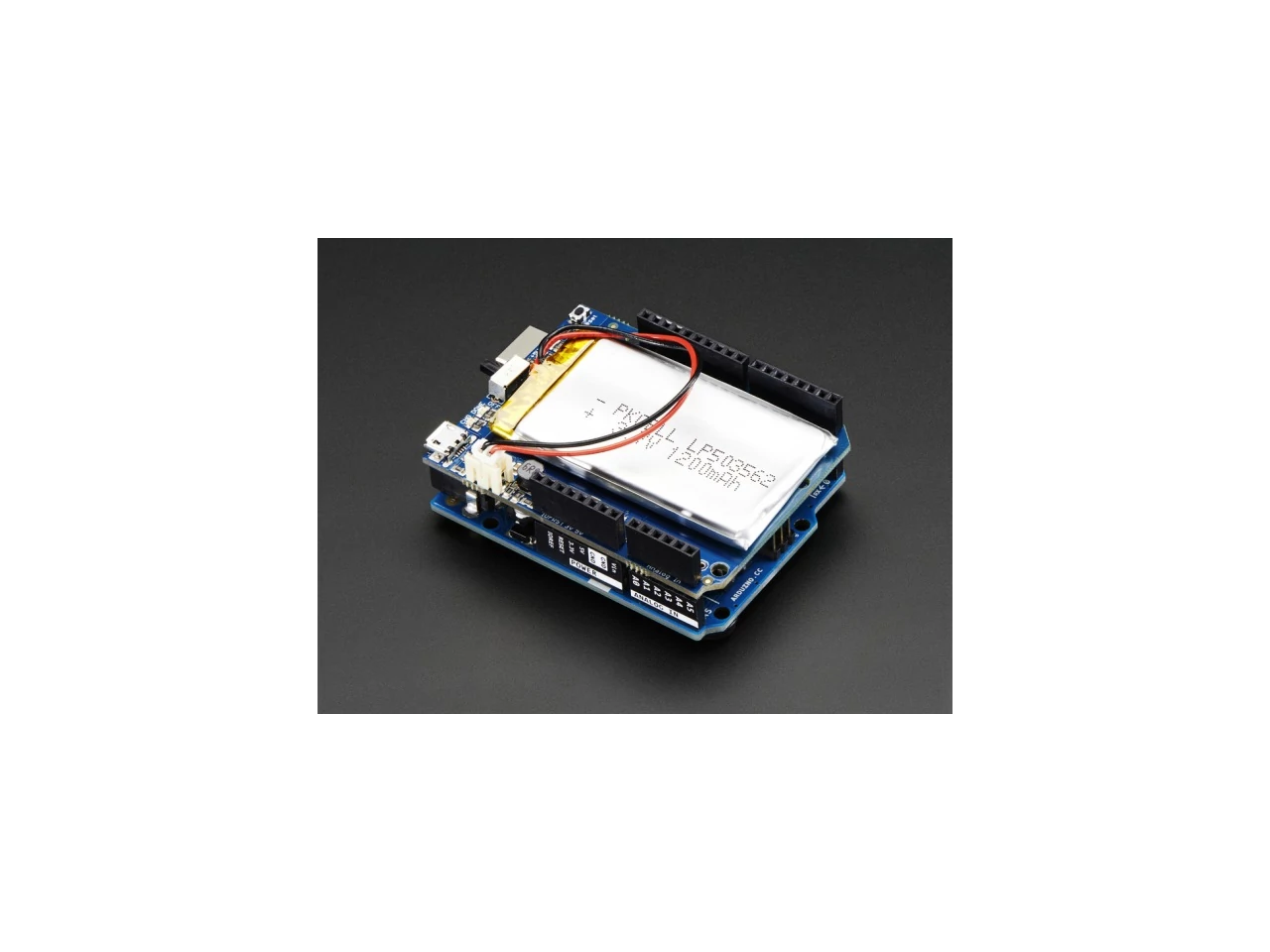

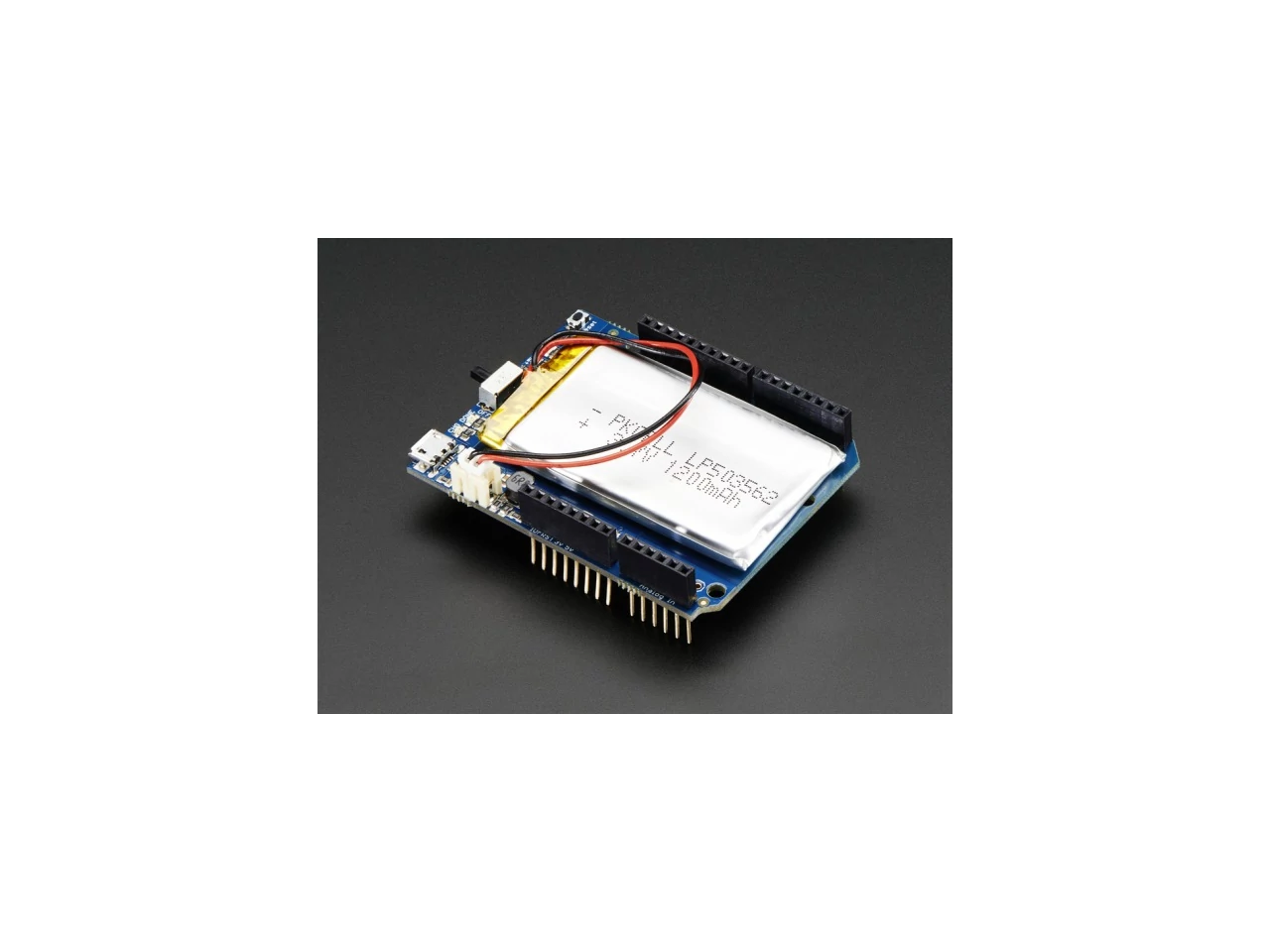

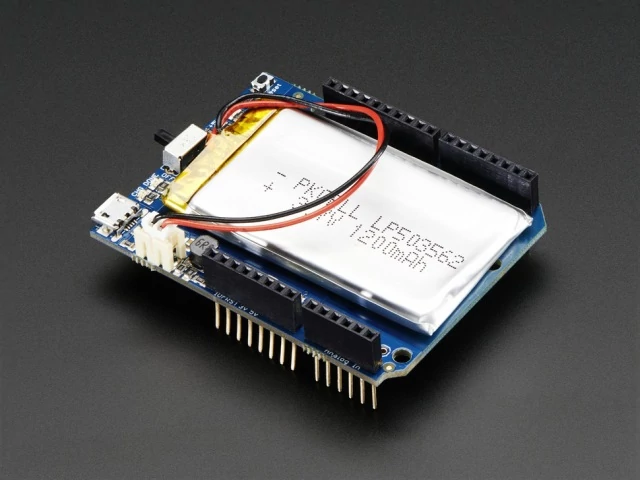

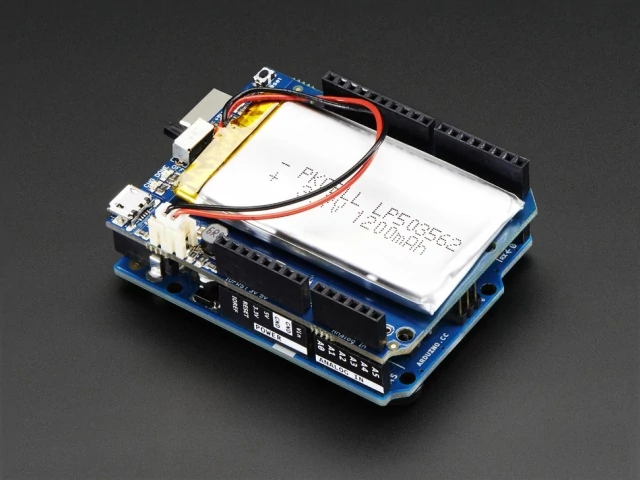

A PowerBoost pajzs bármilyen lítium-ion vagy lítium-polimer akkumulátorral (3,7/4,2V-os fajta) működhet, de mi az 1200mAh vagy 1850mAh kapacitású akkumulátorainkat javasoljuk. Mindkettő nagyon szépen elfér a pajzs üres területén. Kizárólag védőáramkörrel ellátott Lipoly akkumulátorokat használj! Csatlakoztasd az akkumulátort és töltsd fel a panel micro-USB csatlakozóján keresztül. Ha készen állsz, csak húzd ki az Arduinót az USB-ből vagy a fali adapterről, és automatikusan átvált a shield áramellátására. Csak védőáramkörrel ellátott Li-polimer akkumulátorokat használj!
A fedélzeti boost átalakító legalább 500mA áramot képes biztosítani, és a csúcsértéket 1A-ban is elérheti. Van egy beépített biztosíték a nagyobb áramfelvétel ellen, amely károsíthatja a boost átalakítót vagy az akkumulátort. A boost átalakítót feszültség impulzusok (áram tüskék) károsíthatják, ezért nem ajánlott motorok, vagy más induktív terhelések meghajtására, ahol egy leálláskor létrejövő nagy feszültség impulzus kárt okozhat benne.

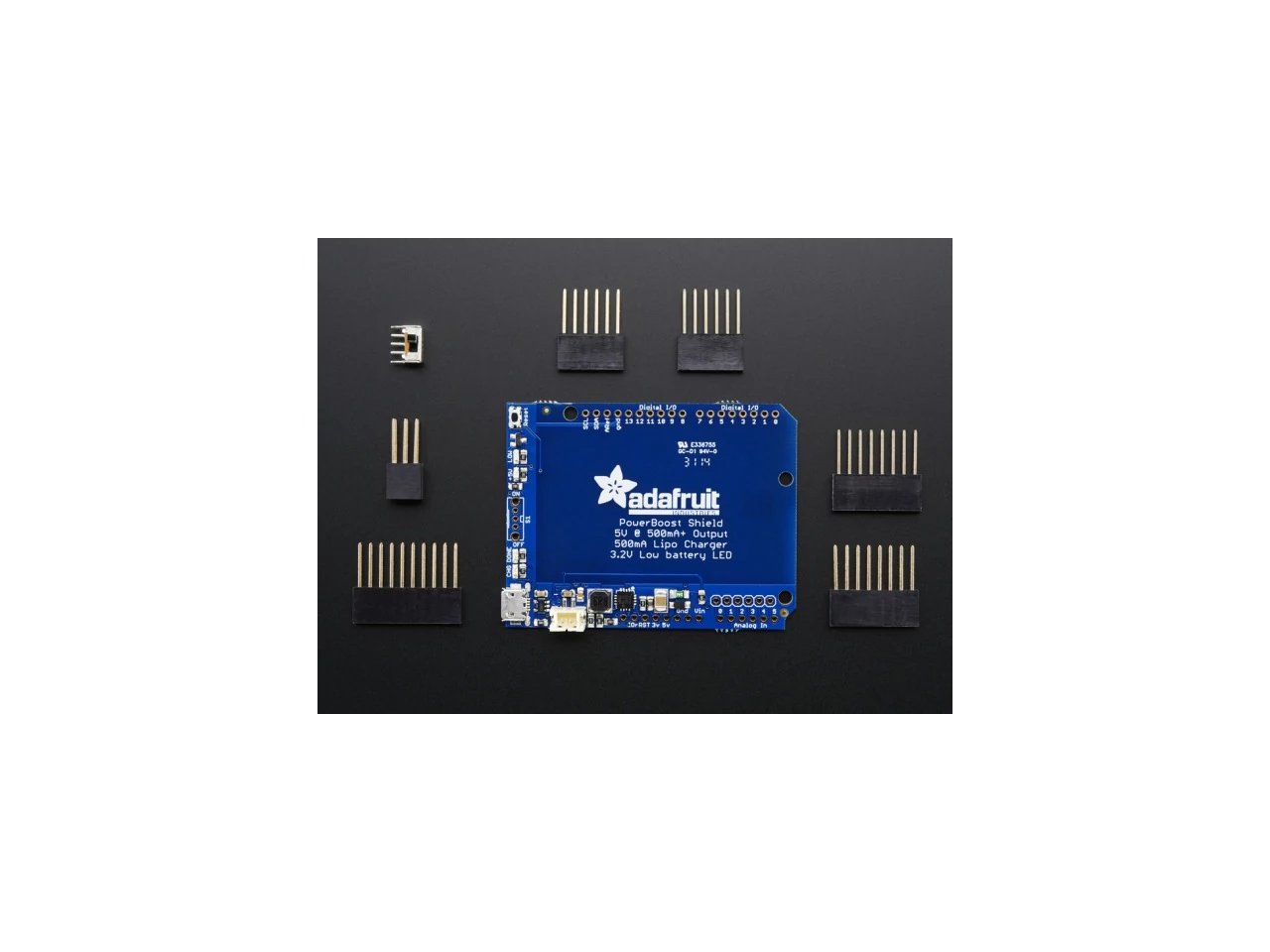

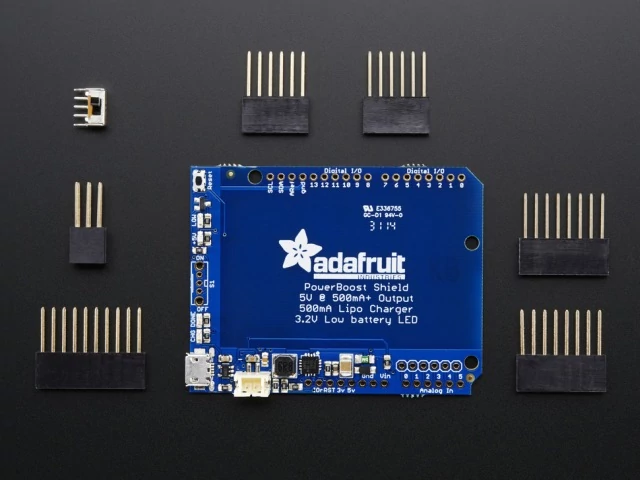

A pajzs alkatrész készletként érkezik, a "stacking headerek" és a kapcsoló beépítéséhez forrasztás szükséges! Az akkumulátor, a fali adapter és az USB-adapter NEM tartozék, de a boltban beszerezhetőek (ismét javasoljuk az 1200mAh-s vagy 1850mAh-s akkumulátorainkat, de más, legalább 500mAh méretű Li-Polimer akkumulátort is használhatsz hozzá, ha szeretnél). Még egy opcionális kapcsoló is van. Ha úgy döntesz, hogy beforrasztod, akkor lehetővé teszi a pajzs és az Arduino tápellátásának ki/be kapcsolását.
