A1918 analog UV Light Sensor - GUVA-S12SD

Ár:
2.490 Ft (1.961 Ft + ÁFA)
Átlagos értékelés: Nem értékelt
Gyártó Adafruit
Raktáron: 15 db
Raktáron = azonnal szállítható!
Rövidesen jön: 0 db
Raktáron = azonnal szállítható!
Cikkszám 38581
Menny.:db
1 munkanapos szállítási idő webshop raktárról
INGYENES kiszállítás minden 50 000 Ft feletti rendelésre
A hely, ahol a tanulás buli!

MálnaSuli

A MálnaSuli a mi virtuális iskolánk, ahol szakmai titkokat osztunk meg veled. Termékeinkhez kapcsolódó oktatási anyagokon és alkalmazási példákon keresztül játszva juthatsz SW és HW ismeretekhez. Sőt, a nálunk vásárolt eszközök felhasználásához igénybe vehető mérnökeink és tanáraink segítsége is.

Leírás

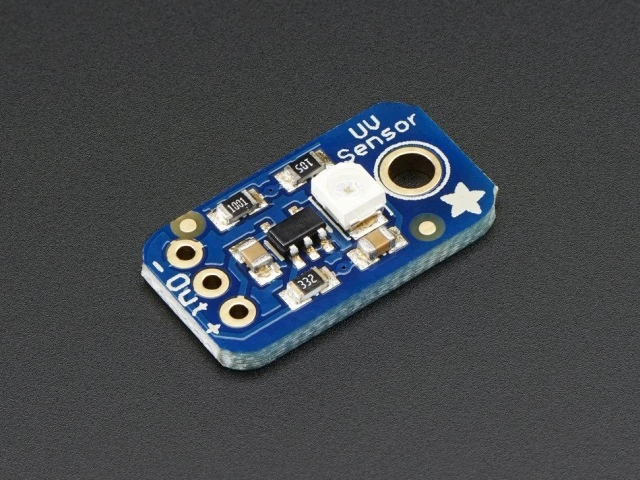

A1918 Analóg UV fény szenzor - GUVA-S12SD

Bővítsd ki fényérzékelő képességeidet ezzel az analóg UV szenzorral. Az eszköz egy UV fotodiódát használ, amely képes a 240nm - 370nm tartományba eső fényt érzékelni, vagyis az UVB-t teljes mértékben, az UVA meg közel teljesen lefedi. A fotodiódából kijövő jelszint igen alacsony, nanoamper nagyságrendű, ezért az eszközt felturbóztuk egy operatív erősítővel, hogy sokkal kezelhetőbb feszültség szintre erősítsük a jelet.

Ez a szenzor egy sokkal egyszerűbb szerkezet, mint az Si1145, mert ez csak egyetlen egy feladatot hajt végre, csak egy analóg feszültség kimenetet ad, így ennél az eszköznél nincs szükség bonyolult I2C rendszerek kialakítására. Tehát ez az eszköz remek választás a kevésbé összetett projektekhez. Ugyanakkor rendes, igazi UV szenzorral rendelkezik, vagyis nem egy átkalibrált fény szenzor végzi a mérést. Használatához kösd a szenzort és az operatív erősítőt egy áramellátáshoz, azaz a V+-t 2.7V - 5.5V egyenfeszültséghez, a GND-t pedig kösd a földhöz. Ezután már olvashatod is az adatokat az OUT tüskén keresztül. A kimeneti feszültség a következőképpen néz ki: V0 = 4.3 * dióda áramerőssége uA-ben. Tehát. ha a fotoáram 1uA (9mW / cm^2), akkor a kimeneti feszültség 4.3V. A mértékegységeket akár át is válthatod, ha szeretnéd a feszültséget UV index-szé alakítani, csak oszd el a kimeneti feszültséget 0.1V-tal. Vagyis, ha a kimeneti feszültség 0.5V, akkor az UV index körülbelül 5.

(Figyelem! Az általunk forgalmazott UV LED-ek 400nm-es tartományon üzemelnek, ami már kiesik e szenzor érzékelési tartományából, vagyis ha tesztelni szeretnéd az eszközt, akkor ne a mi LED-jeinket használd! Egy mezei UV lámpa, vagy egy barnító lámpa tökéletesen megfelel a tesztelési célokra.)

Technikai adatok:
