A1512 Solenoid retesz - 12Vdc

A1512 Solenoid retesz - 12Vdc

A szolenoidok alapvetően elektromágnesek: egy nagy rézhuzal-tekercsből állnak, amelynek közepében egy mágnesezhető fémrúd van. Amikor a tekercset feszültség alá helyezzük, a rúd a tekercs közepébe húzódik. Ennek köszönhetően a szolenoid képes az egyik végét behúzni.

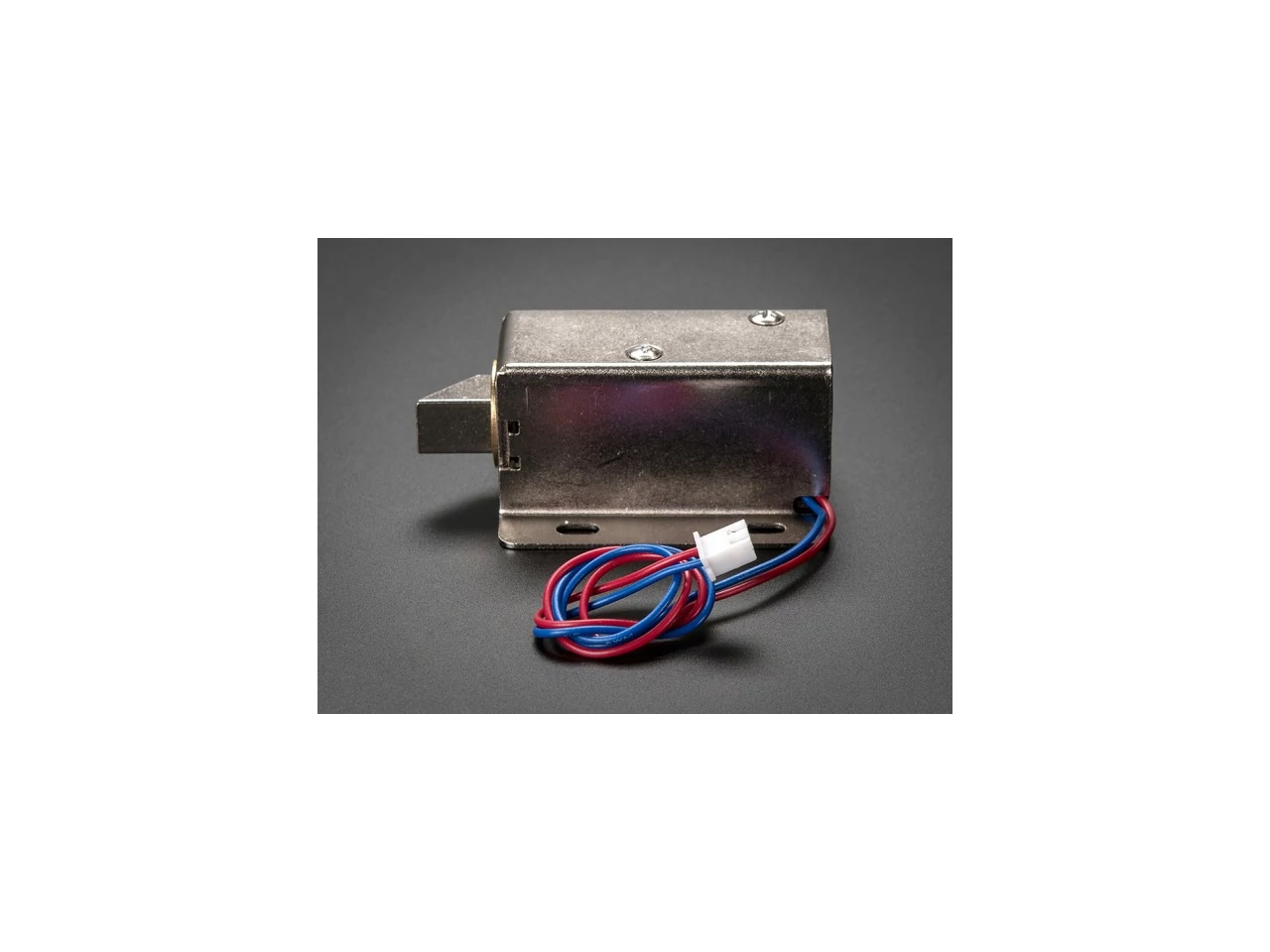

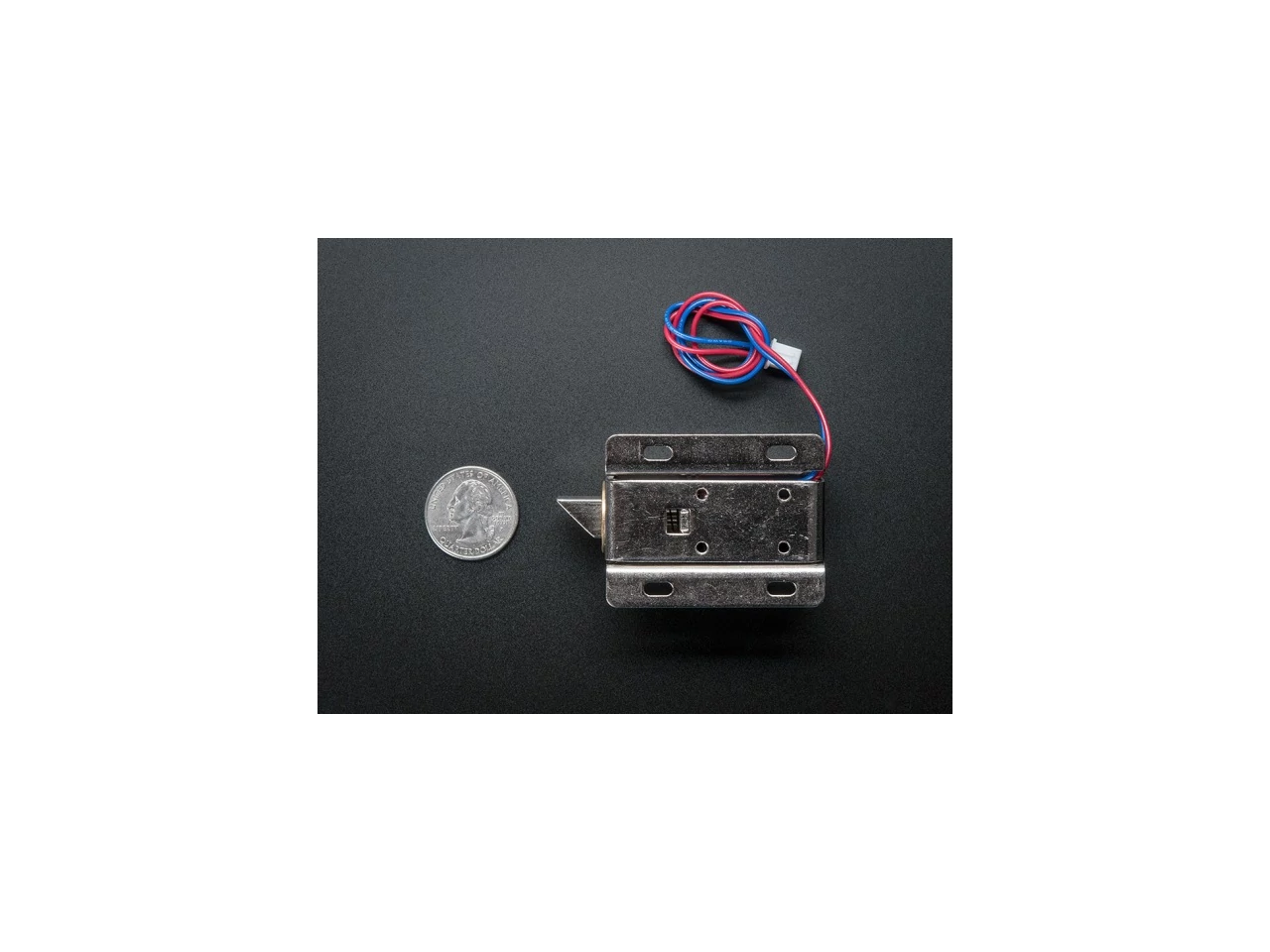

Ez a szolenoid különösen szép és erős. Egy ferdén vágott zárnyelve és egy jól rögzíthető konzolja van. Ez alapvetően egy elektronikus zár, amelyet egy egyszerű szekrényhez, vagy széfhez, vagy ajtóhoz terveztek. Általában a zár aktív, így nem nyitható ki az ajtó, mert a szolenoid rúdja útban van. Ebben az állapotban nem fogyaszt áramot. Amikor 9-12V DC-t adunk a tekercsre, a fém rúd (zárnyelv) behúzódik, így már nem lóg ki, és az ajtó kinyitható.

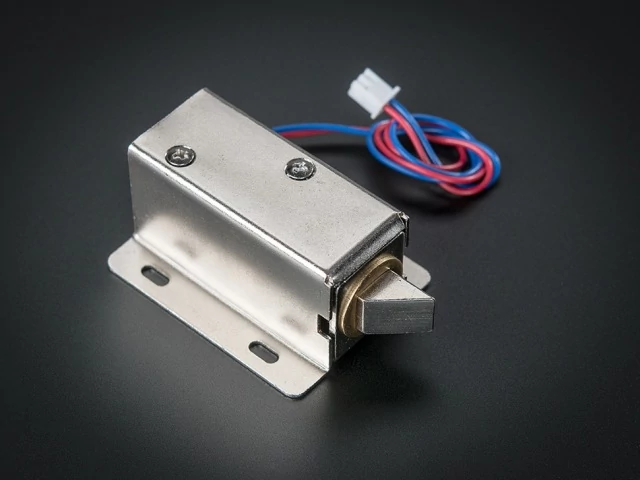

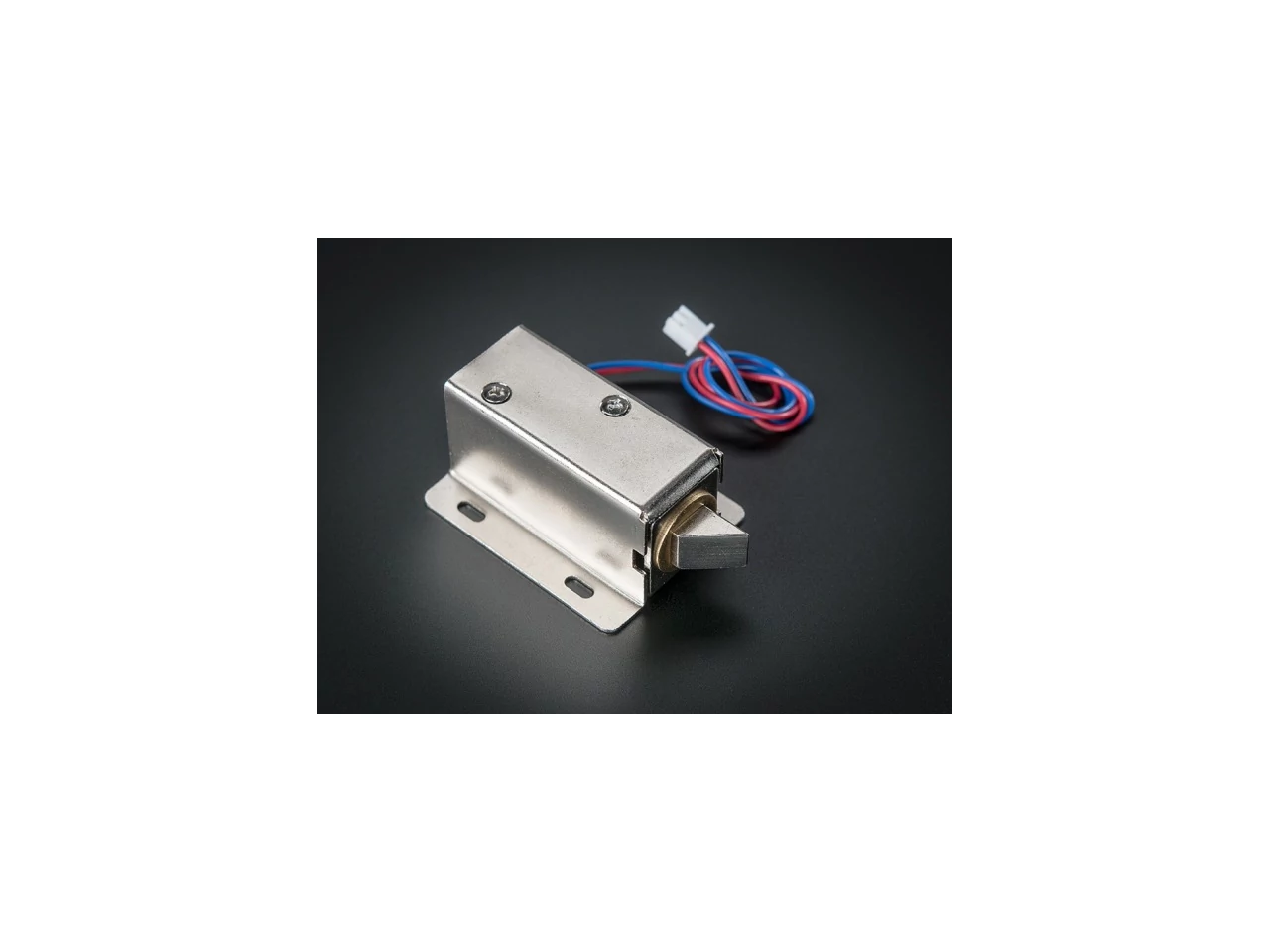

A szolenoid a képen látható ferde zárnyelvvel érkezik, de a két Phillips-fejű csavart kioldva elfordítható 90, 180 vagy 270 fokkal, hogy megfeleljen az ajtónak, amelyhez használni szeretnénk.

A szolenoid meghajtásához egy teljesítménytranzisztort és egy diódát kell használni. Nézd meg ezt az ábrát, hogy hogyan kell bekötni egy Arduino-hoz, vagy más mikrokontrollerhez:

A tekercs bekapcsoláskor elég sok áramot vesz fel, körülbelül 500mA-t, ezért meglehetősen jó tápegység szükséges hozzá, ne próbálkozz egy 9V-os elemmel táplálni!

Műszaki adatok:

• Működtető feszültség: 12VDC (9-12V egyenfeszültség használható, de az alacsonyabb feszültség gyengébb/lassabb működést eredményez)
• Áramfelvétel: 650mA @ 12V, 500mA @ 9V aktív állapotban
• Aktiválási idő: 1-10 másodperces aktiválási időre tervezték
• Maximális méretek: Max: 41.85mm x 53.57mm x 27.59mm
• Méretek: 23.57mm x 67.47mm x 27.59mm
• Huzal hossza: 222mm
• Tömeg: 148g

Leírás frissítve: 2024.01.18 T/T
