A4354 Perma-Proto 40-Pin Raspberry Pi Breadboard PCB Kit
| Garancia |  |
| Átlagos értékelés: | Nem értékelt |
| Gyártó | Adafruit |
| Raktár 1: | 0 db
Raktár 1: Expressz szállítás vagy átvétel
|
| Raktár 2: | 0 db
Raktár 1: Expressz szállítás vagy átvétel
|
| Cikkszám | 55407 |
|
|
|
Minősített viszonteladó
Leírás
A4354 Perma-Proto 40-Pin Raspberry Pi Breadboard PCB Kit - forrasztásos prototípus fejlesztő panel 40 pólusú GPIO csatlakozóval rendelkező Raspberry Pi panelekhez.

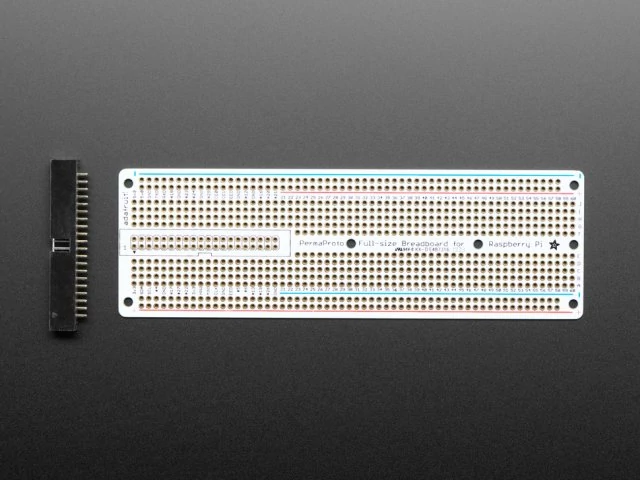

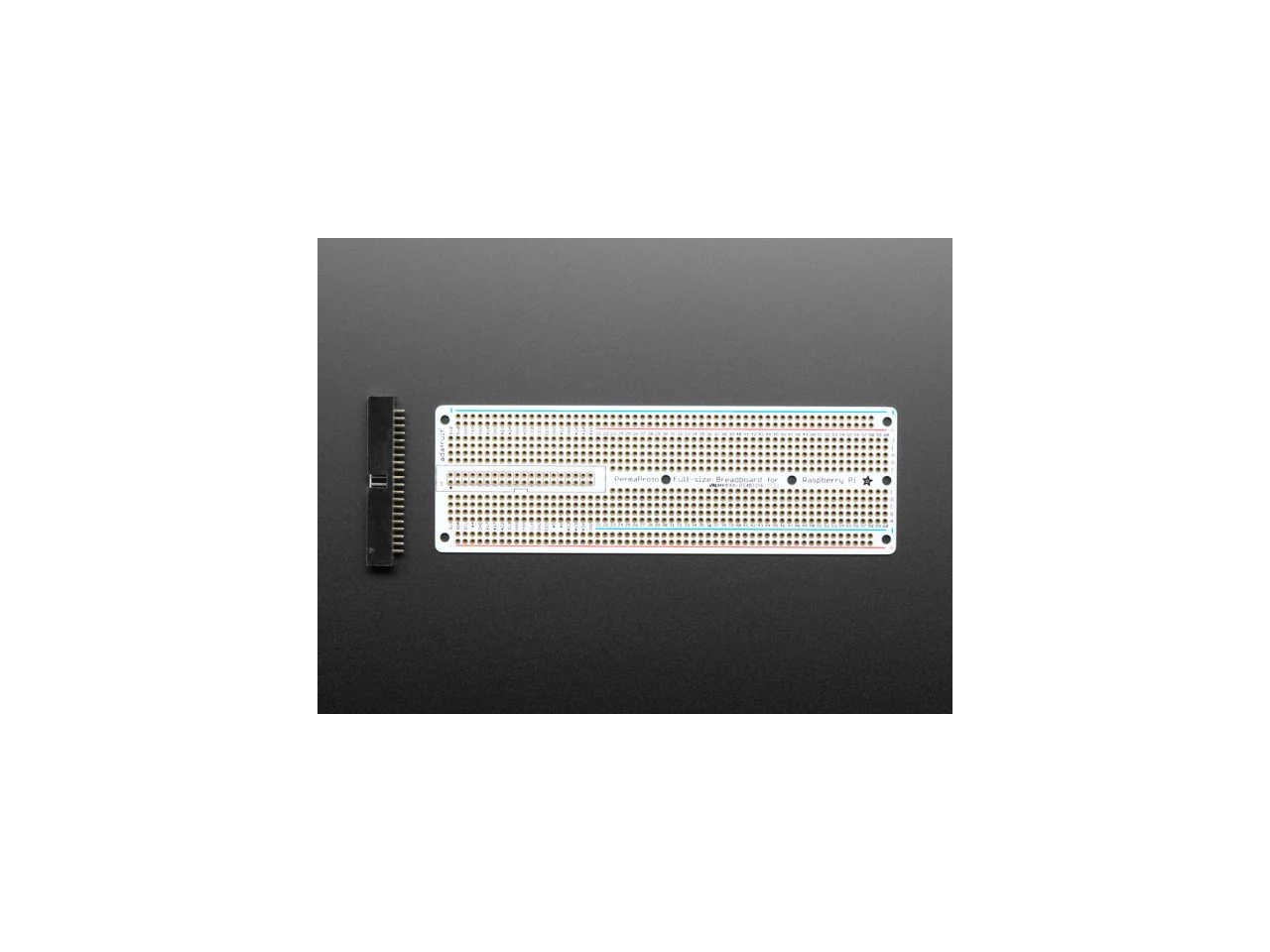

Ez a PermaProto egy teljes méretű prototípus építő kártya GPIO 40-es csatlakozási lehetőséggel. Egyszerűen forraszd be a 2x20 pólusú csatlakozót a panelre, és megkapod az összes felcímkézett kivezetést és rengeteg helyet prototípus építéshez tápvonalakkal, rögzítőfuratokkal és egy gyönyörű selyemfényű felületet.
Ez a verzió a modern Raspberry Pi számítógépekhez készült 2x20-as csatlakozóval, mint például a Pi B+, A+, 2, 3, 4, 5, Zero, stb!

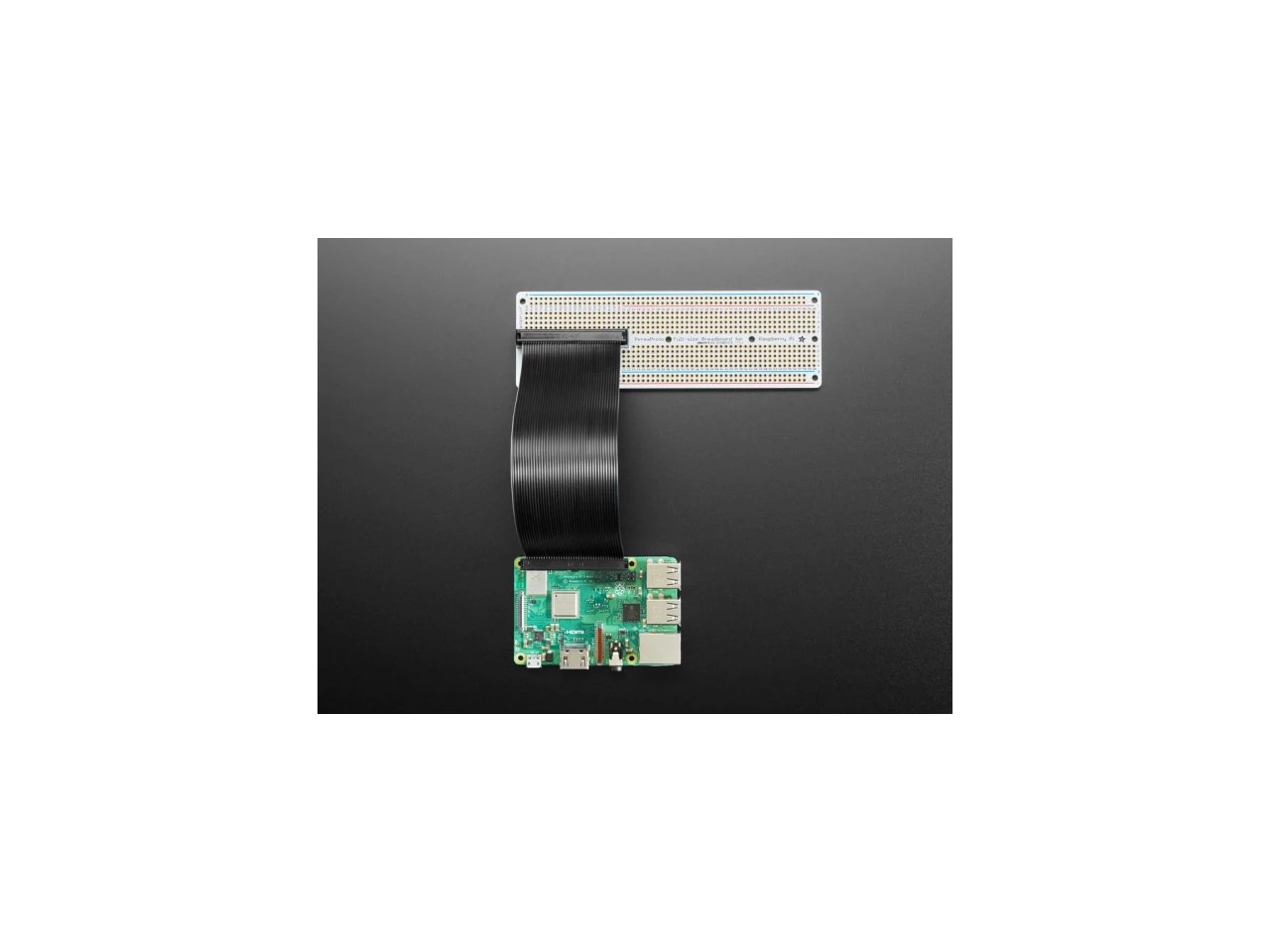

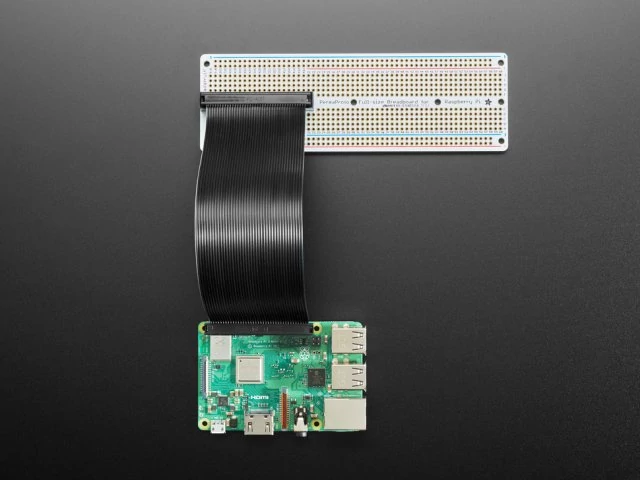

Az A4354 Perma-Proto az a NYÁK, amire mindig is vágytál, de sosem jöttél rá! A tervezők fogták és egy teljes méretű "breadboard" bekötési elrendezését átmásolták egy gyönyörű nyomtatott áramkörre (a huzalozás 60 soros a 63 sor helyett). A felső oldal fehér selyemfényű, és ugyanazokkal a jelölésekkel rendelkezik, amelyeket már ismersz, hogy az alkatrészek átvitele egyszerű legyen. Az alsó oldalon a klasszikus próbapanelnek megfelelő 5 lyukú pad kialakítással rendelkezik, 4 tápbusz vonallal az oldalakon, és nincs maszk, így szükség esetén könnyen átvághatóak a nyomvonalak. 1,2 mm átmérőjű furatokat használtak, így még a vastagabb kivezetésű alkatrészek is beforraszthatóak. Minden lyuk átmenő bevonattal van ellátva az erősség érdekében - ezek nem fognak leválni az utómunkálatok során. A kivitel aranyozott - nem fog oxidálódni, mint a csupasz réz panelek esetében! Rengeteg rögzítőfurat is van, így a nyomtatott áramkör a projekt dobozához rögzíthető.Egy nyomtatott áramköri lap és egy pozicionált tüskesor csatlakozó. Egy kis forrasztást kell végezni, amivel a csatlakozó a NYÁK-on a helyére kerül. Ez gyorsan és könnyen elvégezhető. A Raspberry Pi csatlakoztatásához szükséges még egy 40 pólusú GPIO kábel is, ha még nincs ilyened.
Műszaki adatok
- 20 x kétsoros, 4 tűs lyukak a GPIO kábel kitörésével
- 2 x kettős sorban 4 lyuk
- 38 x kettős sor 5 lyukkal
- 4 tápvonal pozitív/negatív jelöléssel
- 6.2" x 2.0" (160mm x 50.8mm), 0.063" vastag FR4
- 1,2 mm / 0,047" méretű lyukgalvánozott furatok
