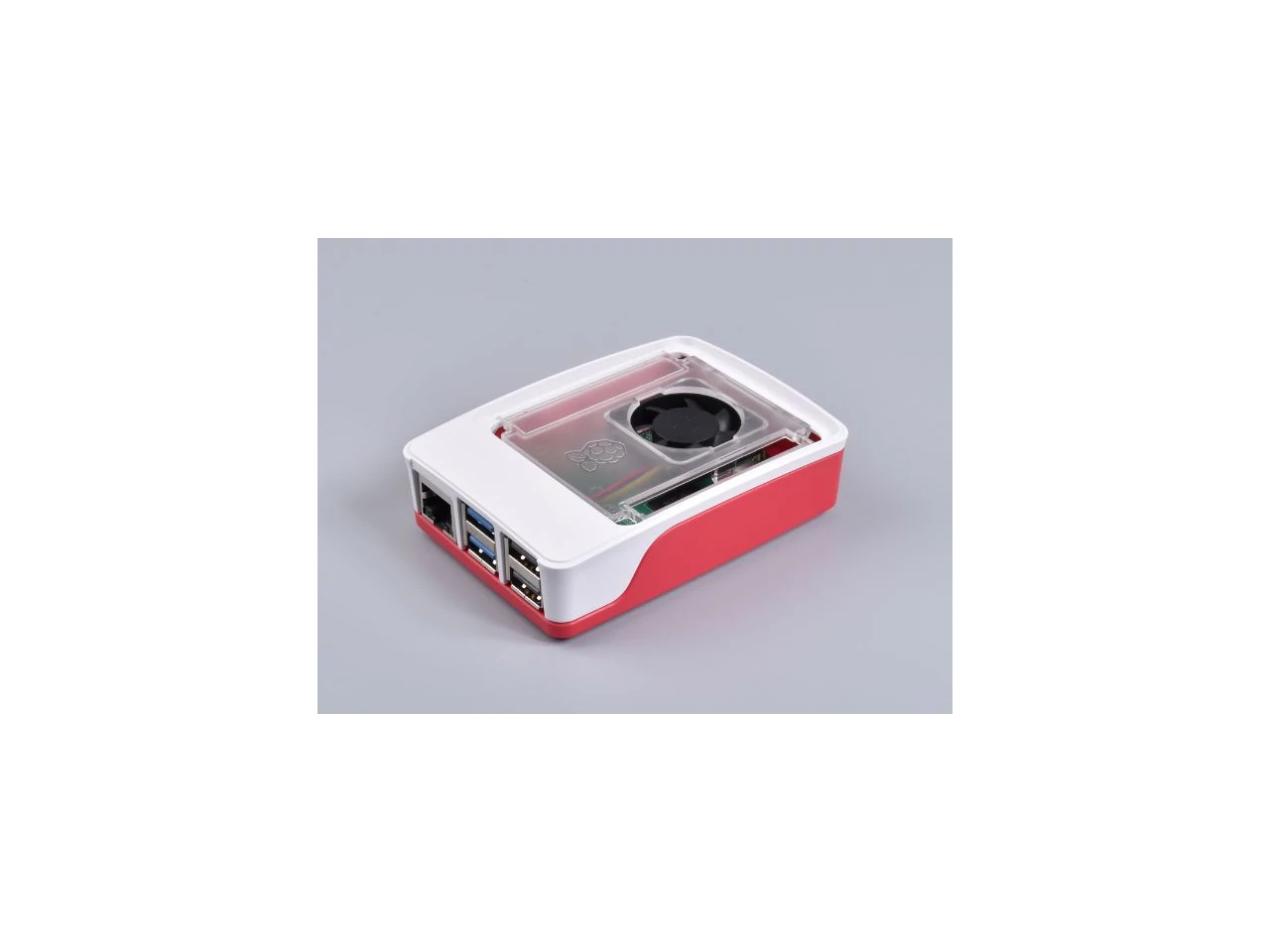

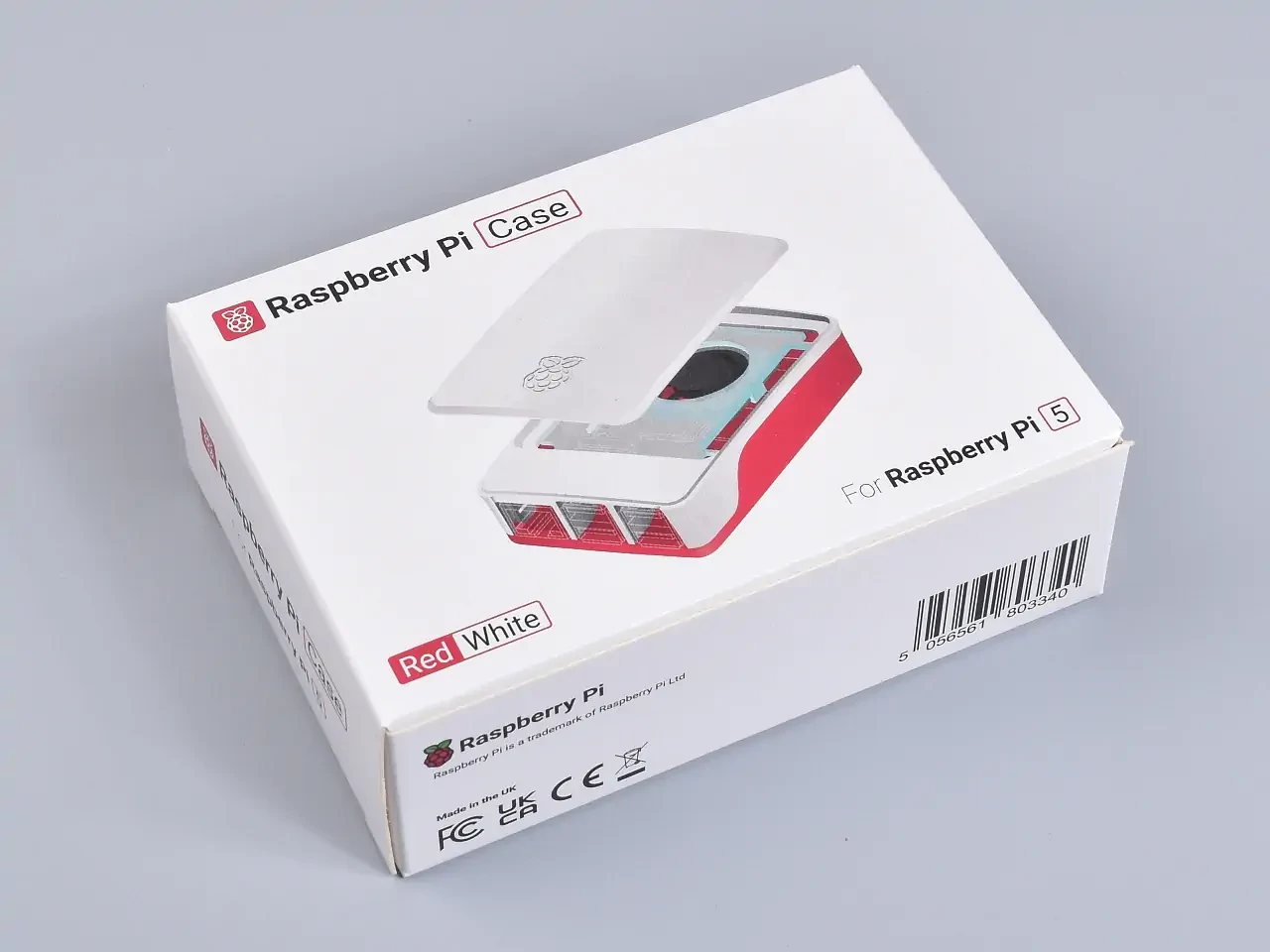

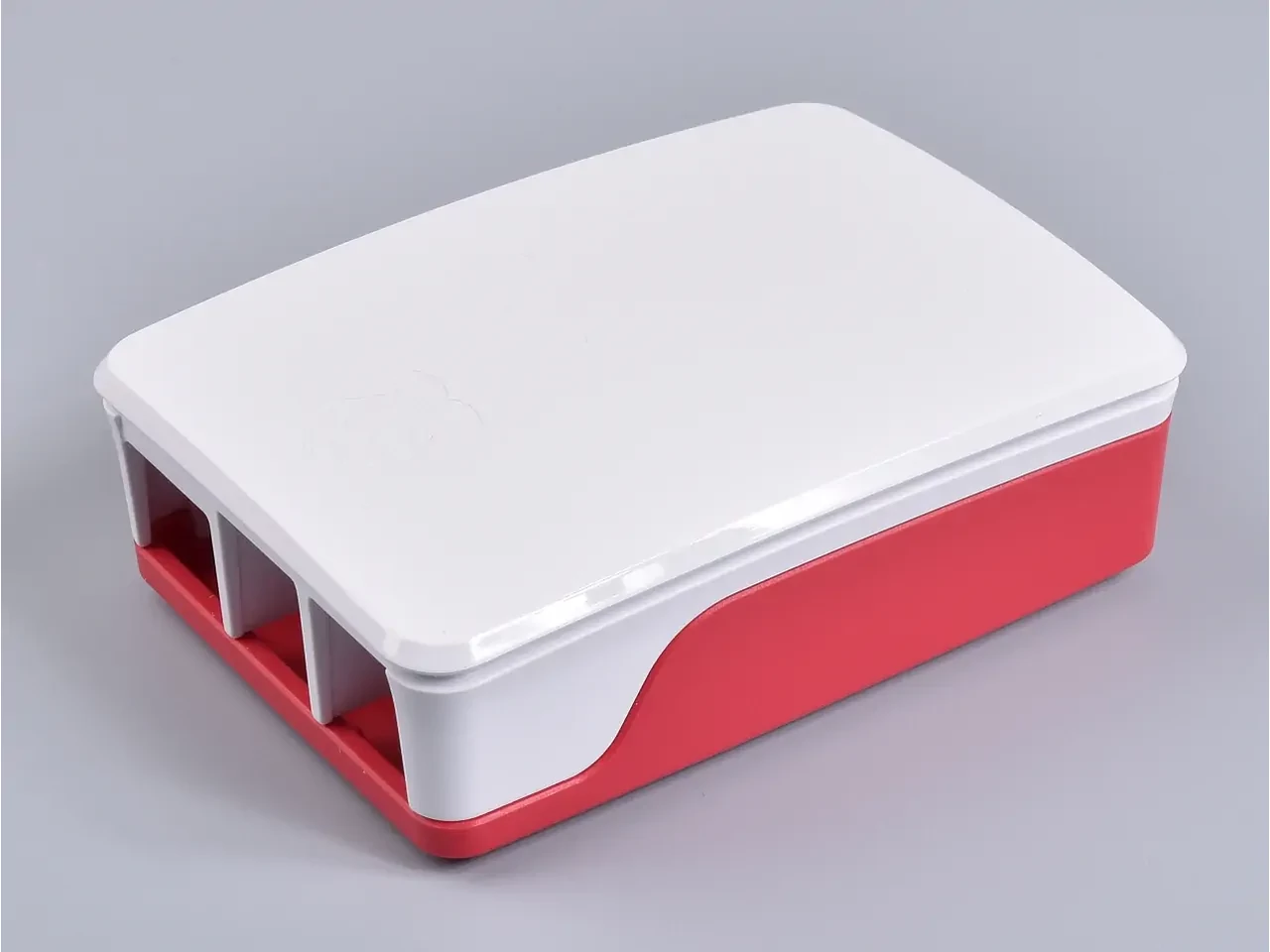

Raspberry Pi 5 case RED/WHT

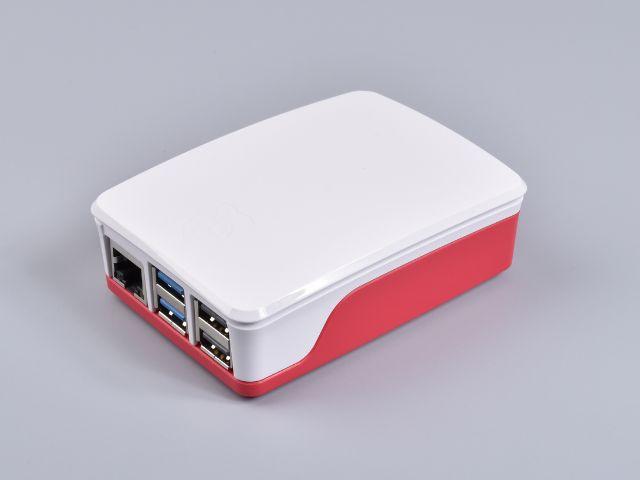

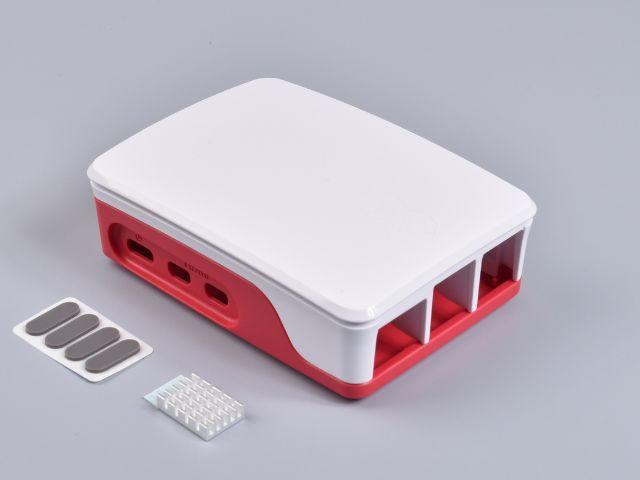

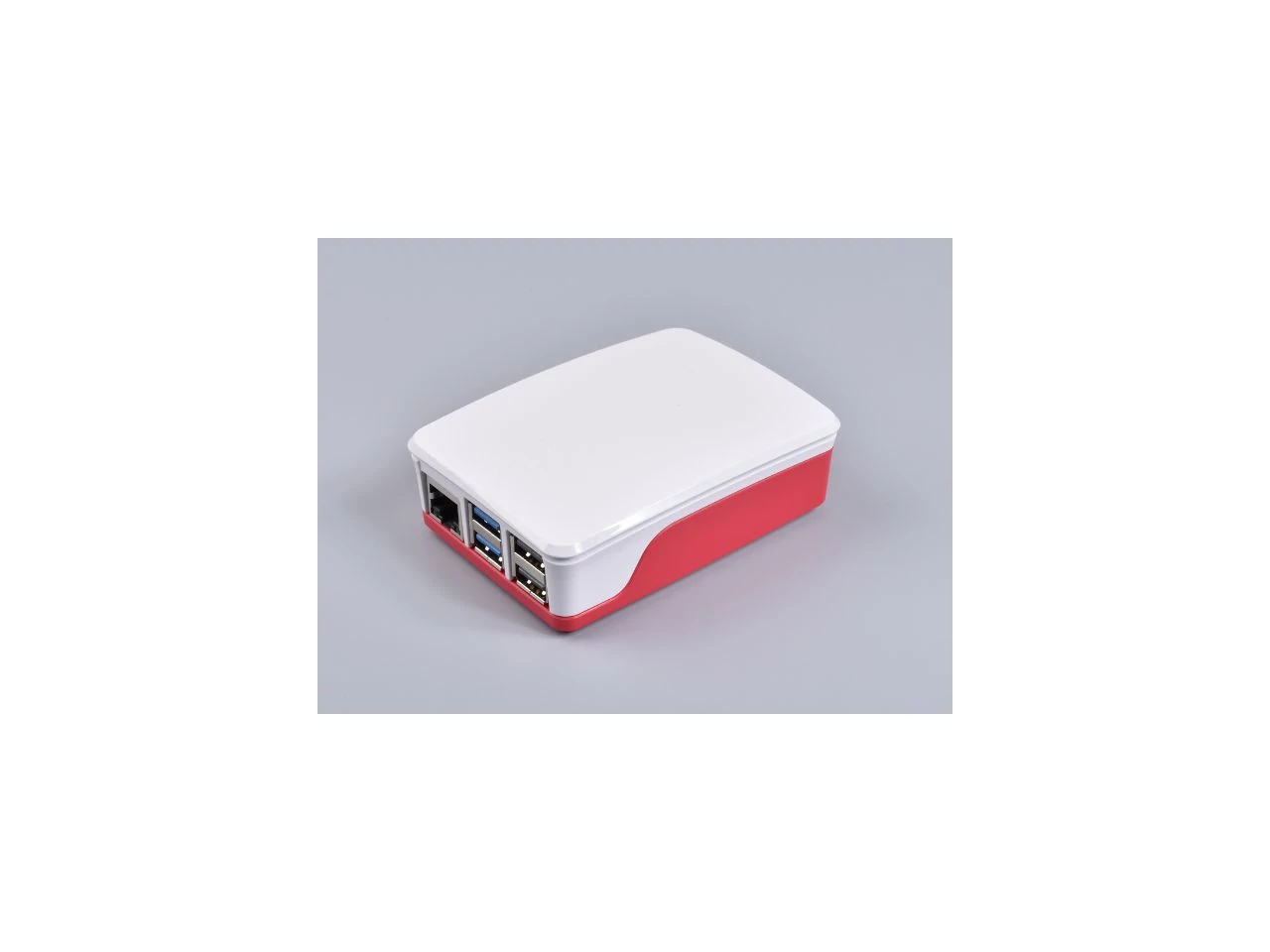

Official Raspberry Pi 5 case RED/WHT - A Raspberry Pi 5-ös sorozat hivatalos gyári doboza, piros/fehér színkombinációban. Elődjének, a Pi 4-hez készült háznak a stílusában épült, de számos új felhasználói funkciót, köztük hőmérséklet menedzselést is biztosít.

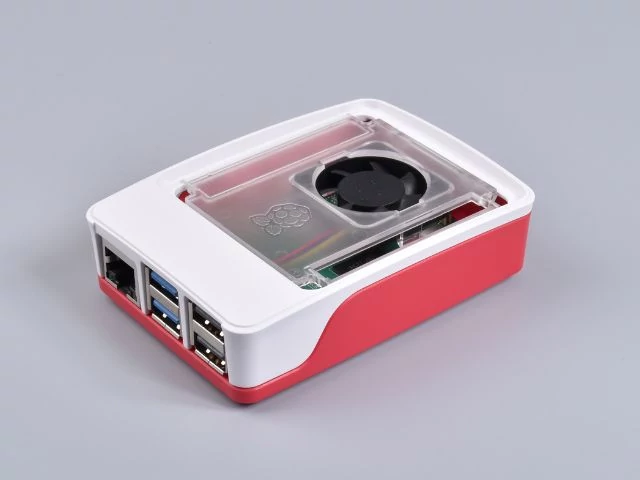

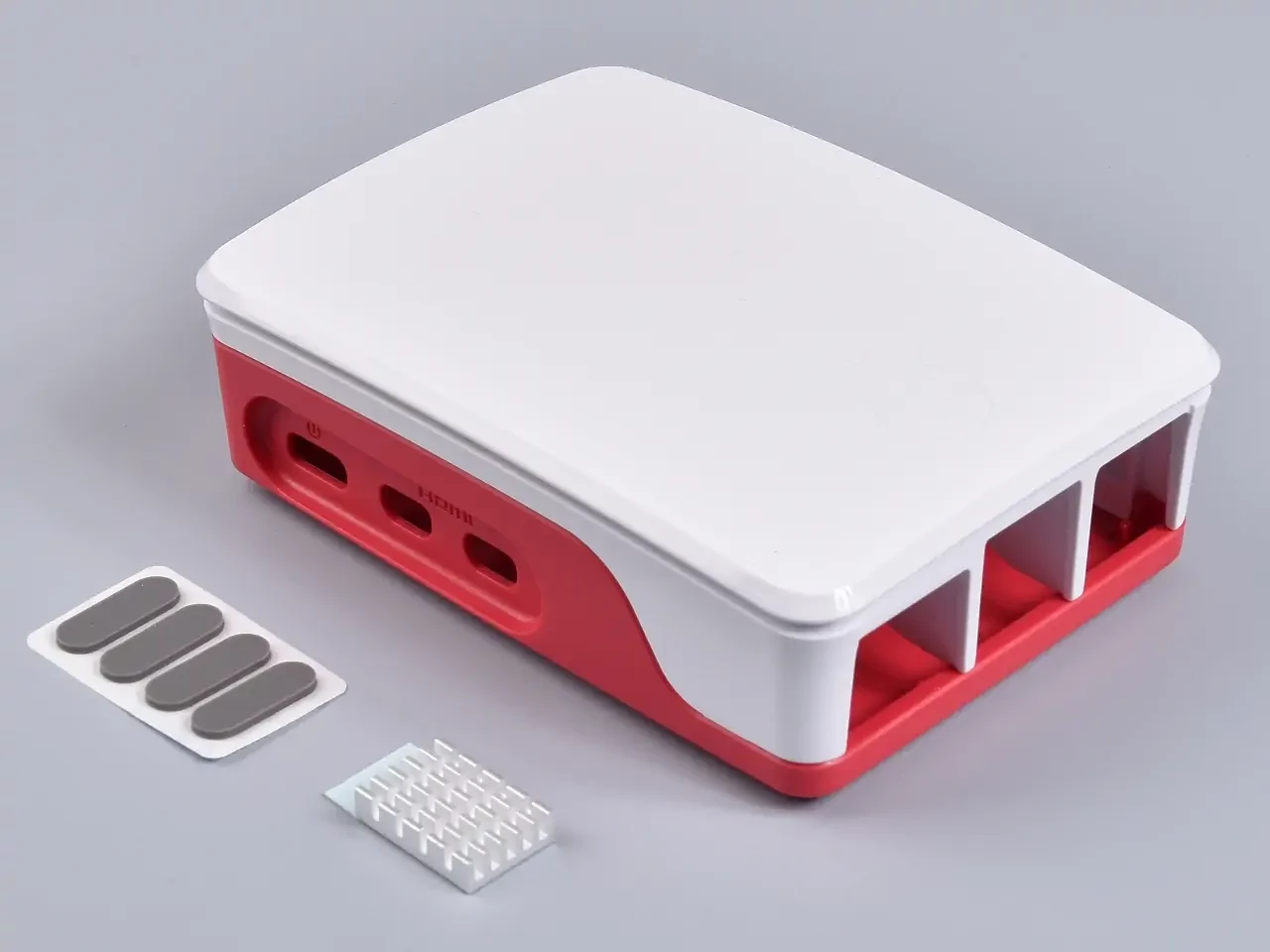

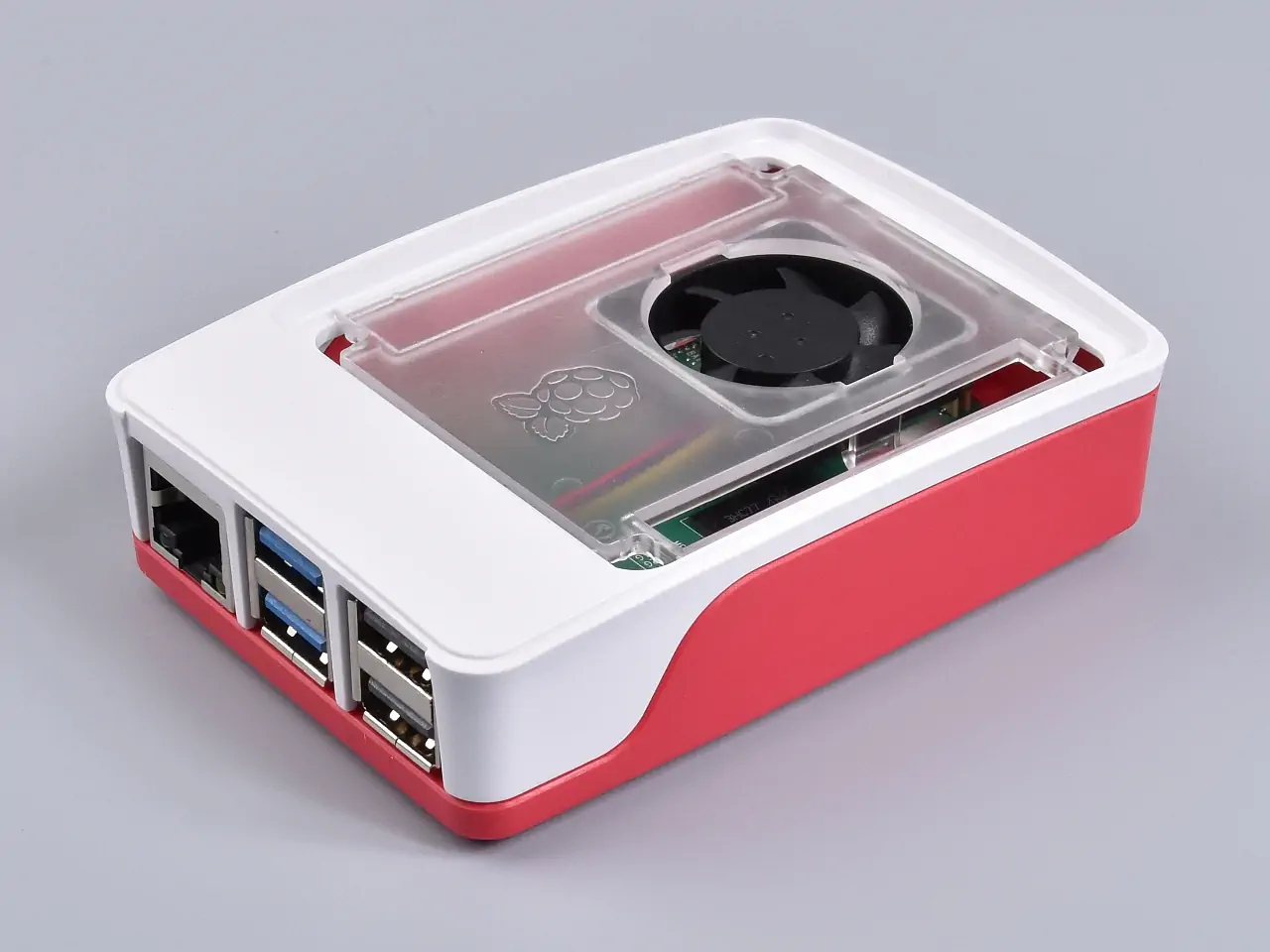

A Raspberry Pi 5 case tartalmaz egy beépített 2,79 CFM-es (1 CFM=1,699 m³/h) ventilátort, aminek a vezérlése a Raspberry Pi 5 panelen található 4-Pin JST csatlakozón keresztül valósul meg. Az alacsony zajszint és a hosszabb élettartam érdekében FDB (Fluid Dynamic Bearing), azaz folyadékcsapágyas változatot kapunk, és ezzel egy hőmérséklet-szabályozott hűtést tudunk biztosítani az alaplap számára. A doboztető alatt 360 fokban található nyíláson beszívott levegő a CPU-hoz csatlakoztatott hűtőbordán keresztüljutva a csatlakozónyílásokon és az alsó részen lévő szellőzőréseken át távozik.

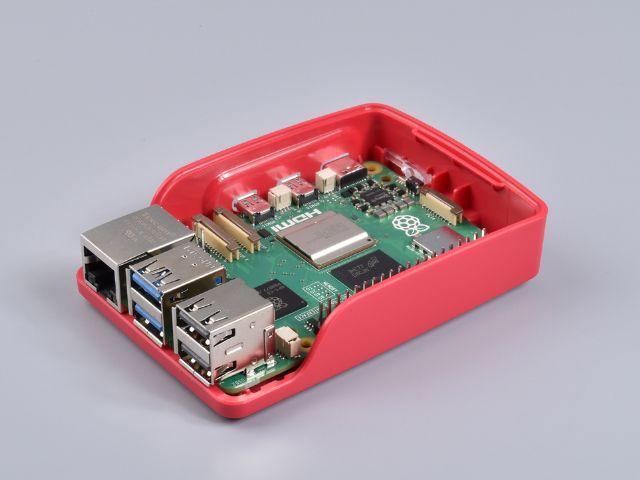

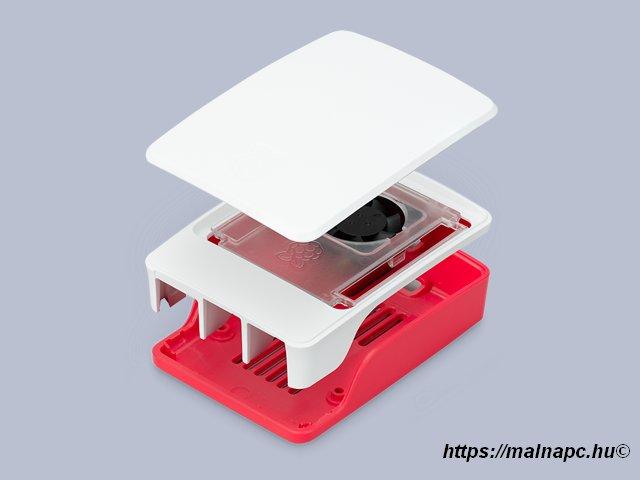

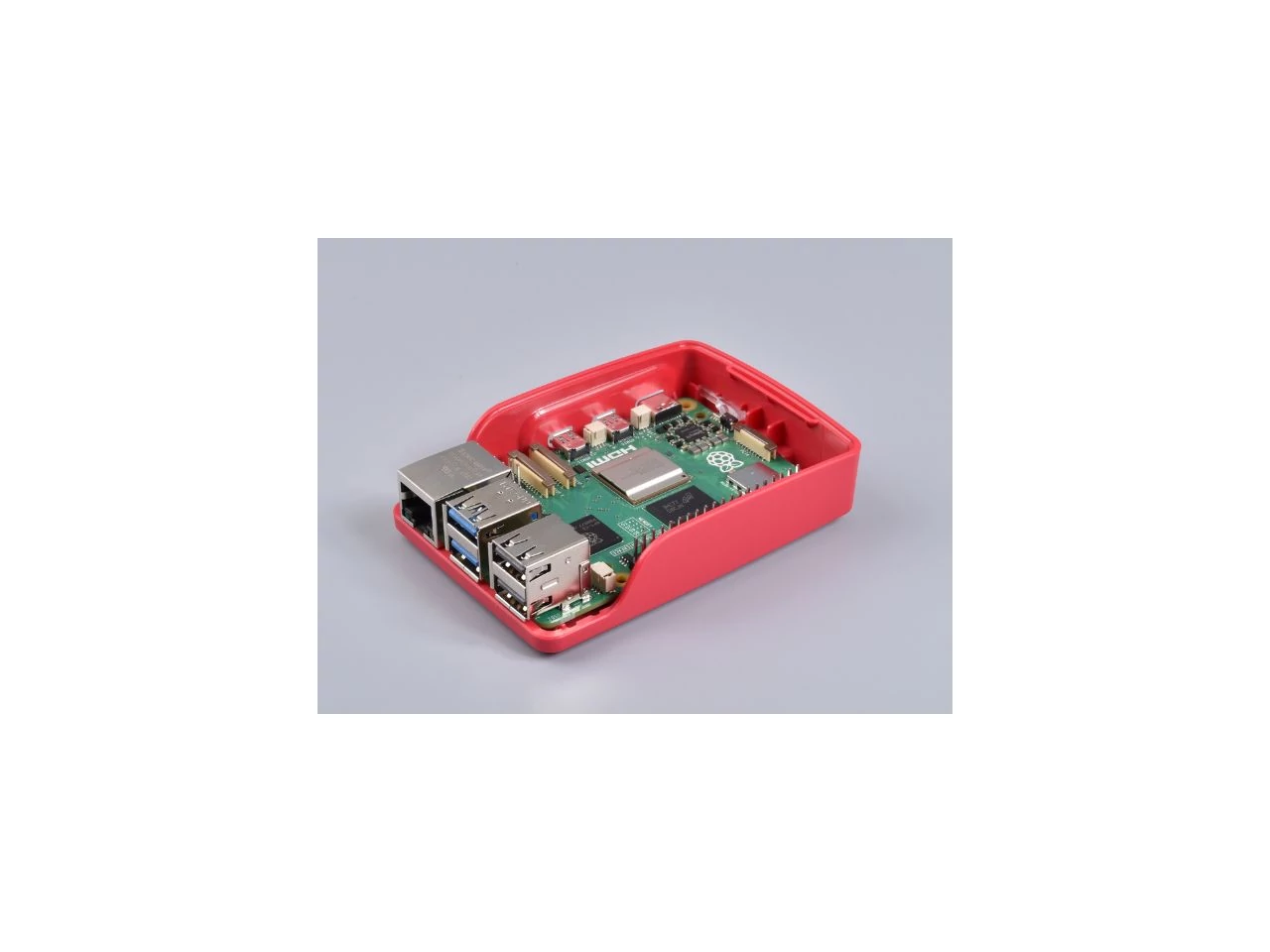

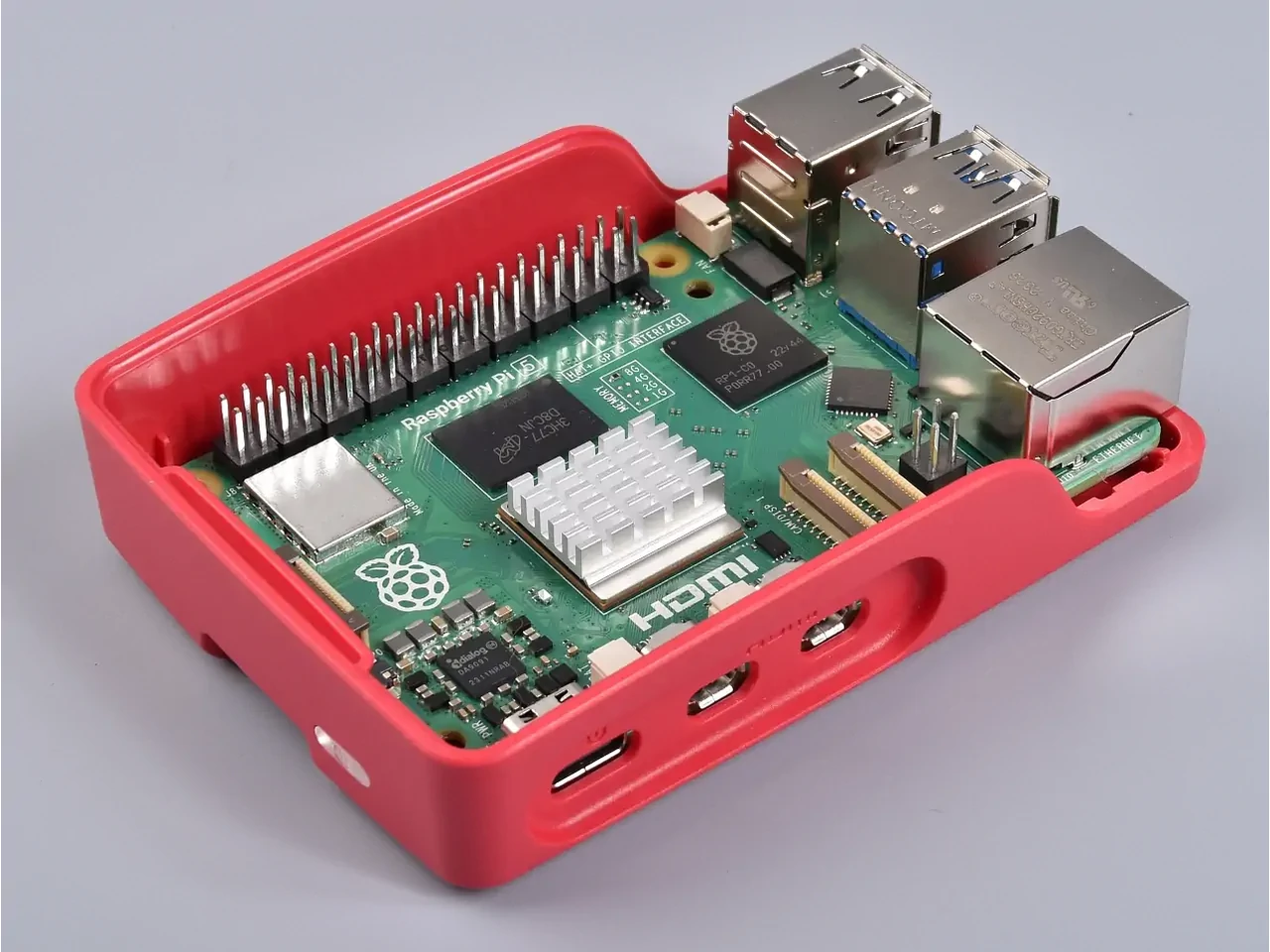

A tokot a tervezők meghosszabbították és javítottak a reteszelési tulajdonságokon, hogy a Raspberry Pi 5 alaplapot az SD-kártya eltávolítása nélkül lehessen behelyezni. A Raspberry Pi 5 case tetejének eltávolításával mostantól több tok egymásra helyezhetővé válik, valamint a ventilátor tetejére HAT szabványú bővítő panelek szerelhetők a távtartók és a GPIO tüskék meghosszabbításával.

Az alábbi diagram szemlélteti, hogy miként változik a Raspberry Pi 5 processzorának hőmérséklete stresszteszt alatt hűtés nélkül, illetve különböző gyári hűtési megoldásokkal. Az Official Raspberry Pi 5 case-re a kék színű görbék vonatkoznak. Jól látható, hogy az új ház stabilan a biztonságos üzemi hőmérséklet tartományban tartja a processzort, így megvéd az úgynevezett throttling, azaz órajel visszaszabályozási jelenségtől, ami lassulás, illetve lefagyás szerű jelenséget okozhatna használat közben.

forrás: https://www.raspberrypi.com/news/heating-and-cooling-raspberry-pi-5
