Raspberry Pi DAC+

Raspberry Pi DAC+ a jól ismert (és elismert) IQAudio DAC+ új neve.

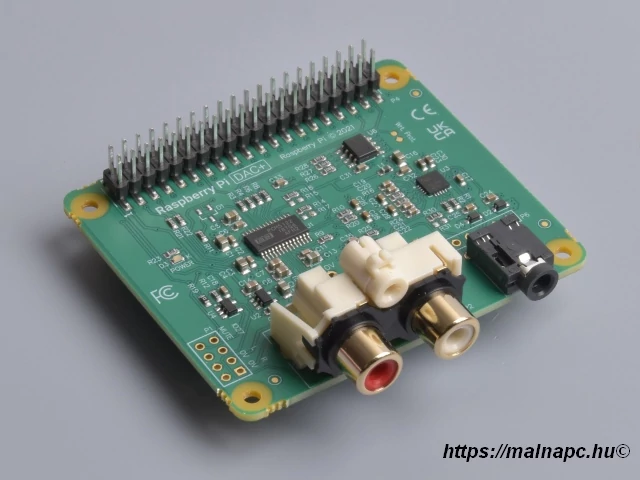

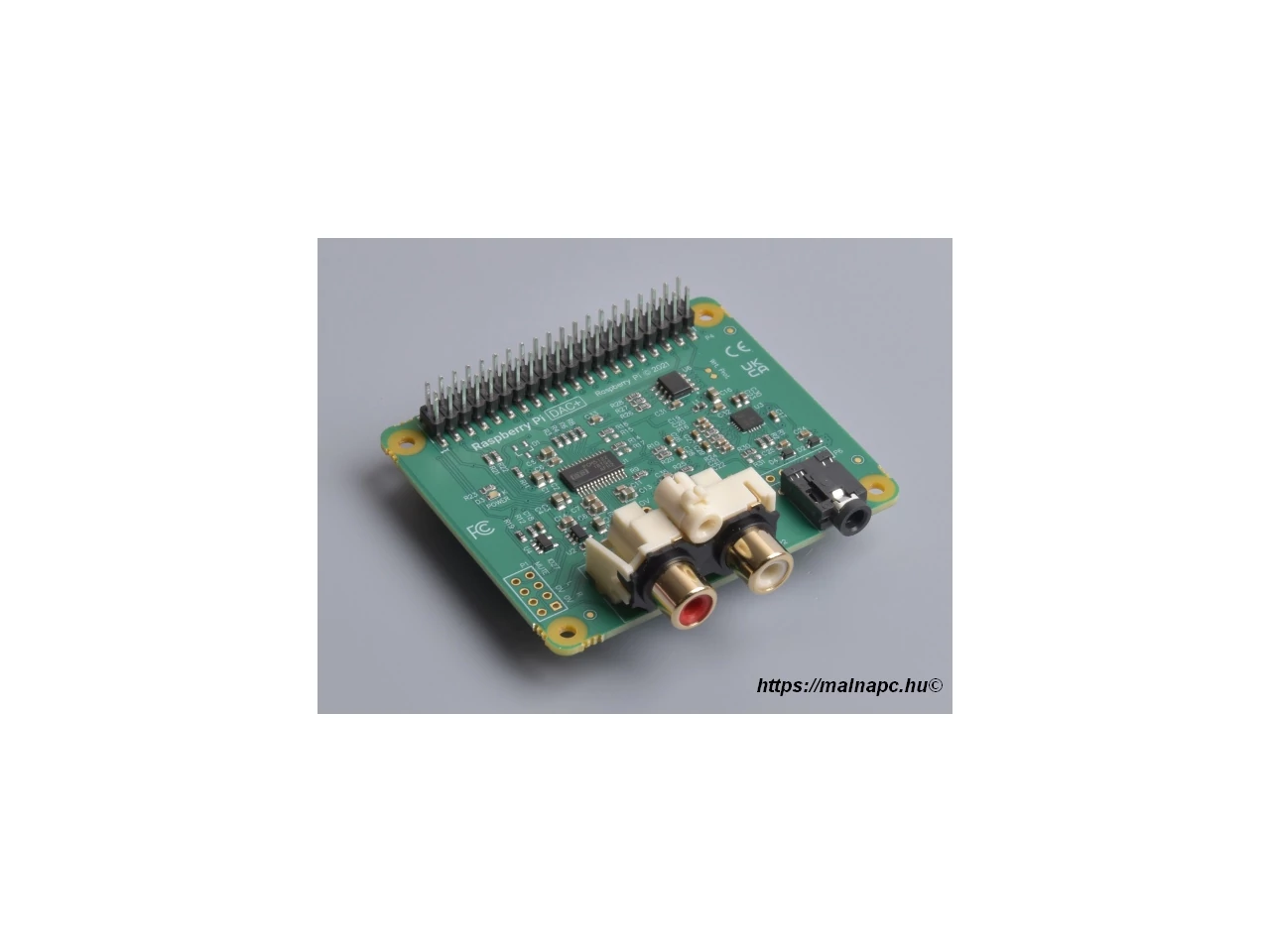

Az IQaudio Pi-DAC+ HAT, vagy röviden csak DAC+ kártya egy, a Raspberry Pi számára tervezett, kiemelkedő (audiophile) hangminőséget és teljesítményt kínáló eszköz. A panel „full-HD” (24/192) audió felbontást kínál, beépített hardveres hangerőszabályzóval, amit a standard Linux audio API (ALSA) segítségével tudunk elérni. A kártya működtetése a Raspberry Pi I2S kommunikációs csatornáján keresztül történik, így az eszköz nagyságrendekkel alacsonyabb CPU terhelés mellett szolgáltat sokkal magasabb szintű hangminőséget, mint a hasonló képességű USB hangkártyák.

A DAC+ csatlakozása (GPIO port) megfelel a Raspberry Pi alapítvány által meghatározott HAT specifikációjának, így magában foglalja a HAT automatikus felismerését lehetővé tévő EEPROM-ot, valamint az alaplapi kamera és a kijelző csatlakozóihoz szükséges kivágásokat, és a rögzítő furatokat.

A panel beüzemeléséhez forrasztás nem szükséges, a felszerelés után a kártya azonnal működőképes. A HAT csatlakozósávjának kialakítása olyan, hogy a kártya felszerelése után is elérhetők maradnak a Raspberry Pi GPIO tüskéi. A DAC+ panel vonal szintű (Phono) kimenete szabványos RCA csatlakozó. Az aljzat rendelkezik egy olyan furattal, ami dobozba vagy házba építésnél lehetővé teszi a stabil rögzítést, tehermentesítve a panelt a mechanikai igénybevételektől.

Az említett aljzaton kívül a DAC+ további header típusú csatlakozókat tartalmaz, amiken elérhető a jobb illetve bal csatorna jele, egy erősítő némítás (mute) bemenet (GPIO 22), illetve rendelkezik fejhallgató kimenettel is. Elérhetők továbbá a HAT által nem használt GPIO portok, további bővítések érdekében.

A kártyát szoftverek széles skálája támogatja, a HAT programozható Linux-ból, illetve használható olyan gyári alkalmazásokkal, mint a Volumio, a LibreELEC, a RuneAudio, vagy az MDP. Az eszköz használata lehetővé teszi internetes rádióadók hallgatását, csakúgy, mint rögzített, vagy stream audió anyagok lejátszását hagyományos MP3, vagy akár 24 bites /192kHz-es minőség mellett.

A DAC+ kompatibilis az újabb Raspberry Pi A+ / B+ modellekkel és a korábbi RPi2-vel, viszont nem kompatibilis a régebbi Raspberry Pi A és a B típusokkal.

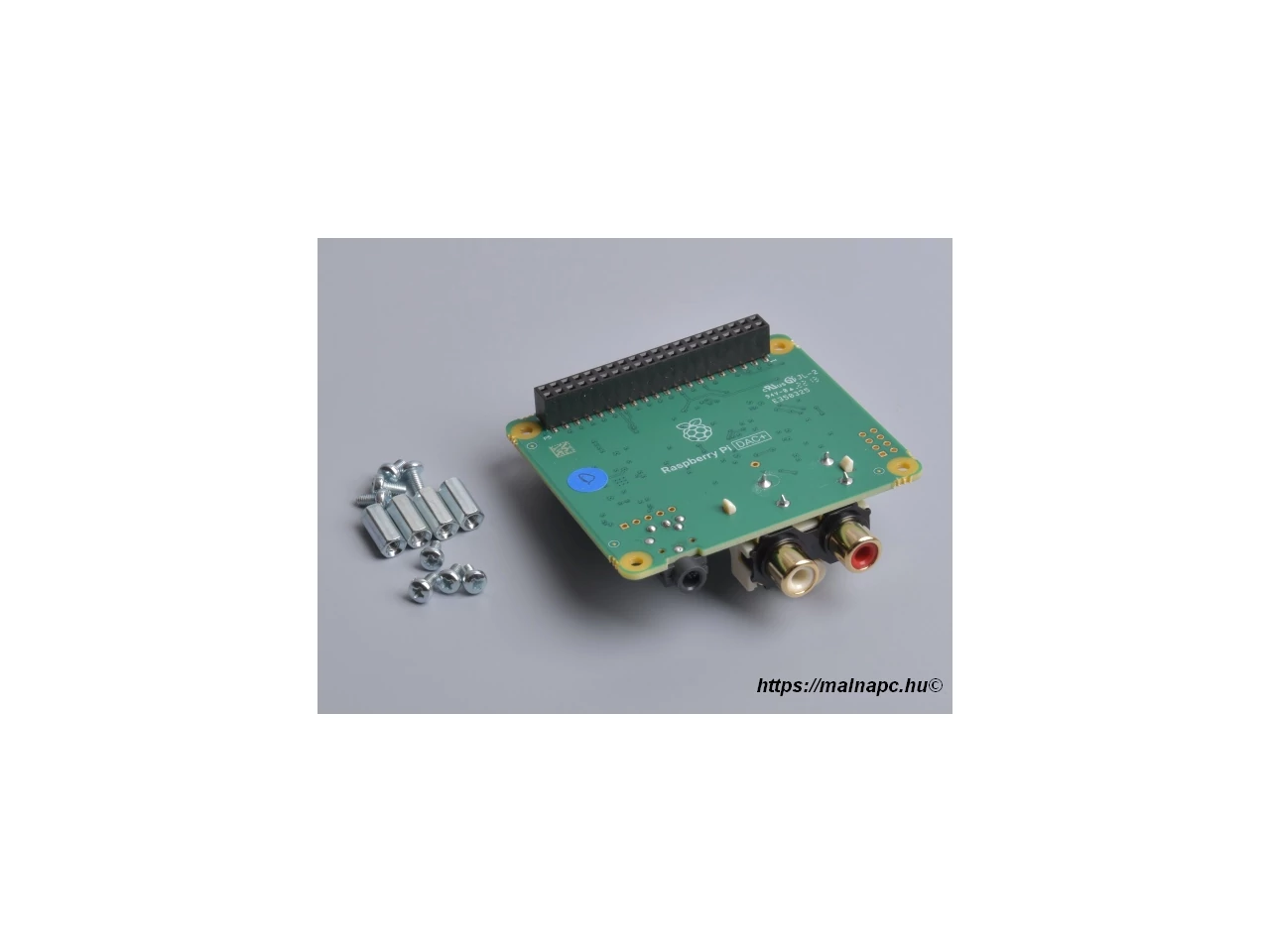

A DAC+ csomag tartalmazza a Raspberry Pi panellel történő összeszereléshez szükséges távtartókat és csavarokat.

IQaudIO Pi-DAC+ Jellemzői

• Teljes HAT-kompatibilitás; EEPROM, rögzítő furatok, az „official” Pi kamera és képernyő számára kivágásokkal az áramköri lapon
• Full-HD audio - akár 24 bites / 192 kHz-es lejátszás
• Integrált hardveres hangerőszabályzó (ALSA-n keresztül), teljes 2v RMS
• Beépített kiváló minőségű audió fejhallgató-erősítő (TI TPA6133A)
• Felső kategóriás hangminőség; 112dB SNR (jel-zaj viszony) THD 0,0019% torzítás mellett
•  Audiophile TI Burr Brown 32-bit / 384kHz DAC (TI PCM5122)
• Fejlett ESD védelem.
• A HAT a Raspberry Pi I2S szabványú digitális jeleit használja a processzor terhelésének csökkentésére, más USB audio megoldásokkal szemben.
• Tápfeszültséget a Raspberry Pi GPIO port biztosítja, nincs szükség külső tápegységre.
• Ipari minőségű Phono / RCA csatlakozók.

• A DAC+ panelt csatlakoztasd a 40-pines csatlakozósáv segítségével a Raspberry Pi 1 Model B+, Raspberry Pi 2, Raspberry Pi 3, vagy Raspberry Pi 4 alaplaphoz. Forrasztás nem szükséges.
• Használd a mellékelt távtartókat a biztonságos rögzítéshez!
• Helyezd be a Raspberry Pi alaplapba az előre megírt, IQaudio DAC+ kompatibilis operációs rendszer sd kártyáját.
• Csatlakoztasd a szükséges perifériákat, majd a legvégén a tápellátást a Pi-hez (gyári tápegység javasolt).
• Kövesd a szoftver beállítási útmutatóját.

P1: Analogue out (0-2V RMS). Carries GPIO27, MUTE signal (headphone detect), left and right audio, and left and right ground.

P6: Headphone socket signals. Pin 1: LEFT, pin 2: GROUND, pin 3: RIGHT, pin 4: GROUND, pin 5: DETECT.
