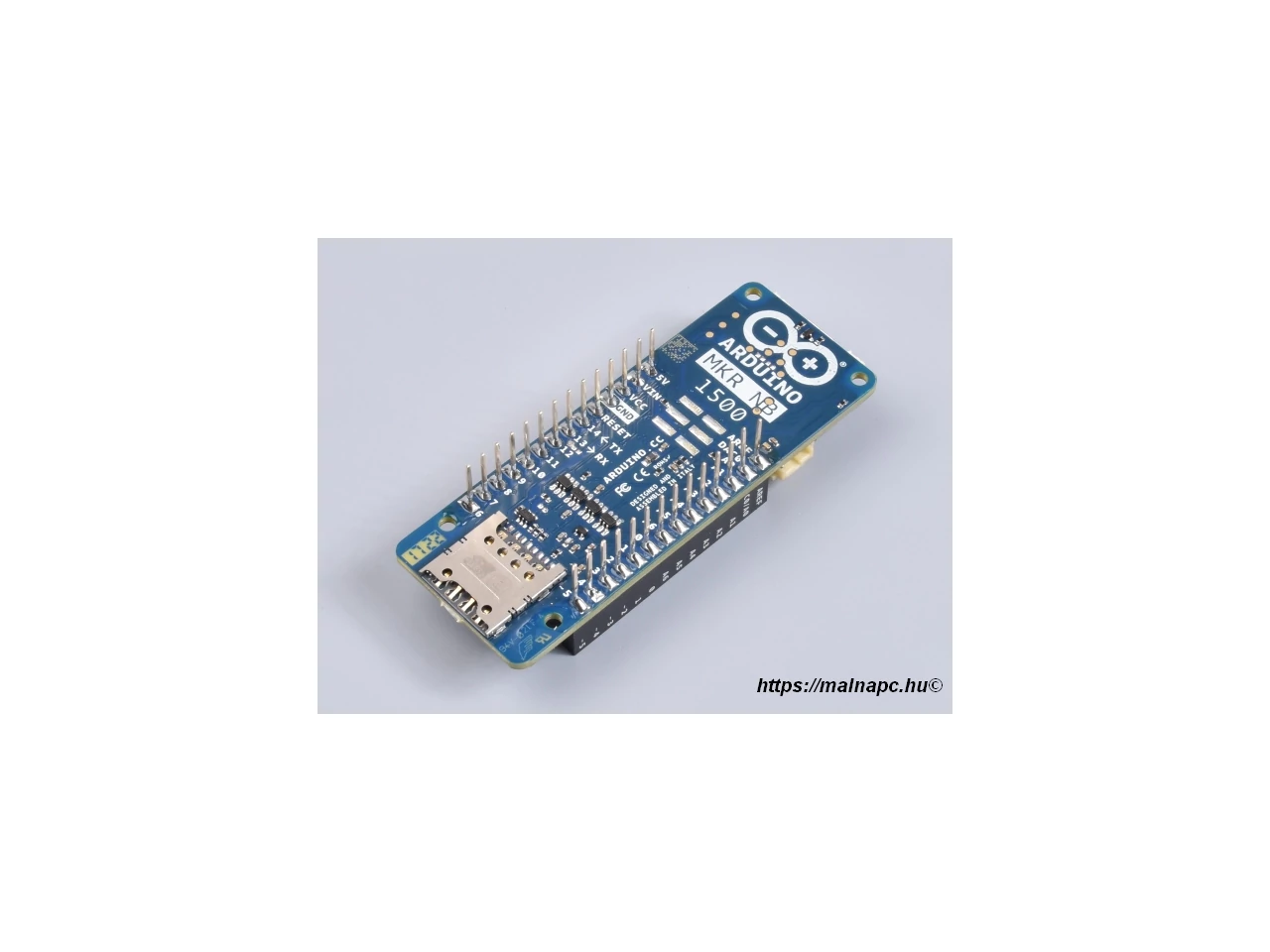

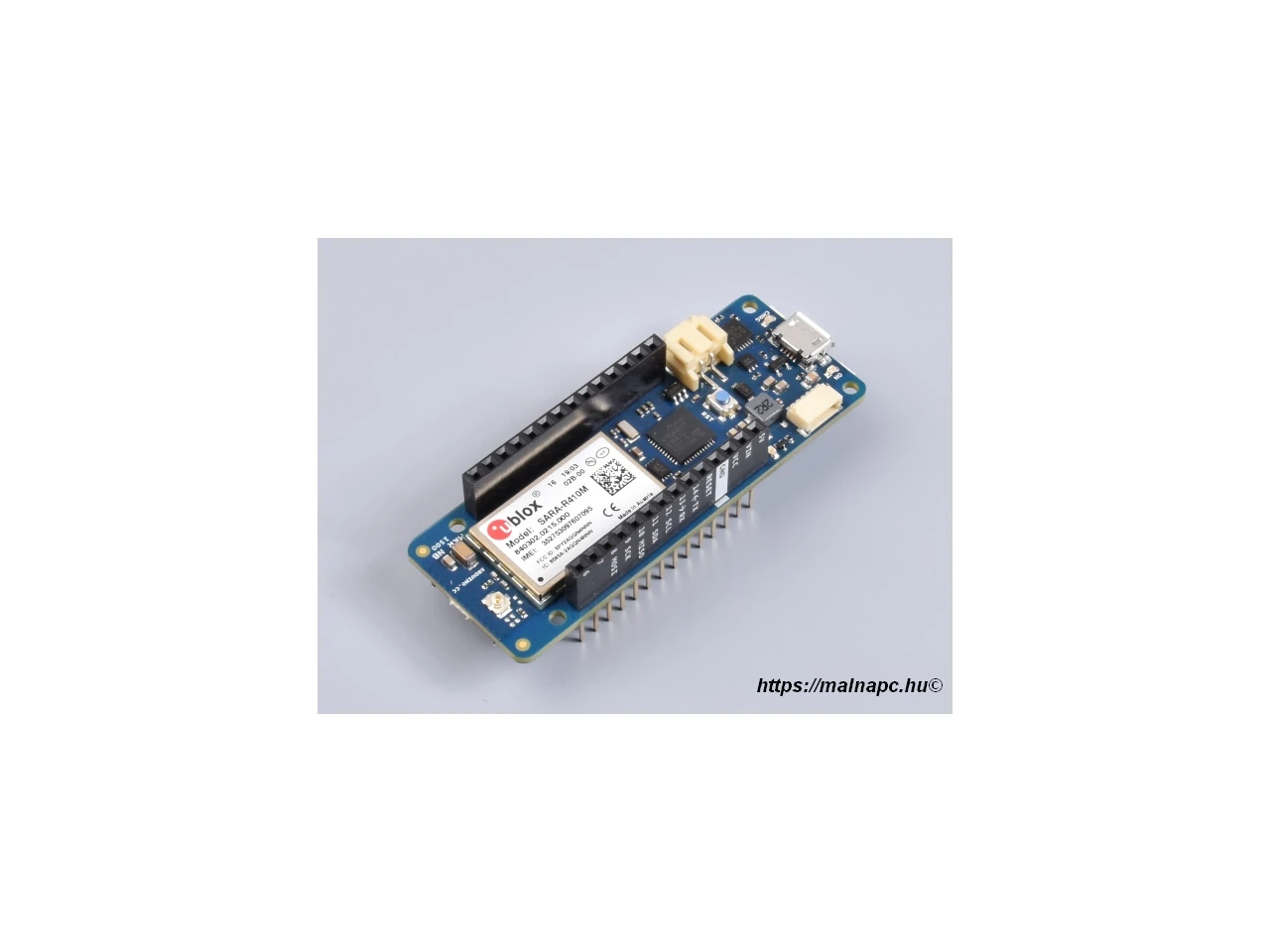

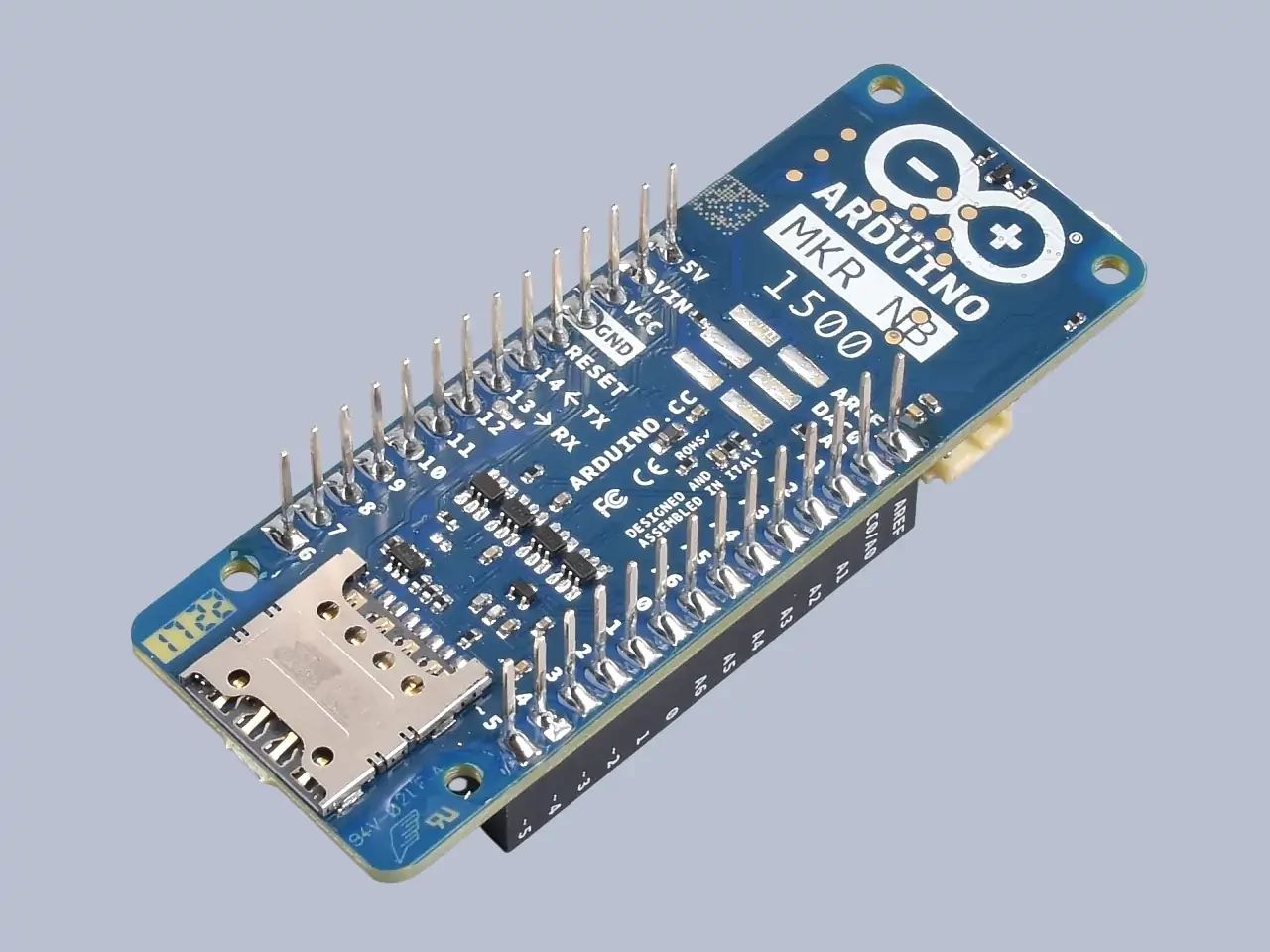

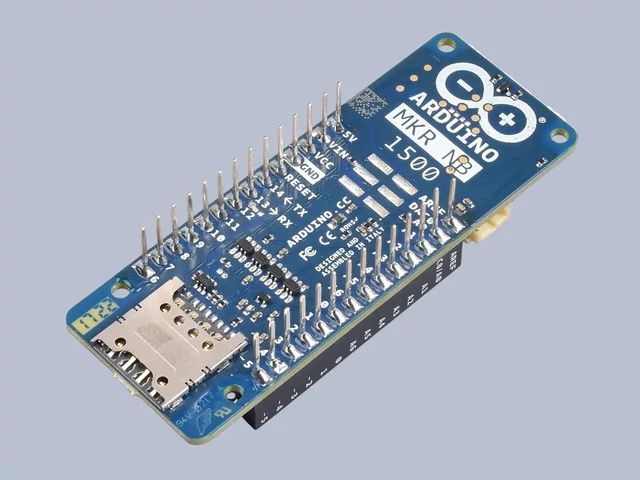

Arduino MKR NB 1500 - ABX00019

Arduino MKR NB 1500 – Hatékony NB-IoT és LTE-M kommunikáció távoli alkalmazásokhoz

Az Arduino MKR NB 1500 - ABX00019 a Narrowband IoT és LTE-M hálózatok támogatásával bővíti projektjeidet. Kifejezetten ideális alacsony fogyasztású, távoli helyszíneken működő IoT-megoldásokhoz. Teljes mértékben kompatibilis az Arduino Cloud platformmal, így bárhonnan hozzáférhetsz projektjeidhez a világ bármely pontjáról.

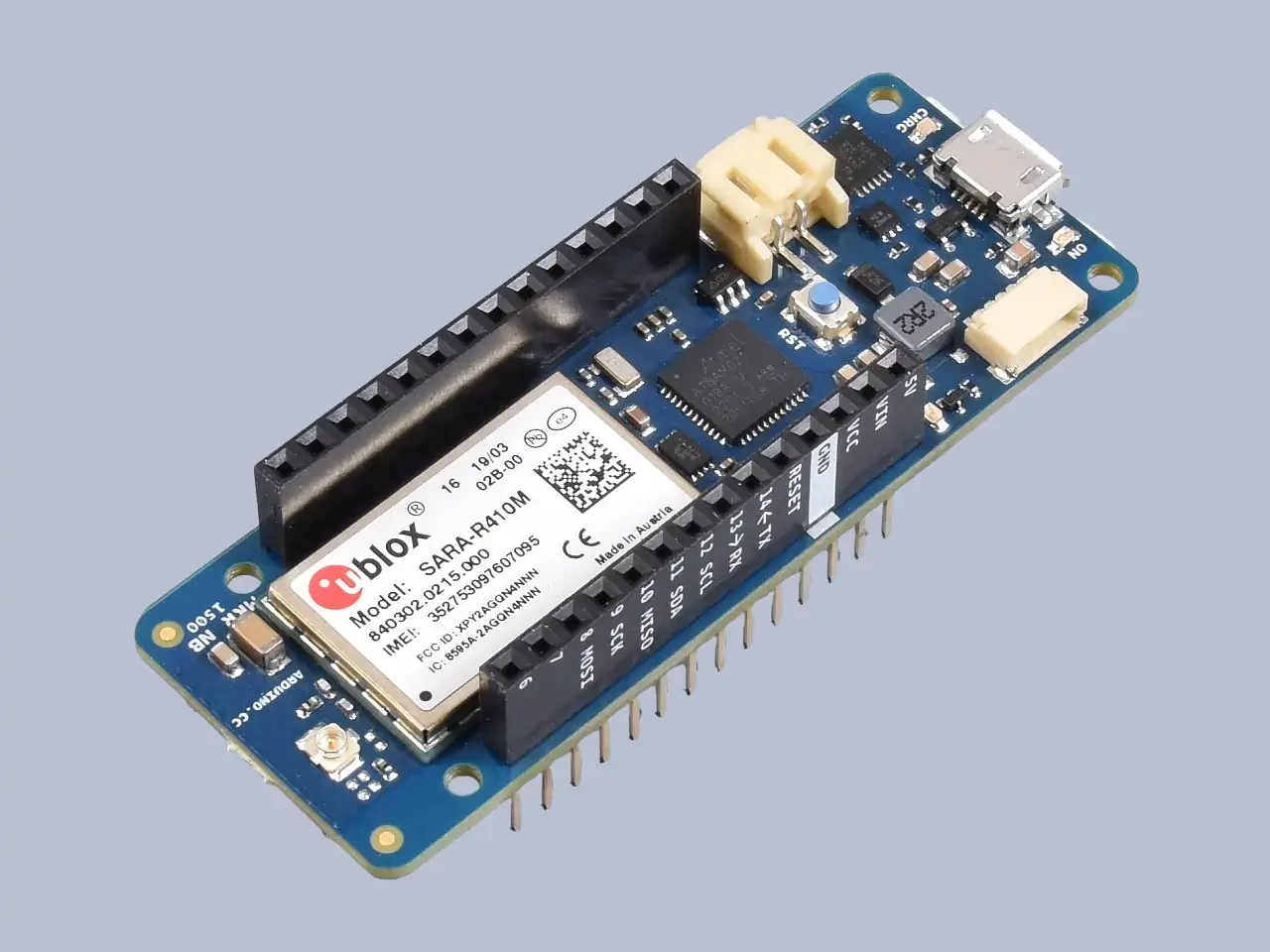

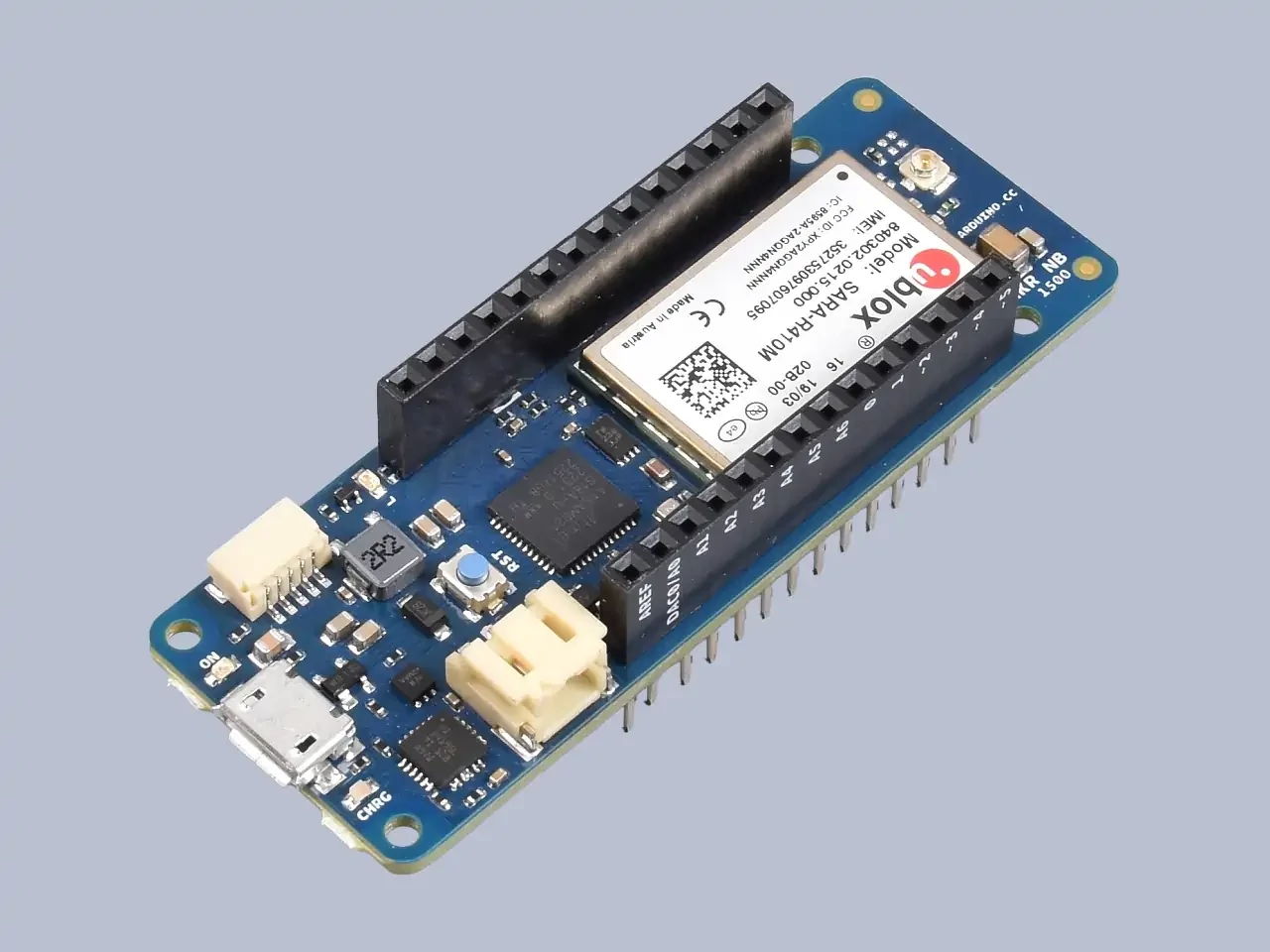

A fejlesztőlap szíve a népszerű Arm® Cortex®-M0+ 32 bites SAMD21 mikrokontroller, amelyet a uBlox SARA-R410M-02B modul egészít ki, valamint a biztonságos kommunikációért felelős ECC508A kripto-chip. A MKR család tagjaként számos bővítőkártyával (shield-del) használható, így gyorsan és egyszerűen építhetők belőle komplett IoT-rendszerek.

Fontos figyelmeztetések

• ➤ 3,3 V-os működés: a mikrovezérlő 3,3 V feszültségen működik, ezért soha ne csatlakoztass 3,3 V-nál nagyobb jelet sem a digitális, sem az analóg lábakra!
• ➤ Vezetőképes hab eltávolítása: a használat előtt távolítsd el a fekete antisztatikus habot a tüskékről, mert a lap hibásan működhet, ha rajta marad.

Főbb előnyök

• ➤ Fejlett kommunikáció: NB-IoT és LTE-M hálózati támogatás u-blox SARA-R410M-02B modullal.
• ➤ Teljes biztonság: beépített ECC508A biztonsági chip a titkosított adatkapcsolathoz.
• ➤ Rugalmas energiaellátás: működtethető USB-ről, külső tápról vagy Li-Po akkumulátorról.
• ➤ Világszintű lefedettség: több LTE-sáv (1, 2, 3, 4, 5, 8, 12, 13, 18, 19, 20, 25, 26, 28) támogatása.
• ➤ Arduino Cloud-kompatibilis: távoli elérés és valós idejű adatszolgáltatás felhőn keresztül.

Alkalmazási területek

• ➤ Környezeti adatgyűjtés: szenzoradatok továbbítása távoli helyszínekről NB-IoT hálózaton keresztül.
• ➤ Okosváros rendszerek: közvilágítás, parkolás és közműfelügyelet automatizálása.
• ➤ Mezőgazdasági alkalmazások: talajnedvesség-, hőmérséklet- és páratartalom-figyelés távoli területeken.
• ➤ Energiagazdálkodás: fogyasztási adatok gyűjtése és továbbítása minimális energiafelhasználással.

Műszaki adatok

• Mikrokontroller: SAMD21 Cortex®-M0+ 32-bit ARM MCU
• USB csatlakozó: Micro USB (USB-B)
• Beépített LED pin: 6
• Digitális I/O pinek: 8
• Analóg bemenetek: 7 (8/10/12 bit ADC)
• Analóg kimenet: 1 (10 bit DAC)
• PWM pinek: 13 (0–8, 10, 12, A3, A4)
• Külső megszakítások: 10 (0, 1, 4, 5, 6, 7, 8, 9, A1, A2)
• Kommunikáció: UART, I2C, SPI
• Mobil modul: u-blox SARA-R410M-02B (NB-IoT / LTE-M)
• SIM-kártya: MicroSIM (nem tartozék)
• Támogatott LTE-sávok: 1, 2, 3, 4, 5, 8, 12, 13, 18, 19, 20, 25, 26, 28
• Biztonsági chip: ATECC508A
• I/O feszültség: 3.3V
• Bemeneti feszültség: 5–7V (névleges)
• DC áram I/O-nként: 7 mA

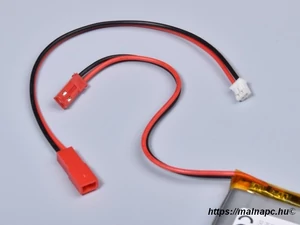

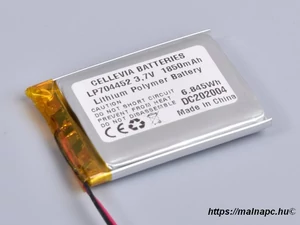

• Ajánlott akkumulátor: Li-Po, 3.7V, min. 1500 mAh
• Akkumulátor csatlakozó: JST PH
• Órajel: 48 MHz (fő CPU), 32.768 kHz (RTC)
• Memória: 256 KB Flash, 32 KB SRAM
• Méretek: 67.6 × 25 mm
• Súly: 32 g
• Gyártói dokumentáció: Arduino MKR NB 1500 docs
