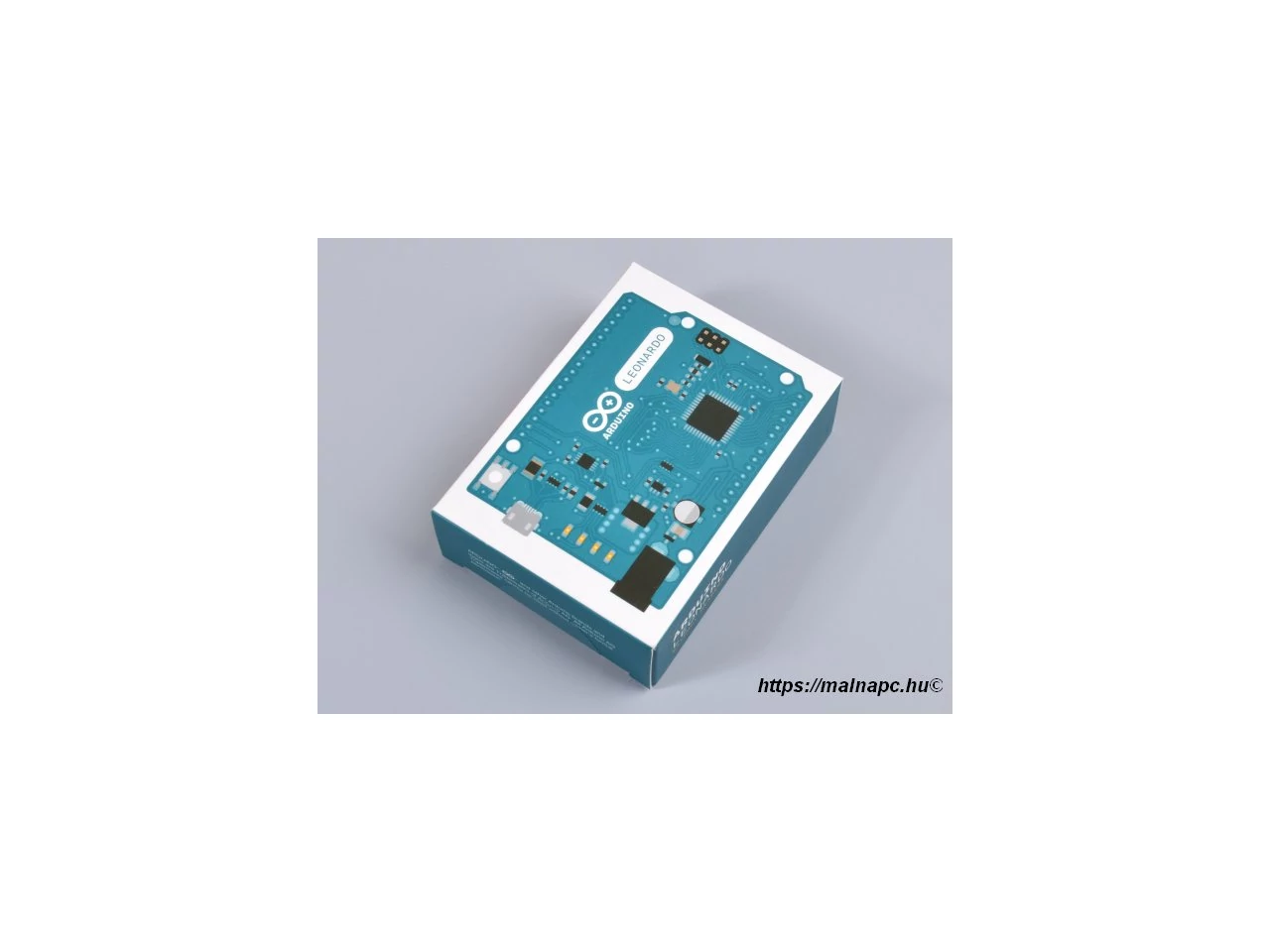

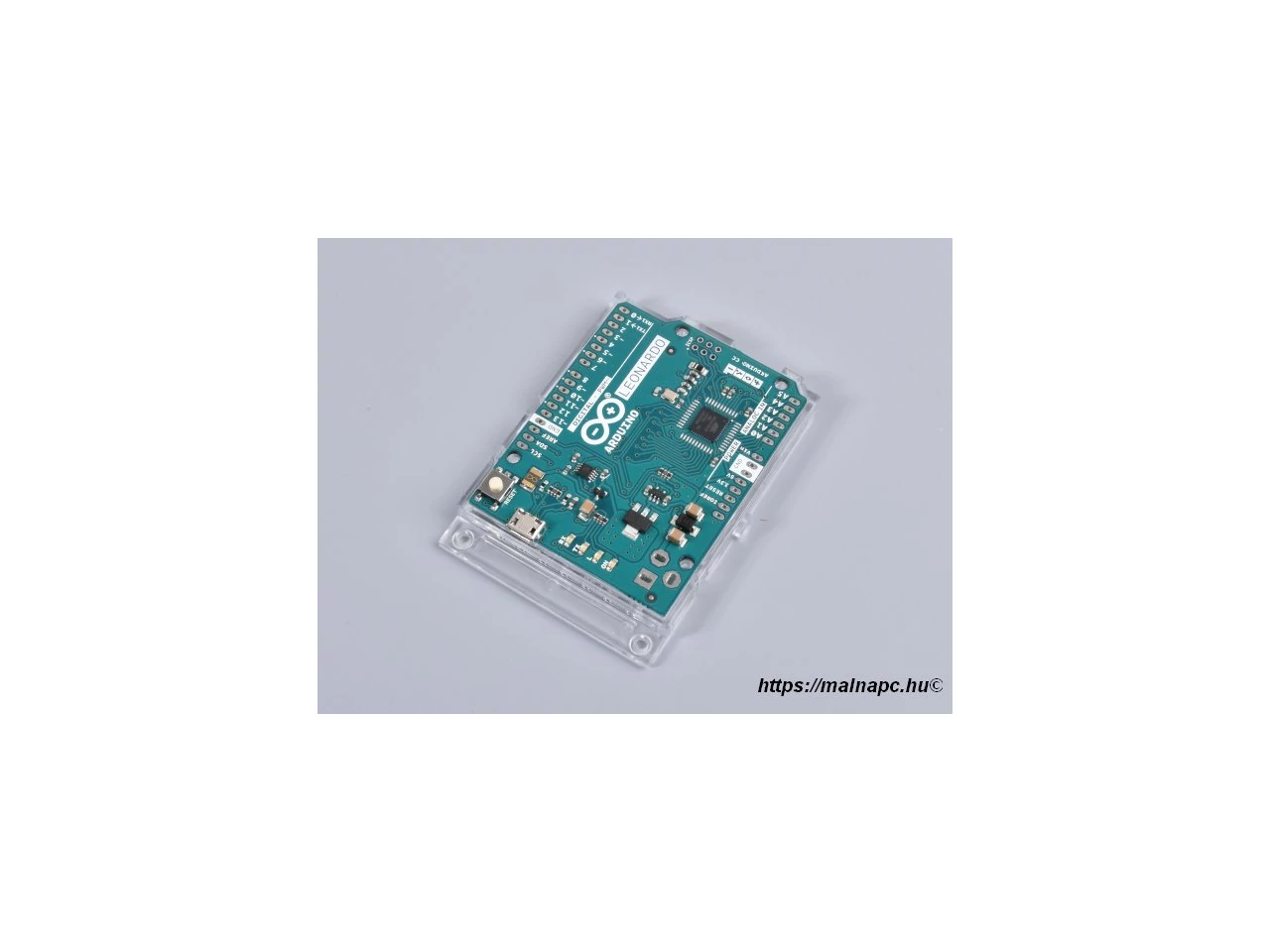

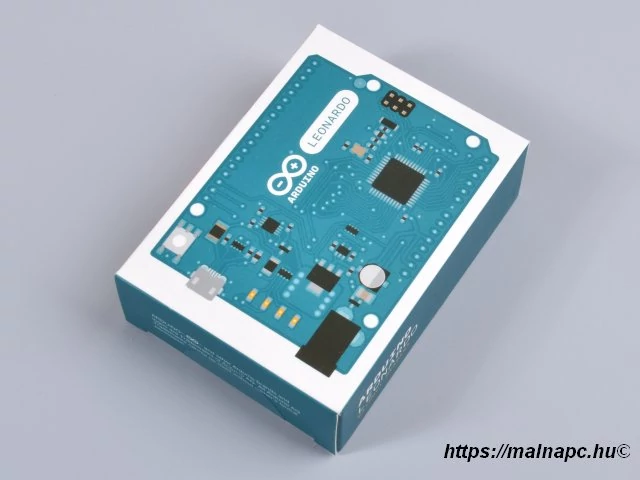

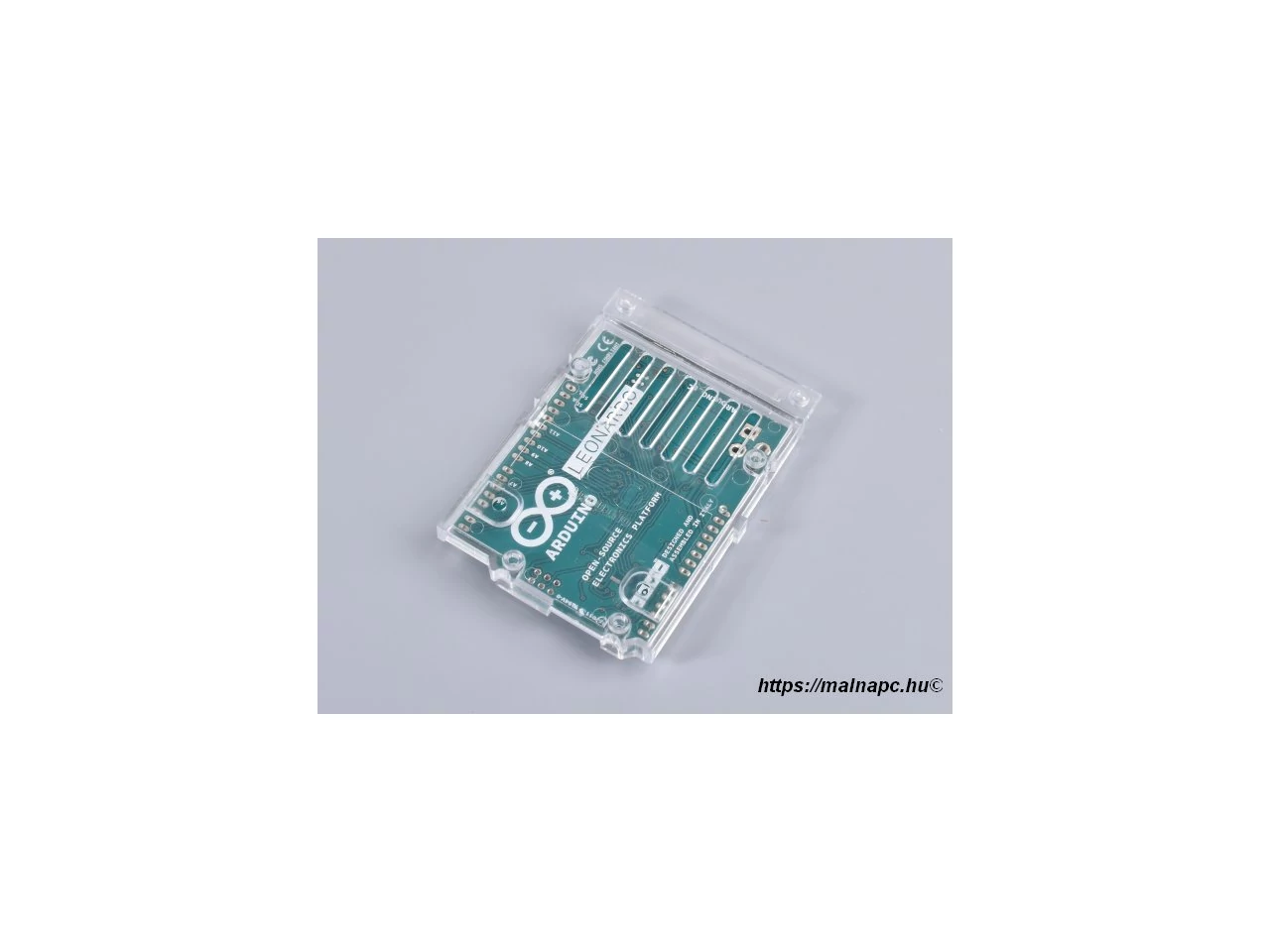

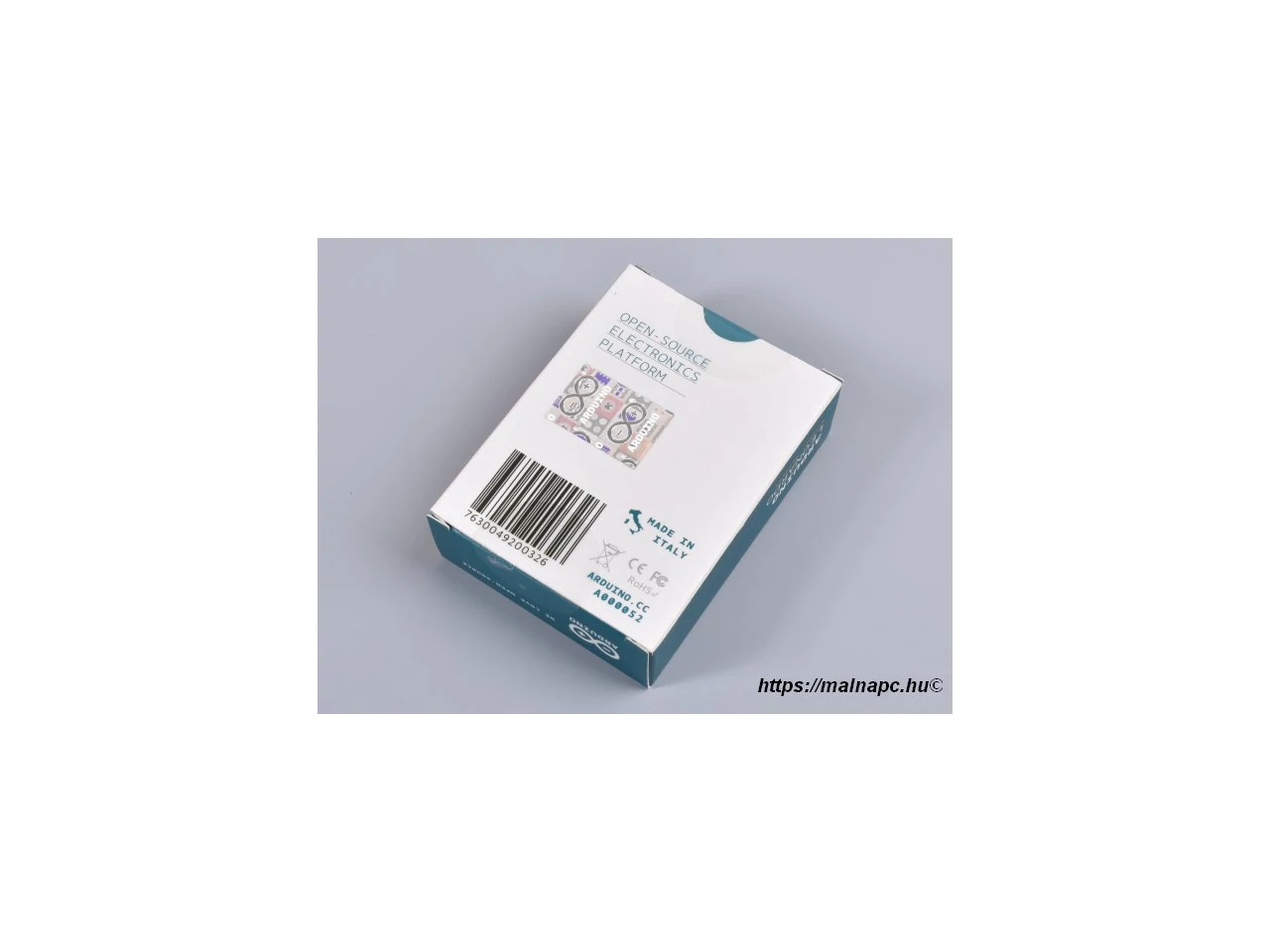

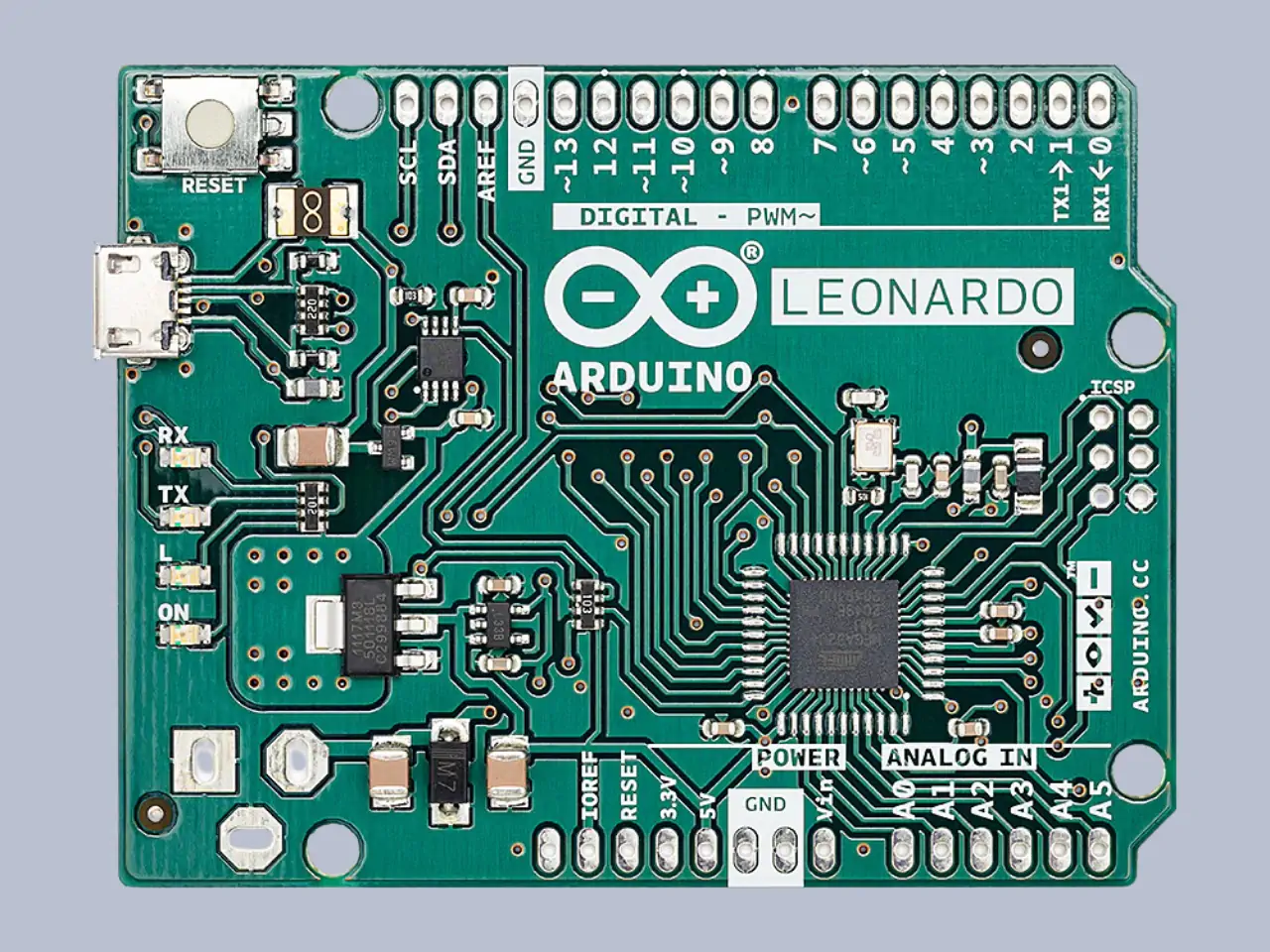

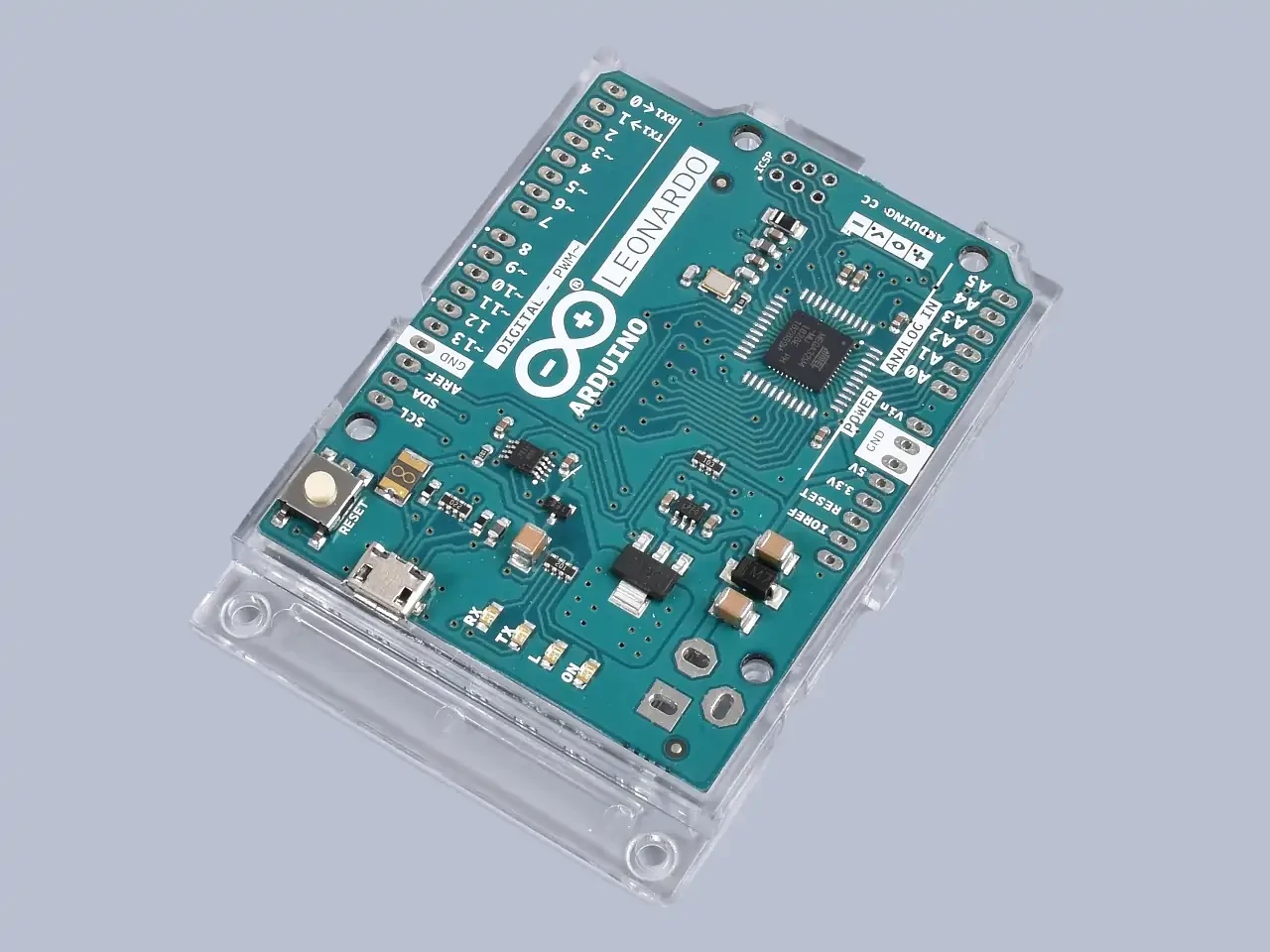

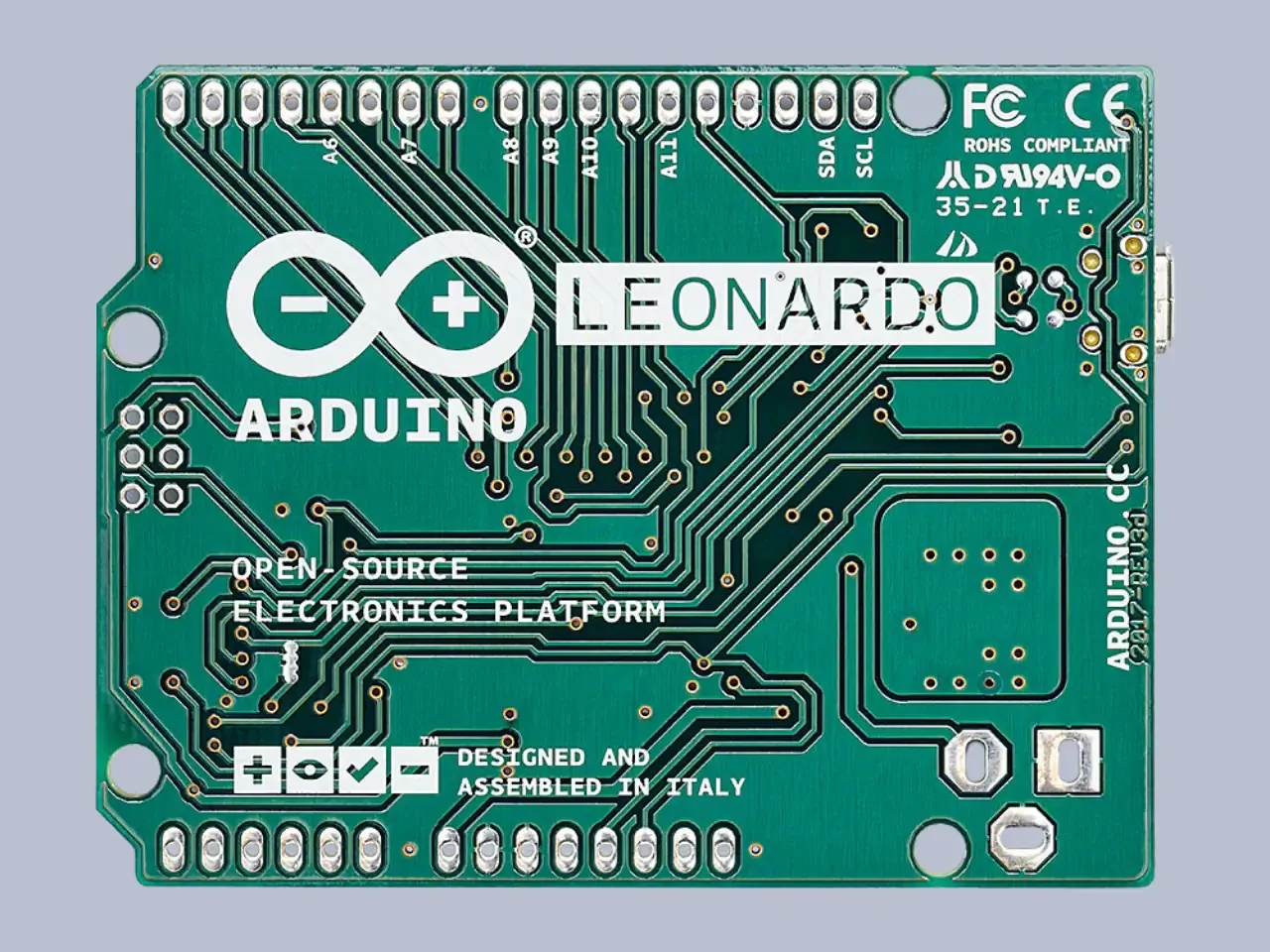

Arduino Leonardo - A000052

Arduino Leonardo – Beépített USB-kommunikáció, rugalmas I/O

Az Arduino Leonardo - A000052 egy ATmega32U4 mikrovezérlőre épülő fejlesztőlap, amelynek különlegessége, hogy a mikrokontroller natív USB-támogatással rendelkezik — így nincs szükség külön másodlagos USB-átalakítóra. Csatlakoztasd egyszerűen a számítógépedhez micro-USB (vagy adapterrel) keresztül, vagy tápláld külső adapterrel/elemmel, és azonnal kezdődhet a fejlesztés.

A beépített USB-kommunikáció lehetővé teszi, hogy a Leonardo a számítógép számára egérként, billentyűzetként vagy virtuális soros (CDC) portként jelenjen meg. Ez különösen hasznos interaktív projektekhez, HID-szimulációhoz és minden olyan alkalmazáshoz, ahol a készüléknek közvetlen emberi bemenetet kell szimulálnia.

Fő előnyök

• ➤ Natív USB-támogatás: Az ATmega32U4 beépített USB-funkciója lehetővé teszi a HID (egér, billentyűzet) és virtuális soros portok egyszerű használatát.
• ➤ Bőséges I/O: 20 digitális láb és 12 analóg bemenet – sokféle érzékelő és aktor közvetlen csatlakoztatásához.
• ➤ Egyszerű beüzemelés: USB-kábellel programozható, vagy külső tápellátással működtethető; sok példa és könyvtár áll rendelkezésre.

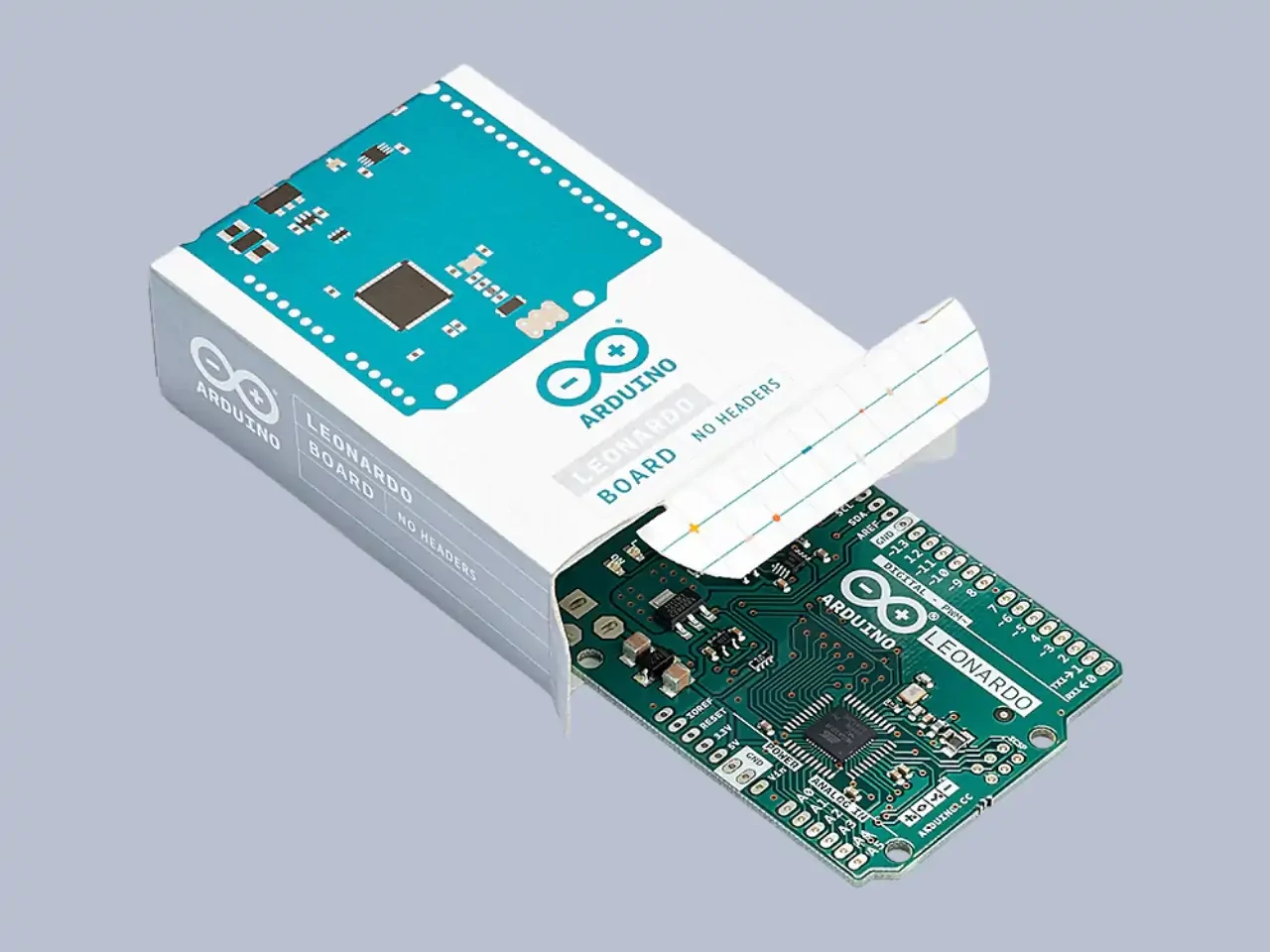

• ➤ Kompakt és beépíthető: a header nélküli változat kisebb helyigényű és könnyebben integrálható végtermékekbe vagy nyomtatott áramkörbe.
• ➤ Kompatibilitás: Az A000052-es header nélküli kialakítás ideálissá teszi kész termékekbe vagy szériagyártásba történő beépítésre, illetve olyan helyekre, ahol a tüskesoros (headeres) verzió nem férne el.

Alkalmazási példák

• ➤ Interaktív eszközök és HID-alkalmazások (pl. egyedi vezérlők, MIDI eszközök, automata tesztberendezések).
• ➤ Oktatási projektek és tanfolyamok – egyszerű belépő az USB-eszközök programozásába.
• ➤ Kompakt beágyazott rendszerek, késztermékek és prototípusok, ahol hely vagy gyártási szempontok indokolják a header nélküli megoldást.
• ➤ Szenzorok és vezérlők alkalmazása, ahol sok analóg bemenet és egyszerű USB-kapcsolat szükséges.

Műszaki adatok

• Mikrokontroller: ATmega32U4
• Üzemi feszültség: 5 V
• Bemeneti feszültség (ajánlott): 7–12 V
• Bemeneti feszültség (határok): 6–20 V
• Digitális I/O pinek: 20
• PWM csatornák: 7
• Analóg bemenetek: 12
• DC áram I/O kivezetésenként: 40 mA
• DC áram 3.3 V kivezetésen: 50 mA
• Flash memória: 32 KB (ebből 4 KB a bootloader számára fenntartva)
• SRAM: 2.5 KB
• EEPROM: 1 KB
• Órajel: 16 MHz (kerámia rezonátor)
• Méretek: 68.6 × 53.3 mm
• Súly: kb. 20 g
• Bekötési diagram: Arduino Leonardo pinout
