A5704 Witty Pi 4 HAT - RTC + Power Management for Raspberry

A5704 Witty Pi 4 HAT – RTC + intelligens tápmenedzsment Raspberry Pi-hez.

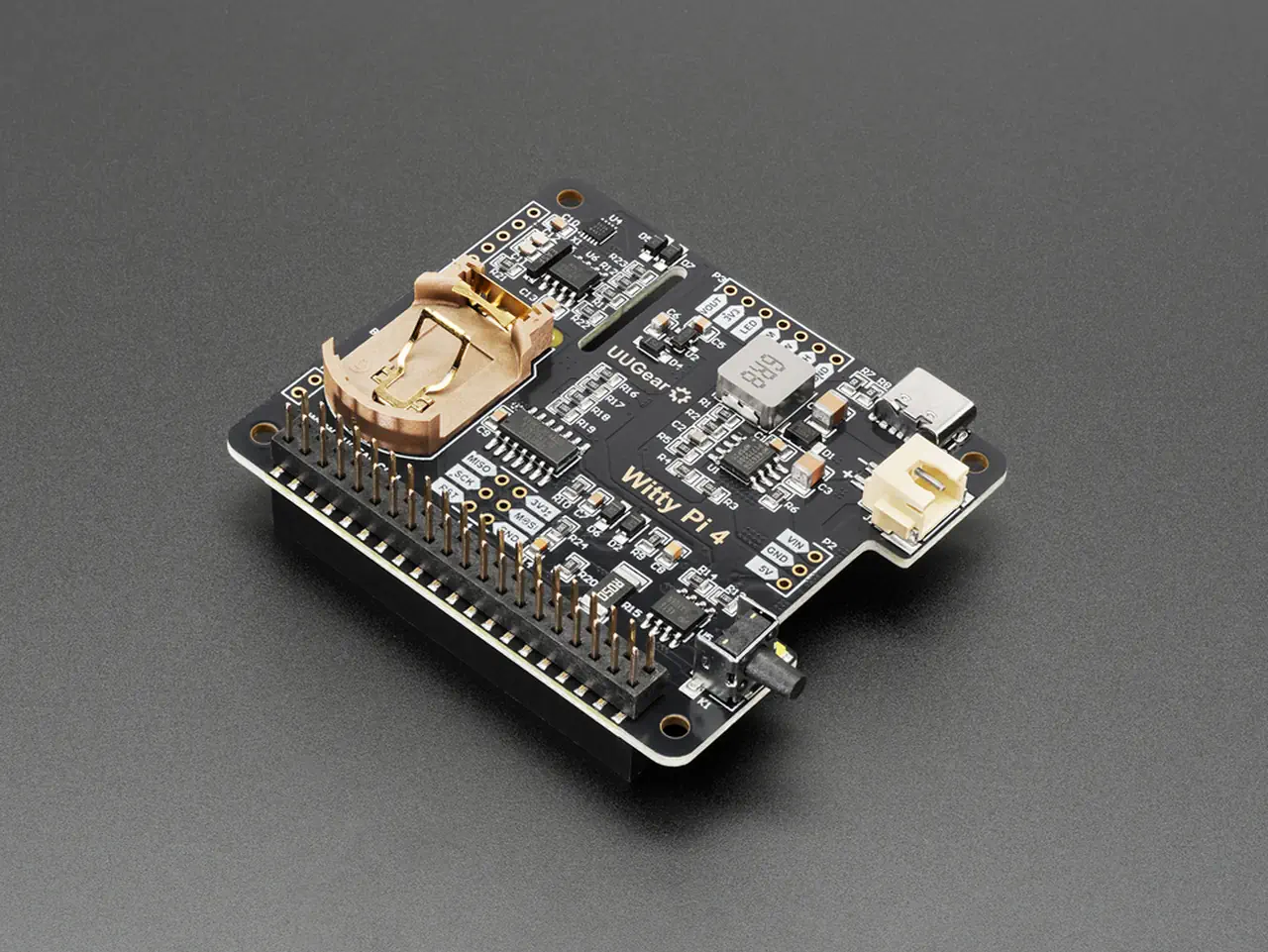

A Witty Pi 4 egy professzionális bővítőkártya, amely valós idejű órával (RTC) és fejlett tápmenedzsment funkciókkal egészíti ki Raspberry Pi rendszeredet. Segítségével precízen ütemezhető a be- és kikapcsolás, így jelentősen csökkenthető az energiafelhasználás – különösen akkumulátoros vagy távoli rendszerek esetén.

A negyedik generációs Witty Pi gyárilag kalibrált, hőmérséklet-kompenzált RTC-t, dedikált hőmérséklet-érzékelőt, széles bemeneti tartományú DC/DC konvertert és egy AVR 8 bites mikrokontrollert integrál. Stabil, ipari jellegű megoldást kínál időzített, autonóm működéshez.

Főbb jellemzők:

• ➤ Gyárilag kalibrált RTC: ±2 ppm éves pontosság, hőmérséklet-kompenzációval.
• ➤ Időzített be-/kikapcsolás: rugalmas ON/OFF ütemezés, akár komplex szkriptekkel.
• ➤ Hőmérséklet-alapú vezérlés: 0,125 °C felbontású szenzor, küszöbértékhez kötött működés.
• ➤ Széles tápfeszültség-tartomány: 6–30V DC bemenet vagy 5V USB-C.
• ➤ e-Latching power switch: biztonságos, szoftvervezérelt leállítás.
• ➤ ATtiny841 mikrokontroller: 8 KB programozható flash memóriával.
• ➤ Egyetlen I²C eszközként működik: alapértelmezett cím 0x08, ütközésmentes konfigurálhatóság.
• ➤ Akár 3A kimeneti áram: Raspberry Pi és perifériák számára.
• ➤ Alacsony készenléti fogyasztás: ~0,5 mA.

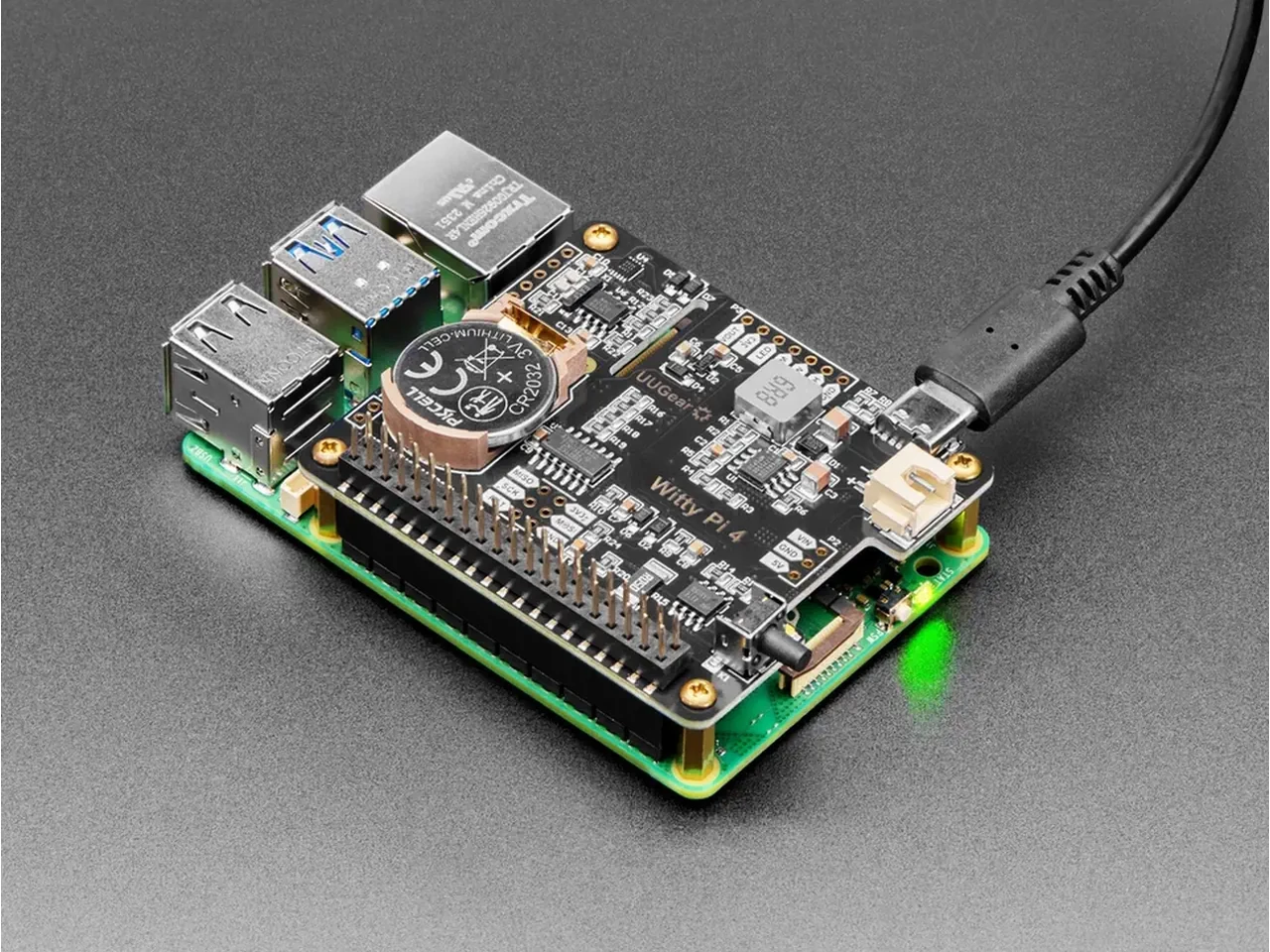

• ➤ Széles kompatibilitás: minden 40 pines GPIO fejléccel rendelkező Raspberry Pi modellhez.

Pontosság és időzítés

A gyárilag kalibrált, hőmérséklet-kompenzált RTC ±2 ppm pontosságú. Induláskor a Raspberry Pi automatikusan átveszi az RTC idejét, így internetkapcsolat nélkül is pontos rendszeridő áll rendelkezésre.

Komplex ON/OFF szkriptek is definiálhatók, így a Raspberry Pi pontosan meghatározott időpontokban indulhat és állhat le – ez az egyik legnépszerűbb funkció akkumulátoros rendszerekben.

Hőmérséklet-vezérelt működés

A 0,125 °C felbontású hőmérséklet-érzékelő biztosítja a kristály kompenzációját, növelve az RTC pontosságát. Emellett beállítható, hogy a rendszer adott hőmérsékleti küszöb felett vagy alatt automatikusan induljon vagy leálljon.

Tápellátás és biztonság

A beépített DC/DC konverter 6–30V DC bemenetet fogad (XH2.54 csatlakozón keresztül), de 5V-os USB-C táplálás is használható. Az e-Latching power switch PC-szerű működést biztosít: egyetlen gombnyomásra szoftveresen vezérelt, biztonságos leállítás történik, megelőzve az adatvesztést.

Intelligens I²C architektúra

A Witty Pi 4 egyetlen I²C eszközként jelenik meg (alapértelmezett cím: 0x08). A mikrokontroller virtuálisan leképezi az RTC és a hőmérséklet-érzékelő regisztereit, így elrejti az alárendelt I²C eszközöket és proxyként kommunikál a Raspberry Pi felé.

Az I²C cím szabadon módosítható, így elkerülhetők az ütközések más perifériákkal.

UWI támogatás

A Witty Pi 4 teljes mértékben kompatibilis az UUGear Web Interface (UWI) rendszerrel, így hálózaton keresztül, böngészőből is kezelhető.

Szoftver telepítése

A szoftver Raspberry Pi OS alatt támogatott. Telepítéshez futtasd az alábbi parancsokat:

A firmware és a szoftver nyílt forráskódú, GitHubon elérhető.

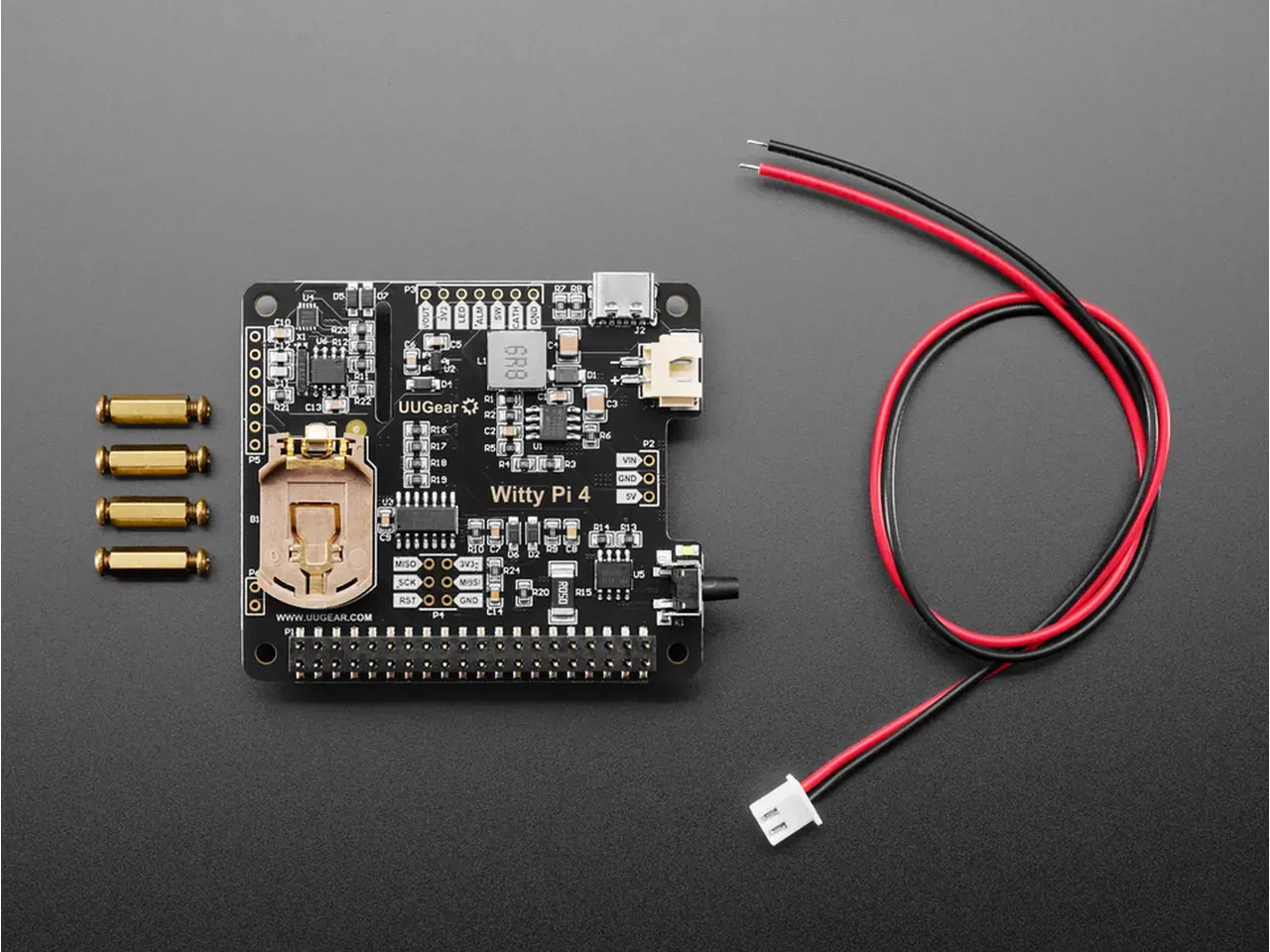

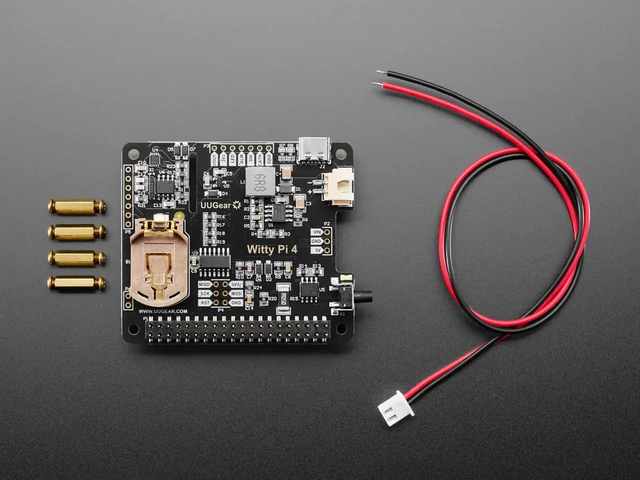

A csomag tartalma

• ➤ Witty Pi 4 board × 1
• ➤ 30 cm 22AWG XH 2.54 kábel × 1
• ➤ M2.5 × 11 mm réz távtartó × 4
• ➤ M2.5 csavar × 8

Műszaki adatok

• Méretek: 65 × 56 × 19 mm
• Tömeg: 23 g
• Mikrokontroller: ATtiny841
• RTC: PCF85063A (gyárilag kalibrált)
• Hőmérséklet-érzékelő: LM75B
• DC/DC konverter: MP4462
• MOSFET: AO4616
• Elem: CR2032
• Kimeneti áram: max. 3A
• Készenléti áram: ~0,5 mA
• Üzemi hőmérséklet: -30°C – +80°C
• Páratartalom: 0–80% RH (nem kondenzálódó)

Leírás frissítve 2026.02.22. T/T
