A5625 Adafruit Qwiic / Stemma QT 5 Port Hub

A5625 Adafruit Qwiic / Stemma QT 5 Port Hub

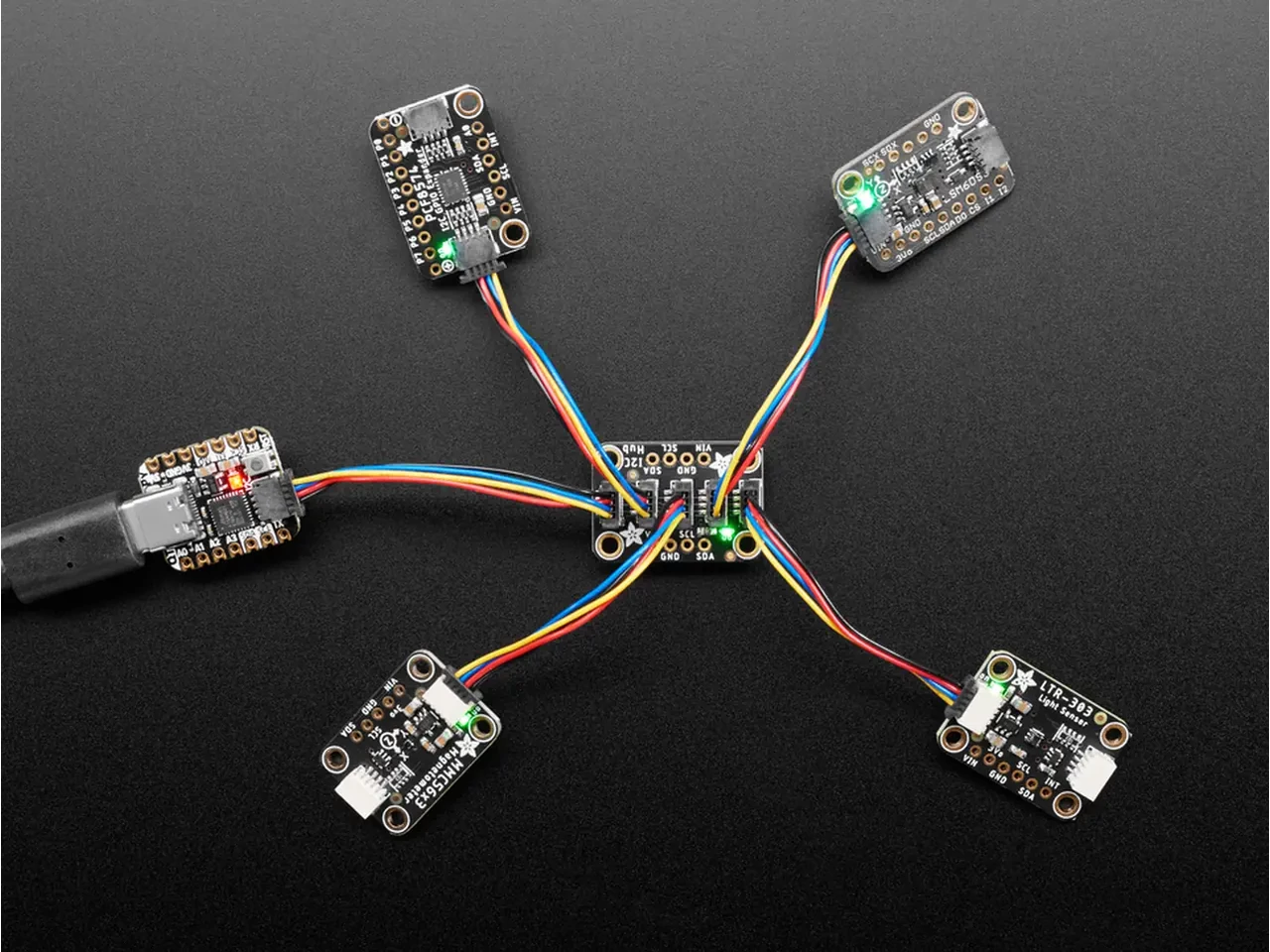

A Qwiic vagy a STEMMA QT rendkívül hatékony módszer egy ötlet gyors prototípusának elkészítésére, de a Qwiic/STEMMA QT illesztőpanelek közül soknak csak egy csatlakozója van, míg az eszközöknek két csatlakozójuk van, ami viszont csak láncba kötéshez alkalmas. Lehet, hogy csökkenteni szeretnéd az I2C-vonal kapacitását úgy, hogy hosszú lánc helyett csillag alakú elrendezést alkalmazol. Vagy talán egyszerűbb a mechanikai elrendezés szempontjából, ha az eszközöket közelebb helyezed egy központi ponthoz

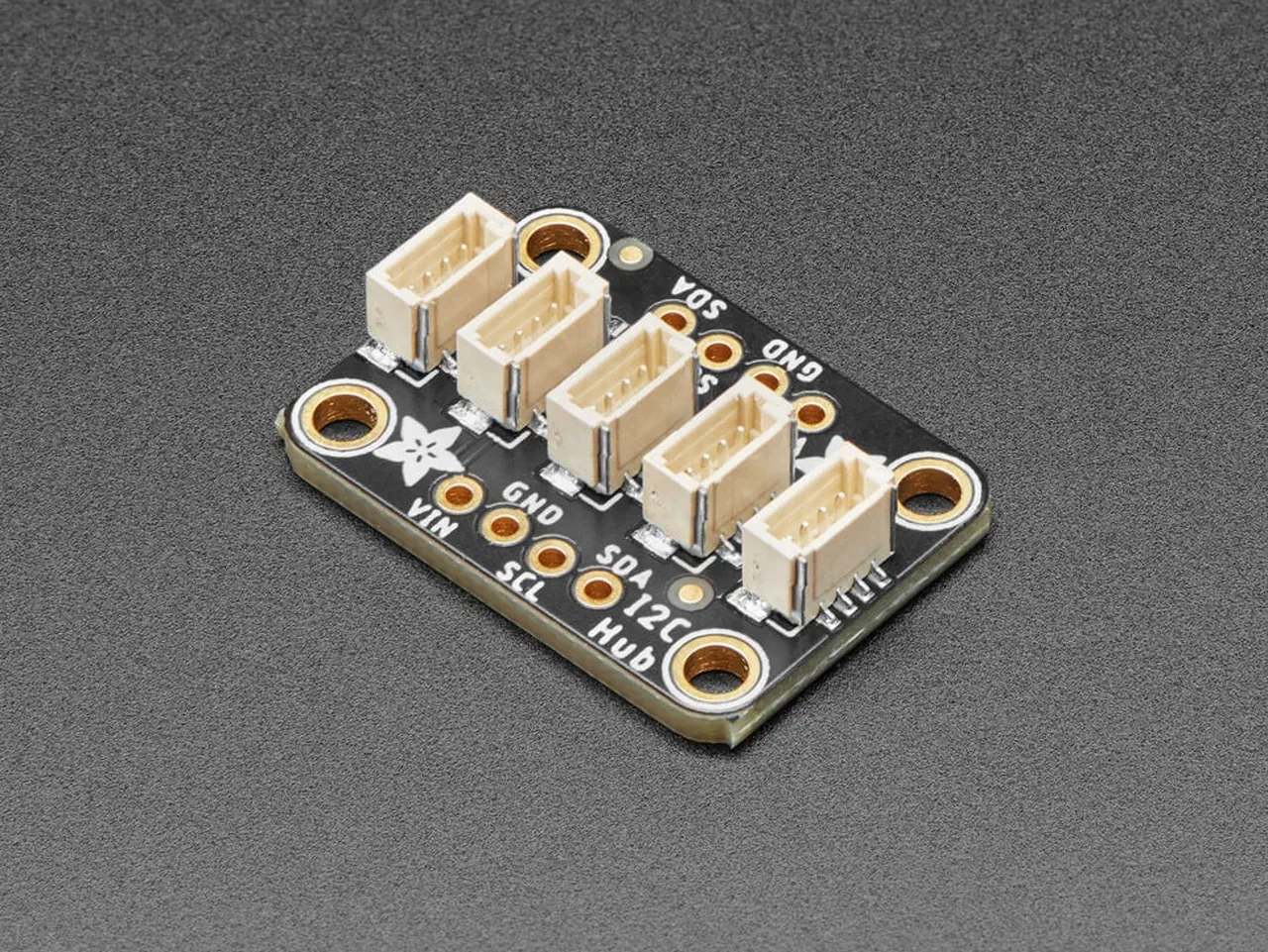

Ez az 5-portos passzív hub-kártya 5 egymás mellett elhelyezett, függőleges JST SH 1 mm-es csatlakozóval rendelkezik, amelyeknél mindegyiknél az áramellátás, a földelés és az SDA/SCL érintkezők csatlakoztatva vannak. Szükség esetén próbapanelhez való csatlakozóérintkezők is rendelkezésre állnak. Ezzel a hubbal tetszőleges számú I2C-eszközt csatlakoztathat a buszhoz. A kártyán rögzítőfuratok is találhatók, így bármilyen rendszerbe beépíthető. Egy kis tápfeszültség-jelző LED jelzi, ha a hub-kártya csatlakoztatva van.

Figyelem: ez egy „passzív” csatlakozó, vagyis nem lehet például 5 azonos címmel rendelkező érzékelő-panelt csatlakoztatni úgy, hogy azok külön-külön működjenek. Ez csupán egy mechanikus segédeszköz, amely több QT/Qwiic-kártya összekapcsolását teszi lehetővé.

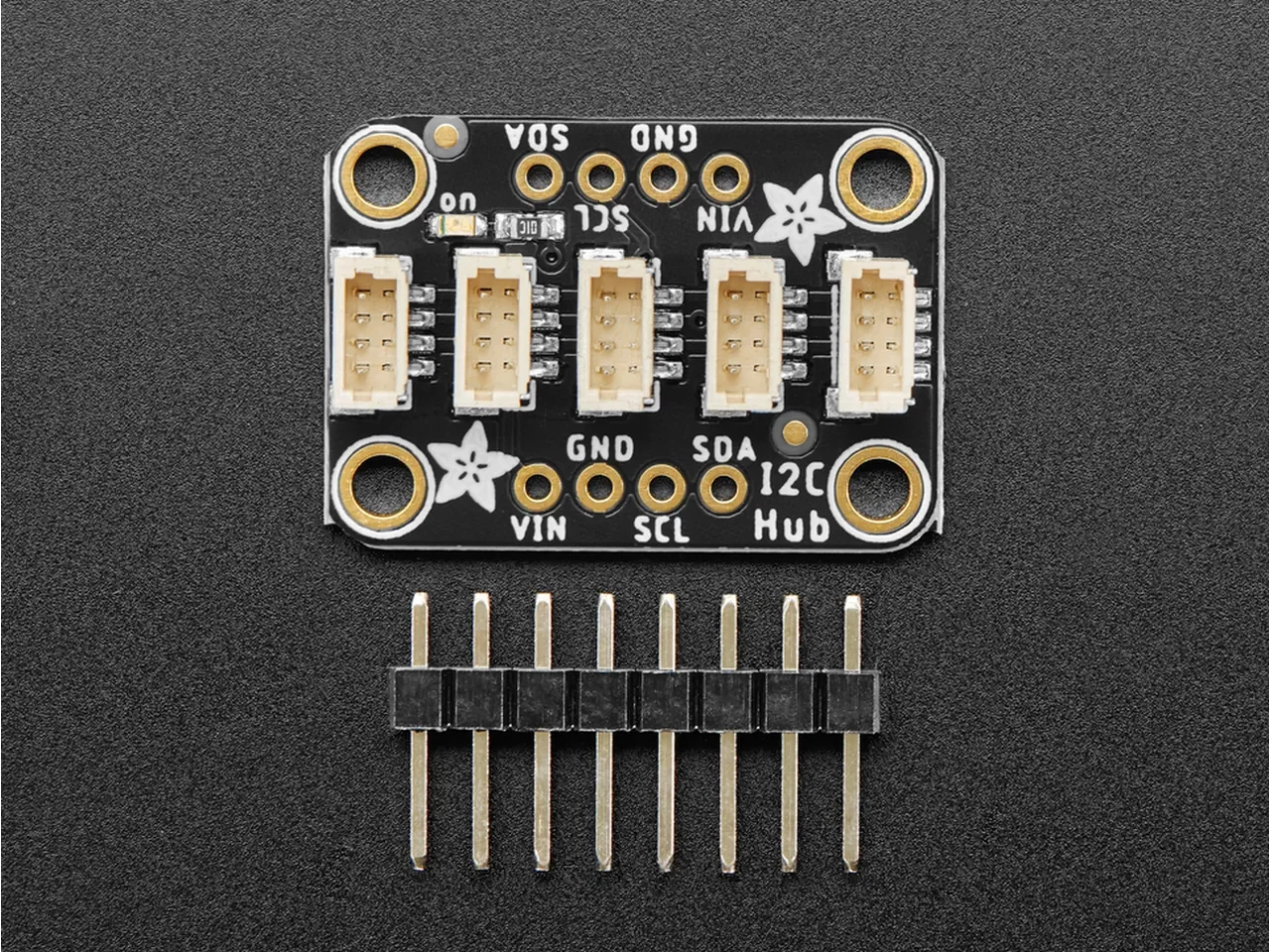

Egyszerűen csak csatlakoztasd, és máris használhatod. Nincs szükség forrasztásra, de a csomaghoz tartozik egy kis tüskesor is, ha inkább próbapanelen szeretnél dolgozni.

Technikai adatok:

GitHub repo with PCB files

Termék méretei: 25.4mm x 17.8mm x 6.0mm / 1.0" x 0.7" x 0.2"

Termék súlya: 2.1g / 0.1oz
