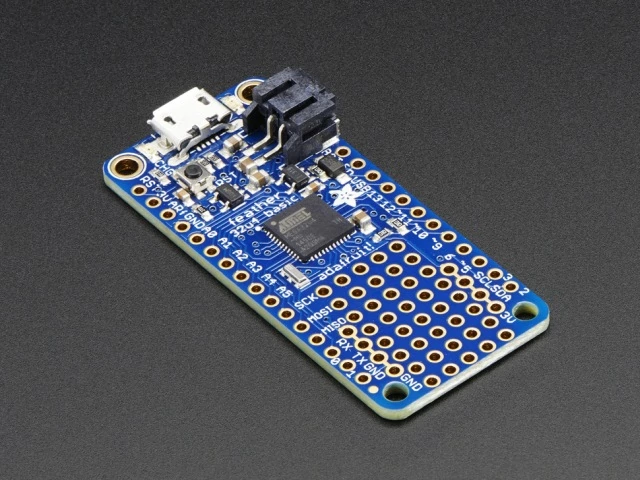

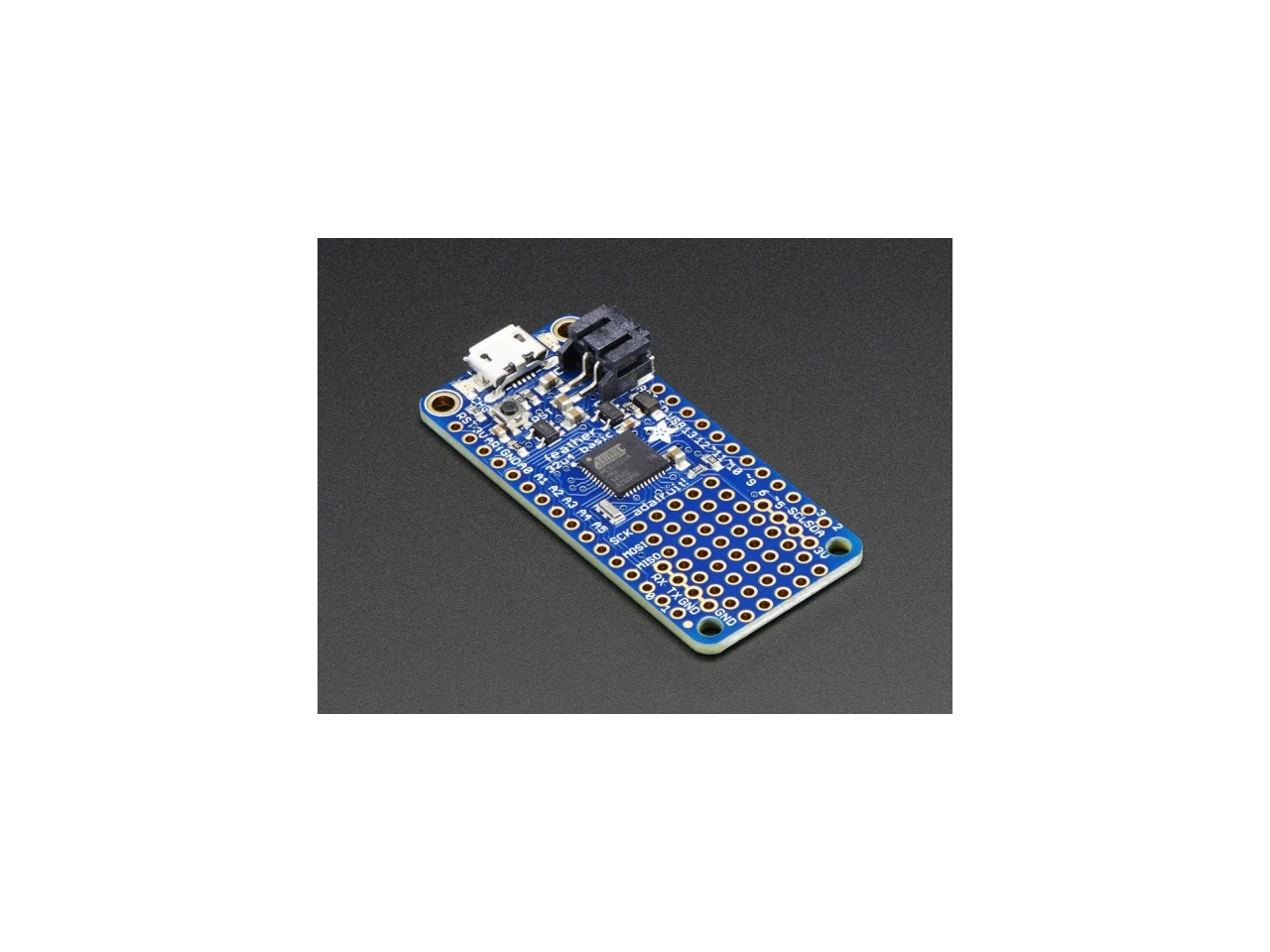

A2771 Adafruit Feather 32u4 Basic Proto

Adafruit 2771 - Adafruit Feather 32u4 Basic Proto

A Feather az Adafruit új fejlesztő-kártyája, nevéhez híven (feather - madártoll) könnyű, átlátható, jól kezelhető eszköz. A Feather-t tervezői a hordozható mikrokontrollerek új szabványának szánták.
A Feather 32u4 Basic Proto rendelkezik némi prototípus építésére alkalmas nyomtatott áramköri felülettel is. A Feather sorozat további tagjainak leírását itt találod meg: Feather family
A Feather 32u4 központi eleme egy ATmega32u4 processzor 8Mhz-es órajellel, 3.3V-os logikával. A chip típusa megegyezik a FLORA projektekben alkalmazott vezérlőchip típusával, amivel már rengeteg összegyűjtött tapasztalat van. A vezérlő 32K flash memóriával, 2K RAM memóriával, beépített USB csatlakozással és soros port programozási és hibakeresési funkciókkal rendelkezik. Ez utóbbi szükségtelenné teszi FTDI adapter vagy kábel alkalmazását. A chip lehetővé teszi, hogy a Feather 32U4 Basic Proto-t egér, billentyűzet vagy USB MIDI eszközként alkalmazzuk. Az eszközt támogatja az Arduino IDE, így számos érzékelő kezelhető könnyedén a letölthető library-k segítségével.
A hordozható alkalmazások támogatására a termék olyan akkumulátor töltő csatlakozót kapott, amivel lehetőség van 3.7V-os Lítium polimer akkuk csatlakoztatására, illetve töltésére. Természetesen az akkumulátor nem működési feltétel, a Feather automatikusan kapcsol át az USB áramforrásra - amennyiben az elérhető. Az akku feszültsége könnyen ellenőrizhető, egy osztón keresztül jelszintjét egy analóg tüskére kötöttük, így az mérhető, és könnyen detektálható, ha töltésre lenne szükség.

Részletes adatok:

• Méretek: (51mm x 23mm x 8mm) beforrasztott csatlakozók nélkül
• Tömeg - 4.8 gramm
• ATmega32u4 @ 8MHz 3.3V logikai szinttel
• 3.3V stabilizátor 500mA csúcsáram
• native USB támogatás, USB bootloader és soros port hibakereséssel
• 20 GPIO tüske
• Hardveres soros port, I2C, SPI támogatás
• 8 x PWM tüske
• 10 x analóg bemenet (egy az akkumulátor szint ellenőrzésre)
• Beépített 100mA li-poly töltő, státusz indikátor LED
• Pin #13 általános célú piros villogó LED-del
• Táp/engedélyező pin
• 4 szerelő furat
• Reset gomb

A Feather 32u4 Basic Proto-n van némi extra hely, így ha csak egy gombot vagy érzékelőt szeretnél csatlakoztatni, nincs szükséged plusz egy breadboadra, hanem építkezhetsz magán a panelen.
A board teljesen összeszerelve és tesztelve érkezik, USB bootloaderrel, így az Arduino IDE-vel való programozása gyors és könnyű. Néhány tüskesort is találsz a csomagban, amiket beforraszthatsz és már mehet is a breadboard-ra. Az akkumulátor és az USB kábel nem tartozék!

Leírás frissítve 2023.03.26. P/T
