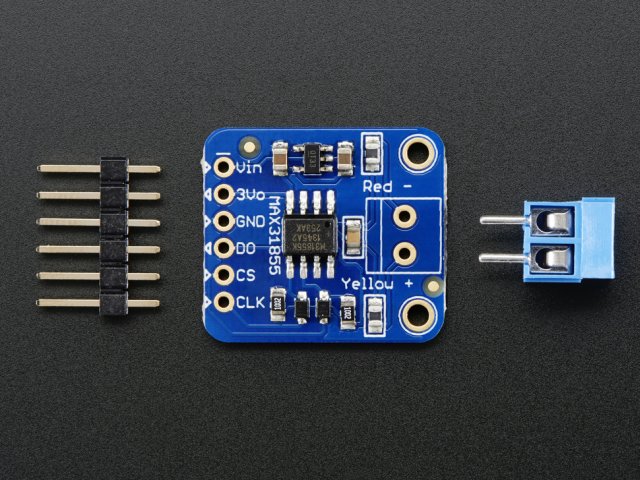

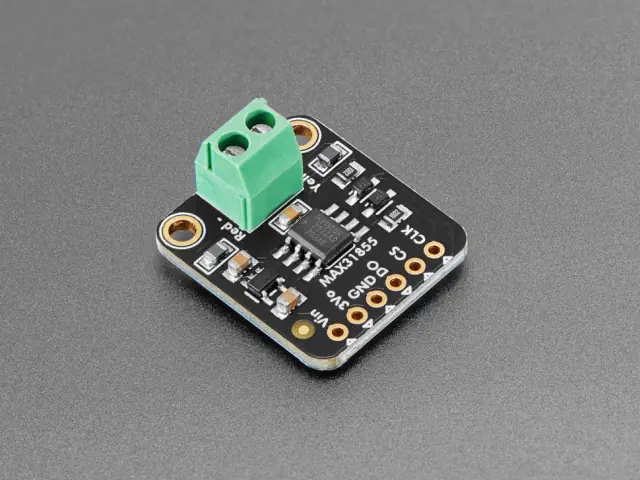

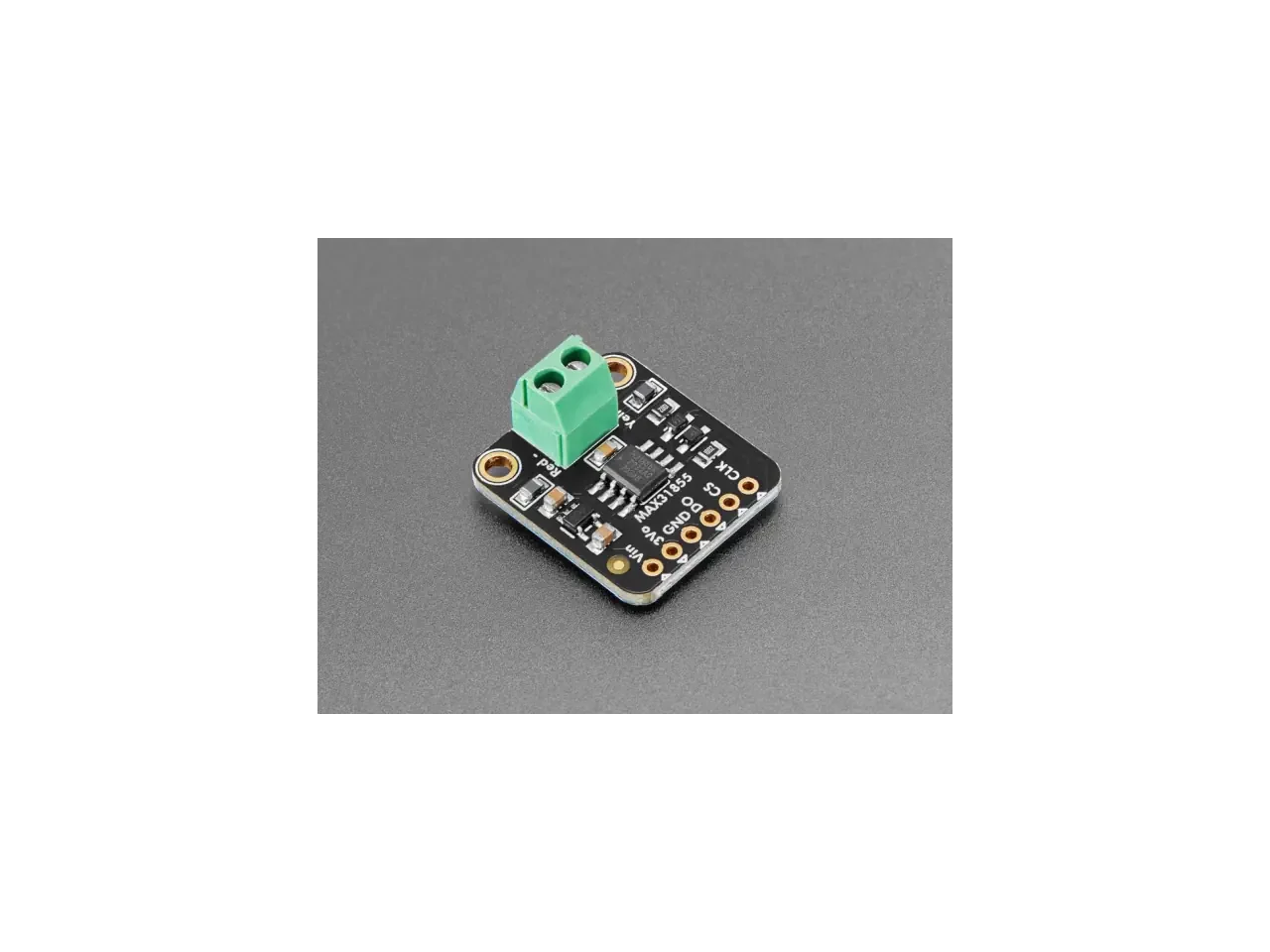

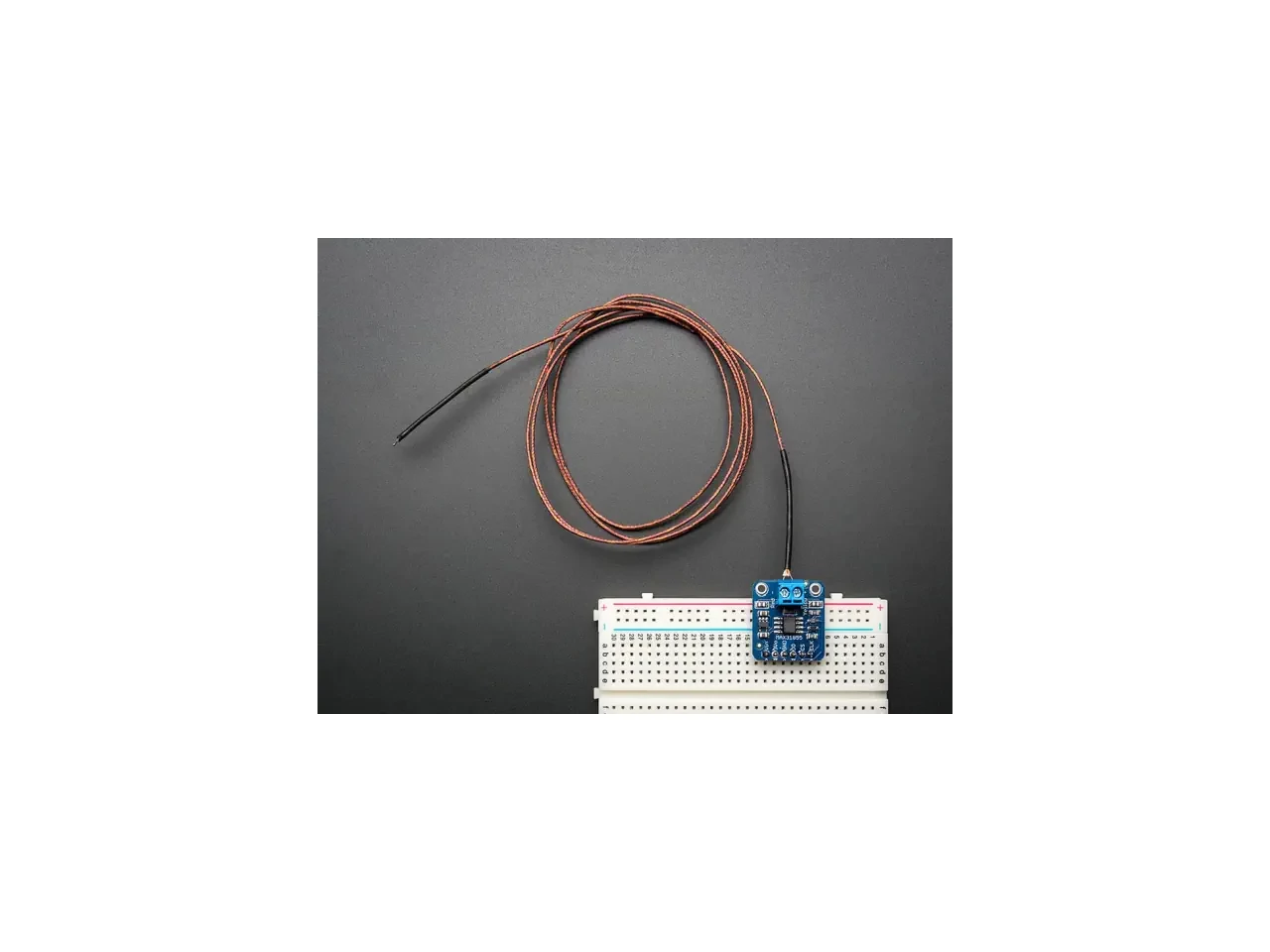

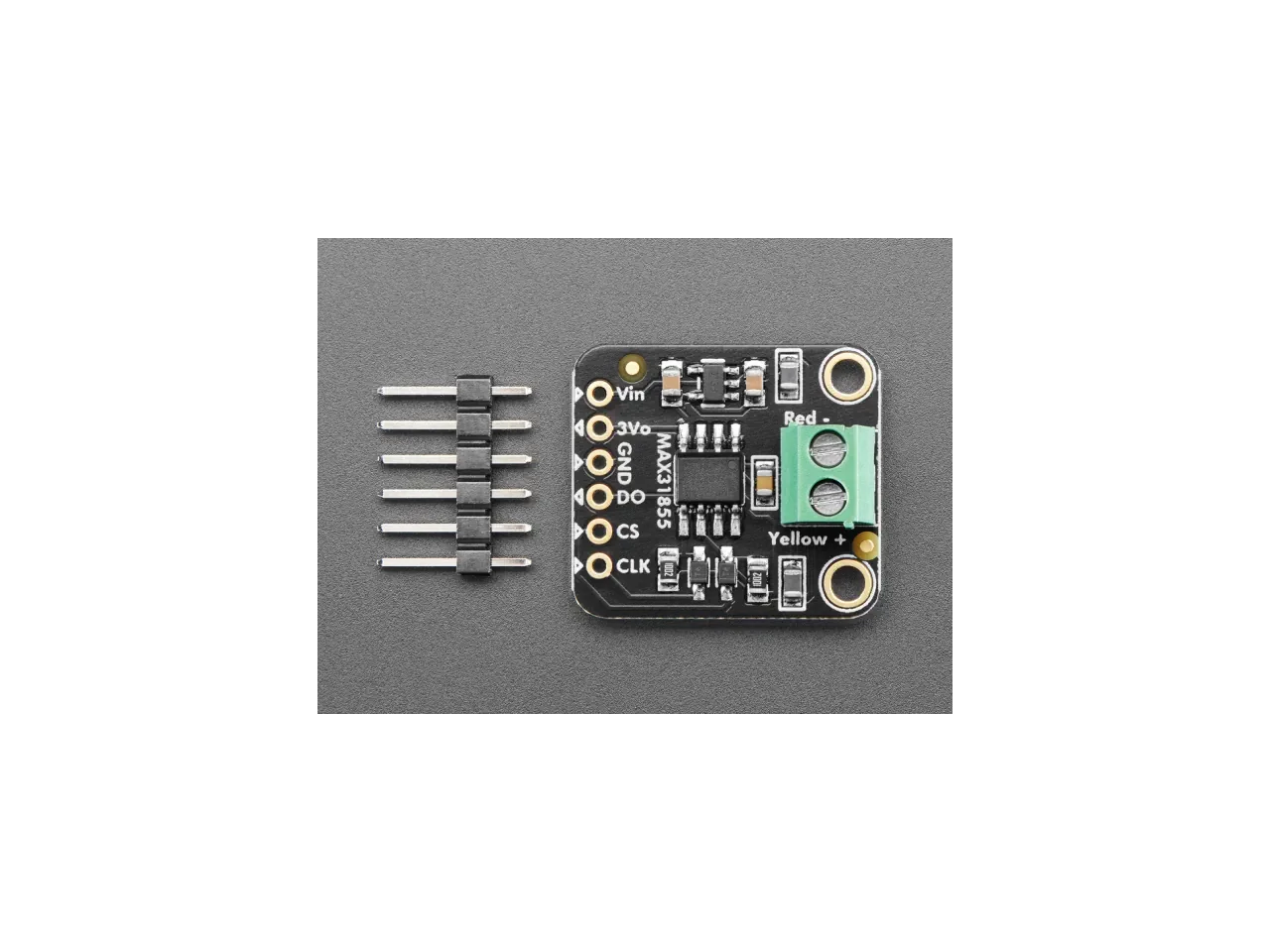

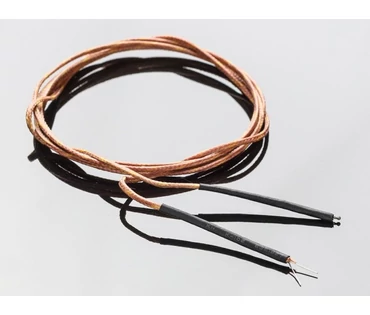

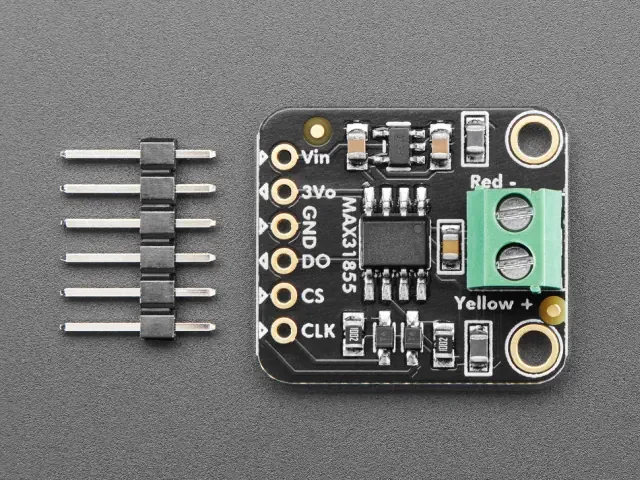

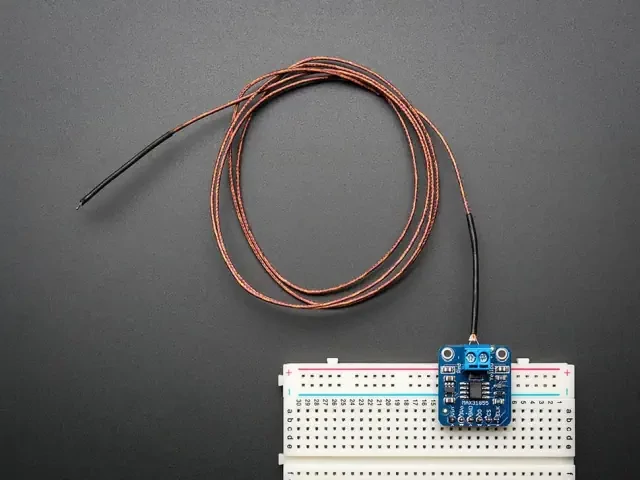

A hőelemek nagyon érzékenyek, jó erősítőt igényelnek hideg-kompenzációs referenciával. A MAX31855K mindezt megadja a számodra, és könnyen illeszthető bármilyen mikrokontrollerhez, még akkor is, ha nincs analóg bemeneted. Ez a 'breakout board' maga a chip, egy 3,3 V-os fesz szabályozó 10uF bypass-kondenzátorral és szintillesztő áramkörrel összeszerelve és tesztelve. 2 pólusú sorkapcsot (a termoelemhez való csatlakozáshoz) és egy tüskesort (minden breadboardhoz vagy perfboardhoz) is adunk hozzá. Nagyon jól használható együtt az A270-es K-típusú hőelemünkkel, aminek 1m-es a kivezetése.

Ha olyan hőelemes interfészre van szükséged, amely más típusú hőelemeket is képes kezelni, akkor a MAX31856 erősítő a jó választás, amely jól konfigurálható az Arduino sketch-ben, hogy bármilyen típusú hőelemet használhass.

A MAX31855K-val szélesebb hőmérsékletmérési tartományt mérhetsz, mint elődjével, a MAX6675-tel! A MAX31855 nem PIN-kompatibilis a MAX6675-tel, erre figyelj! Arduino könyvtárunk van mindkét termékhez, de az új MAX31855-re már ki kell javítanunk a meglévő MAX6675 terveket. A MAX6675 gyártását a Maxim megszüntette.

• Működik bármelyik K-típusú hőelemmel, de nem működik semmilyen más típusú hőelem, mint a K-típusú!
• -200°C-tól +1350°C-ig 0,25 fokos felbontás - vedd figyelembe, hogy a K hőelemek pontossága ?2°C-tól ?6°C-ig terjed
• Belső hőmérsékleti érték
• 3.3-5V-os üzemi feszültség és logikai szintek
• Az SPI adatkimenethez 3 digitális I/O csatlakozó szüksége

https://learn.adafruit.com/thermocouple/

Adatlapok, kapcsolási rajzok stb...: https://learn.adafruit.com/thermocouple/downloads

Méretek (tüskesor nélkül):

• Hossz: 20mm / 0.8in
• Szélesség: 20mm / 0.8in
• Magasság: 3.28mm / 0.12in
• Súly: 1,33g / 0,05oz

Megjegyzések: Az új 2.0 verzió már tartalmaz ferrit gyöngyöket és a szűrő kondenzátort a jobb stabilitás érdekében. A termékhez mellékelt sorkapcsok kék vagy fekete színűek lehetnek.
