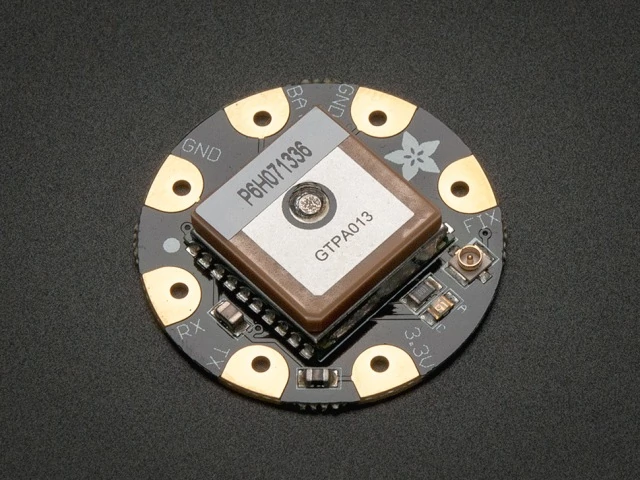

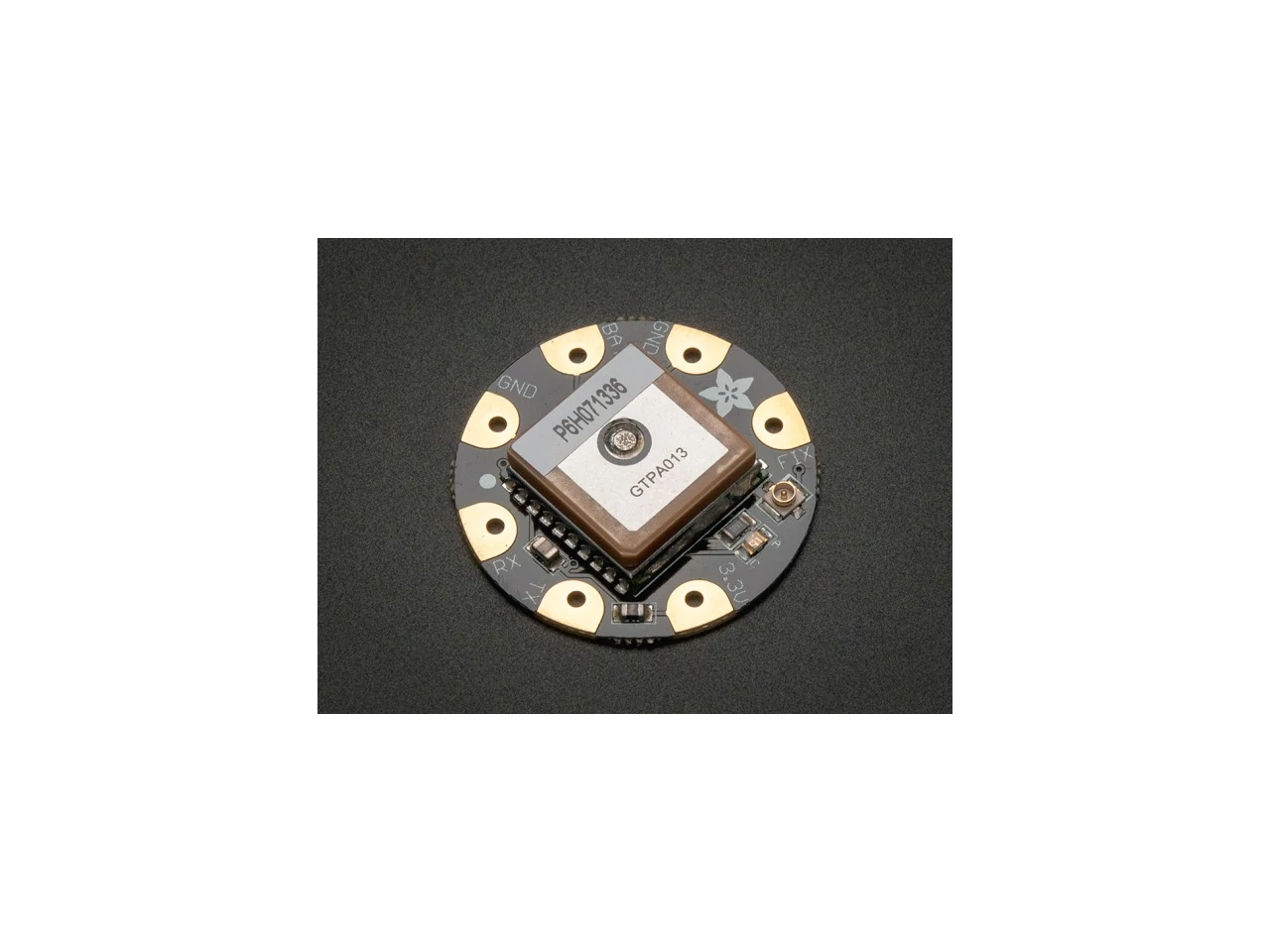

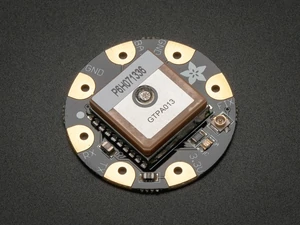

A1059 Flora Ultimate GPS modul ruházatra

A1059 Flora Ultimate GPS modul ruházatra varrható kivitelben.

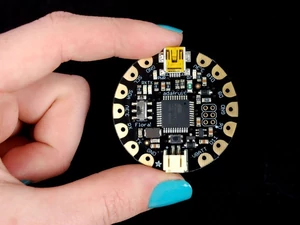

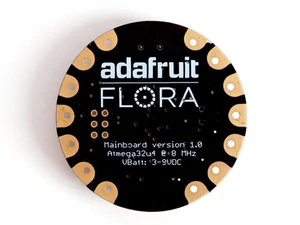

Remek választás ez a kis eszköz, ha szükséged van arra, hogy hordozható projektedet GPS-el lásd el. A modul az Adafruit Flora sorozatú hordozható elektronikák része, kimondottan arra tervezve, hogy Flora típusú alaplappal együtt használd. A már PCB-re telepített GPS modul a legújabb a kínálatunkban. Kicsi, szuper vékony, és alacsony energia igényű eszköz beépített adat naplózóval.  Egyszerű használata ellenére ez egy igen komoly termék:

• -165dBm érzékenység, 10Hz frissítési frekvencia, 66 csatorna
• Hordozásra tervezve, Flora típusú rendszerekkel együtt használva
• Mindössze 20mA áramfelvétele van
• RTC elemmel kompatibilis (pl. 3V-os CR2032). Rögzíts hozzá egy elemet és hozz létre egy atomóra pontosságú műszert!
• Beépített adat naplózója van (data logger)
• Belső patch antenna + uFL csatlakozó külső, aktív antennának
• Állapotjelző LED

...mindez kevesebb, mint 16000 forintért.

A szerkezet az MTK3339 típusú chipkészletet használja. Kiváló minőségű GPS modul található benne, ami képes 22 műholddal 66 csatornán kommunikálni, továbbá rendelkezik még egy nagy érzékenységű vevővel (-165dB detektálás) és egy beépített antennával. Képes 10 helyzetfrissítésre másodpercenként a csúcssebességű és nagy pontosságú helymeghatározáshoz és nyomkövetéshez. Mindezek ellenére az áramfelvétele rendkívül csekély, mindössze 20mA működés közben.

A modul kicsi és egyszerű, rendelkezik egy ferrit gyönggyel, egy szűrő kondenzátorral és egy piros, fix állapotjelző LED-del. A LED 1Hz-zel villog, miközben műholdat keres és egyet villan 15 másodpercenként, ha fix jelet kap, ezzel is csökkentve a fogyasztást. Ha szeretnél folyamatos visszajelzést a fix jel meglétéről, akkor nincs más dolgod, mint a pinek segítségével csatlakoztatni egy külső LED-et.

A két legkiemelkedőbb funkció, ami az MTK3339-et jellemzi, a külső antenna csatlakoztatásának lehetősége, és a beépített adat naplózás képessége. A modul standard kerámia antennával rendelkezik, aminek a -165dB-es érzékenység is köszönhető, de ha nagyobb antennát szeretnél, nyugodtan csatlakoztathatsz bármilyen 3V-os aktív GPS antennát az uFL csatlakozó segítségével. A modul egyből érzékelni fogja az aktív antennát és rögtön átvált annak a használatára. *A legtöbb GPS antenna SMA csatlakozót használ, szóval szükséged lehet egy uFL - SMA adapterre.*

A másik nagyszerű tulajdonsága az új MTK3339 alapú modulnak a beépített adat naplózás. Ez az egész egy, a belső részen elhelyezett mikrokontrollernek köszönhető, amely üres FLASH memóriával rendelkezik, valamint a legújabb firmwarenek, ami már engedélyezi parancsok küldését, így a szerkezet képes naplózni a FLASH memóriára. Az egyetlen dolog, amit tenned kell, hogy elküldöd a ,,Start Logging" parancsot. Habár az üzenet után az eszköz alvó állapotra válthat, többé mégsem kell felébresztened a GPS-sel való kommunikációhoz, ezzel is csökkentve a fogyasztást. Az idő, a dátum, a földrajzi hosszúság és szélesség, valamint a magasság kerül rögzítésre, minden 15 másodpercben, melynek feltétele, hogy a GPS fix jelet fogjon. A belső memória kb. 16 órányi adatot képes eltárolni. Automatikusanmegy az adatok mentése, így nem kell aggódnod az esetleges adatvesztés miatt, ha valamilyen oknál fogva megszűnne a tápellátás. Arra viszont nincs lehetőséged, hogy módosítsd, hogy az eszköz mit és hogyan tárol, hiszen ez a funkció hardkódolva van az eszközbe, mivel ez a szükséges feltétele a GPS-ek adat naplózásának.

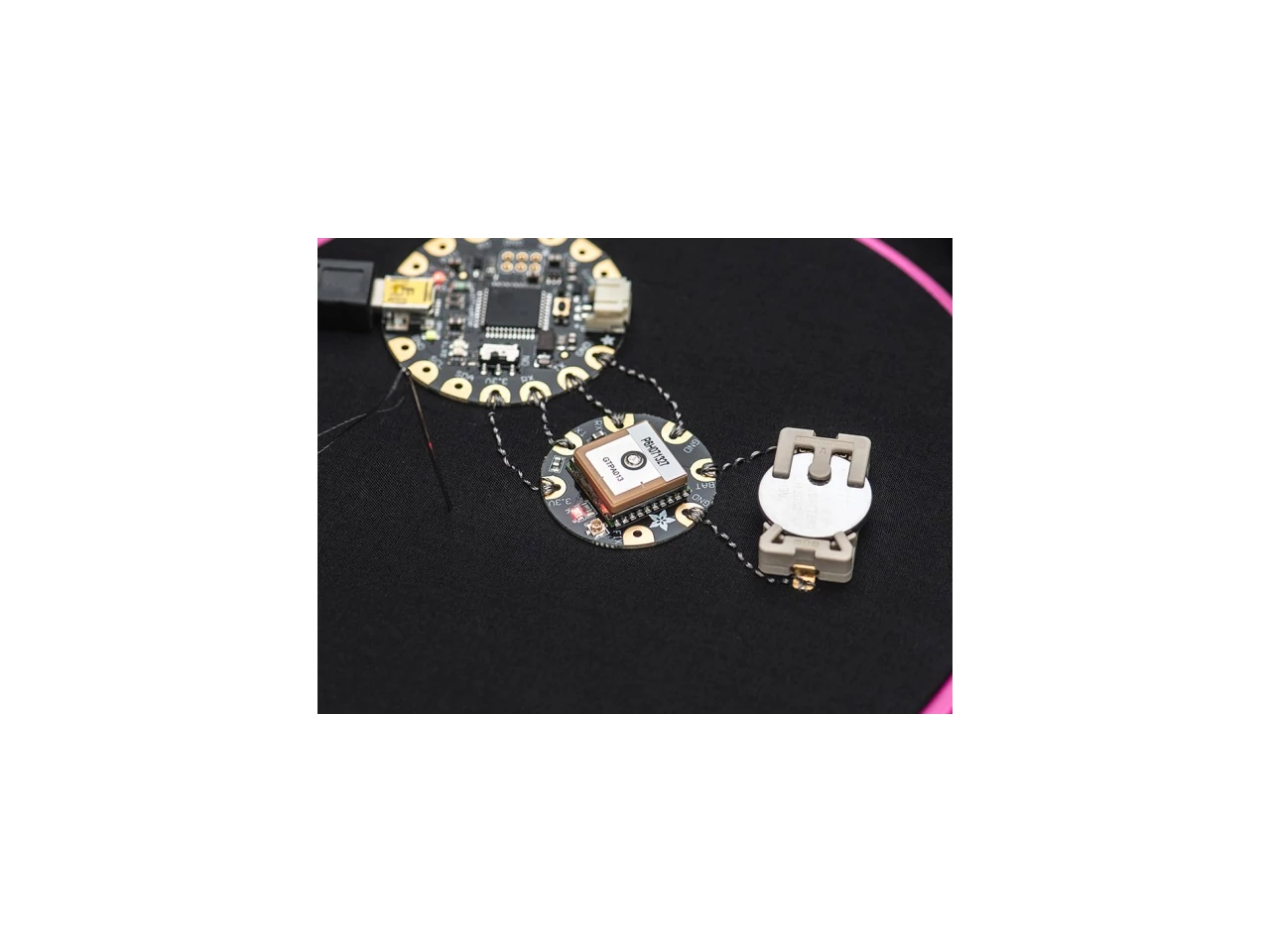

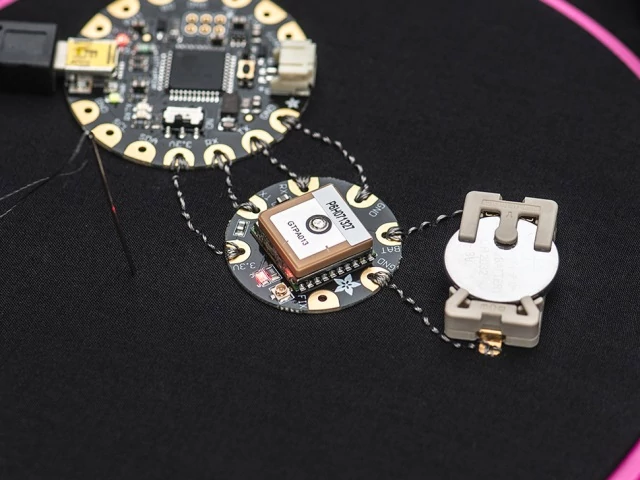

A készülék teljesen összeszerelve és tesztelve kapható. *Ha szeretnél belőle többet kihozni, ajánljuk, hogy vegyél hozzá egy rögzíthető CR2032 típusú elemtartót és hozzá egy CE2032 típusú elemet.* A pozitív oldal a VBAT-hoz csatlakozik, a negatív oldal pedig a földhöz.

Technikai adatok

• Műholdak: 22 nyomon követés, 66 keresés
• Patch antenna méret: 15mm x 15mm x 4mm
• Frissítési frekvencia: 1Hz-től 10Hz-ig
• Aktuális pozíció pontossága: < 3 méter (minden GPS körülbelül ilyen pontossággal dolgozik)
• Sebesség-meghatározás pontossága: 0.1méter/másodperc
• Meleg/hideg indulás: 34 másodperc
• Akvizíció érzékenysége: -145dBm
• Detektálás érzékenysége: -165dBm
• Maximális sebesség: 515méter/másodperc
• Feszültség tartomány: 3.0V-4.3V egyenfeszültség
• MTK3339 üzemi áramerősség: 25mA helymeghatározáskor, 20mA navigálás közben
• Kimenet: NMEA 0183, 9600 baud alapértelmezett
• DGPS/WAAS/EGNOS támogatás
• FCC E911 és AGPS támogatás (offline mód: EPO érvényes 14 napig)
• Akár 210 PRN csatorna
• Zaj detektálás és csökkentés
• Több utas detektálás és kompenzálás

Változások

• Már az új v5516 típusú firmware-rel rendelkezik, melyben javítva vannak bizonyos számítási módszerek, ennek köszönhetően a GPS még pontosabban dolgozik.

Fizikai adatok

• Tömeg: 5.43g
• Méret: 30.5mm átmérő x 5.98mm vastagság / 1.2" átmérő x 0.24" vastagság
• *Minden más a tutorialban.*
