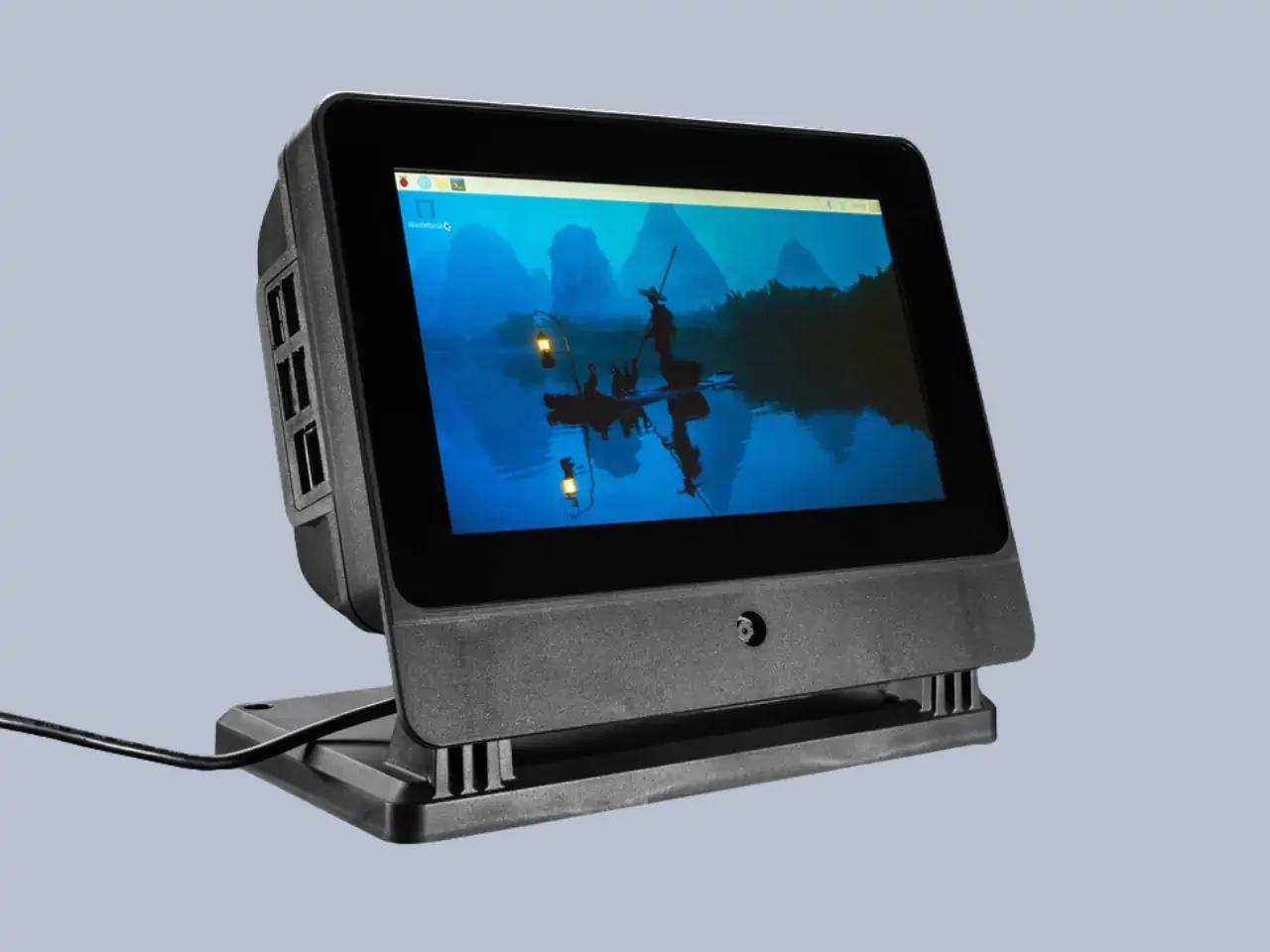

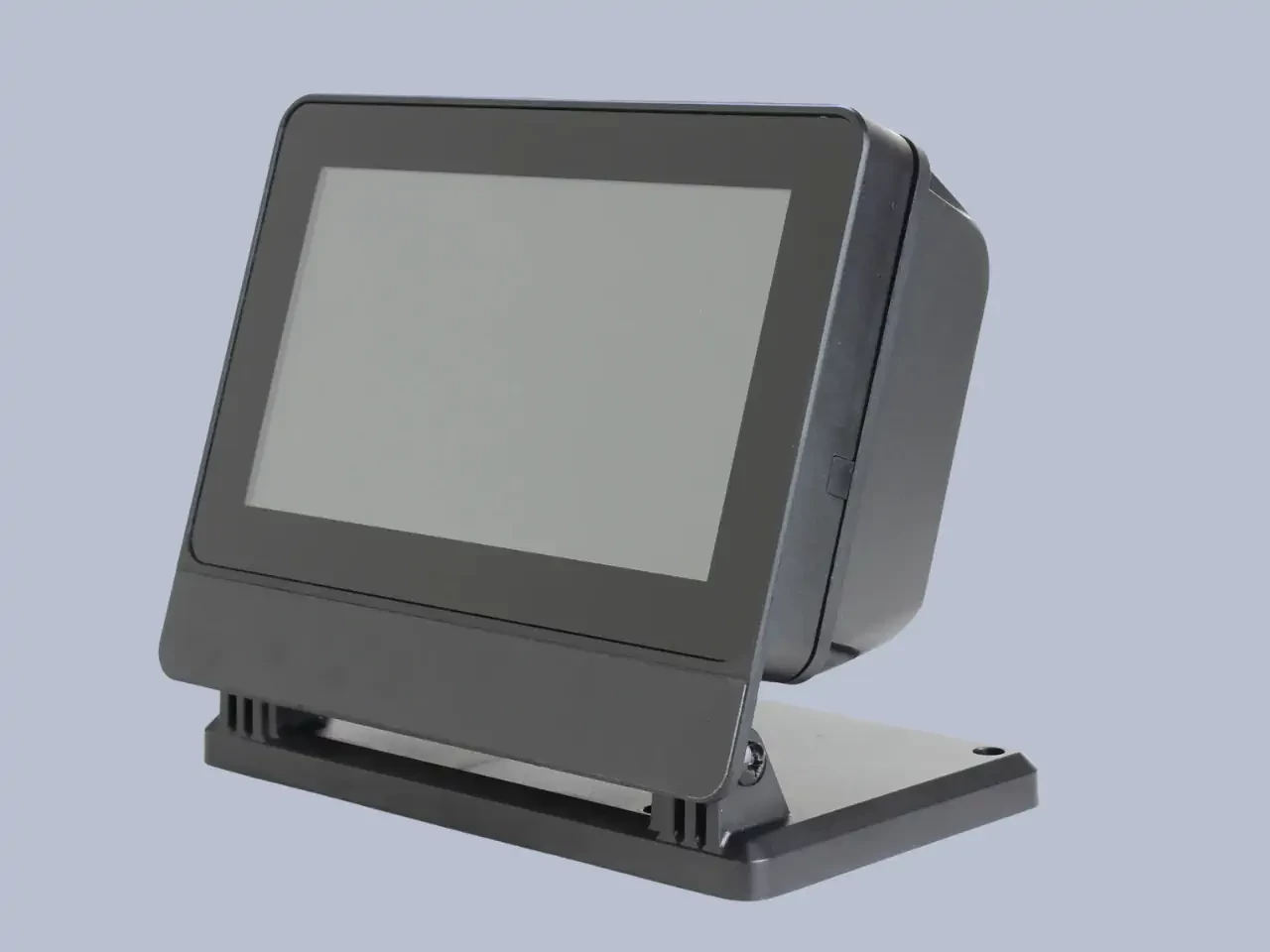

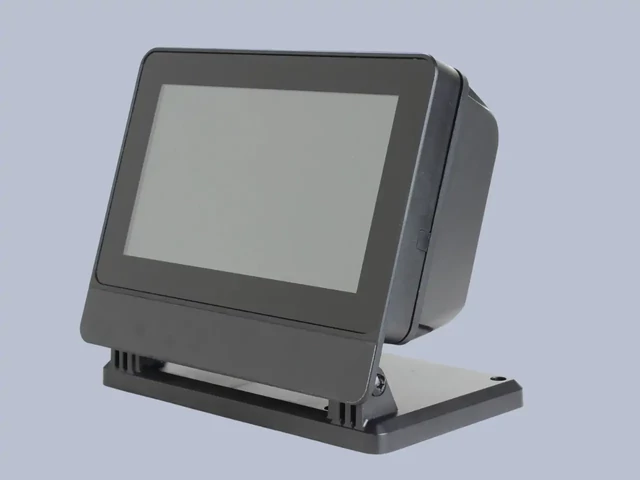

SmartiPi Touch Pro 3 Large

A SmartiPi Touch Pro 3 Large egy rugalmas burkolat, amelyet a 7 hüvelykes Raspberry Pi Touch Display 2 kijelzőhöz terveztek, és támogatja a Raspberry Pi 3 model B, B+ és Pi 4 model B, valamit a Raspberry Pi 5 modelleket.

A SmartiPi Touch Pro 3-at kétféle kivitelben, egy nagyobb (Large) és kisebb (Small) hátsó burkolati elemmel gyártják. A "Large" burkolat nagy belső térfogata bőséges helyet biztosít HAT-lapok vagy egyedi hardverek számára. A kijelző alatt egy külön hely is található a Raspberry Pi kamera felszereléséhez. A Raspberry Pi 5 felhasználók számára egy beépített oldalsó kapcsoló aktiválja a Raspberry Pi 5 mikrokapcsolót, amely be- és kikapcsolhatja a Pi-t (az operációs rendszertől függően). Összeszerelés után a tok oldalról könnyű hozzáférést biztosít az USB- és Ethernet-portokhoz, míg a HDMI- és audio-portok hátulról továbbra is elérhetők. Ventilátor nem tartozék, de opcionális kiegészítőként hozzáadható. Kompatibilis a Waveshare 7 hüvelykes DSI LCD (H) és 7-DSI-TOUCH-A kijelzőkkel is.

A tok részletes összeállítási útmutatója itt található.

A Raspberry Pi és a 7 hüvelykes Raspberry Pi Touch Display 2 nem tartozék. Külön USB-C tápegység is szükséges a beépített termékek működtetéséhez. Raspberry Pi 5 használata esetén a hivatalos Raspberry Pi 27 W USB-C tápegység használata ajánlott, míg Raspberry Pi 4-hez a hivatalos Raspberry Pi 15 W USB-C tápegység a javasolt.

A SmartiPi Touch Pro 3 funkciói:

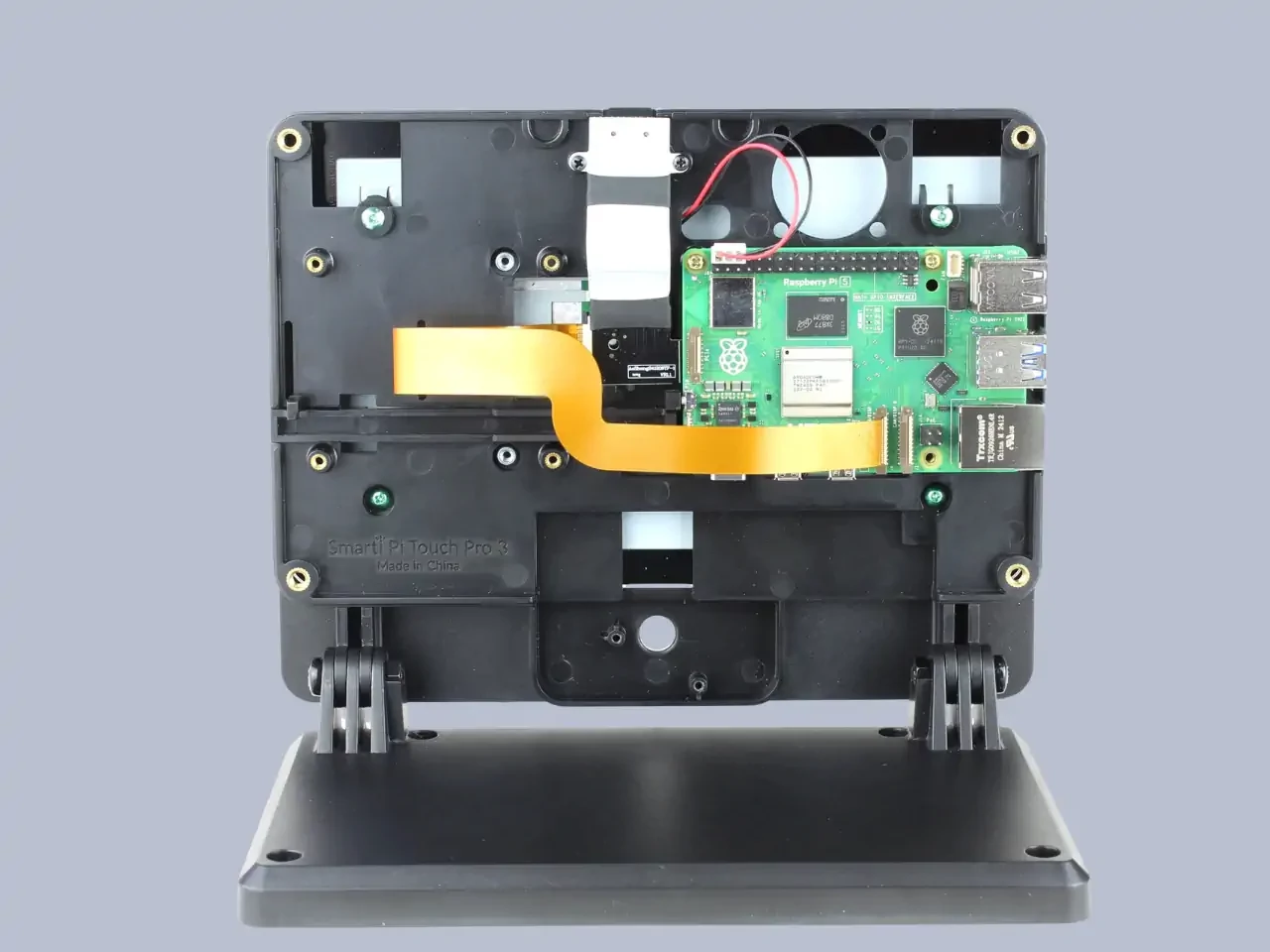

• A Raspberry Pi Touch Display 2 a Raspberry Pi GPIO fejlécein keresztül kap áramellátást (HAT használata esetén kiterjesztett GPIO csapok szükségesek). Alternatívaként egy külön megvásárolható USB-C elosztó kábel készlet is képes egyszerre táplálni a kijelzőt és a Pi-t.
• Hűtőventilátor nem tartozék, de a burkolat opcionális kiegészítő ventilátort támogat.
• Kétféle hátsó burkolat méret közül választhat, a belső térigénynek megfelelően.

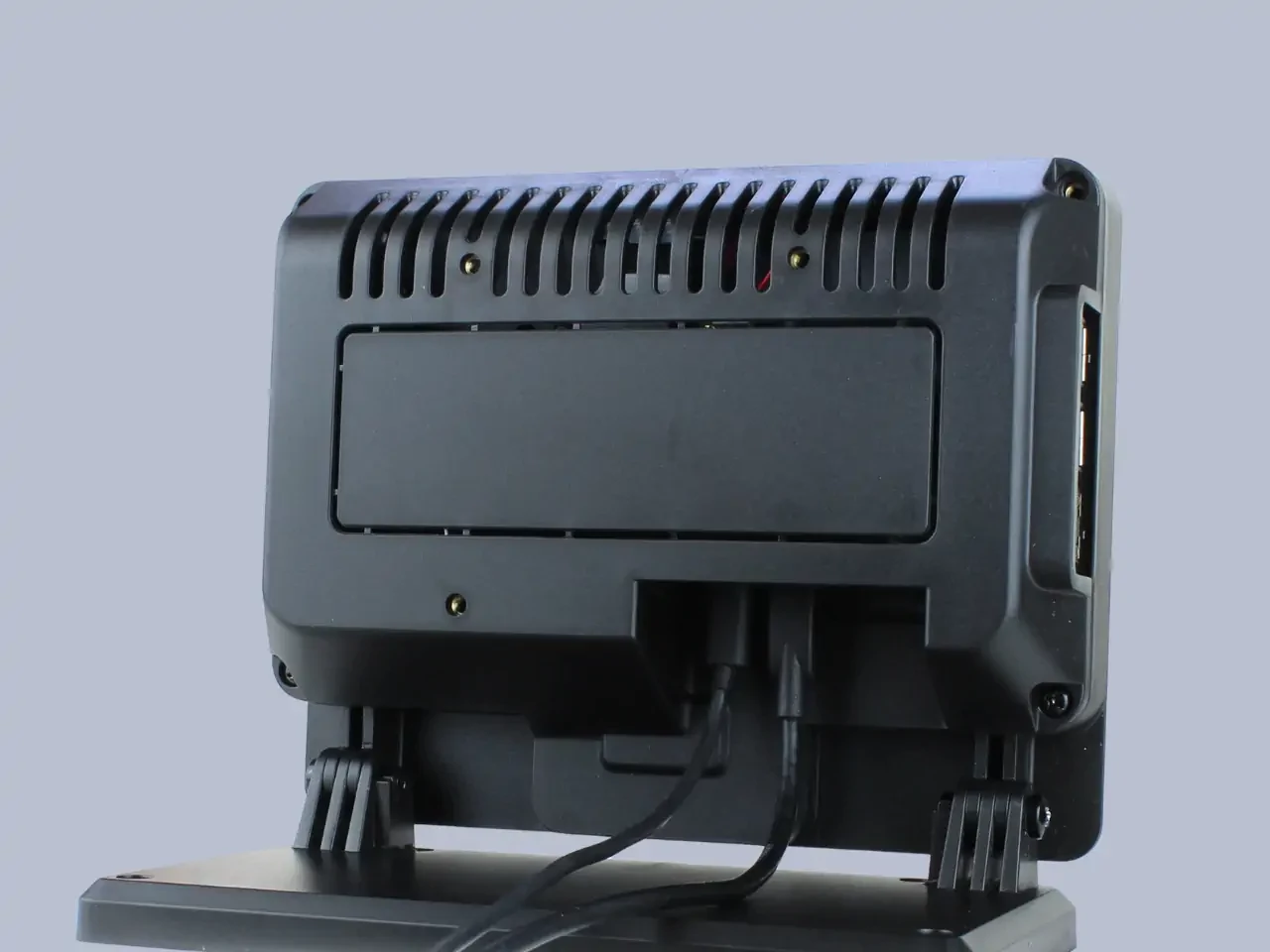

• A Raspberry Pi tápellátási, HDMI és audio portjai a burkolat hátuljáról teljes mértékben hozzáférhetők maradnak.
• A Raspberry Pi tápellátási/HDMI portjai közelében található eltávolítható panel lehetővé teszi, hogy a túlnyúló csatlakozókkal rendelkező HAT-lapokat problémamentesen behelyezze a burkolatba. A panel STEP fájljai letölthetők, így saját igényeinek megfelelően módosíthatja őket.
• A ház tartalmaz egy belső micro-SD hosszabbítót, amely lehetővé teszi a micro-SD kártya elérését a ház tetejéről.
• A ház hátulján 75 mm-es VESA rögzítési pontok találhatók a kompatibilis monitor karok és állványok számára.
• A csomagban egy súlyozott acél alap is található, amely javítja a stabilitást asztalon vagy munkaállomáson történő használat esetén.

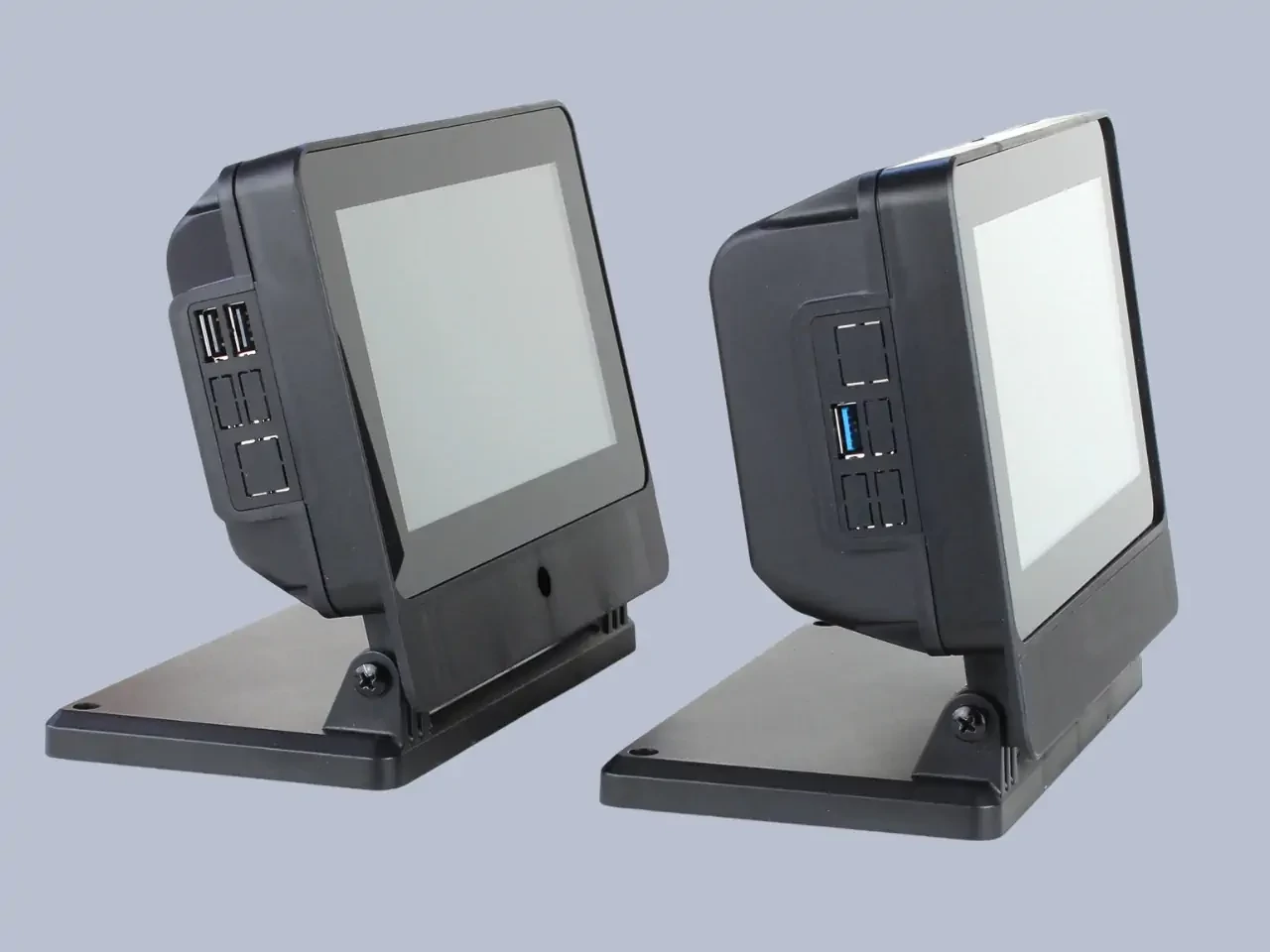

• Tartalmazza a Raspberry Pi 3, 4 és 5 modelleket támogató, kivágható USB- és Ethernet-port fedeleket.
• Az integrált rögzítési pontok támogatják a Raspberry Pi Camera Module V2 és V3 modelleket (standard és széles látószögű változatok).
• A hátsó panel egy univerzális késsel eltávolítható, hogy egyedi nyílások vagy kábelátvezetések kialakíthatók legyenek. Egy testreszabható üres panel STEP fájlként letölthető.
• A kamera nyílását eltakaró elülső öntapadó címke található.
• A kijelző szerelvény dönthető, így a látószög állítható.
• Az oldalsó gomb a Raspberry Pi 5 beépített tápellátás-mikrokapcsolójához kapcsolódik, így kényelmesen be- és kikapcsolható (az operációs rendszertől függően).
• A másodlagos belső rögzítési pontok lehetővé teszik egy további fejlesztői kártya, HAT vagy alternatív Raspberry Pi elhelyezését.

Leírás frissítve: 2026.02.22. T/T
