Inkplate 6MOTION: Az e-papír kijelző új sebességre kapcsol.

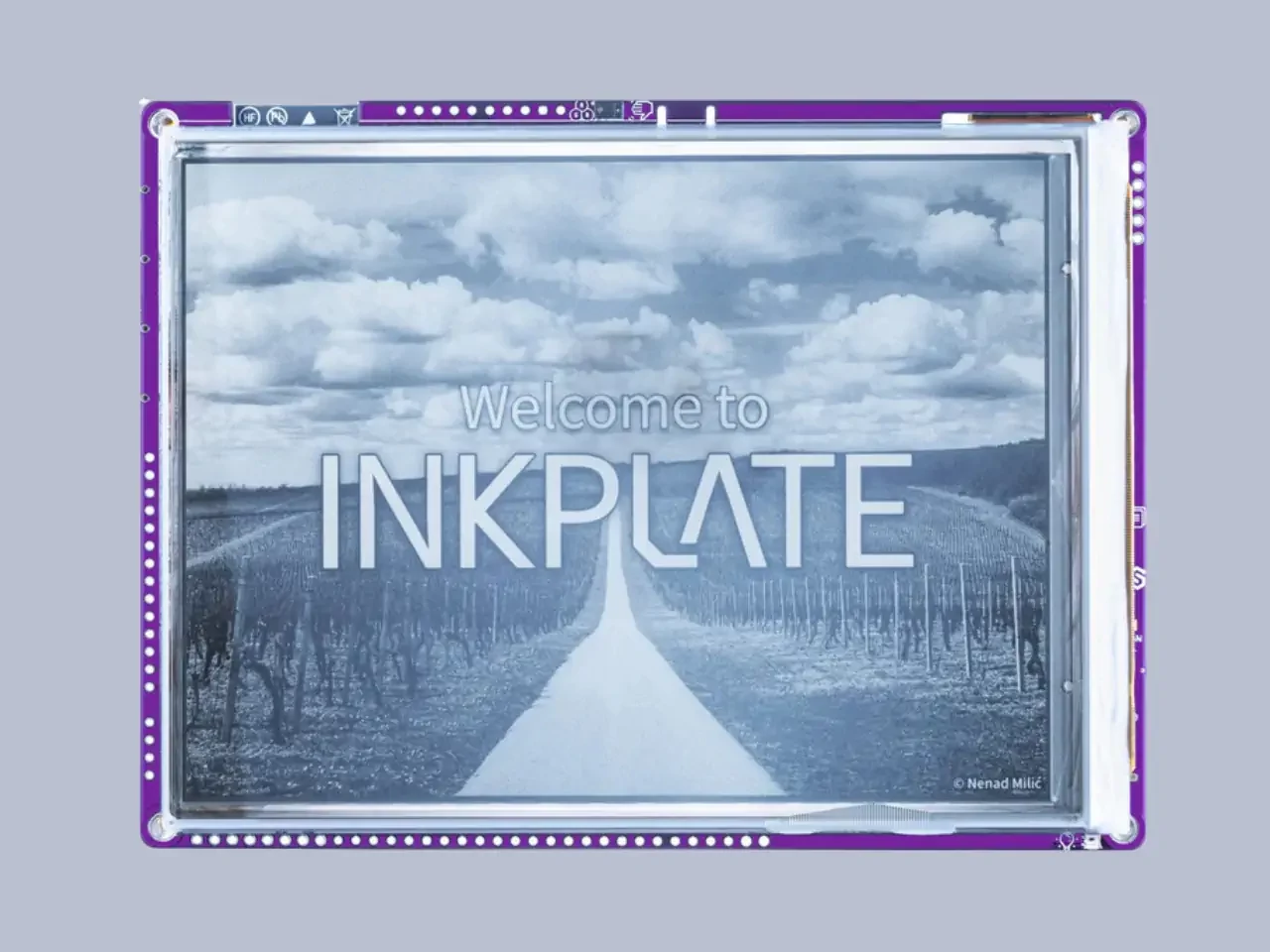

Az Inkplate 6MOTION egy nagy teljesítményű, 6 hüvelykes E Ink® kijelzőplatform, amely a hagyományos e-papír technológiát rendkívül gyors frissítéssel és fejlett beágyazott hardverrel ötvözi. A 1024 × 758 pixeles kijelző részleges frissítést is támogat, így akár 91 ms frissítési idő és körülbelül 11 képkocka/másodperc sebesség érhető el – ez nagyságrendekkel gyorsabb a legtöbb DIY e-papír megoldásnál.

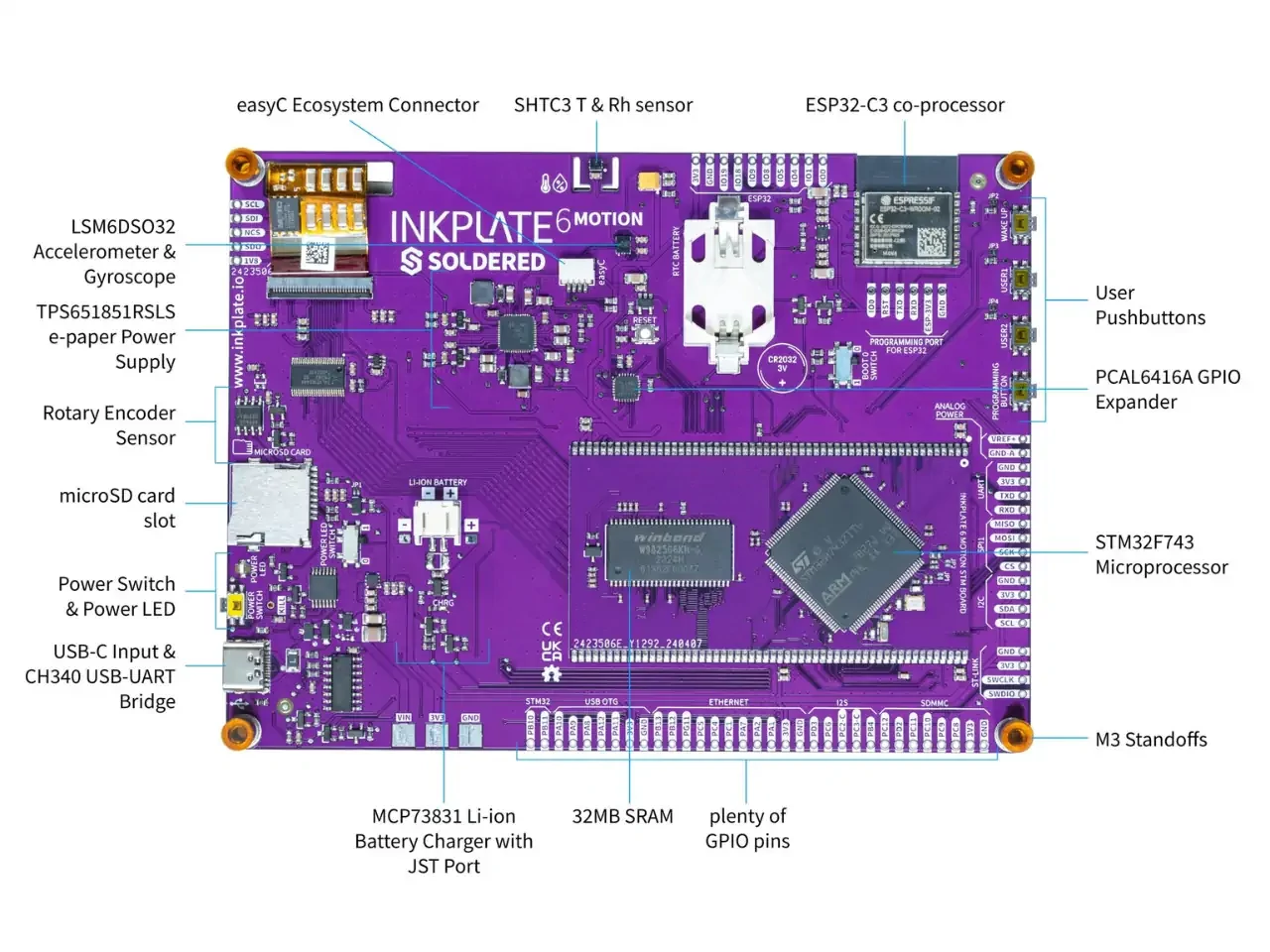

A kétprocesszoros architektúra – egy STM32H743 mikrovezérlő és egy ESP32-C3 Wi-Fi társprocesszor – lehetővé teszi összetett grafikus felületek, valós idejű alkalmazások és vezeték nélküli funkciók megvalósítását. Az Inkplate 6MOTION teljes mértékben kompatibilis az Arduino fejlesztői környezettel, emellett LVGL grafikus felületet is támogat, így modern kezelőfelületek készítésére is kiváló választás.

A beépített érzékelők és kezelőszervek – köztük gyorsulásmérő, giroszkóp, gesztus- és közelségérzékelő, hőmérséklet- és páratartalom-érzékelő, RGB LED, forgó enkóder és nyomógombok – önmagukban is komplett fejlesztőplatformmá teszik az eszközt. A microSD foglalat, a Qwiic/easyC csatlakozó, a valós idejű óra (RTC), valamint az USB-C interfész tovább növeli a felhasználási lehetőségeket. :contentReference[oaicite:1]{index=1}

Főbb jellemzők

• ➤ 6"-os E Ink® kijelző: 1024 × 758 pixeles felbontás, 16 szürkeárnyalat támogatásával.
• ➤ Villámgyors részleges frissítés: akár 91 ms frissítési idő és kb. 11 FPS megjelenítés.
• ➤ Kétprocesszoros felépítés: STM32H743 főprocesszor és ESP32-C3 Wi-Fi társprocesszor.
• ➤ Vezeték nélküli kapcsolat: beépített Wi-Fi támogatás hálózati alkalmazásokhoz.
• ➤ Fejlett érzékelők: IMU, gesztus- és közelségérzékelő, RGB/fényérzékelő, hőmérséklet- és páratartalom-érzékelő.
• ➤ Interaktív vezérlés: forgó enkóder, nyomógombok és programozható RGB LED.
• ➤ Qwiic / easyC kompatibilitás: egyszerű szenzorbővítés forrasztás nélkül.
• ➤ microSD és RTC: helyi adattárolás és pontos időkezelés.
• ➤ USB-C csatlakozás: programozás és tápellátás egyetlen kábelen.
• ➤ Arduino és LVGL támogatás: gyors fejlesztés modern grafikus felhasználói felületekhez.
• ➤ Nyílt forráskódú hardver: elérhető kapcsolási rajzokkal és fejlesztői dokumentációval.

Műszaki adatok

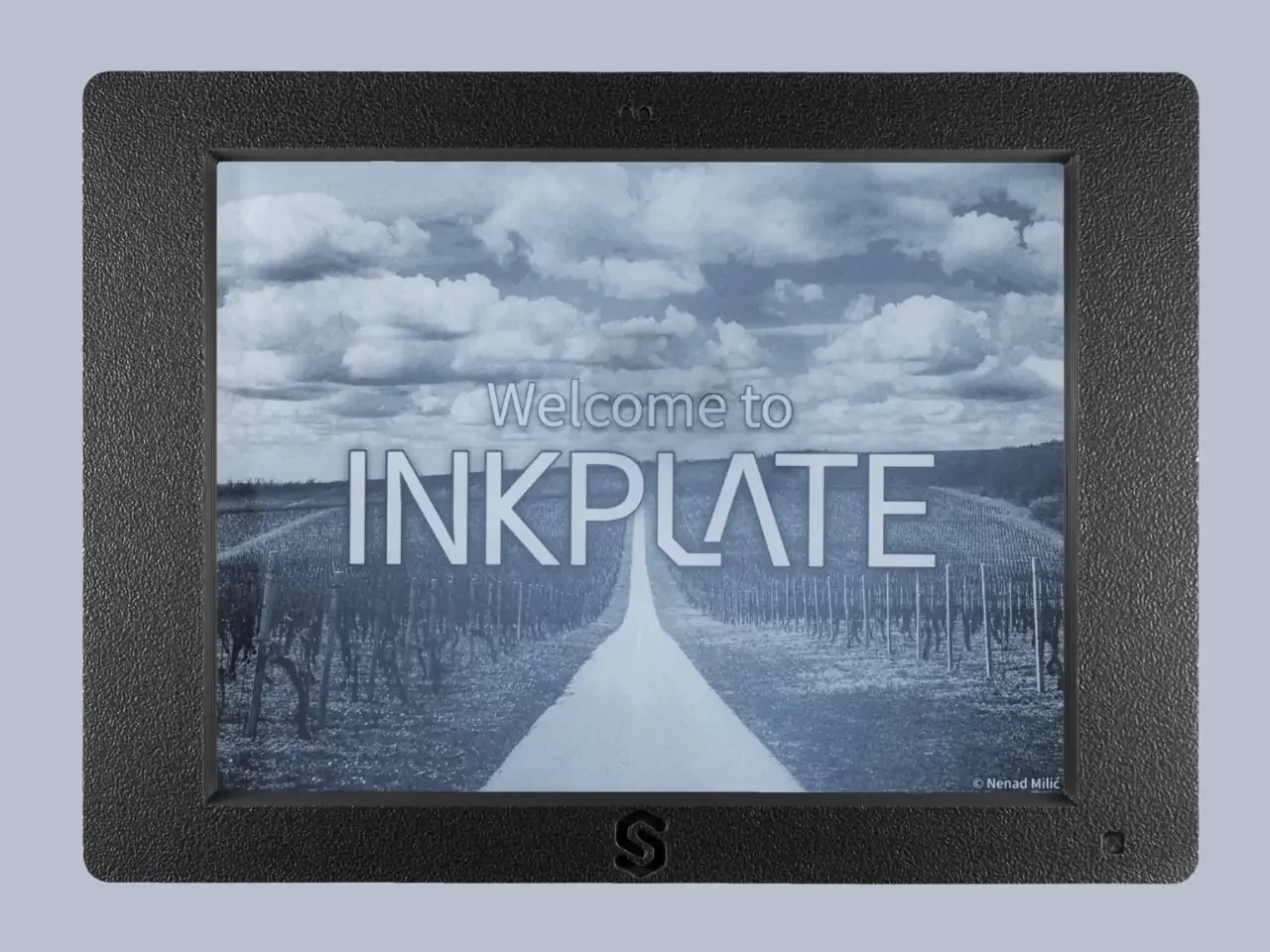

• Kijelző: 6" E Ink® (e-papír)
• Felbontás: 1024 × 758 pixel
• Szürkeárnyalatok: 16 szint
• Részleges frissítés: akár 91 ms (≈11 FPS)
• Főprocesszor: STM32H743 (Arm® Cortex®-M7, 480 MHz)
• Vezeték nélküli társprocesszor: ESP32-C3 (Wi-Fi)
• Programmemória: 2 MB Flash
• RAM: 1 MB SRAM
• Külső memória: SDRAM és microSD kártyafoglalat
• Vezeték nélküli kapcsolat: 2,4 GHz Wi-Fi (ESP32-C3)

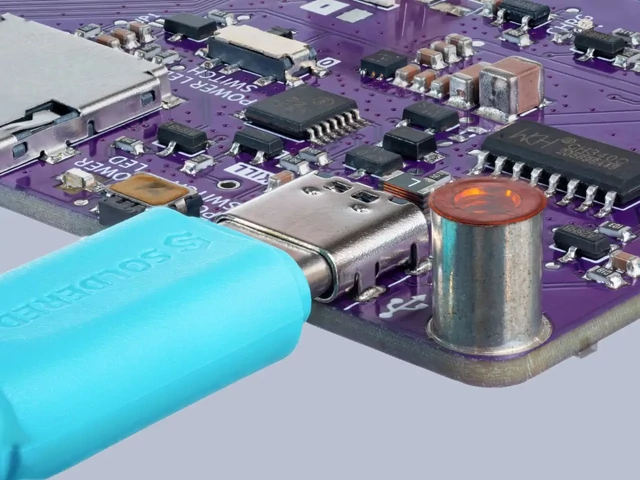

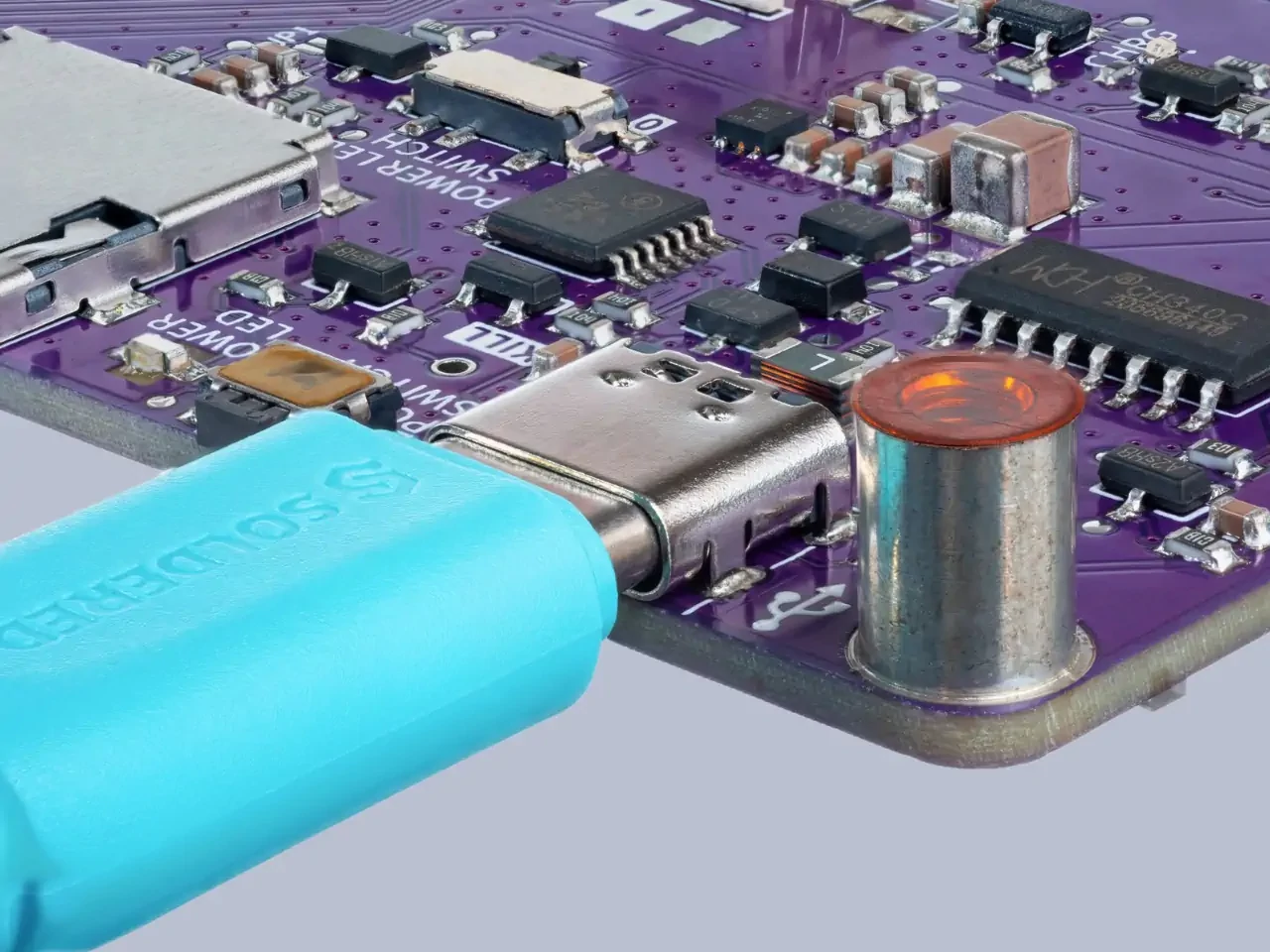

• USB csatlakozó: USB Type-C
• Bővítőcsatlakozó: Qwiic / easyC (I²C)
• Valós idejű óra: Beépített RTC
• Adattárolás: microSD kártya támogatás
• Beépített érzékelők: gyorsulásmérő, giroszkóp, gesztus- és közelségérzékelő, RGB/fényérzékelő, hőmérséklet- és páratartalom-érzékelő
• Kezelőszervek: forgó enkóder, nyomógombok, programozható RGB LED
• Fejlesztői környezet: Arduino IDE, LVGL grafikus könyvtár
• Hardver: Nyílt forráskódú (Open Source Hardware)
• Gyártói termékoldal: Inkplate 6FLICK
• Felhasználói útmutató: Inkplate Documentation
• Arduino könyvtár: Inkplate Motion Arduino Library
• MicroPython támogatás: Inkplate MicroPython
• GitHub: Soldered Electronics GitHub
