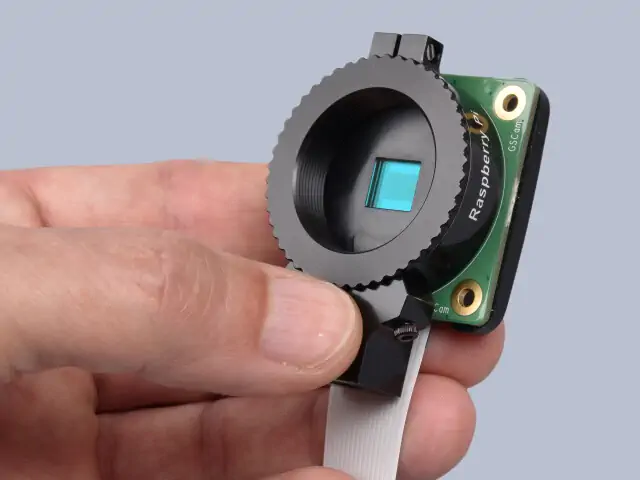

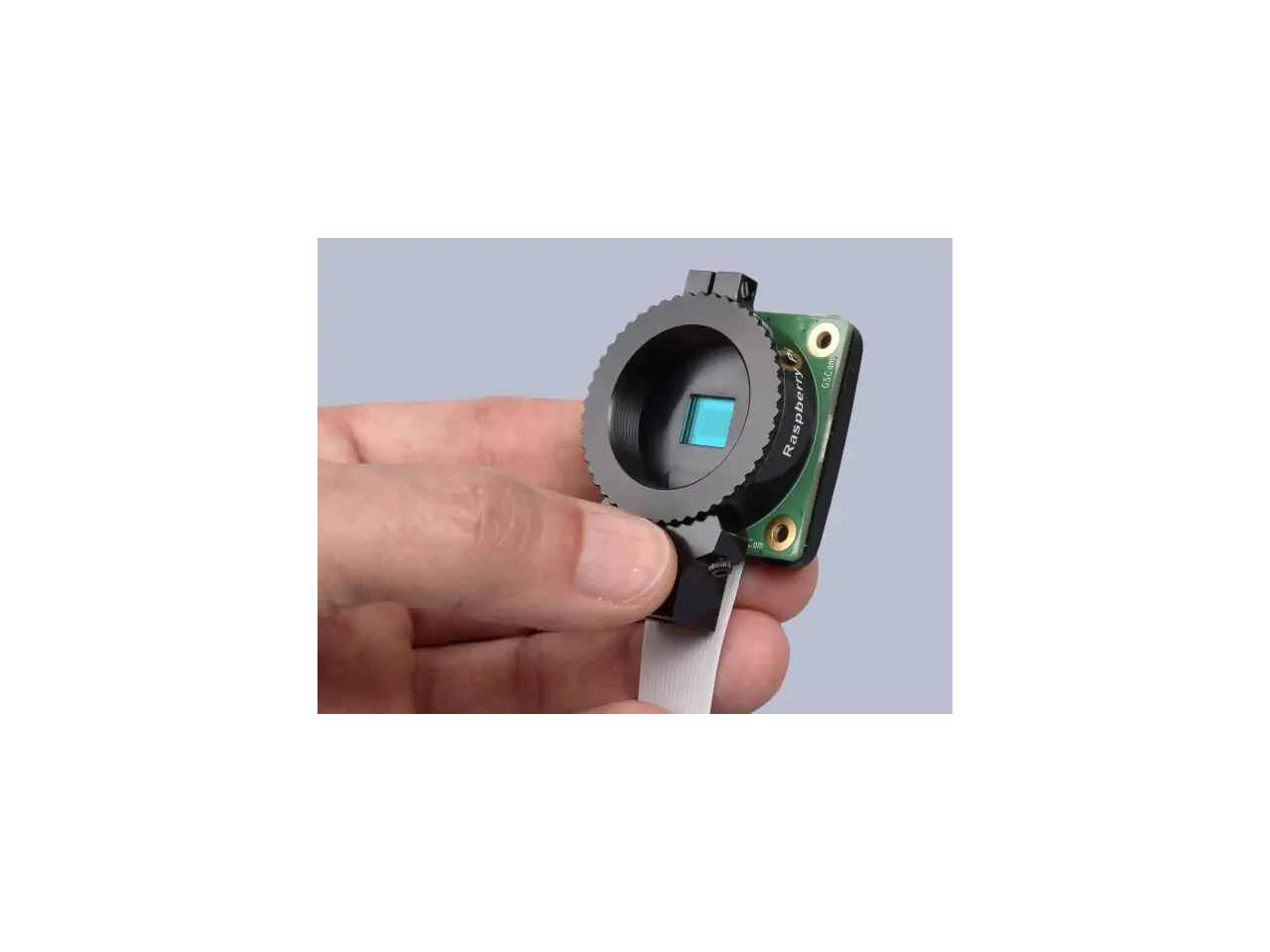

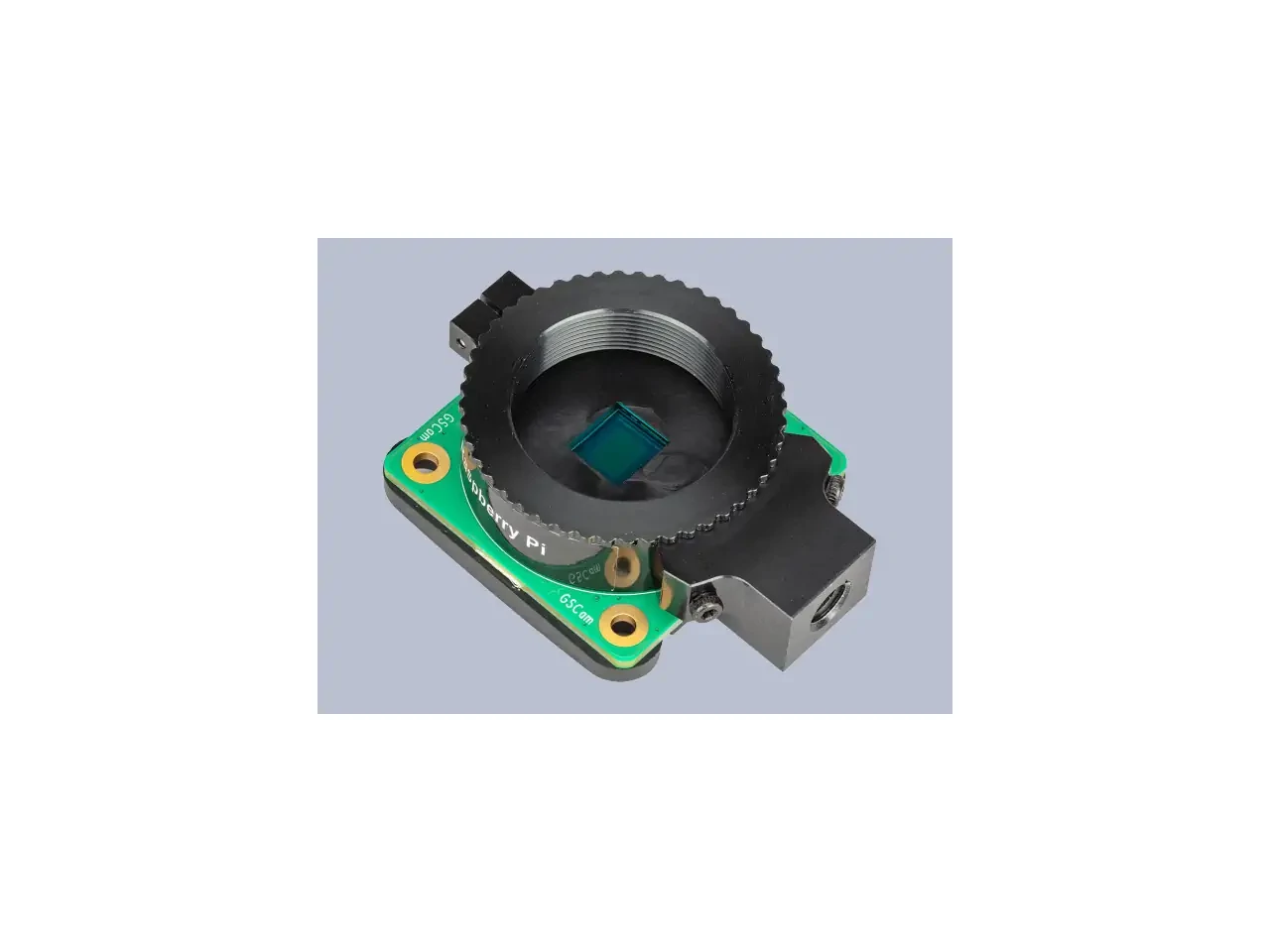

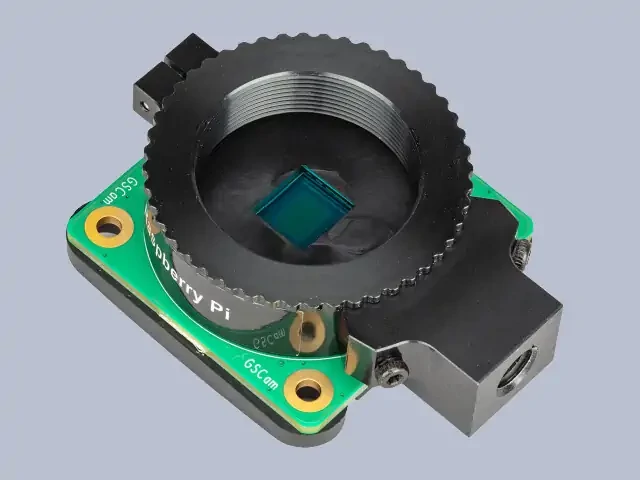

Raspberry Pi Global Shutter Camera

Raspberry Pi Global Shutter Camera gyors mozgások megörökítéséhez tervezett speciális kamera típus, a rolling shutteres kamerákra jellemző artefaktumok nélkül. Ideálisan alkalmazható gyorsan mozgó dolgok fényképezésénél és gépi látás alkalmazásokhoz, ahol már kis torzítások is komolyan ronthatják a végeredményt. A nagy fényérzékenységet biztosító, 3,45μm × 3,45μm méretű pixeleknek köszönhetően a global shutter kamera igen rövid expozíciós idővel (megfelelő megvilágítás esetén akár 30μs) működik, ami nagy sebességű fényképezés esetén igen előnyös.

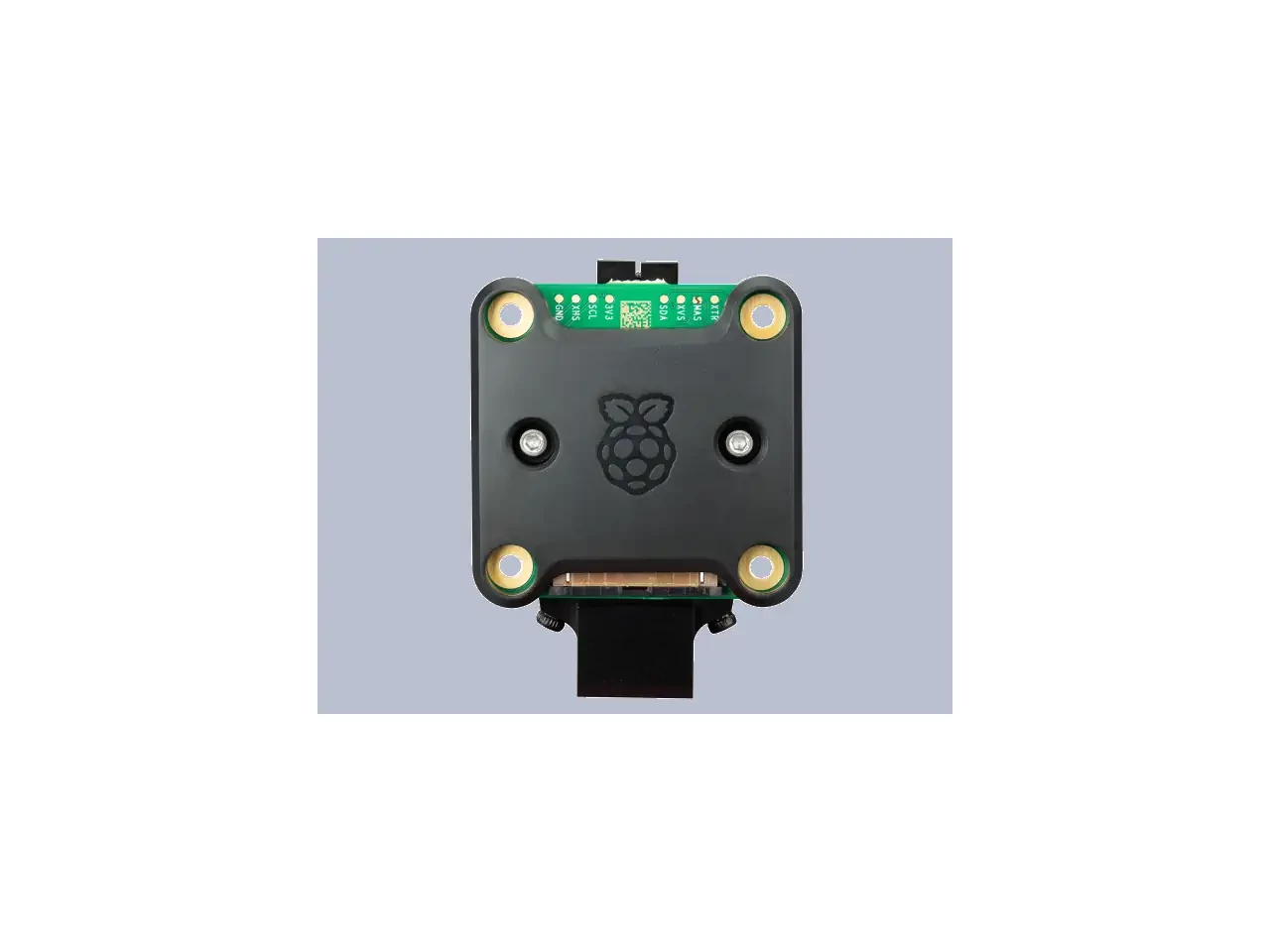

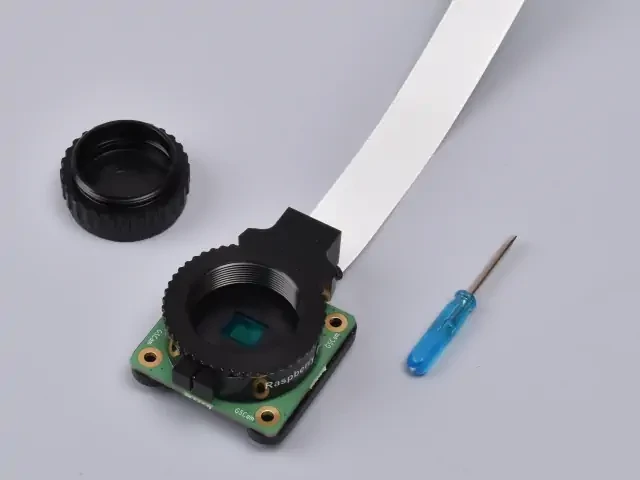

A kamera 1,6 megapixeles Sony IMX296 érzékelővel készült, és ugyanazzal a C/CS-bajonettes objektívvel rendelkezik, mint a Raspberry Pi High Quality Camera, így az objektívek széles választékával kompatibilis. Más globális záras érzékelőkhöz hasonlóan az IMX296 kisebb felbontású, mint a hasonló méretű gördülőzáras érzékelők; az alacsony pixelszám megfelelő gépi látó alkalmazásokhoz, ahol a nagy felbontású képek valós idejű feldolgozása kihívást jelent. A globális záras kamera alacsonyabb felbontása azt jelenti, hogy megfelelő objektívnagyítással natív módon rögzíthető egy gépi látásmodell által történő feldolgozásra alkalmas kép. A Raspberry Pi Global Shutter kamera tartalmaz egy C-ről CS-re adaptert, egy csavarhúzót és egy 150 mm-es szalagkábelt, valamint egy levehető műanyag hátlapot, ami az érzékelő védelemére szolgál. Kompatibilis minden olyan Raspberry Pi számítógéppel, amely CSI csatlakozóval rendelkezik, de a Pi 5-ös generációhoz külön kábelt szükséges hozzá venni.

A kamera specifikációja:

• Formátumok: 38×38×19,8 mm (29,5 mm-es adapter és porvédő sapka)
• Súly: 34g (41g adapterrel és porvédővel)
• Érzékelő: Sony IMX296LQR-C
• Felbontás:1,58megapixel (színes)
• Érzékelő mérete: 6,3mm diagonális átmérőjű
• Pixel méret: 3,45μm × 3,45μm
• Kimenet formátuma: RAW10
• Az objektív hátsó fókusztávolsága (Back Focus): állítható 12.5-22.4mm között
• Objektív szabványok: C/CS (adapter tartozék)
• IR filter: Integrált
• Mellékelt szalagkábel hossza: 150mm

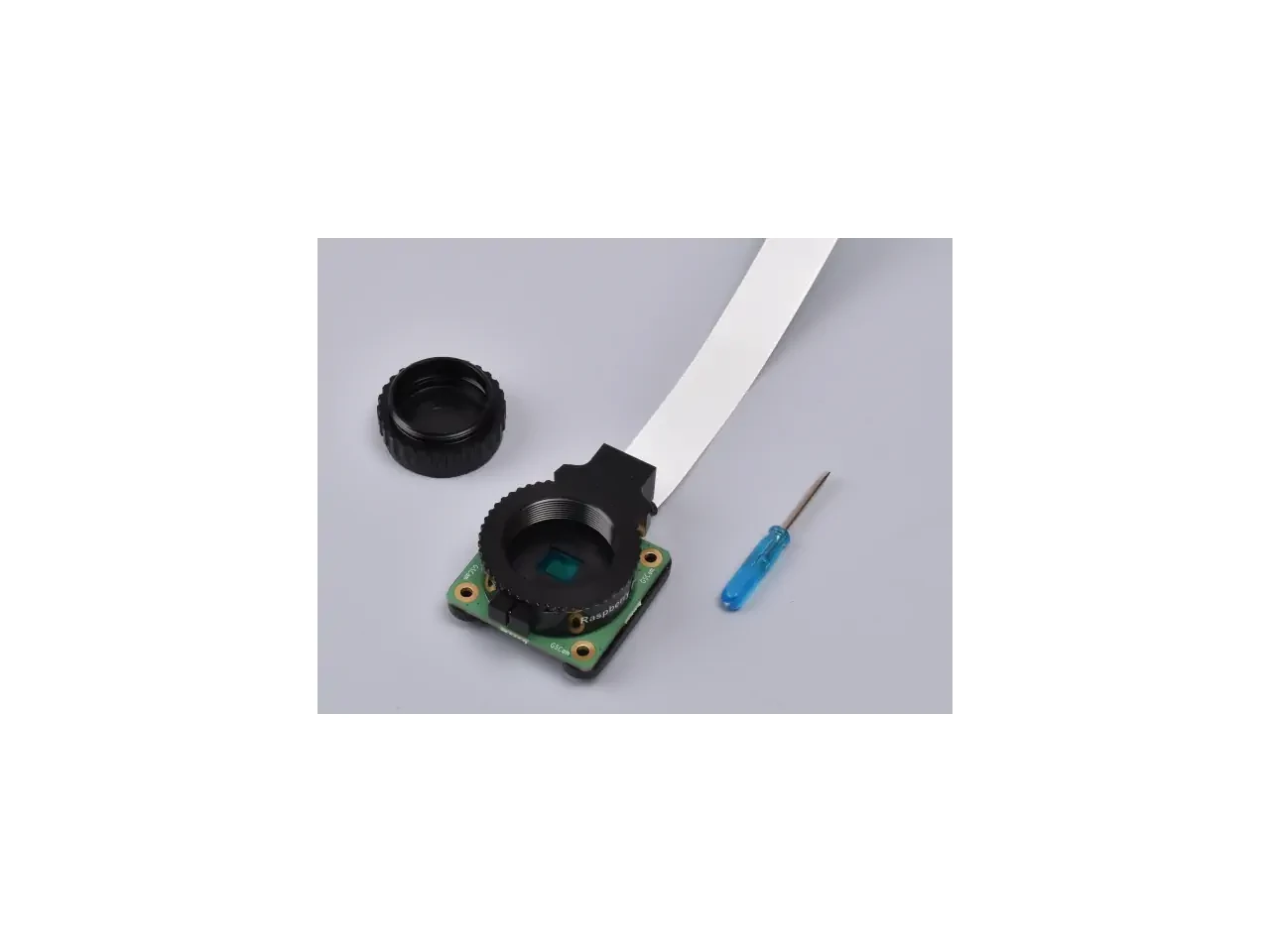

• Tartozékok: C-CS adapter gyűrű és egy csavarhúzó
• Állványrögzítés: 1/4"-20

Kábel kompatibilitás

A Raspberry Pi Global Shutter Camera termékhez gyárilag mellékelt 150mm-es FPC kábel a Raspberry Pi majdnem minden modelljéhez megfelelő, kivéve a Zero és Pi 5-ös termékcsaládokat. A Raspberry Pi Zero minden verziója "Zero kamerakábelt" igényel, mert a paneleken kisebb méretű csatlakozó található. Ilyen bekötő kábelt 50mm-es hosszban tartalmaz a Pi Zero gyári doboza, illetve külön is beszerezhető 300mm-es változatban. A Pi 5 esetében az új, nagyobb adatátviteli sebességre képes csatlakozó bevezetése miatt szükséges a kifejezetten Pi 5-höz készült kábelek alkalmazása.

Cserélhető objektívek

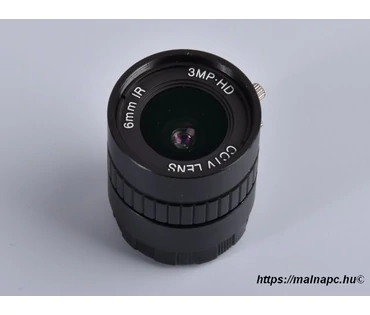

A Global Shutter Camera CS bajonettes objektívek rögzítésére készült, illetve a mellékelt adapterrel C-bajonettes objektívek fogadására is alkalmas. Raspberry Pi GS Camera kompatibilis külső gyártók termékei például a CGL 6 mm-es CS-bajonettes és 16 mm-es C-bajonettes objektívek. Az alábbi ábrán láthatod, hogyan lehetséges a C-CS adapter segítségével mindkét típus felszerelése:
