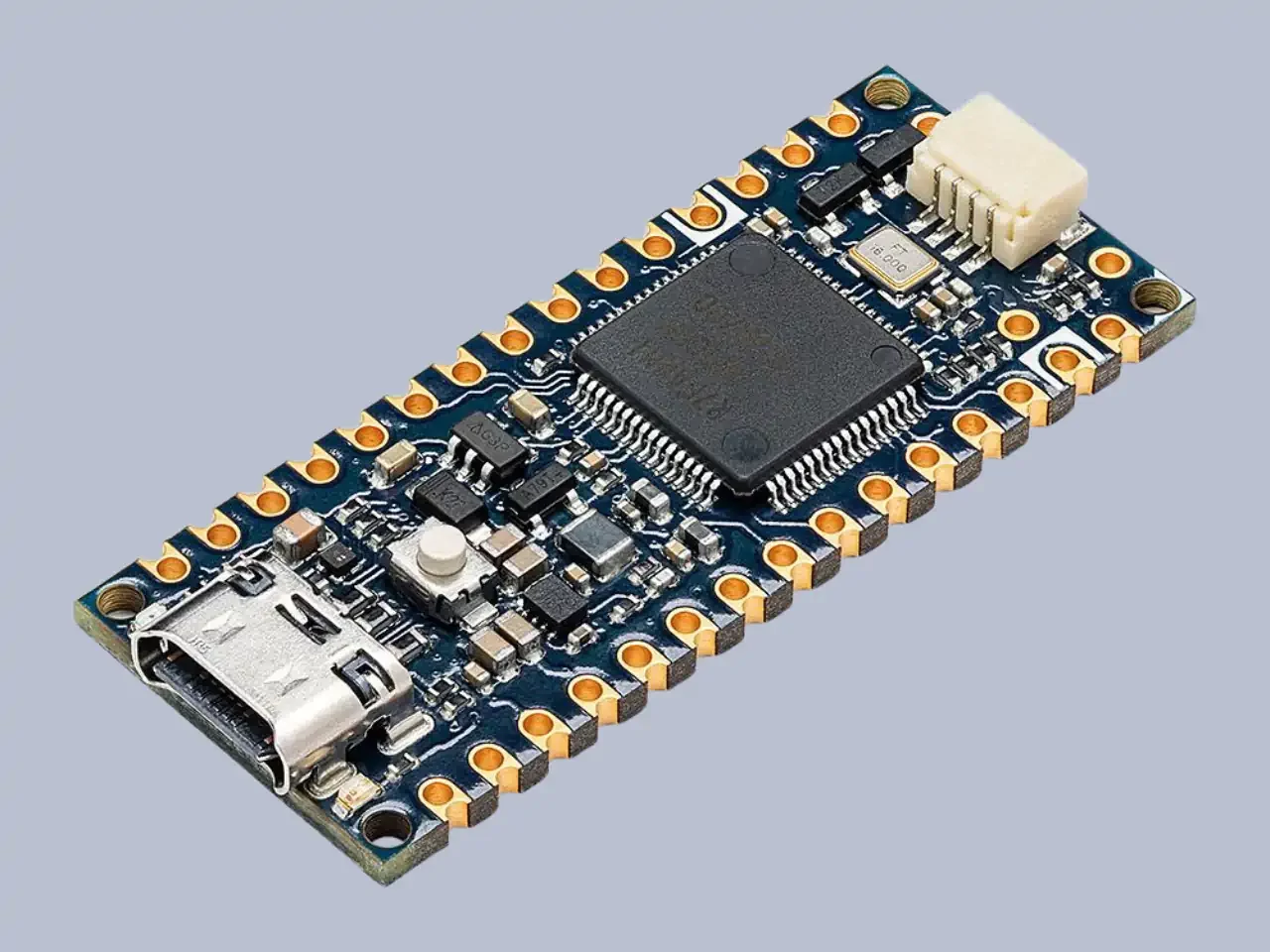

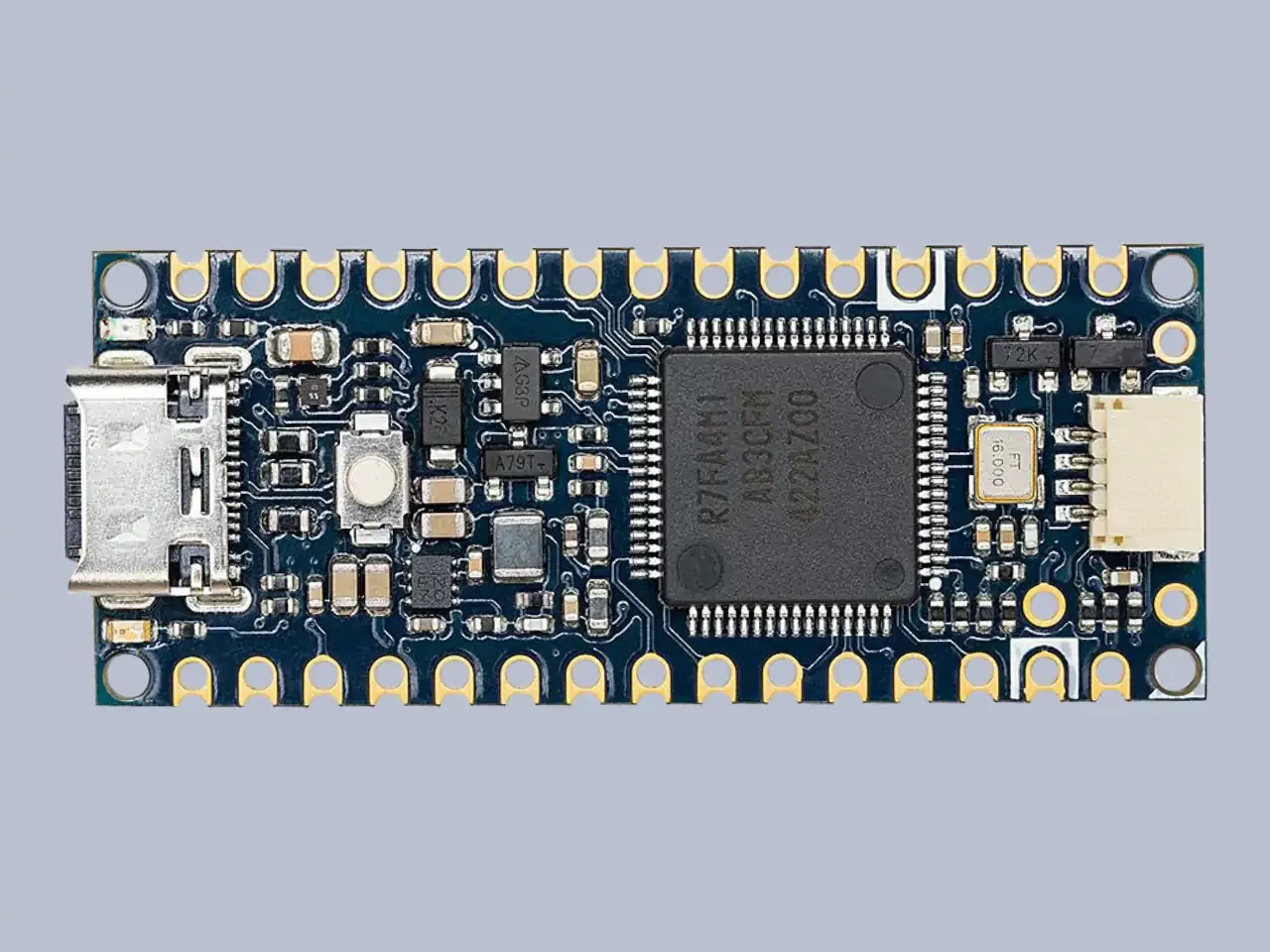

Arduino Nano R4 - ABX00142

Arduino Nano R4 - ABX00142 beforrasztott csatlakozók nélküli kivitele az RA4M1 mikrokontroller robusztus teljesítményét adja a népszerű Nano formátumban, kompakt és gyártásra kész megoldást kínálva a beágyazott fejlesztéshez, az ipari automatizáláshoz és az egyedi hardvertervezéshez.

Az új Arduino Nano R4 ötvözi az Arduino jellegzetesen könnyű használatát a nagy teljesítményű Renesas RA4M1 mikrokontrollerrel, lehetővé téve a prototípusok UNO R4-en történő egyszerű méretezését a gyártásra kész alkalmazásokhoz.
A kompakt és sokoldalú Nano R4 ugyanazt a lábelrendezést kínálja, mint a Nano család többi tagja, és könnyű hardverintegrációt biztosító castellated csapokkal, gyors érzékelő- és periféria-bővítéshez szükséges beépített Qwiic csatlakozóval, valamint intuitív rendszer-visszacsatoláshoz programozható RGB LED-del rendelkezik. Egyoldalas alkatrész-kialakítása ideálisvá teszi helyszűkös termékekhez és SMD-forrasztáshoz egyedi hordozó táblákon, biztosítva a laboratóriumi tesztelésről a valós világban történő bevezetésre való zökkenőmentes átmenetet.
A jól ismert Arduino eszközökkel és könyvtárakkal (beleértve az Arduino UNO R4 Minima eszközöket is) való kompatibilitásának köszönhetően a Nano R4 egyszerűsített utat kínál a fejlesztőknek és a tervezőknek a kompakt, összekapcsolt és gyártásra kész megoldások létrehozásához.

Arduino Nano R4 - ABX00142 főbb jellemzői:

• Könnyű átmenet a prototípus készítésétől a gyártásig: Használjad ki az UNO R4 családban már bevált RA4M1 mikrokontrollert, minimális kódmódosításokkal.
• Kompakt, gyártásra kész kialakítás: A kis, 4,3 x 1,7 cm-es alapterület, a csatlakozási pontoknál csipkézett és galvanizált panel szélek és az egyoldalas alkatrészek megkönnyítik a beépítést az egyedi hardverbe.
• Könnyű bővíthetőség: A beépített Qwiic csatlakozó és a kiegészítő 5 V-os I2C port zökkenőmentes csatlakozást biztosít számos érzékelőhöz és működtetőhöz, beleértve a Modulino csomópontokat is.
• Testreszabható visszajelzés: Használjad a programozható RGB LED-et a rendszer állapotának visszajelzésére a gyorsabb hibakeresés és az intelligens felhasználói interakció érdekében.
• Rugalmas, ismerős platform: Élvezd az Arduino gazdag ökoszisztémáját, intuitív fejlesztői környezetét és erős közösségi támogatását.

Felfedezésre váró alkalmazási példák:

• Beágyazott ipari rendszerek: Kompakt kialakításának és gyártásra kész funkcióinak köszönhetően a Nano R4 ideális beágyazott ipari megoldások létrehozásához, ahol a hely korlátozott, de a megbízhatóság kritikus fontosságú.
• Otthoni automatizálás: Az egyszerű érzékelő- és működtető-integrációval a Nano R4 lehetővé teszi a csatlakoztatott és intelligens termékek gyors fejlesztését, amelyek megkönnyítik a mindennapi életet.
• Prototípusok gyártásra való méretezése: Az UNO R4 családban már szereplő RA4M1 mikrokontroller továbbfejlesztésével a Nano R4 lehetővé teszi a fejlesztők számára, hogy prototípusokat készítsenek fejlett edge computing projektekhez, és azokat minimális átdolgozással kompakt gyártási tervekké alakítsák.
• Kompakt robotika és automatizálási projektek: A Nano R4 kis mérete és robusztus csatlakozási lehetőségei tökéletessé teszik miniaturizált robotikához, autonóm eszközökhöz és automatizált ipari rendszerekhez, amelyek megbízható, rugalmas vezérlést igényelnek.
• Egyedi hardverplatformok: Azok számára, akik hardveres testreszabást keresnek anélkül, hogy a nulláról kezdenék, a Nano R4 forrasztási pontjainak csipkézett kialakítása egyszerűsíti az integrációt az ipari, kereskedelmi vagy fogyasztói szektorban használt speciális termékekhez készült egyedi nyomtatott áramkörökbe.

Műszaki adatok:

• Mikrokontroller: Renesas RA4M1 (Arm® Cortex®-M4) @ 48MHz
• Memória: 256kB Flash, 32kB RAM, 8kB EEPROM
• Programozó port: USB-C®
• Digital I/O: 21 db
• Analóg bemenet: 8 db
• DAC: 1 db
• PWM: 6 db
• Külső megszakítások: 2,3
• Kommunikáció: 1xUART, 2xI2C, 1xSPI, 1xCAN
• Az áramkör üzemi feszültsége: 5 Vdc
• Bemeneti feszültség (VIN): +6-21 Vdc
• Terhelhetőség: 8 mA/ I/O kivezetés
• Méretek: 45x18 mm
