BBC micro:bit
| Átlagos értékelés: | Nem értékelt |
| Gyártó | BBC micro:bit |
| Cikkszám | 49082 |
|
|
|
Minősített viszonteladó
Leírás
BBC micro:bit alap panel. A 7-14 éves korosztály számára a programozás játékos elsajátításához fejlesztett mini mikrokontroller.
A termék beüzemelését itt találod!
Több hasznos anyag folyamatosan bővülő forrása a http://www.malnasuli.hu/category/oktatas/ oldalunk.
Akár magyarul is programozhatod: https://makecode.microbit.org/beta?livelang=hu
A BBC micro:bit panel specifikációja:
- Mikroprocesszor: 32-bit ARM(R) Cortex(TM) M0 CPU
- A 5x5-ös LED mátrix 25 piros LED-el animációk, futó szövegek és számok megjelenítéséhez, vagy egyszerűen csak ki-be kapcsolható fényekhez.
- 2 programozható nyomógomb. Használható játékok kontrollerként vagy egyéb vezérlési funkciókhoz.
- Panelre integrált 3 tengelyű mozgás és gyorsulás érzékelő, ami szintén jól használható játékokhoz is.
- Beépített 3D iránytű, 3D mágnesesség érzékelő amivel irány határozható meg fokokban, fémek és mágneses dolgok detektálhatóak.
- Bluetooth(R) Smart Technology segítségével más eszközökkel összekapcsolható, mobil telefonról és táblagépről is programozható az micro:bit
- 20 tűs élcsatlakozó: Ezen keresztül megfelelő csatlakozó adapterrel olyan készülékekhez kapcsolódhatsz, mint a Raspberry Pi, Arduino, Galileo és Kano.
- Micro-USB controller: This is controlled by a separate processor and presents the micro:bit to a computer as a memory stick
- Five Ring Input and Output (I/O) including power (PWR), ground (GRD) and 3 x I/O.
- Rendszer LED x 1 (sárga)
- System push button switch x 1
- System push button switch x 1
Board layout - front
1. Button A (left button with edge connector at the bottom) - labelled A on the board
2. Button B (right button with edge connector at the bottom) - labelled B on the board
3. P0 (left large pin (crocodile clip port) with edge connector at the bottom) - labelled 0 on the board
4. P1 (middle large pin (crocodile clip port) with edge connector at the bottom) - labelled 1 on the board
5. P2 (right large pin (crocodile clip port) with edge connector at the bottom) - labelled 2 on the board
6. +3V - labelled 3V on the board. This is 3V PWR OUT
7. GND
8. P3 - P22 pins from left to right with edge connector at the bottom. Referred to as Pins when referencing that part of the board. Text will talk about 'pins' when referring to individual connections or the general way of connecting to the board - not labelled on the front of the board
9. LED matrix referred as the 'screen' - not labelled on the board
10. LED coordinates starting at 0,0 top left corner - not labelled on the board
The order of the large pins as follows: P0 P1 P2 3V GND labelled 0, 1, 2, 3V GND on the board

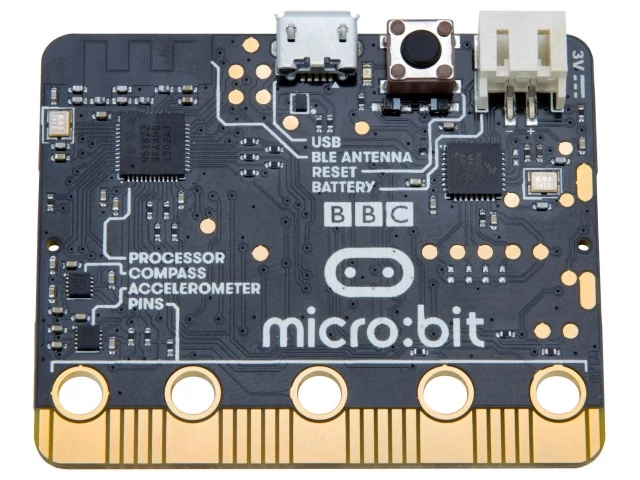

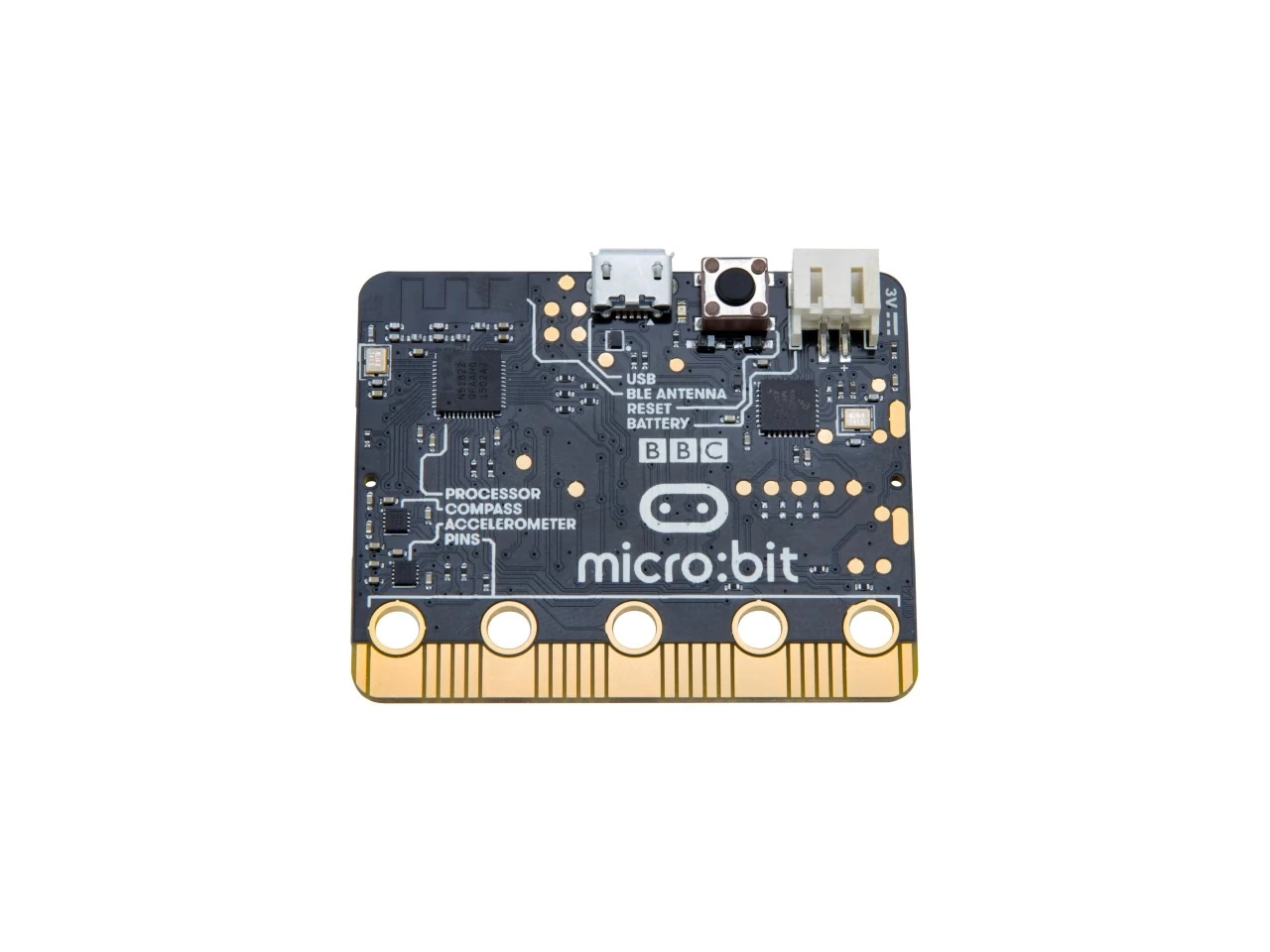

Board layout - back
1. USB Plug (Micro-USB plug) - labelled USB on the board
2. Button R (reset button) - labelled Reset on the board
3. Status LED - not labelled on the board
4. Battery socket - labelled Battery on the board
There are additional copper pins on the back of the board that will not be connected to anything. These are to facilitate labelling, while ensuring that a board plugged in the wrong way around doesn't damage any external accessory.
Other components
1. Accelerometer
2. Compass
3. Bluetooth Smart Technology Antenna

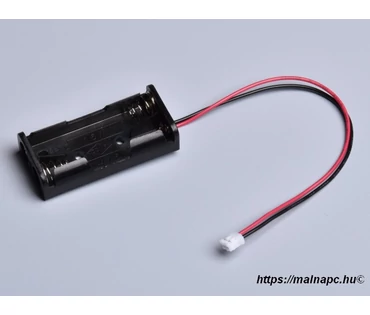

4. AAA Battery Holder - not labelled on the board
5. Processor (Cortex M0)
6. P3 - P22 plus P0, P1 and P2 pins from left to right with edge connector at the bottom. Referred to as 'pins' when labelling that part of the board. Text will talk about 'pins' when referring to individual connections or the general way of connecting to the board - labelled PINS on the board
The runtime includes:
A simple, unified OO model for the device
A lightweight, non-pre-emptive fibre scheduler
Managed types for immutable strings and bitmapped images
A message bus for shipping software and hardware events (eg button presses, device in freefall, scroll text complete)
LED matrix display driver
A simple image manipulation library
Electronic compass driver
Accelerometer driver
Button sensor
Inference-based digital and analogue I/O abstractions
Bluetooth Smart Technology over-the-air programing
Bluetooth Smart Technology peripheral mode exposure of runtime components
Capacitive sense pins
Itt találsz egy kis magyar videót is a micro:bit Go termékről: Magyar Arduino Labor: #38 - micro:bit mikrokontroller unboxing
Alternatív termék az Adafruit Circuit Playgroud, amit IDE kattintva érhetsz el.
